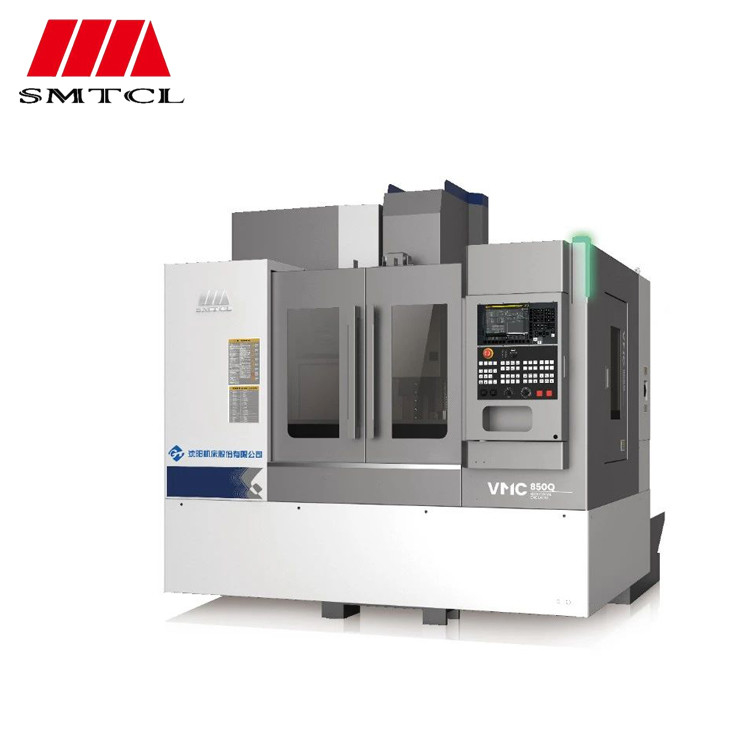

SMTCL Вертикальный центр обработки VMC 850Q Бурение Нажимная фрезировка Свертывание 4 оси CNC фрезировка

SMTCL Вертикальный центр обработки VMC 850Q Бурение Нажимная фрезировка Свертывание 4 оси CNC фрезировка

4-осевой вертикальный центр обработки

Нажатие на вертикальный центр обработки

Центр вертикальной обработки SMTCL

Место происхождения:

КНР

Фирменное наименование:

SMTCL/SYMG

Сертификация:

ISO certification

Номер модели:

VMC 850Q

Свяжитесь с нами
Запросите цитату
Подробная информация о продукции
Type::
VERTICAL
CNC Control System::
FANUC, Siemens,GSK
Feed Speed(mm/min)::
1 - 10000 mm/min
Positioning Accracy (mm)u::
0.006
Repeatability (X/Y/Z) (mm)::
0.004
Spindle Motor Power(kW)::
11/15
Tool Magazine Capacity::
24
Table size (L×W):
1000x500mm
Brand Name::
SYMG,SMTCL
X Axis travel:
850mm
Y Axis travel:
500mm
Z Axis travel:
540mm
Условия оплаты и доставки
Количество мин заказа
1 комплект
Цена
Подлежит обсуждению
Упаковывая детали
Деревянный корпус, оловянный багажник, другие мореходные упаковки
Время доставки
45-60 дней
Условия оплаты
L/C, T/T, Western Union
Поставка способности
50 комплектов в месяц
Описание продукта

SMTCL Вертикальный центр обработки VMC 850Q Бурение Нажимная фрезировка Свертывание 4 оси CNC фрезировка 0

SMTCL Вертикальный центр обработки VMC 850Q Бурение Нажимная фрезировка Свертывание 4 оси CNC фрезировка
Машины-инструменты серии VMC-Q являются новым поколением общего вертикального станкового центра через независимые исследования и разработки для промышленных областей, таких как общие машины, автомобили и т. Д.Профессиональное проектирование и анализ программного обеспечения для научного и разумного анализа и оптимизации, а также передовые технологии производства и испытаний для проверки и улучшения, оборудование имеет хорошую производительность резки,который может удовлетворить требования бурения и фрезы различных частей и предоставить клиентам лучший опыт обработки.
ОБЯЗАНИЯ
SMTCL Вертикальный центр обработки VMC 850Q Бурение Нажимная фрезировка Свертывание 4 оси CNC фрезировка 1

1, Высокая жесткость и высокая стабильность конструкции

* Высокопрочный интегральный литейный ковёр

* Трехосный ролик класса P

* Длинная колонна рысиных костей



2Хорошая точность и сохранность точности

* С3 предварительно затянутый свинцовый винт

* Технология тепловой симметрии

* Технология компенсации ошибок



3Безопасность, охрана окружающей среды, эффективная производительность

* Трехосная быстрая смена 48 м/мин

* Прямой шпиндель 12000 оборотов в минуту

* Двойной спиральный чип-экстрактор


SMTCL Вертикальный центр обработки VMC 850Q Бурение Нажимная фрезировка Свертывание 4 оси CNC фрезировка 2
Свинцовый винт: предварительно вытянут Трёхосный свинцовый винт использует метод установки с фиксированными двумя концами и с 40 высокоточным шаровым винтом большого диаметра,наилучшая скорость реагирования и точность позиционирования могут быть получены путем предварительной обработки растяжкой.
SMTCL Вертикальный центр обработки VMC 850Q Бурение Нажимная фрезировка Свертывание 4 оси CNC фрезировка 3
B Рулевая рельса: ролик Линейная рулевая рельса выбрана для трех осей для увеличения несущей способности и повышения общей жесткости и надежности станка.Линейное руководство имеет небольшие вибрации при высокой скорости и без ползания при низкой скорости, чтобы обеспечить точность обработки.

SMTCL Вертикальный центр обработки VMC 850Q Бурение Нажимная фрезировка Свертывание 4 оси CNC фрезировка 4
С. Спиндель: 10000 оборотов в минуту 10000 оборотов в минуту высокоскоростной шпиндель с импортированными специальными подшипниками P4, с высокой точностью, высокой жесткостью;Главный вал прошел тест динамической коррекции баланса перед выходом из завода.

SMTCL Вертикальный центр обработки VMC 850Q Бурение Нажимная фрезировка Свертывание 4 оси CNC фрезировка 5
D головной материал: высокая жесткость высокая жесткость конструкции коробки шпинделя, улучшить сопротивление резки станка-инструмента и эффективно уменьшить вибрацию шпинделя,для обеспечения точности обработки и поверхности деталей.
SMTCL Вертикальный центр обработки VMC 850Q Бурение Нажимная фрезировка Свертывание 4 оси CNC фрезировка 6
E-столпец: тип рысиной кости Классическая структура типа "человека", твердая и стабильная, эффективно поддерживает стабильность обработки и несущую способность при высокой скорости перемещения.

SMTCL Вертикальный центр обработки VMC 850Q Бурение Нажимная фрезировка Свертывание 4 оси CNC фрезировка 7
F кровать: большой наклон Большой угол наклона кровать, эффективно способствует удалению мусора.эффективное улучшение жесткости и стабильности продукта.

SMTCL Вертикальный центр обработки VMC 850Q Бурение Нажимная фрезировка Свертывание 4 оси CNC фрезировка 8

Спецификация продукта

Основные технические характеристики

Основные технические параметры
Положение
Единица
Спецификации
Мощность
Поездка по оси X
мм
850
Поездка по оси Y
мм
5000
Поездка по оси Z
мм
540
Нос шпинделя к поверхности стола
мм
120 - 660
Нос шпинделя к поверхности колонны
мм
640
Рабочий стол
Размер стола (L×W)
мм
1000×500
Максимальная нагрузка на стол
в кг
600
Размер T-слота
мм
18х5
Свинцовый
Скорость вращения шпинделя
обороты в минуту
10000
Конусовая вертикаль спиндала/стол спиндала
мм
7/24 конусный
BT2
Двигатель шпинделя
КВ
"Слушай, что я говорю!" 15/11
Максимальный выходной крутящий момент
N.m.
52.5/95.5
Тип привода шпинделя

Синхронный зубной ремень
Количество кормов
Быстрое прохождение X,Y,Z
М/мин
48/48/48
Максимальная скорость подачи
М/мин
20
А.Т.С.
Мощность хранения инструментов
pc
Тип руки 24
Максимальный диаметр инструмента
мм
150 ((80)
Максимальная длина инструмента
мм
300
Время смены инструмента ((T-T)
Второй
2.5
Точность
Точность позиционирования X/Y/Z
мм
0.008/0.006/0.006
Позиционирование повторения X/Y/Z
мм
0.005/0.004/0.004
Прочие
Общие размеры ((L×WxH)
мм
2940×3450×3050
Чистая масса машины
в кг
5100
Общая потребность в мощности
КВА
18

Стандартный

1. FANUC OI-MF TYPE ((5)β система управления 2. 10000 вращений в минуту шпиндель, подключенный к ремню 3. 24 дискового манипулятора инструментального магазина 4. Водяной бак + чип для промывки постели 5. Чистый воздушный пистолет, рабочий свет, предупреждающий свет

Необязательно

1. Fanuc Oi-MF TAPE (1)Система2. Fanuc Oi-MF TAPE ((l) αСистема3. Система Siemens 828D CNC 4. Прямое соединение 12000 вращений в минуту механического шпинделя 5. 16000 вращений в минуту, 24000 моторизованного шпинделя 6. 4-я ось вращающего устройства 7. Охлаждение внутри 2MPa, 3MPa,5MPa,7MPa 8. Сепаратор масла и воды 9.Удаление цепных щелчков 10. Чистая водяная пушка 11. Инструмент и инспектирование заготовки 12.Автоматические двери13Замок безопасности 14. Электрический шкаф и кондиционер

Основная точность

Точность машины реализует стандарт принятия GB/T18400.2-2010 Стандарт принятия точности позиционирования станка и точности повторного позиционирования GB/T18400.4-2010
Инспекционные пункты
Производственный стандарт
Точность обработки
IT6
Точность позиционирования
Ось X (мм)
0.008
Ось Y (мм)
0.006
Ось Z (мм)
0.006
Точность повторного позиционирования
Ось X (мм)
0.005
Ось Y (мм)
0.004
Ось Z (мм)
0.004

Основная конфигурация

Основная конфигурация станка-инструмента и список приобретенных деталей
Положение
Спецификации
Бренд
Примечания
Система с ЧПУ
FANUC Oi-MF PLUS TYPE ((5)
FANUC

Главный двигатель
βiI 8/12000-B
FANUC

Двигатель X-оси
βiSc 12/3000-B
FANUC

Двигатель на оси Y
βiSc 12/3000-B
FANUC

Двигатель Z-оси
βiS 22B/3000-B
FANUC

Свинцовый подшипник X-оси
30х62х15
NSK/FAG/NACHI/NTN

Подшипник на винтовой оси Y
30х62х15
NSK/FAG/NACHI/NTN

Подшипник с винтовым приводом по оси Z
30х62х15
NSK/FAG/NACHI/NTN

Шаровой винт по оси Х
φ40×16,C3
THK/PMI/HIWN

Свинцовый винт по оси Y
φ40×16,C3
THK/PMI/HIWN

Свинцовый винт Z-оси
φ40×16,C3
THK/PMI/HIWN

Путь направления оси X
35
THK/REXROTH/PMI/HIWN

Путь направления оси Y
45
THK/REXROTH/PMI/HIWN

Путь направления оси Z
45
THK/REXROTH/PMI/HIWN

Случай обработки
