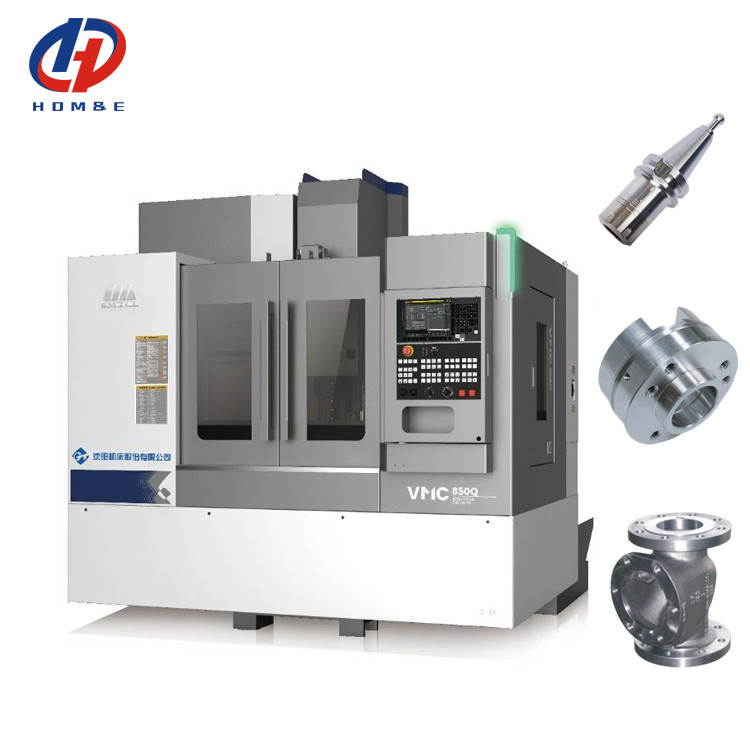

VMC 850 1000 1100Q 3-осевая CNC фрезерная машина FANUC Система CNC Вертикальный центр обработки
Подробная информация о продукции
| Фирменное наименование: | SMTCL | Номер модели: | VMC850Q/VMC1000Q/VMC1100Q |
|---|---|---|---|
| ЧПУ или нет: | ЧПУ | Ключевое слово: | Вертикальный обрабатывающий центр |
| Размер стола (L×W): | 1000×500mm | Скорость шпинделя: | 10000 р/мин |
| перемещение по оси X: | 850 мм | Перемещение по оси Y: | 500 мм |
| перемещение по оси Z: | 540 мм | Нос шпинделя к поверхности стола: | 120-660 мм |
| Выделить |
BT40 Вертикальное обрабатывающее учреждение,Автоматическая буровая и пробивающая машина,VMC850Q Автоматический вертикальный обрабатывающий центр |
||
Описание продукта
VMC 850 1000 1100Q 3-осевая CNC фрезерная машина FANUC Система CNC Вертикальный центр обработки
Это новое поколение VMC850Q вертикальный обрабатывающий центр принимает вертикальную схему рамы, перекрестный слайд структуры, высокий жесткий селедный столб, перевернутый трапециевидный шпиндель коробки, низкий центр тяжести,высокая жесткая кровать, трёхосевая роликовая рельса, обеспечивающая хорошую точность работы машины, высокую прочность и отличную стабильность точности; Структура машины простая и компактная, площадь пола небольшая,способствует сборке автоматической линии; может быть фрезерной поверхности, бурения, бурения, реминга, 2D и 3D поверхностной обработки, нажатия и других процессов интеграции высокоточной обработки.высокая скорость и высокая эффективность, умный и стабильный.
- Высокая жесткость и высокая стабильность конструкции
- Интегральная литейная кровать высокой прочности
- Трехосный ролик класса P
- Колонна с рысиной длинной протяженности
- Хорошая точность и сохранность точности
- С3 предварительно вытянутый свинцовый винт
- Технология тепловой симметрии
- Технология компенсации ошибок
- Безопасность, охрана окружающей среды, эффективная производительность
- Быстрый переключатель с тремя осями 48 м/мин
- Прямой шпиндель 12000 оборотов в минуту
- Экстрактор двойных спиральных чипов для кровати
Особенность 1: Стабильность и надежность - всестороннее испытание, постоянная производительность посредством сравнительных испытаний
- 7 комплектов оборудования для испытаний производительности партии, 7 комплектов оборудования для испытаний резки
- 22 пункта испытания производительности и 25 пунктов испытания резки на оборудование
Оценка третьей стороной: ведущий уровень эффективности
Особенность 2:Высококачественная обработка - высокая точность, технология контроля маркировки узлов инструмента; высокая поверхность, шероховатость Ra 0,8 мкм
- Название части: Испытательный кусок с отметкой на узле инструмента
- Промышленность: Новые энергетические транспортные средства, робототехника; материалы (AL6061)
- Размеры деталей: 200×150×20 мм
Процессные трудности:
- Отметки соединений инструмента на поверхности деталя
- Испытания стабильности шпинделя машины и обработки
- Требования к качеству поверхности
Особенность 3:Ультра-микро-точность обработки - высокая стабильность, φ0,08 мм тонкая игла обработки
- Название части: Д0,2 мм гравировки
- Промышленность: полупроводники, медицинские изделия и т.д.; материал: AL7075
- Размеры деталей: φ40×30 мм
Процессные трудности:
- Слабая жесткость рабочего положения, склонность к деформации
- Испытания контроля и стабильности подачи оборудования
- Точный контроль выхода инструмента и настройки инструмента
- Технология удаления поверхностных выщелачиваний
|
Положение
|
Единица
|
VMC850Q
|
VMC1000Q
|
VMC1100Q
|
|
|
Мощность
|
Поездка по оси X
|
мм
|
850
|
1000
|
1100
|
|
Поездка по оси Y
|
мм
|
500
|
500
|
620
|
|
|
Поездка по оси Z
|
мм
|
540
|
540
|
600
|
|
|
Нос шпинделя к поверхности стола
|
мм
|
120 - 660
|
120 - 660
|
120-720
|
|
|
Нос шпинделя к поверхности колонны
|
мм
|
640
|
640
|
743
|
|
|
Рабочий стол
|
Размер стола (L×W)
|
мм
|
1000×500
|
1200×500
|
1300×610
|
|
Максимальная нагрузка на стол
|
в кг
|
600
|
600
|
1000
|
|
|
Размер T-слота
|
мм
|
18х5
|
18х5
|
18х5
|
|
|
Свинцовый
|
Скорость вращения шпинделя
|
обороты в минуту
|
10000
|
10000
|
10000
|
|
Конусовая вертикаль спиндала/стол спиндала
|
мм
|
7/24 конусный
|
7/24 конусный
|
7/24 конусный
|
|
|
BT2
|
BT2
|
BT2
|
|||
|
Двигатель шпинделя
|
КВ
|
7.5/11
|
7.5/11
|
"Слушай, что я говорю!" 15/11
|
|
|
Максимальный выходной крутящий момент
|
N.m.
|
35.8/70
|
35.8/70
|
52.5/95.5
|
|
|
Тип привода шпинделя
|
|
Синхронный зубной ремень
|
|||
|
Инструменты
|
Модель держателя инструмента
|
|
МАС 403 BT40
|
||
|
Модель с подтяжкой
|
|
MAS 403 P40T-I
|
|||
|
Количество кормов
|
Быстрое прохождение X,Y,Z
|
м/мин
|
48/48/48
|
||
|
Моторная мощность на 3 оси ((X/Y/Z)
|
КВт
|
1.8/1.8/3
|
1.8/1.8/3
|
3/3/3
|
|
|
3 оси моторный крутящий момент ((X/Y/Z)
|
N·m
|
11/11/20
|
11/11/20
|
20/20/20
|
|
|
Максимальная скорость подачи
|
мм/мин
|
1-20000
|
|||
|
А.Т.С.
|
Тип
|
pc
|
ATC с роботизированной рукой
|
||
|
Режим
|
|
Выбор ближайшего инструмента в обоих направлениях
|
|||
|
Мощность
|
ПК
|
24
|
|||
|
Максимальная длина инструмента
|
мм
|
300
|
|||
|
Максимальная масса инструмента
|
в кг
|
7
|
|||
|
Макс слишком дисковый диска.-Полный
|
мм
|
80
|
|||
|
Макс слишком дисковый диапазон.-Соседний
|
мм
|
150
|
|||
|
Время смены инструмента ((T-T)
|
Второй
|
2.5
|
|||
|
Высота между столом и землей
|
мм
|
900
|
900
|
950
|
|
|
Прочие
|
Общие размеры
(L×WxH)
|
мм
|
2400х2975х2840
(за исключением конвейера)
|
2700×2975×2840
(за исключением конвейера)
|
2940×3450×3050
(за исключением конвейера)
|
|
Чистая масса машины
|
в кг
|
5100
|
5400
|
6200
|
|
|
Общая потребность в мощности
|
КВА
|
18
|
18
|
25
|
|
|
Стандартная конфигурация:
|
Селективная конфигурация:
|
||||
Убедитесь, что вы получите высококачественную машину
- Все детали должны быть проверены.
- Более 100 контролей производственных процессов
- Более 200 пунктов проверки
- Обработка образцов каждой машины
- 72-часовой пробный ход до доставки
- Высочайшее качество, требования клиентов на первом месте.
- 30 лет + история исследований и разработок, компания основана в 1993 году
- Высокотехнологичный производитель с исследовательскими и конструкторскими возможностями
- Стабильная и зрелая система поставок
- Молодые активные продавцы и инженеры для мгновенных услуг ((24 часа в режиме онлайн)
- Модернизация механизма в соответствии с эргономикой и легким обслуживанием
- Наш принцип конструкционного проектирования: легкое обслуживание и установка, низкая стоимость обслуживания, не влияет на производство
Добро пожаловать к нам!
Shanghai HD M&E Tech Co., Ltd находится в Шанхае, Китай. Мы специализируемся на CNC-вертикальной станции, вертикальном станке, горизонтальном станке, портальном станке, пятиосном станке,станции по обработке и различные другие станции с ЧПУУ нас более 200 видов станков. Качество и технологии продукции достигли международного уровня.
Наша фабрика имеет более чем 80-летнюю историю производства станков-инструментов.Они были одним из лидеров китайской промышленности станков и крупнейшего производства станков в КитаеПродукция изделий из станков-инструментов охватывает автомобили, авиацию, новую энергетику, строительную технику, корабли, насосные клапаны, подшипники, 3C-электронику, формы и другие отрасли.Мы берем на себя миссию предоставления инструментальных машин с ведущей технологией, высокое качество и хорошее обслуживание наших клиентов по всему миру!
Вопрос 1.Вы торговая или производственная компания?
Мы производственная компания.
Вопрос 2: Какие основные продукты вашей компании?
Мы специализируемся на всех видах машин, таких как CNC-вертикальный стан, CNC-фрезерная машина, вертикальный стан, обычный стан, буровая машина, радиальная буровая машина и так далее.
Q3. Можете ли вы предоставить индивидуальную машину или SPM (Машину специального назначения)?
Да, мы предоставляем умные решения CNC для наших клиентов с целью повышения эффективности.
Вопрос 4: Каковы ваши гарантийные условия?
Мы будем поставлять замену для деталей, которые окажутся неисправными в течение 12 месяцев,
начиная с даты накладной машины.
Вопрос 5: Какие услуги?
Предпродажи:Соответствующие решения, планирование и проектирование;Сервис один на один
Послепродажное обслуживание: 7 дней 24 часа на линии, дистанционное руководство установкой, стыковка с клиентской программной системой
Вопрос 6: Почему вы выбрали вашу компанию?
Продукция от разработки, проектирования, производства, сборки всего производственного процесса
Проводится между заводами с полной производственной цепочкой, что является вашей наиболее надежной гарантией.
Q7: Может ли ваша компания отправить технический персонал в нашу компанию и направить наших рабочих за границу?
Когда машины прибывают на место установки покупателя, мы можем своевременно отправить инженеров-механиков и инженеров-электриков для установки в соответствии с графиком покупателя.Все это можно процитировать и перечислить в контрактеПродавец будет сотрудничать с покупателем для оформления визы и подготовки к установке до выезда за границу.
Вопрос 8: Каковы условия оплаты?
T/T 30% первоначальный платеж при заказе, 70% остаток перед отправкой.
