SMTCL CNC Center Turning HTC40Hm Max.Cutting Length 450mm Двигательный инструмент CNC Свертящий станк

SMTCL CNC Center Turning HTC40Hm Max.Cutting Length 450mm Двигательный инструмент CNC Свертящий станк

Длина резки 450 мм

HTC40Hm ЦНЦ-оборот

Двигательный инструмент ЦНС-оборотный центр

Место происхождения:

Китай

Фирменное наименование:

SMTCL

Сертификация:

CE ISO certification

Номер модели:

HTC 40Hm/500

Свяжитесь с нами
Запросите цитату
Подробная информация о продукции
Фирменное наименование:
SMTCL
Номер модели:
HTC 40Hm/500
CNC или нет:
CNC
Ключевое слово:
Горизонтальный центр поворота
Длина Max.Cutting:
450 мм
Макс. Плыть под кроватью.:
560 мм
Поездка по оси X:
220 мм
Поездка по оси Z:
510 мм
Скорость вращения шпинделя:
4500 оборотов/мин
Условия оплаты и доставки
Количество мин заказа
1
Упаковывая детали
Деревянный корпус, оловянный багажник, другие мореходные упаковки
Время доставки
45-60 дней
Условия оплаты
T/T, L/C, Western Union
Поставка способности
50 комплектов в месяц
Описание продукта

SMTCL CNC Center Turning HTC40Hm Max.Cutting Length 450mm Двигательный инструмент CNC Свертящий станк 0

Описание продукта:

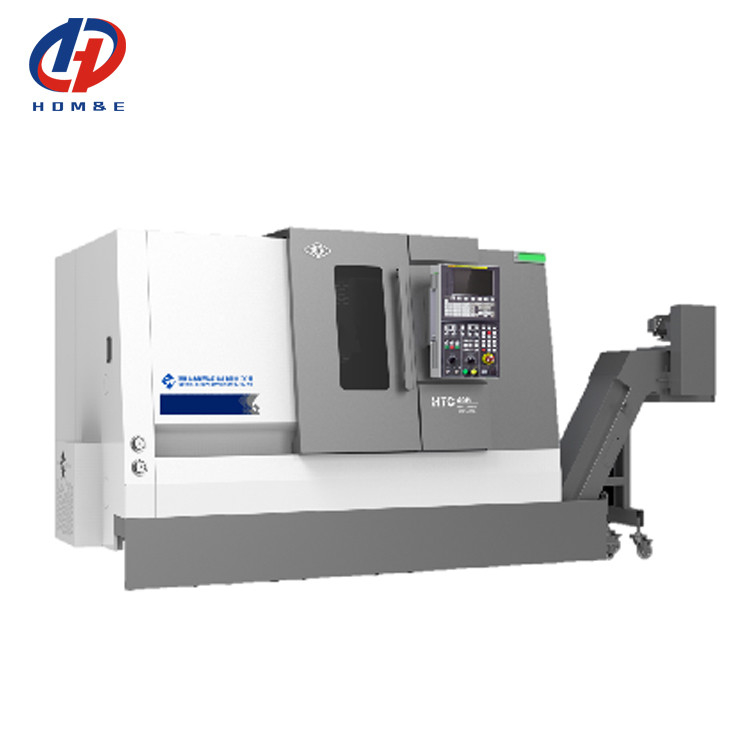

HTC40Hm/500 Горизонтальная 12-станционная силовая башня CNC-вертильная машина
Серия горизонтальных поворотных центров HTC-m собирается, проверяется и совершенствуется с помощью передовых технологий производства.Они обладают хорошей производительностью резки и могут удовлетворить потребности в обработке различных вращающихся деталей.Машины-инструменты оснащены C-осью, держателем инструментов и т.д., который может реализовать различные методы обработки, такие как повороты, фрезы и бурение.
Серия Hmявляется высокоэффективным продуктом, который может достичь высокоэффективной обработки нескольких функций. Он обладает высокой точностью обработки и отличной стабильностью, отвечающей потребностям обработки автомобилей,двигатели водонасосов и другие отрасли.

Характеристики продукта:

1Высокая эффективность

◆ Высокоэффективный сервопривод
◆ Разделенный сервосток
◆ Высокая скорость движения с двумя осями
◆ Опциональная конфигурация Y-оси для достижения многоуровневой
интегральная обработка последовательности

2Высокая точность.
◆ высокоточный предварительно растянутый винт
◆ Технология компенсации ошибок
◆ Количественное определение стандартов процессов
◆ Строгие стандарты проверки
3Высокая жесткость
◆ Машины и другие ключевые отливки из высококачественного чугуна
◆ Большое расстояние между спинделями
◆ Противогибающее седло в форме дуги
◆ Небольшая конструкция шпинделя

Подробная информация о продукте:

SMTCL CNC Center Turning HTC40Hm Max.Cutting Length 450mm Двигательный инструмент CNC Свертящий станк 1
Быстрая скорость: 30 м/мин.
Сервомотор непосредственно соединен с шариковым винтом через сцепление, что уменьшает промежуточные связи и обеспечивает беспробелную передачу.X- и Z-осе направляющие рельсы принимают импортные линейные рулевые рельсы для обеспечения высокой жесткости, хорошие динамические характеристики и точность, увеличение скорости работы и повышение эффективности производства.



SMTCL CNC Center Turning HTC40Hm Max.Cutting Length 450mm Двигательный инструмент CNC Свертящий станк 2

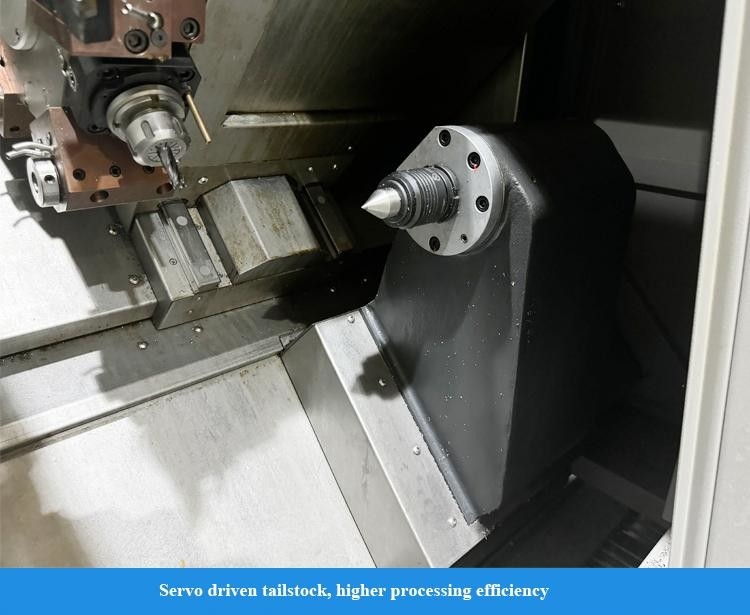

Сплит серво хвостовой ствол
Задние элементы могут быть перемещены в опциональном сервоприводном режиме,который может точно контролировать и гибко регулировать скорость движения хвостового материала и рабочую зажимающую силу в соответствии с требованиями обработки, что позволяет хвостовой части быстро приблизиться к рабочей части и затянуться без удара и может обеспечить обратную связь в режиме реального времени о положении затягивания.улучшить производство
Он использует верхний и нижний разделенный хвостовой ствол, легкий для регулирования точности и повышения эффективности технического обслуживания.
SMTCL CNC Center Turning HTC40Hm Max.Cutting Length 450mm Двигательный инструмент CNC Свертящий станк 3
Двойная фиксированная предварительно натянутая конструкция
Ось Х развивает двойную фиксированную опорное устройство и использует предварительно растянутый винт для эффективного компенсирования предварительного растяжения деформации и повышения температуры.Он сотрудничает со специальной уплотнительной структурой, чтобы уменьшить повышение температуры винта, тем самым достигая высокой точности и высокой точности стабильности подачи оборудования
SMTCL CNC Center Turning HTC40Hm Max.Cutting Length 450mm Двигательный инструмент CNC Свертящий станк 4
Конфигурация оси Y
Опциональная конфигурация Y-оси, в сочетании с башней BMT, высокоточной структурой оси C и различными держателями инструментов с двигателем, может реализовать сложную обработку поверхности с одной установкой.
SMTCL CNC Center Turning HTC40Hm Max.Cutting Length 450mm Двигательный инструмент CNC Свертящий станк 5
Высокоточный шаровой винт
Он использует высококачественный импортный винт класса C3 и направляющую рельсу класса H, и напрямую управляется сервомотором для достижения отличной точности работы.
SMTCL CNC Center Turning HTC40Hm Max.Cutting Length 450mm Двигательный инструмент CNC Свертящий станк 6
Противосгибающее седло
Протяженность проводной рельсы значительно увеличена, структура двигательной системы оптимизирована,и основной корпус седла кровати спроектирован в форме дуги, чтобы обеспечить общую жесткость важных компонентов..
SMTCL CNC Center Turning HTC40Hm Max.Cutting Length 450mm Двигательный инструмент CNC Свертящий станк 7

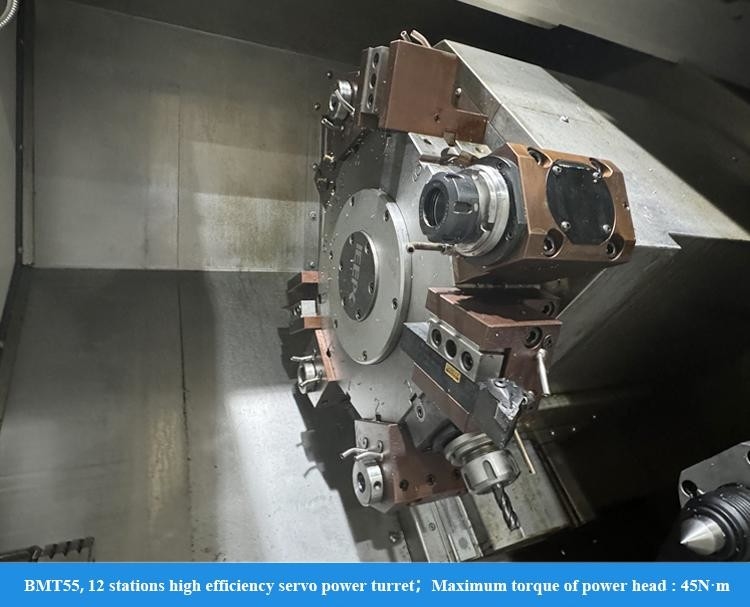

Эффективная сервоприводная башня
Стандартный интерфейс BMT, высокая жесткость соединения; инструмент управляется интерфейсом DIN1809, который имеет надежную трансмиссию и низкий уровень отказов;приводный двигатель установлен на боковой стороне и компактный по структуре;Он оснащен высокоточной осью С и тормозным устройством для достижения высокоэффективной интегрированной обработки поворота, фрезы и бурения.
SMTCL CNC Center Turning HTC40Hm Max.Cutting Length 450mm Двигательный инструмент CNC Свертящий станк 8
Внутренний держатель инструмента охлаждения
Опциональный внутренний холодный держатель инструмента и водозабор из центра инструмента реализуют эффективное удаление щелочей во время обработки внутренних отверстий и обеспечивают качество обработки
SMTCL CNC Center Turning HTC40Hm Max.Cutting Length 450mm Двигательный инструмент CNC Свертящий станк 9
Способность фрезы с приводом
Материал заготовки: HT200
Модель инструмента: Ф20 квадратное плечо
фрезерная резачка
Состояние охлаждения: охлаждение водой
Мощность бурения с приводом инструмента
Материал заготовки: HT200
Модель инструмента: Ф16 свинцовая свертка
Состояние охлаждения: охлаждение водой


SMTCL CNC Center Turning HTC40Hm Max.Cutting Length 450mm Двигательный инструмент CNC Свертящий станк 10

Параметры продукта:
Проект
Единица
HTC 40H ((Q) m/500
HTC40H ((Q) m/1000
Макс, режу диаграмму.
мм
Φ350
Φ350
Максимальная длина резки
мм
450
950
Макс. Плыть под кроватью.
мм
Φ560
Φ560
Макс. плавание на слайде.
мм
Φ350
Φ350
Свинцовый



Модель спиндового носа

A2-6
A2-6
Передний подшипник с внутренней диаграммой.
мм
100
100
Конькость шпинделя и размер отверстия

1:20;Φ70
1:20;Φ70
Диаметр отверстия шпинделя

Φ65
Φ65
Макс. Бар-диа.
мм
Φ50
Φ50
Стандартная диагональ.
дюйм
8
8
Диапазон скоростей шпинда
r/min
4500
4500

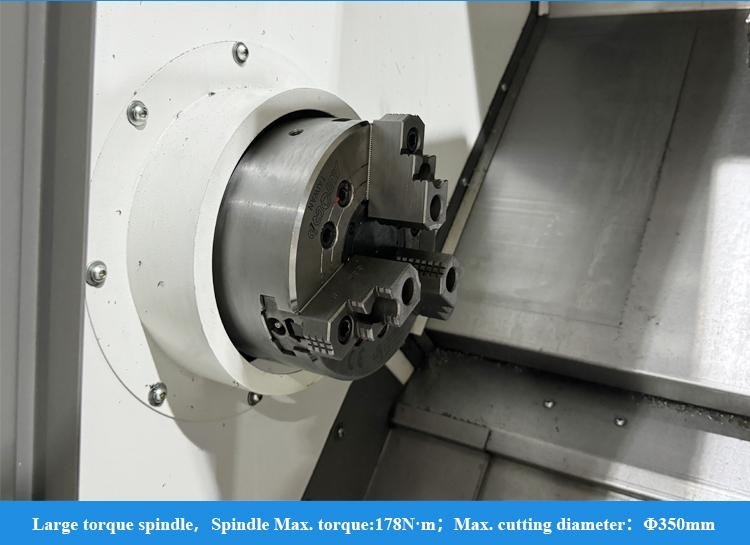

Номинальный крутящий момент шпинда
N·m
130 ((800 р/мин)
130 ((800 р/мин)
Максимальный момент вращения шпинделя
N·m
230 ((600 р/мин)
230 ((600 р/мин)
Основная выходная мощность двигателя непрерывная / 15 мин.
КВт
"Слушай, что я говорю!" 15/11
"Слушай, что я говорю!" 15/11
Ось X/Z



Быстрое движение оси X/Z
м/мин
30
30
Поездка по оси X
мм
220
220
Поездка по оси Z
мм
510
1000
Остров



Путешествия хвостовых животных
мм
500
500
Способ привода хвостового состава

Гидравлический привод
Гидравлический привод
Конический хвостоход конический отверстий
Морзе
МТ-5
МТ-5
Башня



Тип башни

Горизонтальная 12-станционная силовая башня
Горизонтальная 12-станционная силовая башня
Высота центра
мм
100
100
Точность повторного позиционирования индексации башни
Сек.
±1.6
±1.6
Размер инструмента
мм
25
25
Если можно выбрать инструмент поблизости

Да, да.
Да, да.
Интерфейс держателя электроинструмента

BMT55
BMT55
Максимальная мощность бурения
мм
16х0.2
16х0.2
Максимальная мощность фрезы
мм
14х10х40
14х10х40
Максимальная пропускная способность
мм
M12x1.5
M12x1.5
Прочие



Расстояние между центром шпинделя и полом
мм
1050
1050
Чистая масса инструментальной машины
в кг
4200
4750
Общие размеры ((LxWxH)
мм
2750×1920×2000
3620×1920×2000
Примечание: параметры, приведенные в таблице, предназначены только для справки.
Стандартная конфигурация:

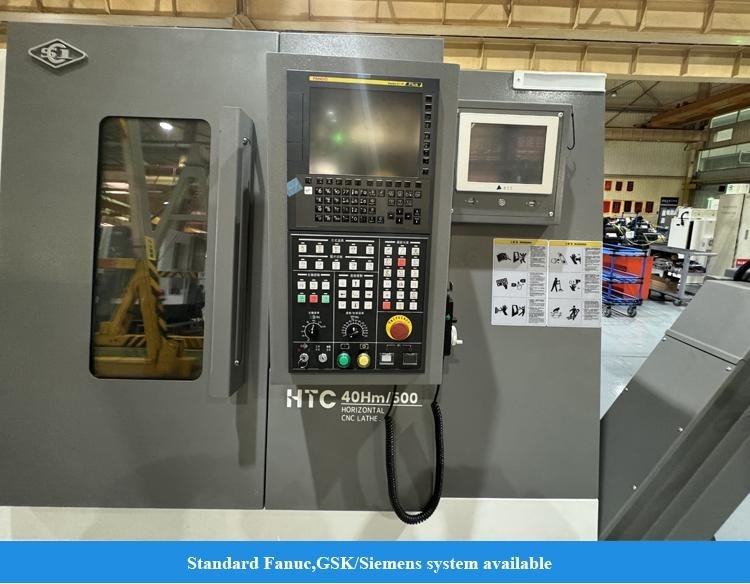

1Система FANUC-0i-TF Plus (5) (серия Hm/Sm)
2Система GSK988TA (серия Qm)
3"Вертовой винт"
4"Глубокий цилиндр с маслом"
5Горизонтальная 12-станционная электроинструментальная коляска

Наше обслуживание:

1. Сборка и отладка перед доставкой
2Ответьте в течение 24 часов и продолжите решать проблему.
3. 1 год бесплатного ремонта (только без человеческих повреждений).
4Общее решение для хранения

Почему выбирать нас:
◆ Высочайшее качество, требования клиентов на первом месте
◆ 30 лет + история НИОКР, компания основана в 1993 году
◆ высокотехнологичный производитель с исследовательскими и конструкторскими возможностями
◆ Устойчивая и зрелая система поставок
◆ Молодые продавцы и инженеры для мгновенного обслуживания ((24 часа в режиме онлайн)
◆ Усовершенствование механизма в соответствии с эргономикой и легким обслуживанием
◆ Наш принцип конструкции: простое обслуживание и установка, низкая стоимость обслуживания, не влияет на производство
О нас:
SMTCL CNC Center Turning HTC40Hm Max.Cutting Length 450mm Двигательный инструмент CNC Свертящий станк 11
Добро пожаловать к нам!
Shanghai HD M&E Tech Co., Ltd расположен в Шанхае, Китай. Мы специализируемся на станковой станке с ЧПУ, вертикальном станковом станке, горизонтальном станковом станке, портальном станке, пятиосном станковом станке,станции по обработке и различные другие станции с ЧПУУ нас более 200 видов станков. Качество и технологии продукции достигли международного уровня.
Группа SMTCL и SYMGЭто наша сотрудничающая фабрика, с более чем 80-летней историей производства станков. Первый токарный станк, буровая машина и буровая машина родились здесь.Они были одним из лидеров китайской промышленности станков и крупнейшего производства станков в КитаеПродукция изделий из станков-инструментов охватывает автомобили, авиацию, новую энергетику, строительную технику, корабли, насосные клапаны, подшипники, 3C-электронику, формы и другие отрасли.Мы берем на себя миссию предоставления инструментальных машин с ведущей технологией, высокое качество и хорошее обслуживание наших клиентов по всему миру!
Наш завод:
SMTCL CNC Center Turning HTC40Hm Max.Cutting Length 450mm Двигательный инструмент CNC Свертящий станк 12

Часто задаваемые вопросы

Вопрос 1.Вы торговая или производственная компания?

Мы производственная компания.
Вопрос 2: Какие основные продукты вашей компании?
Мы специализируемся на всех видах машин, таких как CNC-вертикальный стан, CNC-фрезерная машина, вертикальный стан, обычный стан, буровая машина, радиальная буровая машина и так далее.
Q3. Можете ли вы предоставить индивидуальную машину или SPM (Машину специального назначения)?
Да, мы предоставляем умные решения CNC для наших клиентов с целью повышения эффективности.
Вопрос 4: Каковы ваши гарантийные условия?
Мы будем поставлять замену для деталей, которые окажутся неисправными в течение 12 месяцев,
начиная с даты накладной машины.
Вопрос 5: Какие услуги?
Предпродажи:Соответствующие решения, планирование и проектирование;Сервис один на один
Послепродажное обслуживание: 7 дней 24 часа на линии, дистанционное руководство установкой, стыковка с клиентской программной системой
Вопрос 6: Почему вы выбрали вашу компанию?
Продукция от разработки, проектирования, производства, сборки всего производственного процесса
Проводится между заводами с полной производственной цепочкой, что является вашей наиболее надежной гарантией.
Q7: Может ли ваша компания отправить технический персонал в нашу компанию и направить наших рабочих за границу?
Когда машины прибывают на место установки покупателя, мы можем своевременно отправить механических и электрических инженеров для установки в соответствии с графиком покупателя.Все это можно процитировать и перечислить в контрактеПродавец будет сотрудничать с покупателем для оформления визы и подготовки к установке до выезда за границу.
Вопрос 8: Каковы условия оплаты?
T/T 30% первоначальный платеж при заказе, 70% остаток перед отправкой.
