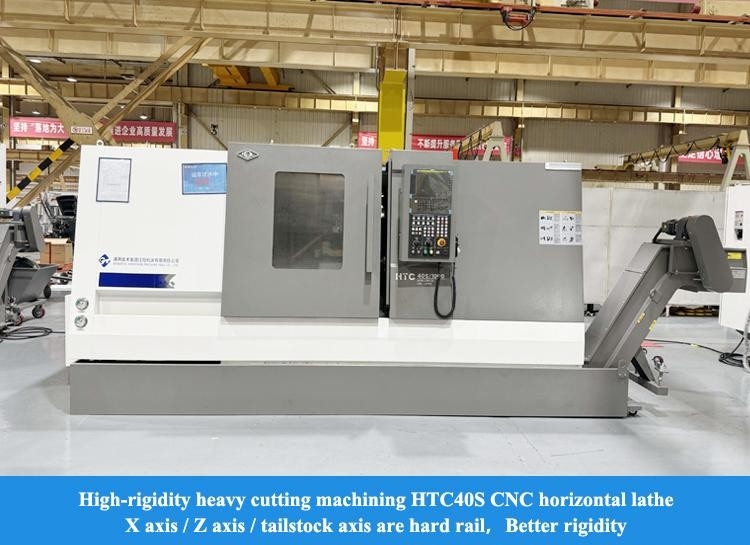

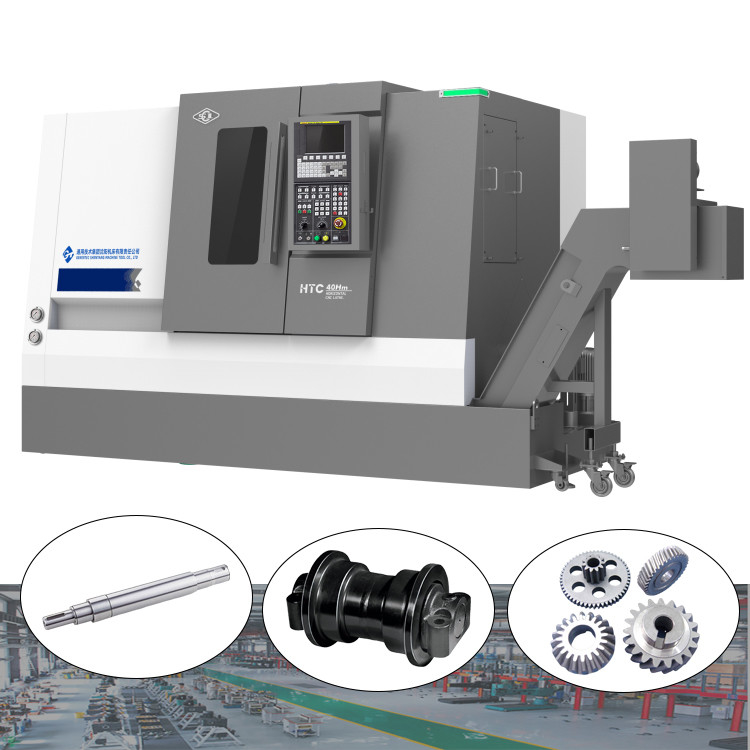

Тяжелый токарный станок с ЧПУ, контроллер Fanuc, HTC40Sm/1500, токарный центр SMTCL с осью Y и осью C
Название бренда:
SMTCL
Номер модели:
HTC40Sm/1500
Место происхождения:
Китай
Сертификация:
CE ISO certification
Минимальное количество заказа:
1
Возможность поставки:
50 комплектов в месяц
Подробная информация о продукции
| Фирменное наименование: | SMTCL | Номер модели: | HTC40Sm/1500 |
|---|---|---|---|
| ЧПУ или нет: | ЧПУ | Ключевое слово: | Горизонтальный центр поворота |
| Максимальн Вырезывание Dia.: | 400 мм | Длина Max.Cutting: | 1450 мм |
| Макс. Плыть под кроватью.: | 600 мм | X Ось путешествие: | 220 мм |
| Z ось путешествия: | 1578 мм | Скорость шпинделя: | 3500 оборотов/мин |
| Выделить |
Фанук-контроллер с ЧПУ,HTC40Sm/1500 СУП-обрабатывающая машина,С-осевая станковая станковая машина |
||
Описание продукта
Описание продукта:
SMTCL Тяжелая CNC-вертильная машина Fanuc контроллер HTC40Sm/1500 Свертовой центр с оси Y и оси C
Серия горизонтальных поворотных центров HTC-m собирается, проверяется и совершенствуется с помощью передовых технологий производства.Они обладают хорошей производительностью резки и могут удовлетворить потребности в обработке различных вращающихся деталей.Машины-инструменты оснащены C-осью, держателем инструментов и т.д., который может реализовать различные методы обработки, такие как повороты, фрезы и бурение.
Серия SMявляются тяжелорежущими изделиями, которые имеют большой крутящий момент и потребности автомобилей, двигателей водонасосов и т. д. с высокой жесткостью, удовлетворяя потребностям автомобильной промышленности,
Характеристики продукта:
1Высокая эффективность
◆ Высокоэффективный сервоустройственный держатель инструмента
◆ Разделенный сервосток
◆ Высокая скорость движения с двумя осями
◆ Опциональная конфигурация Y-оси для достижения многоуровневой
интегральная обработка последовательности
2Высокая точность.
◆ высокоточный предварительно растянутый винт
◆ Технология компенсации ошибок
◆ Количественное определение стандартов процессов
◆ Строгие стандарты проверки
◆ Технология компенсации ошибок
◆ Количественное определение стандартов процессов
◆ Строгие стандарты проверки
3Высокая жесткость
◆ Машины и другие ключевые отливки из высококачественного чугуна
◆ Большое расстояние между спинделями
◆ Противогибающее седло в форме дуги
◆ Небольшая конструкция шпинделя
◆ Большое расстояние между спинделями
◆ Противогибающее седло в форме дуги
◆ Небольшая конструкция шпинделя
Подробная информация о продукте:
Быстрая скорость: 30 м/мин.
Сервомотор непосредственно соединен с шариковым винтом через сцепление, что уменьшает промежуточные связи и обеспечивает беспробелную передачу.X- и Z-оси направляющие рельсы принимают импортные линейные рулевые рельсы для обеспечения высокой жесткости, хорошие динамические характеристики и точность, увеличение скорости работы и повышение эффективности производства.

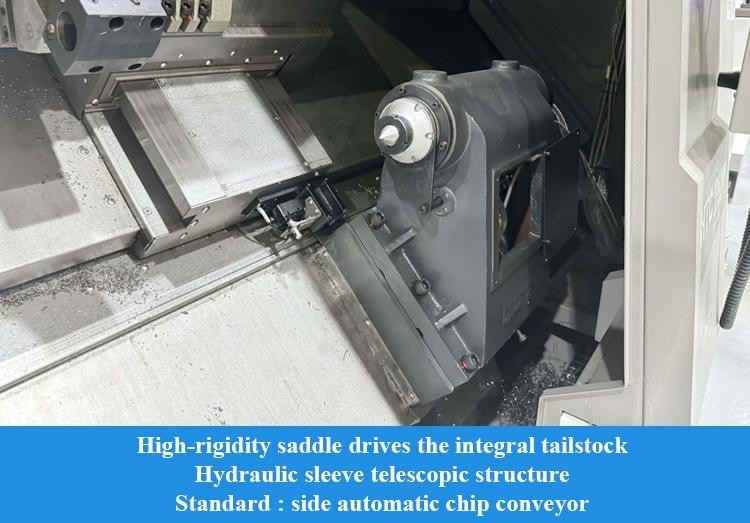

Сплит серво хвостовой ствол
Задние элементы могут быть перемещены в опциональном сервоприводном режиме,который может точно контролировать и гибко регулировать скорость движения хвостового материала и рабочую зажимающую силу в соответствии с требованиями обработки, что позволяет хвостовой части быстро приблизиться к рабочей части и затянуться без удара и может обеспечить обратную связь в режиме реального времени о положении затягивания.улучшить производство
Он использует верхний и нижний разделенный хвостовой ствол, легкий для регулирования точности и повышения эффективности технического обслуживания.
Двойная фиксированная предварительно натянутая конструкция
Ось Х развивает двойную фиксированную опорное устройство и использует предварительно растянутый винт для эффективного компенсирования предварительного растяжения деформации и повышения температуры.Он сотрудничает со специальной уплотнительной структурой, чтобы уменьшить повышение температуры винта, тем самым достигая высокой точности и высокой точности стабильности подачи оборудования
Конфигурация оси Y
Опциональная конфигурация Y-оси, в сочетании с башней BMT, высокоточной структурой оси C и различными держателями инструментов с двигателем, может реализовать сложную обработку поверхности с одной установкой.

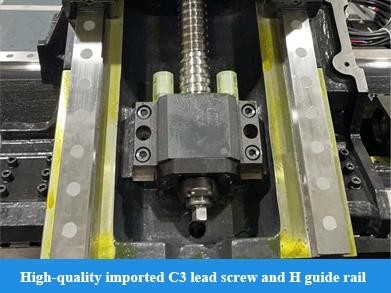

Высокоточный шаровой винт
Он использует высококачественный импортный винт класса C3 и направляющую рельсу класса H, и напрямую управляется сервомотором для достижения отличной точности работы.
Противосгибающее седло
Протяженность проводной рельсы значительно увеличена, структура двигательной системы оптимизирована,и основной корпус седла кровати спроектирован в форме дуги, чтобы обеспечить общую жесткость важных компонентов..

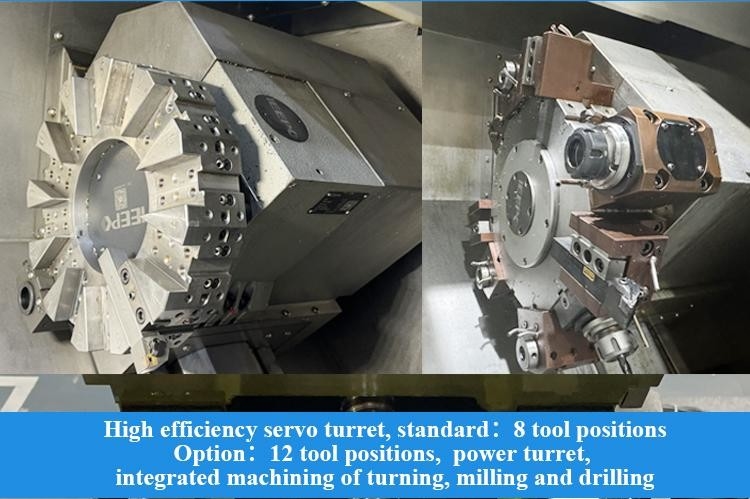

Эффективная сервоприводная башня
Стандартный интерфейс BMT, высокая жесткость соединения; инструмент управляется интерфейсом DIN1809, который имеет надежную трансмиссию и низкий уровень отказов;приводный двигатель установлен на боковой стороне и компактный по структуре;Он оснащен высокоточной осью С и тормозным устройством для достижения высокоэффективной интегрированной обработки поворота, фрезы и бурения.
Внутренний держатель инструмента охлаждения
Опциональный внутренний холодный держатель инструмента и водозабор из центра инструмента реализуют эффективное удаление щелочей во время обработки внутренних отверстий и обеспечивают качество обработки
Способность фрезы с приводом
Материал заготовки: HT200
Модель инструмента: Ф20 квадратное плечо
фрезерная резачка
Состояние охлаждения: охлаждение водой
Модель инструмента: Ф20 квадратное плечо
фрезерная резачка
Состояние охлаждения: охлаждение водой
Мощность бурения с приводом инструмента
Материал заготовки: HT200
Модель инструмента: Ф16 свинцовая свертка
Состояние охлаждения: охлаждение водой
Материал заготовки: HT200
Модель инструмента: Ф16 свинцовая свертка
Состояние охлаждения: охлаждение водой
Параметры продукта:
|
Проект
|
Единица
|
HTC 40Sm/1500
|
|
Макс, режу диаграмму.
|
мм
|
Φ400
|
|
Максимальная длина резки
|
мм
|
1450
|
|
Макс. Плыть под кроватью.
|
мм
|
Φ600
|
|
Макс. плавание на слайде.
|
мм
|
Φ400
|
|
Свинцовый
|
|
|
|

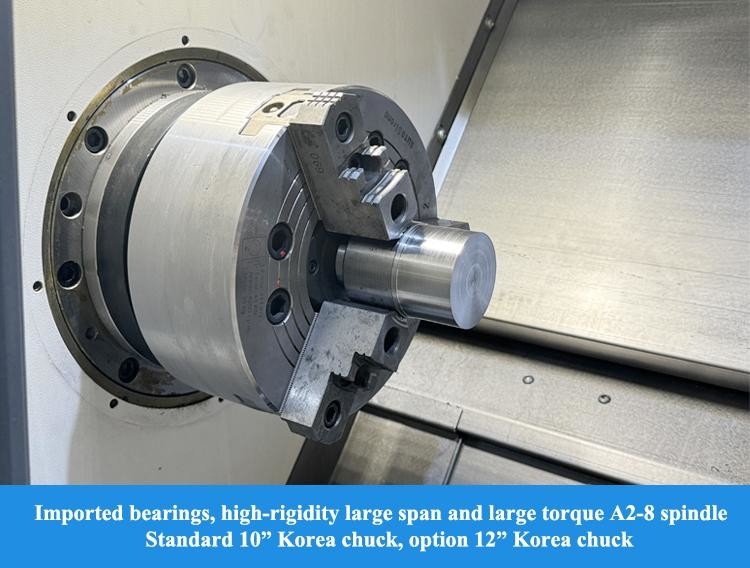

Модель спиндового носа
|
|
А2-8
|
|
Передний подшипник с внутренней диаграммой.
|
мм
|
120
|
|
Конькость шпинделя и размер отверстия
|
|
1:20;Φ70
|
|
Диаметр отверстия шпинделя
|
|
Φ80
|
|
Макс. Бар-диа.
|
мм
|
Φ65
|
|
Стандартная диагональ.
|
дюйм
|
10
|
|
Диапазон скоростей шпинда
|
r/min
|
3500
|
|
Номинальный крутящий момент шпинда
|
N·m
|
229 ((592 р/мин)
|
|
Максимальный момент вращения шпинделя
|
N·m
|
377 ((443 р/мин)
|
|
Основная выходная мощность двигателя непрерывная / 15 мин.
|
КВт
|
15/18.5
|
|
Ось X/Z
|
|
|
|
Быстрое движение оси X/Z
|
м/мин
|
20
|
|
Поездка по оси X
|
мм
|
220
|
|
Поездка по оси Z
|
мм
|
1578 |
|
Остров
|
|
|
|
Путешествия хвостовых животных
|
мм
|
1618 |
|
Способ привода хвостового состава
|
|
Притяжение седла
|
| Путешествие хвостового хвоста | мм | 100 |
| Задние рукава. | мм | Φ100 |
| Конический хвостоход конический отверстий | Морзе | МТ-4 |
|
Башня
|
|
|
|
Тип башни
|
|
Горизонтальная 12-станционная силовая башня
|
|
Высота центра
|
мм
|
100
|
|
Точность повторного позиционирования индексации башни
|
Сек.
|
±1.6
|
|
Размер инструмента
|
мм
|
25
|
|
Если можно выбрать инструмент поблизости
|
|
Да, да.
|
|
Интерфейс держателя электроинструмента
|
|
BMT55
|
|
Максимальная мощность бурения
|
мм
|
16х0.2
|
|
Максимальная мощность фрезы
|
мм
|
14х10х40
|
|
Максимальная пропускная способность
|
мм
|
M12x1.5
|
|
Прочие
|
|
|
|
Расстояние между центром шпинделя и полом
|
мм
|
1022
|
|
Чистая масса инструментальной машины
|
кг65
|
00
|
|
Общие размеры ((LxWxH)
|
мм
|
4600×2050×2000
|
|
Примечание: параметры, приведенные в таблице, предназначены только для справки.
|
||
Наше обслуживание:
Убедитесь, что вы получите высококачественную машину
1Все детали должны быть проверены.
2Более 100 производственных процессов
3Более 200 пунктов проверки
4Обработка образцов каждой машины
5. 72 часа пробной работы до доставки
4Обработка образцов каждой машины
5. 72 часа пробной работы до доставки
Почему выбирать нас:
◆ Высочайшее качество, требования клиентов на первом месте
◆ 30 лет + история НИОКР, компания основана в 1993 году
◆ высокотехнологичный производитель с исследовательскими и конструкторскими возможностями
◆ Устойчивая и зрелая система поставок
◆ Молодые продавцы и инженеры для мгновенного обслуживания ((24 часа в режиме онлайн)
◆ Усовершенствование механизма в соответствии с эргономикой и легким обслуживанием
◆ Наш принцип конструкции: простое обслуживание и установка, низкая стоимость обслуживания, не влияет на производство
◆ 30 лет + история НИОКР, компания основана в 1993 году
◆ высокотехнологичный производитель с исследовательскими и конструкторскими возможностями
◆ Устойчивая и зрелая система поставок
◆ Молодые продавцы и инженеры для мгновенного обслуживания ((24 часа в режиме онлайн)
◆ Усовершенствование механизма в соответствии с эргономикой и легким обслуживанием
◆ Наш принцип конструкции: простое обслуживание и установка, низкая стоимость обслуживания, не влияет на производство
О нас:
Добро пожаловать к нам!
Shanghai HD M&E Tech Co., Ltd расположен в Шанхае, Китай. Мы специализируемся на CNC-токарном станке, вертикальном обрабатывающем центре, горизонтальном обрабатывающем центре, портальном обрабатывающем центре, пятиосновом обрабатывающем центре,станции по обработке и различные другие станции с ЧПУУ нас более 200 видов станков. Качество и технологии продукции достигли международного уровня.
Наша фабрика имеет более чем 80-летнюю историю производства станков-инструментов.Они были одним из лидеров китайской промышленности станков и крупнейшего производства станков в КитаеПродукция изделий из станков-инструментов охватывает автомобили, авиацию, новую энергетику, строительную технику, корабли, насосные клапаны, подшипники, 3C-электронику, формы и другие отрасли.Мы берем на себя миссию предоставления инструментальных машин с ведущей технологией, высокое качество и хорошее обслуживание наших клиентов по всему миру!
Наш завод:
Выставка:
Часто задаваемые вопросы
Вопрос 1.Вы торговая или производственная компания?
Мы производственная компания.
Вопрос 2: Какие основные продукты вашей компании?
Мы специализируемся на всех видах машин, таких как CNC-вертикальный стан, CNC-фрезерная машина, вертикальный стан, обычный стан, буровая машина, радиальная буровая машина и так далее.
Q3. Можете ли вы предоставить индивидуальную машину или SPM (Машину специального назначения)?
Да, мы предоставляем умные решения CNC для наших клиентов с целью повышения эффективности.
Вопрос 4: Каковы ваши гарантийные условия?
Мы будем поставлять замену для деталей, которые окажутся неисправными в течение 12 месяцев,
начиная с даты накладной машины.
начиная с даты накладной машины.
Вопрос 5: Какие услуги?
Предпродажи:Соответствующие решения, планирование и проектирование;Сервис один на один
Послепродажное обслуживание: 7 дней 24 часа на линии, дистанционное руководство установкой, стыковка с клиентской программной системой
Предпродажи:Соответствующие решения, планирование и проектирование;Сервис один на один
Послепродажное обслуживание: 7 дней 24 часа на линии, дистанционное руководство установкой, стыковка с клиентской программной системой
Вопрос 6: Почему вы выбрали вашу компанию?
Продукция от разработки, проектирования, производства, сборки всего производственного процесса
Проводится между заводами с полной производственной цепочкой, что является вашей наиболее надежной гарантией.
Проводится между заводами с полной производственной цепочкой, что является вашей наиболее надежной гарантией.
Q7: Может ли ваша компания отправить технический персонал в нашу компанию и направить наших рабочих за границу?
Когда машины прибывают на место установки покупателя, мы можем своевременно отправить механических и электрических инженеров для установки в соответствии с графиком покупателя.Все это можно процитировать и перечислить в контрактеПродавец будет сотрудничать с покупателем для оформления визы и подготовки к установке до выезда за границу.
Вопрос 8: Каковы условия оплаты?
T/T 30% первоначальный платеж при заказе, 70% остаток перед отправкой.
