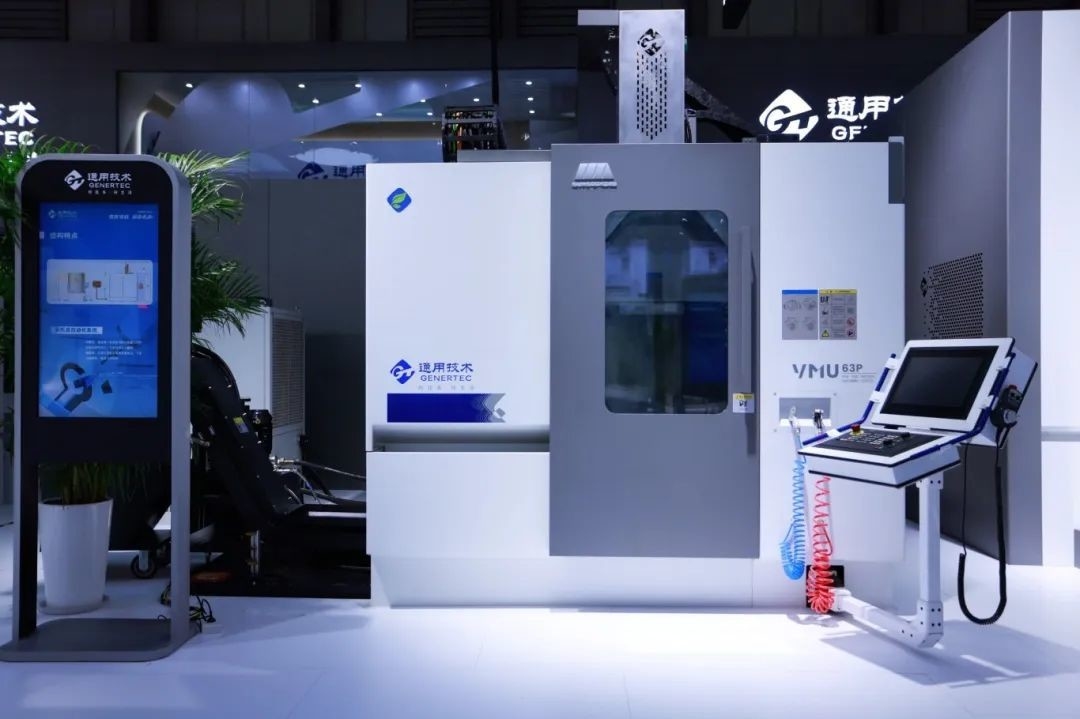

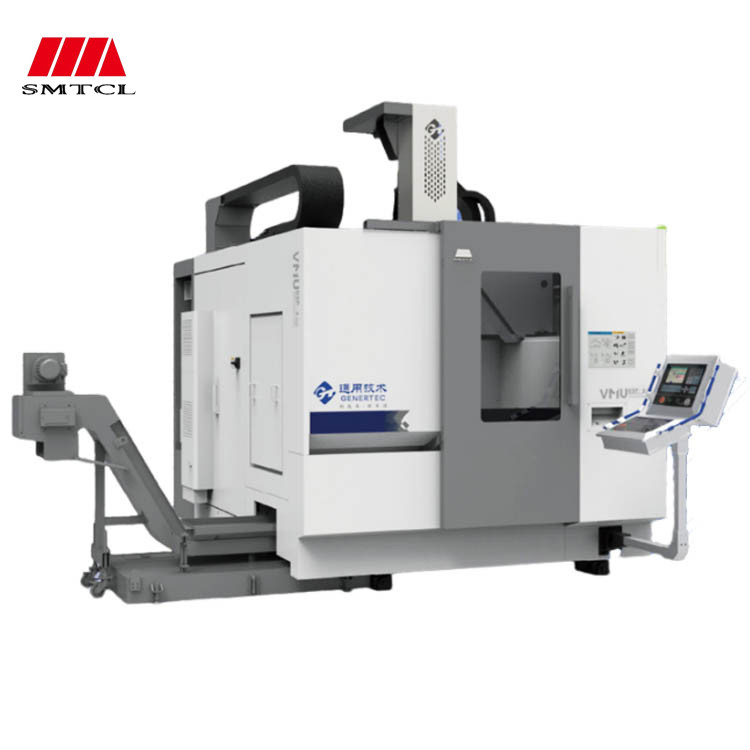

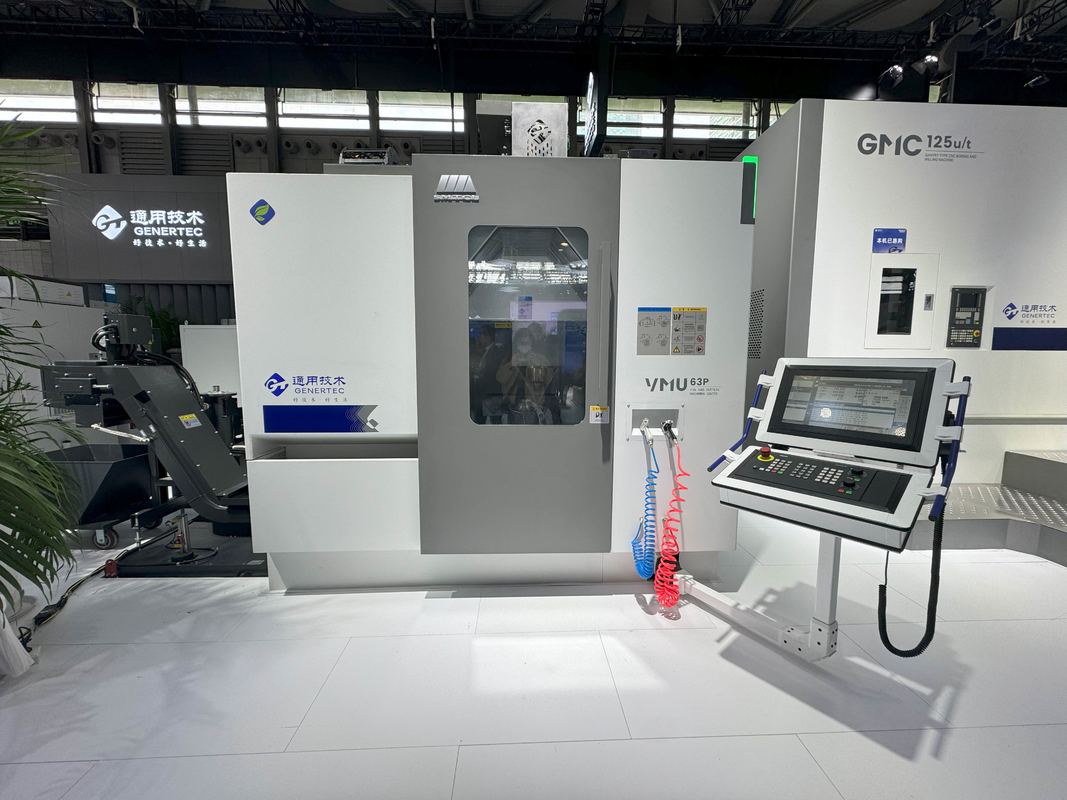

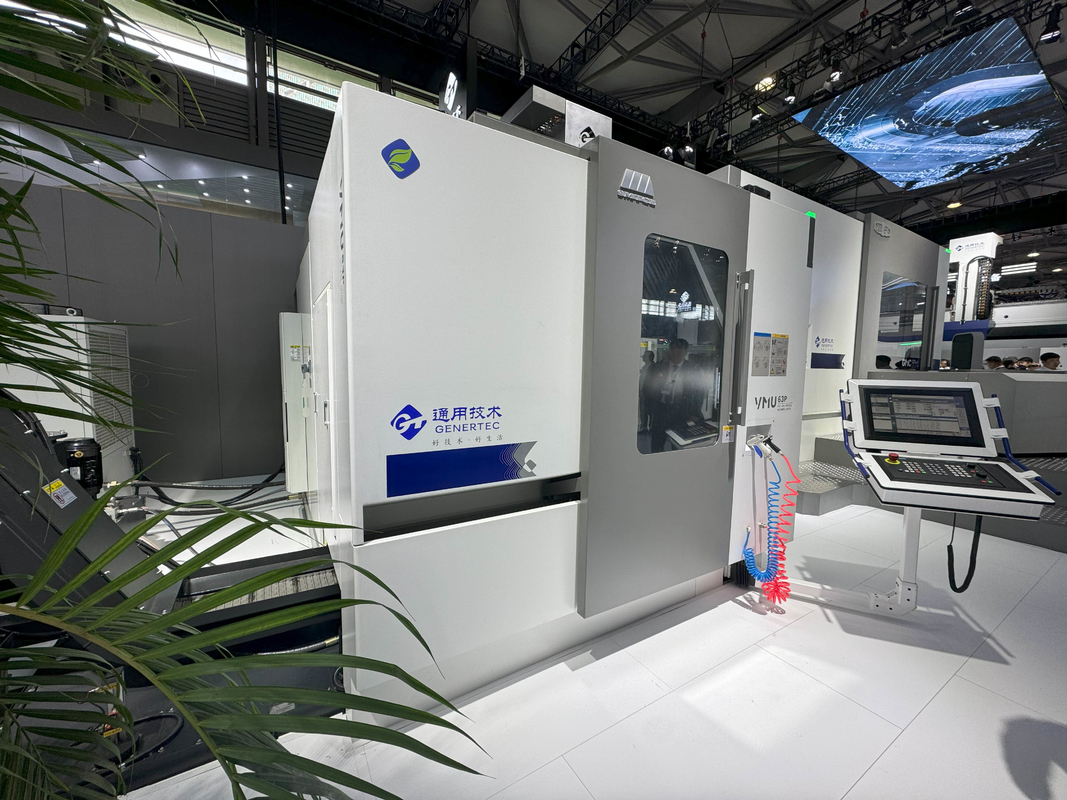

SMTCL Вертикальный 5-осевой обрабатывающий центр VMU63P Пятиосевое соединение высокопроизводительный вертикальный обрабатывающий центр
Подробная информация о продукции
| Фирменное наименование: | SMTCL | Номер модели: | VMU63P |
|---|---|---|---|
| Имя: | Вертикальный 5-осевой обрабатывающий центр | Система управления: | SIEMENS GSK FANUC (опция) |

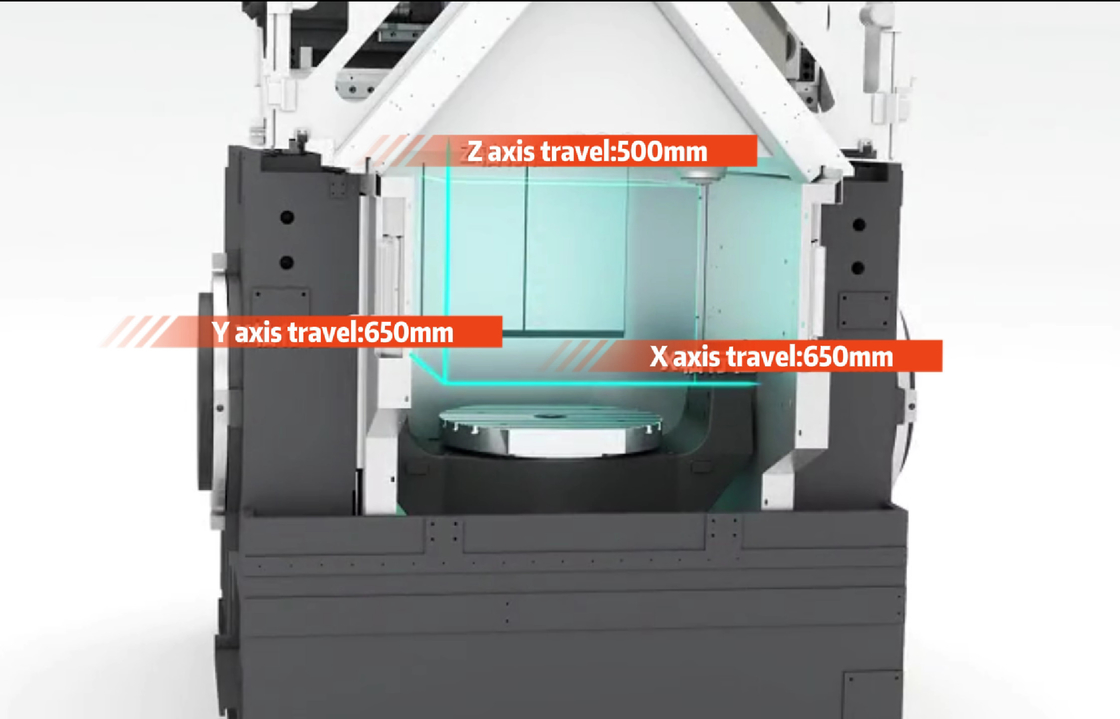

| Максимальное движение скейтборда по оси X: | 650 мм | Максимальная протяженность луча -ось Y: | 650 мм |
| Максимальное движение шпинда - ось Z: | 500 мм | Перемещение -оси: | ± 130° |
| Перемещение C-оси: | n×360° | ||
| Выделить |
Пятиосный центр обработки,Высокопроизводительный центр обработки оси,Вертикальный обрабатывающий центр VMU63P |
||
Описание продукта

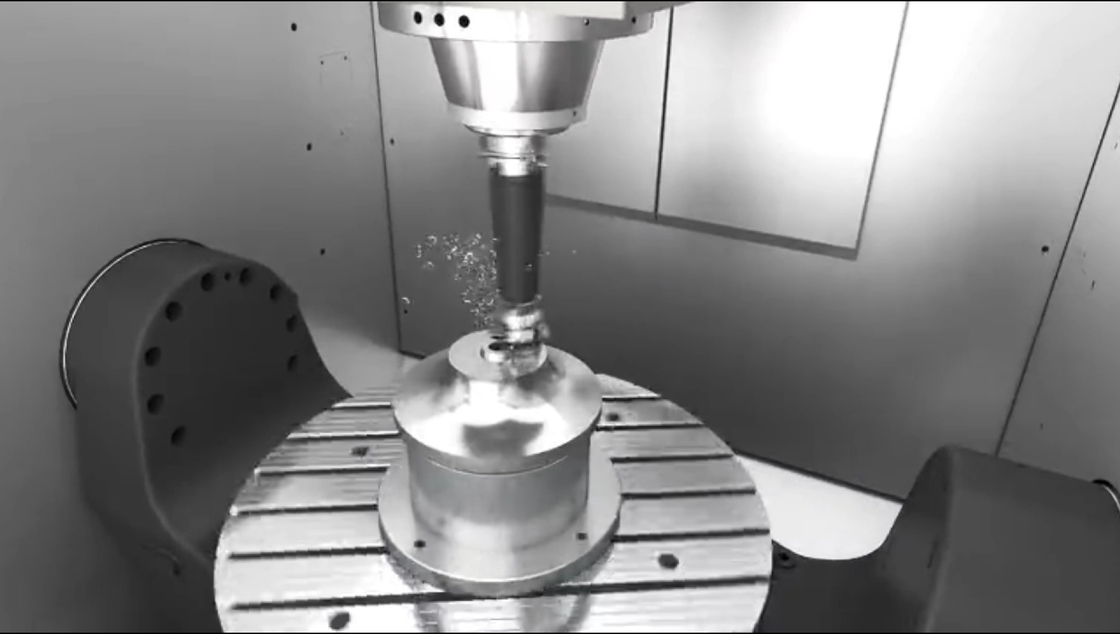

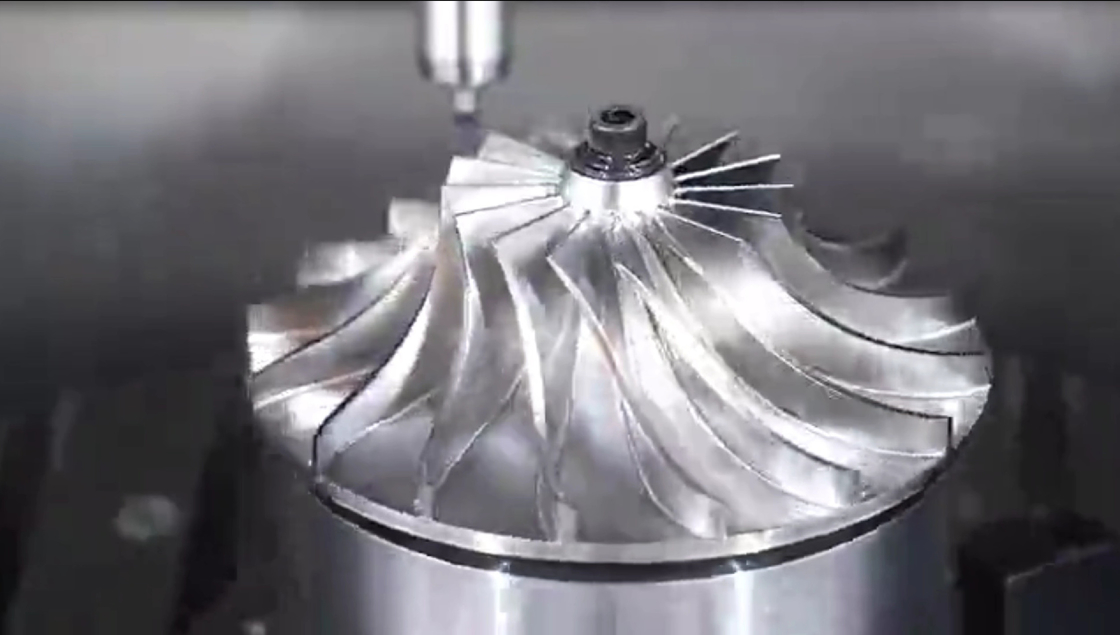

Продукт подходит для обработки деталей сложной формы в энергетической, литейной, автомобильной и других отраслях промышленности. Это высокопроизводительный вертикальный пятиосевой обрабатывающий центр, независимо разработанный General Technology Group. Линейный вал продукта, скорость быстрого перемещения до 60 м/мин, ускорение до 1g, вращающийся вал, приводимый в движение моментным двигателем, скорость более 50 об/мин, динамические характеристики машины превосходны. Колонна станины изготовлена из искусственного минерального литейного камня, который обладает отличным подавлением вибрации и устойчивостью к термической деформации. Высокая скорость, высокая точность и высокая жесткость, богатая конфигурация и мощная функция пятиосного соединения могут удовлетворить различные потребности клиентов.
Особенность 1: Четыре усиления высокого уровня, непревзойденный опыт.
Функция 2: Полная интеграция цепочки, многодоменный охват
|
Элемент
|
Единица
|
ВМУ63П
|
|
|
Емкость
|
Максимальный ход скейтборда по оси X
|
мм
|
650
|
|
Максимальный ход балки - ось Y
|
мм
|
650
|
|
|
Максимальный ход шпинделя - ось Z
|
мм
|
500
|
|
|
Расстояние от торца шпинделя до стола
|
мм
|
150-650
|
|
|
|
перемещение по оси А
|
°
|
±130
|
|
перемещение по оси C
|
°
|
n×360
|
|
|
Рабочий стол
|
Размер стола
|
мм
|
Φ650×560
|
|
Максимальная нагрузка на стол
|
кг
|
1000
|
|
|
Размер Т-образного паза
|
мм×шт.
|
18×7
|
|
|
Шпиндель
|
Конус шпинделя
|
|
HSK-A63
|
|
Максимальная скорость
|
об/мин
|
18000
|
|
|
Выходной крутящий момент (100%/40%)
|
Нм
|
83/107
|
|
|
Выходная мощность (100%/40%)
|
кВт
|
25/32
|
|
|
Кормить
|
Высокая скорость перемещения по оси X
|
м/мин
|
60
|
|
Высокая скорость перемещения по оси Y
|
м/мин
|
60
|
|
|
Высокая скорость перемещения по оси Z
|
м/мин
|
60
|
|
|
Высокая скорость перемещения по оси А
|
об/мин
|
50
|
|
|
Высокая скорость перемещения по оси C
|
об/мин
|
65
|
|
|
УВД
|
Емкость хранения инструментов
|
ПК
|
36
|
|
Максимальная длина инструмента
|
мм
|
300
|
|
|
Максимальный вес инструмента
|
кг
|
8
|
|
|
Макс. инструментальный диск диам. (полный)
|
мм
|
Φ80
|
|
|
Макс. инструментальный диск диам. (соседний)
|
мм
|
Φ125
|
|
|
Точность позиционирования
|
X/Y/Z
|
мм
|
0,005
|
|
кондиционер
|
сек.
|
8
|
|
|
Повторяемость позиционирования
|
X/Y/Z
|
мм
|
0,003
|
|
кондиционер
|
сек.
|
5
|
|
|
Другие
|
Вес нетто машины
|
кг
|
16500
|
- Чувство высшего качества, запросы клиентов на первом месте
- 30 лет + история исследований и разработок, компания основана в 1993 году.
- Высокотехнологичный производитель с исследовательским и проектным потенциалом
- Стабильная и зрелая система поставок
- Молодые активные продавцы и инженеры для мгновенного обслуживания (24 часа онлайн)
- Модернизация механизма в соответствии с эргономикой и простотой обслуживания.
- Наш принцип проектирования конструкции: простота обслуживания и установки, низкая стоимость обслуживания, не влияет на производство.
Добро пожаловать к нам в гости!
Компания Shanghai HD M&E Tech Co., Ltd расположена в Шанхае, Китай. Мы специализируемся на токарных станках с ЧПУ, вертикальных обрабатывающих центрах, горизонтальных обрабатывающих центрах, портальных обрабатывающих центрах, пятиосных обрабатывающих центрах, токарно-фрезерных центрах и различном другом оборудовании с ЧПУ. У нас есть более 200 видов станков. Качество и технология продукции достигли международного передового уровня.
Наше сотрудничество имеет более чем 80-летнюю историю производства станков. Здесь родились первые токарный, сверлильный и расточный станки. Они были одним из лидеров станкостроительной промышленности Китая и крупнейшим производителем станков в Китае. Продукция станков охватывает автомобили, авиацию, новую энергетику, строительную технику, корабли, клапаны насосов, подшипники, электронику 3C, пресс-формы и другие отрасли. Мы берем на себя миссию по предоставлению станков с передовыми технологиями, высоким качеством и хорошим обслуживанием нашим клиентам по всему миру!
Мы производственная компания.
Мы специализируемся на всех видах станков, таких как токарные станки с ЧПУ, фрезерные станки с ЧПУ, вертикальные обрабатывающие центры, обычные токарные станки, сверлильные станки, радиально-сверлильные станки и так далее.
Да, мы предоставляем нашим клиентам решения Smart CNC для повышения эффективности.
Мы заменим детали, которые оказались неисправными, в течение 12 месяцев.
начиная с даты накладной машины.
Пр-продажи:Индивидуальные решения, планирование и дизайн;Индивидуальное обслуживание
Послепродажное обслуживание: онлайн-обслуживание 7 дней, 24 часа, удаленное руководство установкой, стыковка с системой программного обеспечения клиента.
Продукция от разработки, проектирования, производства, сборки всего производственного процесса
осуществляется между заводами с полной производственной цепочкой, что является вашей самой надежной гарантией.
Мы можем предоставить такой вид услуг. Когда машины прибудут на место установки покупателя, мы можем своевременно направить инженеров-механиков и электриков для установки в соответствии с графиком покупателя. Все это можно процитировать и перечислить в договоре. Продавец будет сотрудничать с покупателем для оформления визы и подготовки к установке перед выездом за границу.
Первоначальный платеж T/T 30% при заказе, остаток платежа 70% перед отправкой. безотзывный аккредитив по предъявлении
