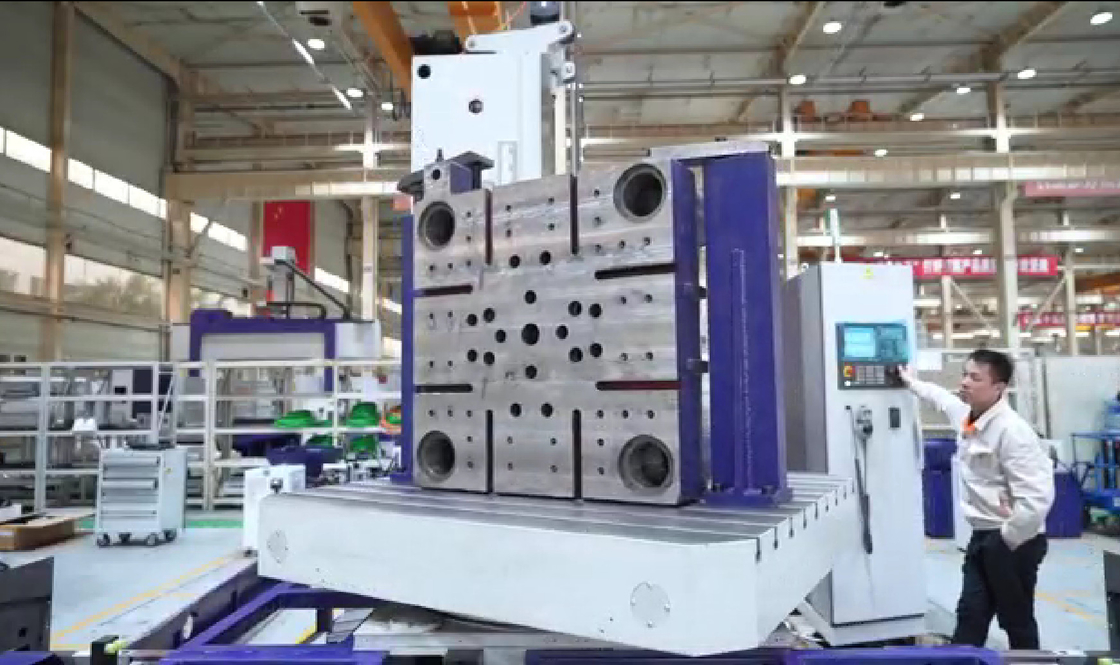

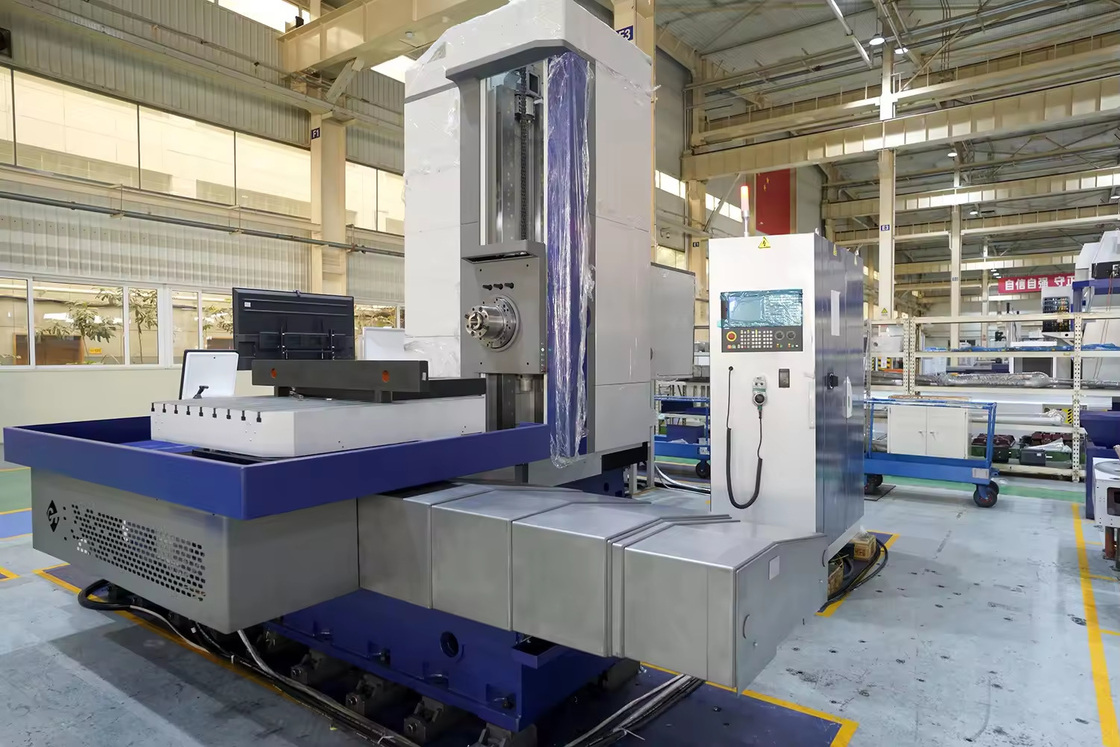

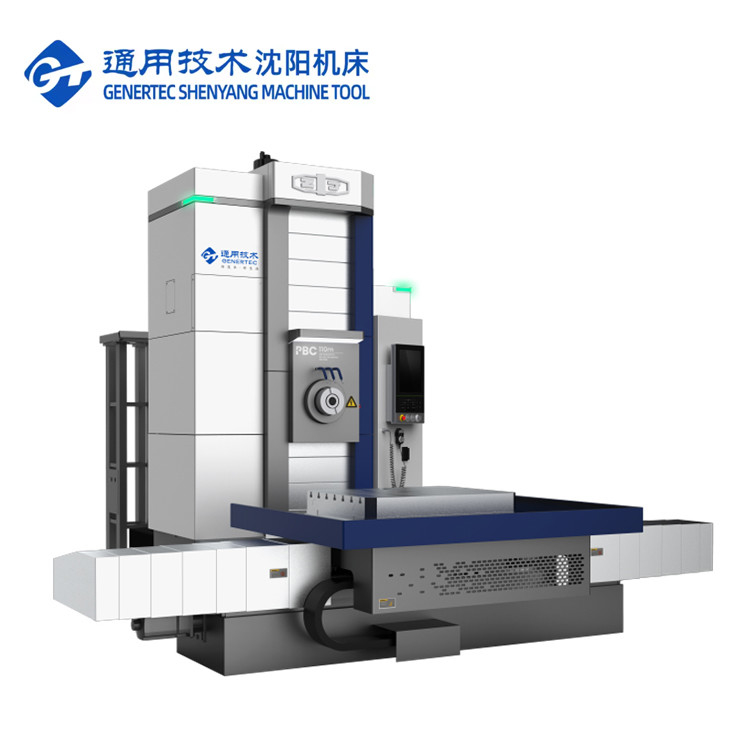

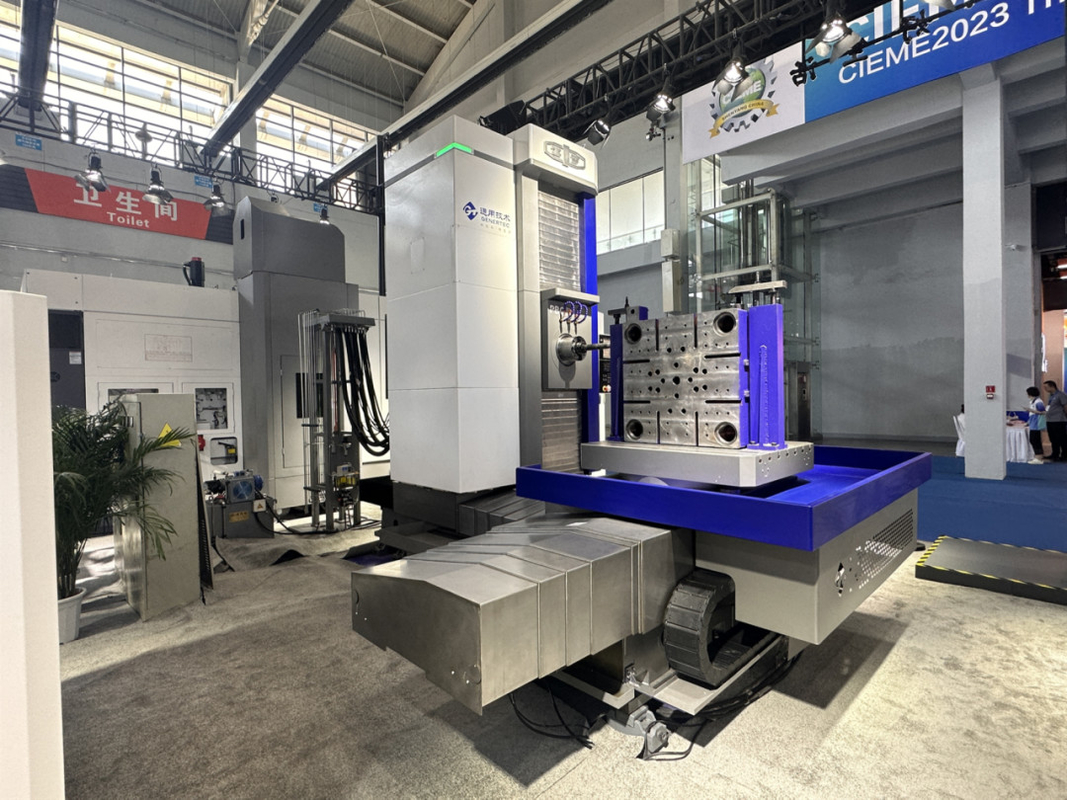

SMTCL Тяжелая 5-осевая фрезерная буровая машина PBC 110f SIEMENS System CNC буровая и фрезерная машина
Подробная информация о продукции
| Фирменное наименование: | SMTCL | Номер модели: | PBC110f |
|---|---|---|---|
| CNC или нет: | CNC | ключевое слово: | Горизонтальная CNC фрезерная буровая машина |
| Скорость вращения шпинделя: | 10-3000 оборотов/мин | Размер верстака: | 1250×1400 мм |
| Максимальная нагрузка рабочего стола: | 8 t | Поперечное движение X рабочего стола: | 2000/3000 мм |
| Вертикальное движение Y головки: | 1500/2000 мм | Продольное движениеZ колонны: | 1200/2000 мм |
| Проезд W шпинделя: | 550 мм | Проезд U наклоненного головной скользящего блока: | 140 мм |
| Выделить |
Машины для фрезерного отталкивания с 5 осями,CNC сверление и фрезерная машина,Система SIEMENS Фрезерная буровая машина |
||
Описание продукта
Описание продукта:
Характеристики продукта:
1"Горизонтальная фрезерная и буровая машина серии CNC внедряет передовые немецкие технологии в соответствии с спросом на рынке,В сочетании с зрелой структурой аналогичных станков нашей компании и развитием станков.
2"Использование модульного дизайна, то есть через стандартный интерфейс модули могут свободно комбинироваться различными способами для формирования вариантов продукции для удовлетворения различных потребностей рынка.Машина в основном фрезерная и буровая, а также может выполнять бурение, реминг, контрафасирование, повороты и повороты и другие процессы.

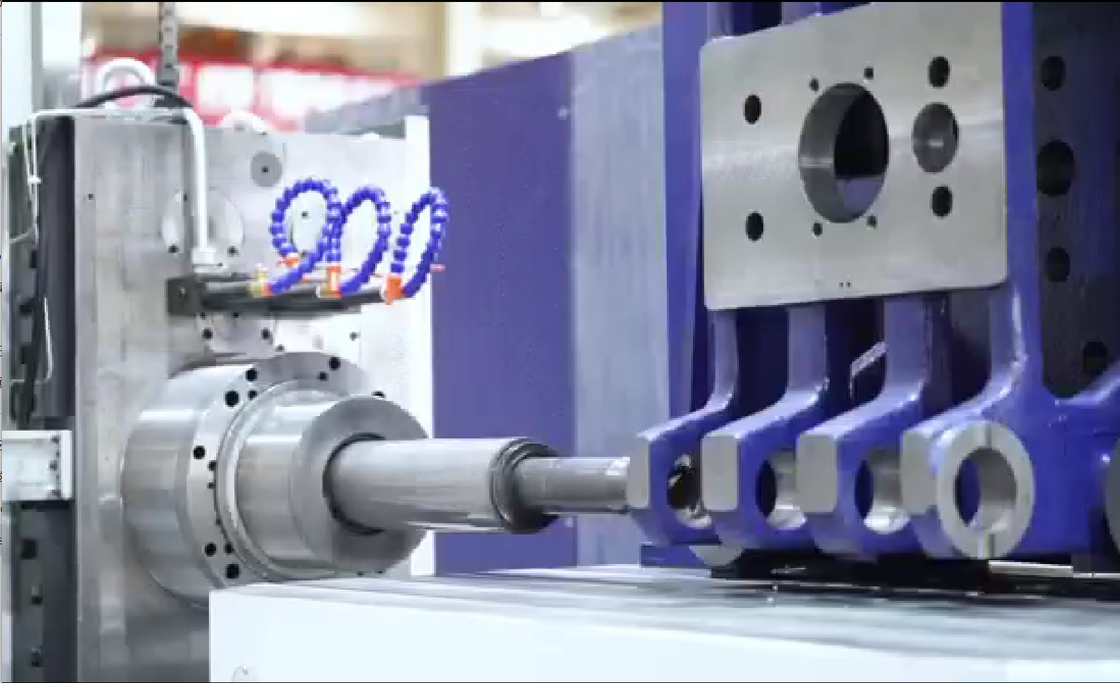

3, Особенно подходит для обработки пористых систем, отверстия расстояние требований более точные части коробки, машина может реализовать автоматическое позиционирование координат, но также может реализовать X, Y, Z,W, B любое соединение четырех координатных осей, может быть использовано для интерполяции контура дуги и трехмерной обработки поверхности.
4В соответствии с требованиями пользователей, может быть оснащен вертикальной CNC поворотной платформы, правого угла фрезерного аксессуаров для расширения диапазона технологий обработки машины.
Подробная информация о продукте:
|
Это...
|
Единица
|
PBC 110f
|
PBC 130f
|
PBC 160f
|
|
|
Размер рабочего стола
|
мм
|
1000×1250
|
1600×1800/2000×2000
|
2000×2000/2000×2500
|
|
|
Максимальная нагрузка рабочего стола
|
T
|
8
|
15
|
25
|
|
|
Диаметр шпинделя
|
мм
|
φ110
|
φ130
|
φ160
|
|
|
Диаметр головы
|
мм
|
φ630
|
φ730
|
φ900
|
|
|
Свертанные отверстия
|
|
ИС0 7:24 N0.50
|
|||
|
Спецификация ствола инструмента
|
|
JT50/BT50
|
|||
|
Скорость вращения шпинделя
|
r/min
|
10-3000
|
10-3000
|
10-2000
|
|
|
Скорость головы
|
r/min
|
10-200
|
10-125
|
10-100
|
|
|
Мощность основного двигателя
|
КВт
|
19.5/23.4
|
25/30
|
41/49.2
|
|
|
Максимальный крутящий момент шпинделя
|
Nm
|
1100/1300
|
2100/2600
|
3300/4000
|
|
|
Поперечное движение X рабочего стола
|
мм
|
2000/3000
|
2000/3000/4000
|
3000/4000/6000
|
|
|
Вертикальное движение Y головки
|
мм
|
1500/2000 года
|
1600/2000/2500
|
2000/25000/3000
|
|
|
Продольное движениеZ колонны
|
мм
|
1200/2000 года
|
1600/2000 года
|
2000
|
|
|
Проезд W шпинделя
|
мм
|
550
|
800
|
1000
|
|
|
Проезд U наклоненного головной скользящего блока
|
мм
|
140
|
200
|
330
|
|
|
Ротация рабочего стола B
|
°
|
0.001×360
|
|||
|
Расстояние от центра шпинделя до рабочего стола
|
мм
|
60-1560 гг.
|
100-1700
|
10-2100
|
|
|
Недовольство от сиденья и дождя.
|
мм
|
350
|
850
|
1100
|
|
|
Скорость подачи
|
X,Y,Z
|
мм/мин
|
1-8000
|
||
|
W
|
мм/мин
|
1-2400
|
1-3000
|
1-3000
|
|
|
У
|
мм/мин
|
1-2400
|
1-3000
|
1-3000
|
|
|
В.
|
r/min
|
0-1.5
|
|||
|
Скорость
|
X,Y,Z
|
м/мин
|
15
|
12
|
10
|
|
W
|
м/мин
|
2.4
|
3
|
3
|
|
|
У
|
м/мин
|
2.4
|
3
|
3
|
|
|
В.
|
r/min
|
1.5
|
|||
|
точность позиционирования
|
X,Y,Z
|
мм
|
XZ:0.015/0.01 ((Шкала решетки)
Ю:0.01 ((Шкала решетки)
|
||
|
W
|
мм
|
0.012
|
0.012
|
0.015
|
|
|
У
|
мм
|
0.032
|
|||
|
В.
|
""
|
6
|
|||
|
точность перемещения
|
X,Y,Z
|
мм
|
0.008
|
||
|
W
|
|
0.01
|
|||
|
У
|
мм
|
0.018
|
|||
|
В.
|
""
|
4
|
|||
|
Система с ЧПУ
|
|
|
SIEMENS 828D
|
||
Наше обслуживание:
Убедитесь, что вы получите высококачественную машину
1Все детали должны быть проверены.
4Обработка образцов каждой машины
5. 72 часа пробной работы до доставки
◆ 30 лет + история НИОКР, компания основана в 1993 году
◆ высокотехнологичный производитель с исследовательскими и конструкторскими возможностями
◆ Устойчивая и зрелая система поставок
◆ Молодые продавцы и инженеры для мгновенного обслуживания ((24 часа в режиме онлайн)
◆ Усовершенствование механизма в соответствии с эргономикой и легким обслуживанием
◆ Наш принцип конструкции: простое обслуживание и установка, низкая стоимость обслуживания, не влияет на производство
Часто задаваемые вопросы
Вопрос 1.Вы торговая или производственная компания?
начиная с даты накладной машины.
Предпродажи:Соответствующие решения, планирование и проектирование;Сервис один на один
Послепродажное обслуживание: 7 дней 24 часа на линии, дистанционное руководство установкой, стыковка с клиентской программной системой
Проводится между заводами с полной производственной цепочкой, что является вашей наиболее надежной гарантией.
