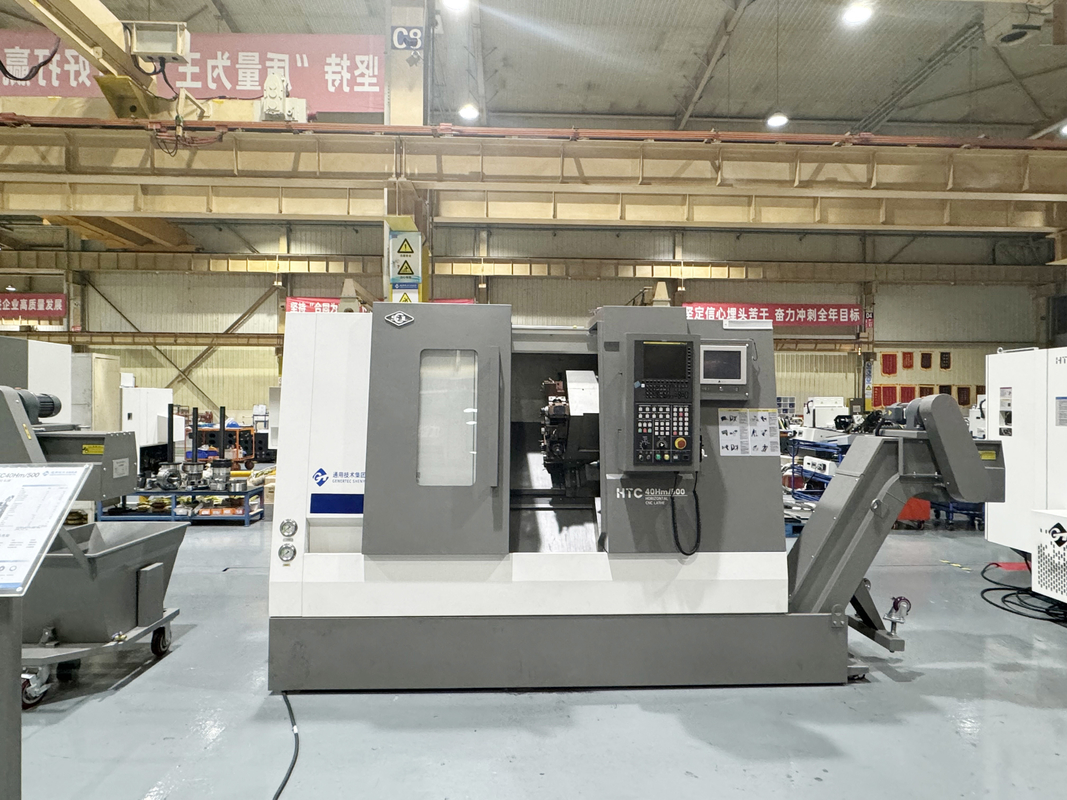

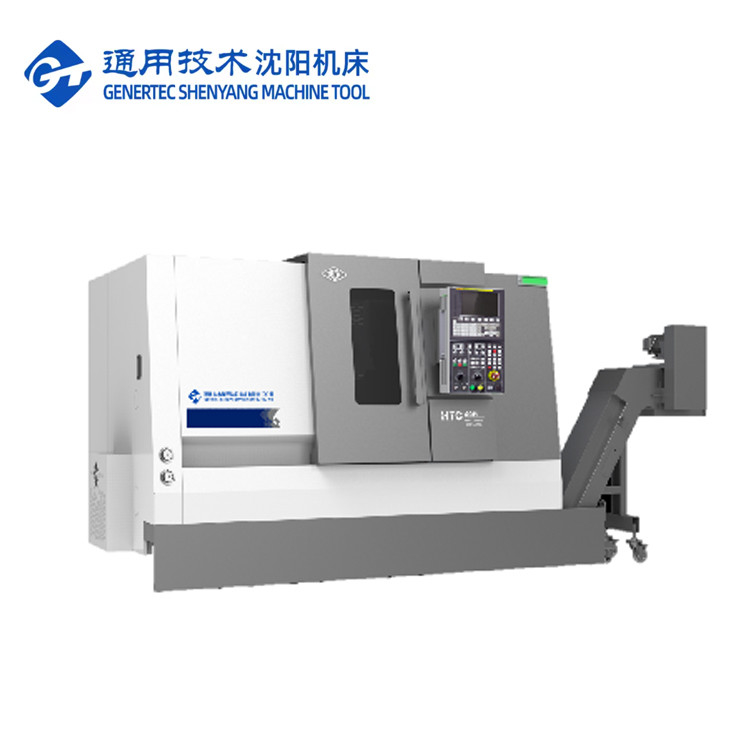

SMTCL CNC-оборотный центр с длинным винтом HTC40Hm BMT55 Сервосиловая башня CNC-оборотный центр с оси Y
Подробная информация о продукции
| Фирменное наименование: | SMTCL | Номер модели: | HTC 40Hm/500 |
|---|---|---|---|
| ЧПУ или нет: | ЧПУ | Ключевое слово: | Горизонтальный центр поворота с помощью ЦСН |
| Длина Max.Cutting: | 450 мм | Макс. диаметр резки.: | 350 мм |
| Макс. диаметр плавательного бассейна над кроватью: | 560 мм | перемещение по оси X: | 220 мм |
| перемещение по оси Z: | 510 мм | Скорость шпинделя: | 4500 оборотов/мин |
| Выделить |
BMT55 Горизонтальная 12-станционная силовая башня,HTC40Hm ЦНЦ-оборот,Центр обработки CNC с оси Y |
||
Описание продукта
Горизонтальный поворотный центр HTC40Hm был собран и усовершенствован с помощью научного анализа, оптимизации и передовых технологий производства и тестирования.Он имеет отличные характеристики резки и может удовлетворять требованиям обработки различных вращающихся деталей. Оснащенная сервоприводной башней, она может реализовать такие методы обработки, как повороты, фрезы и бурение.Задние части могут плотно примыкать при высокой скорости без удараОн отличается высокой точностью обработки и хорошей стабильностью и подходит для обработки деталей во многих отраслях промышленности.
- Высокоэффективный сервосистемный держатель инструмента
- Разделенный сервосток хвоста
- Высокая скорость движения двух осей
- Опциональная конфигурация оси Y для достижения многопоследовательной интегрированной обработки
- Высокоточный предварительно растянутый винт
- Технология компенсации ошибок
- Количественное определение стандартов процессов
- Строгие стандарты инспекции
- Машинные ложа и другие ключевые отливки из высококачественного чугуна
- Устройство с большим протяженностью шпинда
- Противогибающее седло с дуговой формой
- Небольшая конструкция шпинделя
Сервомотор непосредственно соединен с шариковым винтом через сцепление, что уменьшает промежуточные связи и обеспечивает беспробелную передачу.X- и Z-осе направляющие рельсы принимают импортные линейные рулевые рельсы для обеспечения высокой жесткости, хорошие динамические характеристики и точность, увеличение скорости работы и повышение эффективности производства.

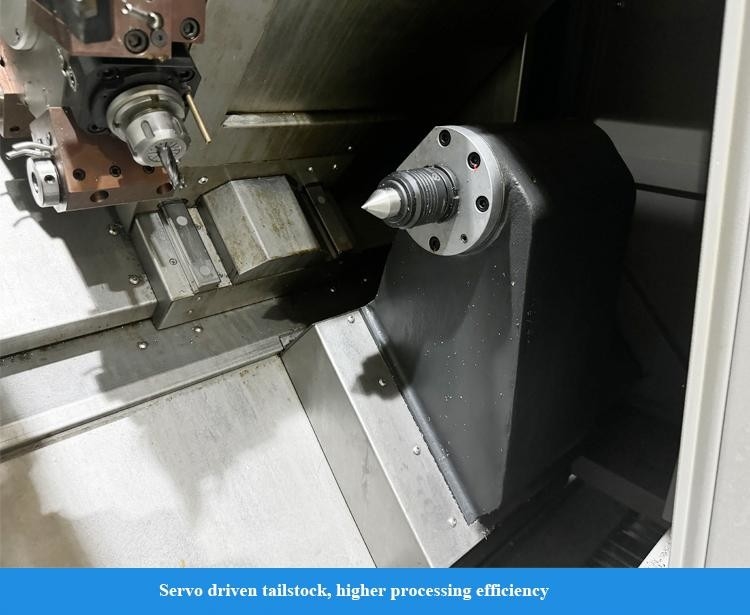

Задние элементы могут быть перемещены в опциональном сервоприводном режиме,который может точно контролировать и гибко регулировать скорость движения хвостового материала и рабочую зажимающую силу в соответствии с требованиями обработки, что позволяет хвостовой части быстро приблизиться к рабочей части и затянуться без удара, и может обеспечить обратную связь в режиме реального времени о положении затягивания.Он имеет верхний и нижний разделенный хвостовой ствол.,легко регулировать точность и повышать эффективность технического обслуживания.
Ось Х развивает двойную фиксированную опорное устройство и использует предварительно растянутый винт для эффективного компенсирования предварительного растяжения деформации и повышения температуры.Он сотрудничает со специальной уплотнительной структурой, чтобы уменьшить повышение температуры винта, тем самым достигая высокой точности и высокой точности стабильности подачи оборудования
Опциональная конфигурация Y-оси, в сочетании с башней BMT, высокоточной структурой оси C и различными держателями инструментов с двигателем, может реализовать сложную обработку поверхности с одной установкой.
Он использует высококачественный импортный винт класса C3 и направляющую рельсу класса H и напрямую управляется сервомотором для достижения отличной точности работы.
Протяженность проводной рельсы значительно увеличена, структура двигательной системы оптимизирована,и основной корпус седла кровати спроектирован в форме дуги, чтобы обеспечить общую жесткость важных компонентов..

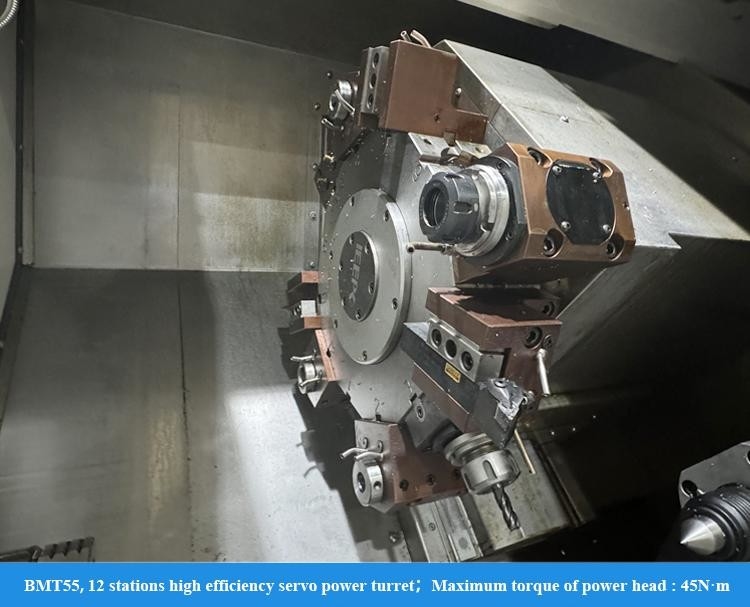

Стандартный интерфейс BMT, высокая жесткость соединения; инструмент управляется интерфейсом DIN1809, который имеет надежную трансмиссию и низкий показатель отказов;приводный двигатель установлен на боковой стороне и компактный по структуре;Он оснащен высокоточной осью С и тормозным устройством для достижения высокоэффективной интегрированной обработки поворота, фрезы и бурения.
Опциональный внутренний холодный держатель инструмента и водозабор из центра инструмента реализуют эффективное удаление щелочей во время обработки внутренних отверстий и обеспечивают качество обработки
Материал заготовки: HT200
Модель инструмента: Ф20 квадратная плечевая фрезерная реза
Состояние охлаждения: охлаждение водой
Материал заготовки: HT200
Модель инструмента: Ф16 свинцовая свертка
Состояние охлаждения: охлаждение водой
| Проект | Единица | HTC 40H ((Q) m/500 | HTC 40H ((Q) m/1000 |
|---|---|---|---|
| Макс, режу диаграмму. | мм | Φ350 | Φ350 |
| Максимальная длина резки | мм | 450 | 950 |
| Макс. Плыть под кроватью. | мм | Φ560 | Φ560 |
| Макс. плавание на слайде. | мм | Φ350 | Φ350 |
| Свинцовый | |||

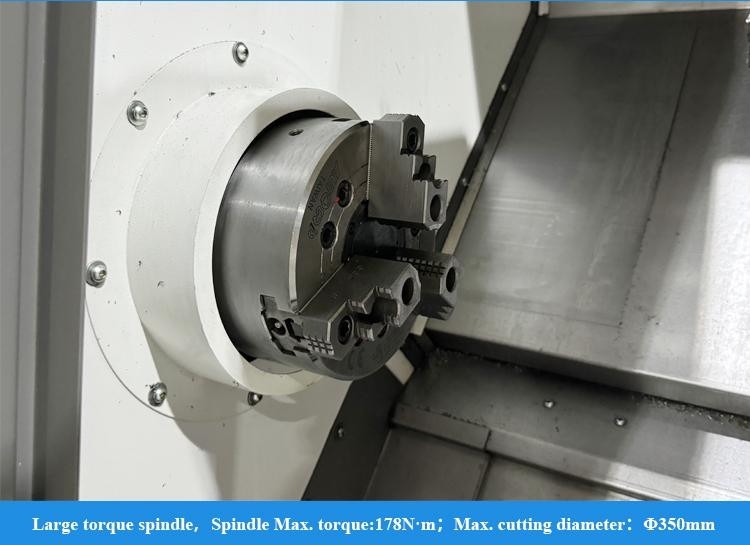

| Модель спиндового носа | A2-6 | A2-6 | |
| Передний подшипник с внутренней диаграммой. | мм | 100 | 100 |
| Конькость шпинделя и размер отверстия | 1:20;Φ70 | 1:20;Φ70 | |
| Диаметр отверстия шпинделя | Φ65 | Φ65 | |
| Макс. Бар-диа. | мм | Φ50 | Φ50 |
| Диапазон скоростей шпинда | r/min | 4500 | 4500 |
| Номинальный крутящий момент шпинда | N·m | 130 ((800 р/мин) | 130 ((800 р/мин) |
| Максимальный момент вращения шпинделя | N·m | 230 ((600 р/мин) | 230 ((600 р/мин) |
| Ось X/Z | |||
| Быстрое движение оси X/Z | м/мин | 30 | 30 |
| Поездка по оси X | мм | 220 | 220 |
| Поездка по оси Z | мм | 510 | 1000 |
| Остров | |||
| Путешествия хвостовых животных | мм | 500 | 500 |
| Способ привода хвостового состава | Гидравлический привод | Гидравлический привод | |
| Конический хвостоход конический отверстий | Морзе | МТ-5 | МТ-5 |
| Башня | |||
| Тип башни | Горизонтальная 12-станционная силовая башня | Горизонтальная 12-станционная силовая башня | |
| Высота центра | мм | 100 | 100 |
| Точность повторного позиционирования индексации башни | Сек. | ±1.6 | ±1.6 |
| Размер инструмента | мм | 25 | 25 |
| Если можно выбрать инструмент поблизости | Да, да. | Да, да. | |
| Интерфейс держателя электроинструмента | BMT55 | BMT55 | |
| Максимальная мощность бурения | мм | 16х0.2 | 16х0.2 |
| Максимальная мощность фрезы | мм | 14х10х40 | 14х10х40 |
| Максимальная пропускная способность | мм | M12x1.5 | M12x1.5 |
| Прочие | |||
| Расстояние между центром шпинделя и полом | мм | 1050 | 1050 |
| Чистая масса инструментальной машины | в кг | 4200 | 4750 |
|
Примечание: параметры, приведенные в таблице, предназначены только для справки. Стандартная конфигурация:
|
|||
Убедитесь, что вы получите высококачественную машину
- Все детали должны быть проверены.
- Более 100 контролей производственных процессов
- Более 200 пунктов проверки
- Обработка образцов каждой машины
- 72-часовой пробный ход до доставки
- Высочайшее качество, требования клиентов на первом месте.
- 30 лет + история исследований и разработок, компания основана в 1993 году
- Высокотехнологичный производитель с исследовательскими и конструкторскими возможностями
- Стабильная и зрелая система поставок
- Молодые активные продавцы и инженеры для мгновенных услуг ((24 часа в режиме онлайн)
- Модернизация механизма в соответствии с эргономикой и легким обслуживанием
- Наш принцип конструкционного проектирования: легкое обслуживание и установка, низкая стоимость обслуживания, не влияет на производство
Добро пожаловать к нам!
Shanghai HD M&E Tech Co., Ltd находится в Шанхае, Китай. Мы специализируемся на CNC-вертикальной станции, вертикальном станке, горизонтальном станке, портальном станке, пятиосном станке,станции по обработке и различные другие станции с ЧПУУ нас более 200 видов станков. Качество и технологии продукции достигли международного уровня.
Наша фабрика имеет более чем 80-летнюю историю производства станков-инструментов.Они были одним из лидеров китайской промышленности станков и крупнейшего производства станков в КитаеПродукция изделий из станков-инструментов охватывает автомобили, авиацию, новую энергетику, строительную технику, корабли, насосные клапаны, подшипники, 3C-электронику, формы и другие отрасли.Мы берем на себя миссию предоставления инструментальных машин с ведущей технологией, высокое качество и хорошее обслуживание наших клиентов по всему миру!
Послепродажное обслуживание: 7 дней 24 часа на линии, дистанционное руководство установкой, стыковка с клиентской программной системой
