SMTCL Маленькие детали обработки HTC16H Металлический наклонный ложе CNC токарный станции 8 горизонтальные CNC токарные станции

SMTCL Маленькие детали обработки HTC16H Металлический наклонный ложе CNC токарный станции 8 горизонтальные CNC токарные станции

Name: SMTCL Маленькие детали обработки HTC16H Металлический наклонный ложе CNC токарный станции 8 горизонтальные CNC токарные станции
Brand: Shanghai HD M&E Tech Co., Ltd.
SKU: HTC 16H
Availability: InStock

Маленькие детали обработки станков с ЧПУ

Горизонтальные станки с ЧПУ

Металлическая наклонная кровать CNC-вертотехника

Место происхождения:

КНР

Фирменное наименование:

SMTCL

Сертификация:

CE ISO certification

Номер модели:

HTC 16H

Свяжитесь с нами

Запросите цитату

Подробная информация о продукции

Фирменное наименование:

SMTCL

Model Number:

HTC 16H

CNC or Not:

CNC

Ключевое слово:

Горизонтальный CNC поворотный стан

Max.cutting length:

160 mm

Max. cutting dia.:

160 mm

Макс. Плыть под кроватью.:

420 мм

X axis travel:

145 mm

Z axis travel:

205 mm

Spindle speed:

6000 r/min

Условия оплаты и доставки

Количество мин заказа

Упаковывая детали

Деревянный корпус, оловянный багажник, другие мореходные упаковки

Время доставки

45-60 дней

Условия оплаты

T/T, L/C, Western Union

Поставка способности

50 комплектов в месяц

Родственные продукты

Видео

СМТКЛ СНК редукторная фрезерная машина Комбо T5.2-500Q Swing диаметр 560 мм Fanuc наклонная кровать CNC редукторная машина

Лучшая цена

Видео

SMTCL CNC токарный станц HTC40H высокоэффективный длительный путь шаровой клетки Моторная вала обработки наклонного кровати CNC токарный станц

Лучшая цена

Видео

SMTCL горизонтальный станковой станковой станк HTC40H/500 Автомобильные мандрилы Моторные валы Редукторные валы Обработка станковой станки

Лучшая цена

Видео

CNC-оборотный центр HTC40Hm Длиннопротяженный рукавный шпиндель BMT55 Сервосиловая башня CNC-оборотный центр с оси Y

Лучшая цена

Свяжитесь с нами

+8613916455787

sales@huidijd.com

86-021-61195255

Свяжитесь сейчас

Описание продукта

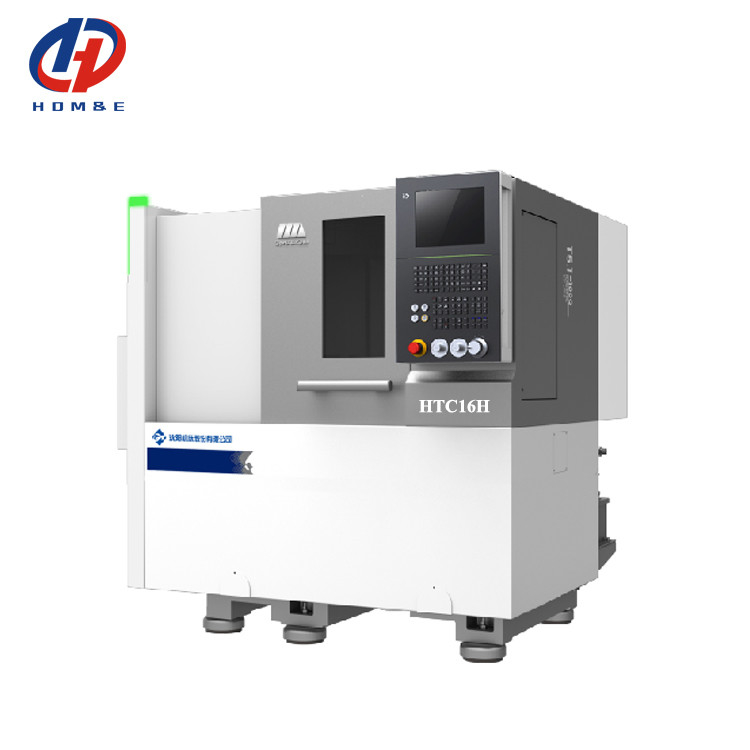

SMTCL Маленькие детали обработки HTC16H Металлический наклонный ложе CNC токарный станции 8 горизонтальные CNC токарные станции 0

Описание продукта:

Высокопроизводительный токарный станк с компактной конструкцией удовлетворяет требованиям к высокой эффективности и низкому уровню неисправности.Разумное расположение функциональных частей, удобная эксплуатация и ремонт конструкции шпинделя и обеспечивает более высокую стабильность и надежность.Машинный инструмент наклонен на 45° и обладает преимуществами гладкого удаления щелочей наклоненного слоя.Интегральная полная защита, лучшая водонепроницаемость и чип-стойкость, отличная эргономика и удобство эксплуатации.

Характеристики продукта:

1Высокая точность.

* Структура предварительного натяжения питательного вала

* Высокоточный шаровой винт C3

* Структура тепловой устойчивости всей машины

2Эффективно.

* Скорость шпинделя 5000 оборотов в минуту

* Два оси быстрого сдвига 30 м/мин

* Высокоэффективная серворежущая башня

3. Высокая производительность

* Небольшой след

* Стандарт химического процесса

* Строгий стандарт инспекции

Преимущество продукта:

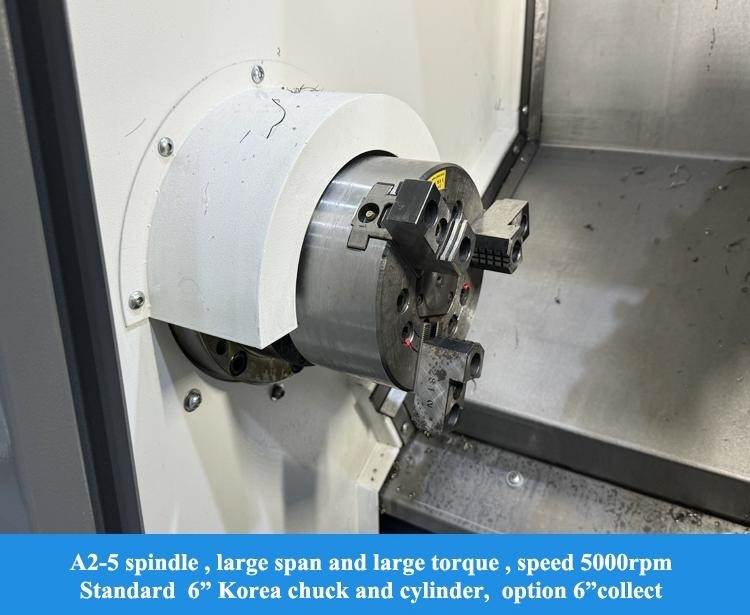

* Высококачественный шпиндель с рукавами

Принять импортные подшипники, большой размер подшипника протяженности, удовлетворить требованиям высокой жесткости, высокий крутящий момент, высокая точность, легкая установка и обслуживание.Важная поверхность соединения легко реализовать процесс скребки и обеспечить контактную жесткостьСиметричная структура головки улучшает управляемость тепловой деформации.

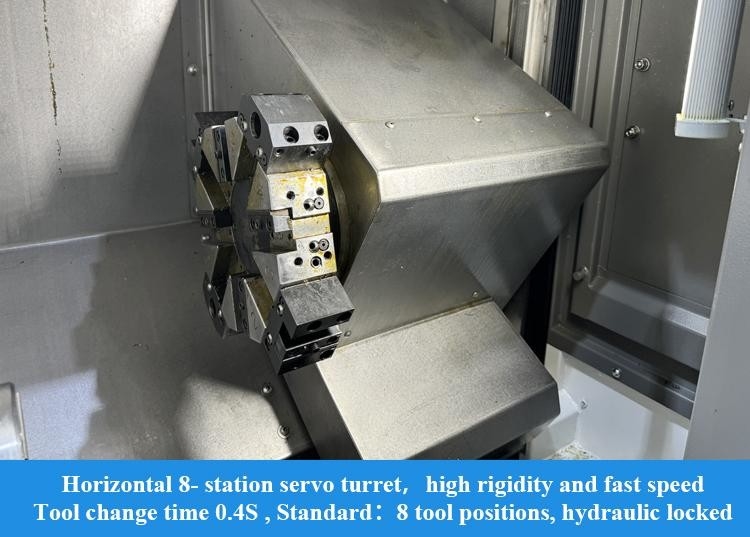

* Сервотурна

Сервомотор используется для управления точным вращением головы резки, а смене инструмента соседней станции требуется только 0,4 с, что быстро, а эффективность обработки высока.Тройная дисковая структура, гидравлическая блокировка, полная жесткость.

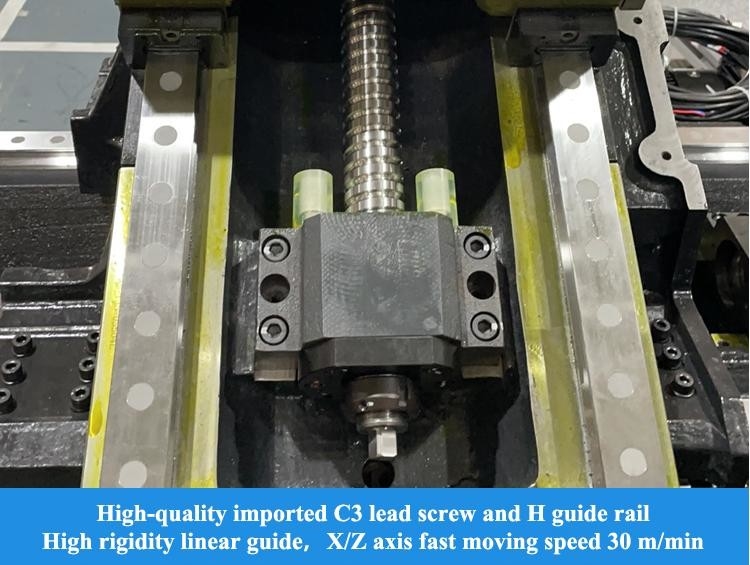

* Структура кормов

Линейная проводная рельса используется для оптимизации жесткости, стабильности и срока службы проводной рельсы, в то время как две оси быстрые 30 м/мин,и эффективность обработки выше Ось X принимает предтяжелую структуру, чтобы уменьшить влияние температуры на точность и улучшить стабильность точности обработки;

SMTCL Маленькие детали обработки HTC16H Металлический наклонный ложе CNC токарный станции 8 горизонтальные CNC токарные станции 1

Применение в промышленности:

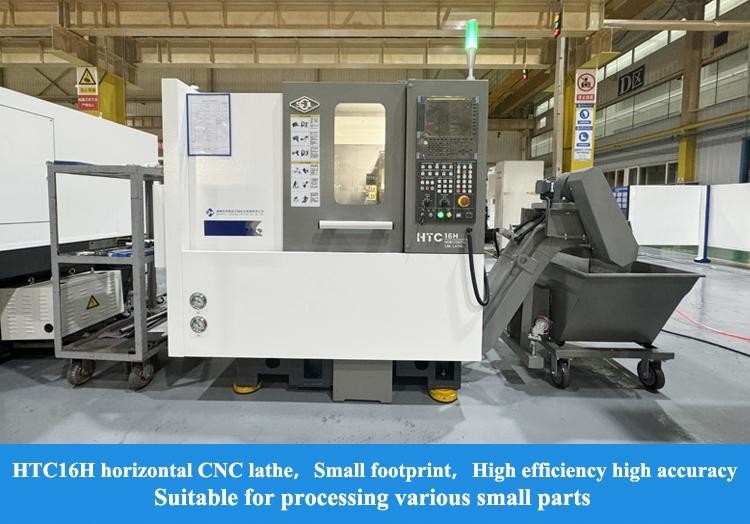

HTC16H series CNC horizontal lathe is a small-size CNC product designed and manufactured toadapt to market demand on the basis of numerous years of technology accumulation and experience of ourfactory for production of CNC lathe. Машины-инструменты обладают такими характеристиками, как экономичность, эффективность, энергосбережение, высокая точность позиционирования и простота обслуживания,и является продуктом первоочередного выбора для обработки мелких компонентов в таких отраслях промышленности, как автомобильные машины., оборудования и электроники и т.д.

SMTCL Маленькие детали обработки HTC16H Металлический наклонный ложе CNC токарный станции 8 горизонтальные CNC токарные станции 2

Параметры продукта:

Позиции		Единица	HTC16H ((Q)
Максимальный диаметр поворота		мм	Φ 160
Максимальная длина поворота		мм	160
Максимальный диаметр подкачки над кроватью		мм	Φ 420
Максимальный диаметр раскачивания над слайдом		мм	Φ 160
Свинцовый	Тип носа шпинделя		А2-5.
	Внутренний диаметр переднего подшипника	мм	Φ 90
	Конькость шпинделя и размер отверстия		1:20 ; Φ 62
	Диаметр отверстия шпинделя	мм	Φ 56
	Максимальный диаметр стержня	мм	Φ44
	Стандартные размеры винта	дюйм	6
	Максимальная скорость вращения шпинделя	r / мин	5000
	Номинальный крутящий момент шпинделя	Nm	35 (2000 р / мин)
	Максимальный крутящий момент шпинделя	Nm	70 (1500 р / мин)
	Основная выходная мощность двигателя непрерывная/ 15 минут	КВт	7.5 / 1 1
Две оси	Скорость скоростного движения по оси X/Z	м/мин	30
	Поездка по оси Х	мм	145
	Поездка по оси Z	мм	205
Башня инструмента	Тип инструментальной башни		Горизонтальный 8-станционный сервоинструментальный держатель
	Высота центра башни инструмента	мм	63
	Индексация башни инструмента точность повторного позиционирования	Сек.	±1.6
	Если можно выбрать инструмент из диска инструментов рядом		Да, да.
Охлаждение и удаление щелочей	Давление охлаждающего насоса	бар	1.5
	Поток охлаждающего насоса	Л/мин	30
	Вместимость водяного бака	Л	70
	Форма конвейера с щебнями		Тип цепной пластины
Прочие	Расстояние от центра шпинделя до основания постели	мм	926
	Чистая масса инструментальной машины	в кг	2600
	Общая мощность	КВА	23
	Размеры станка-инструмента (длина х ширина х высота)	мм	1750 × 1580 × 1650

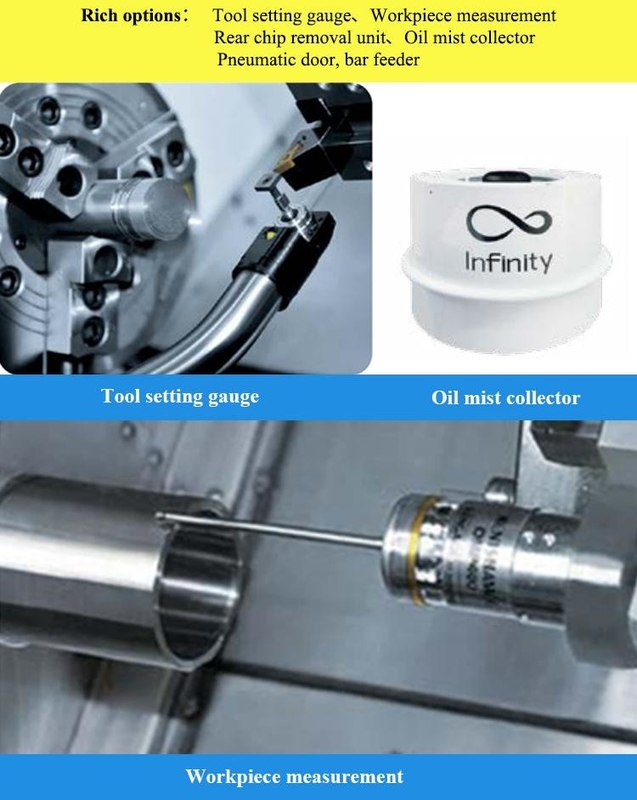

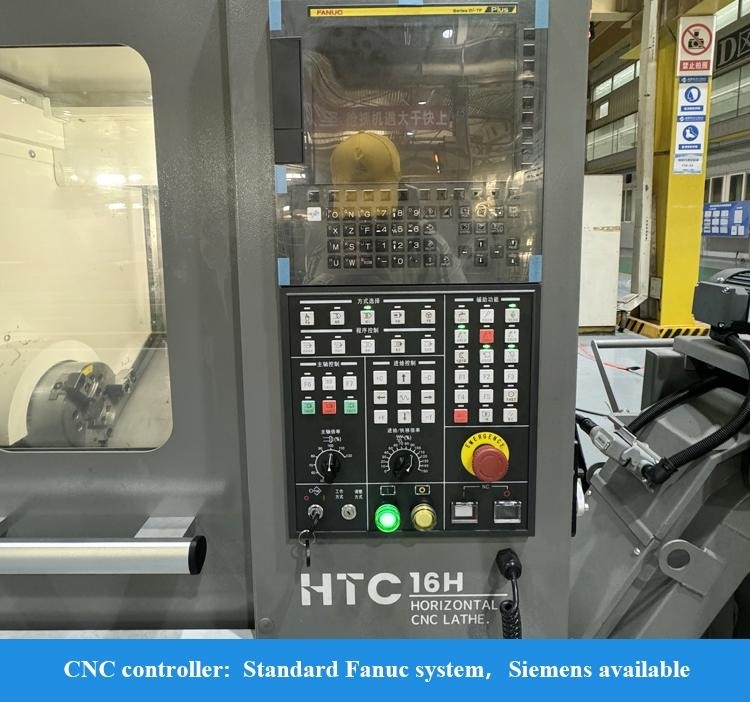

Стандартная конфигурация: 1Система FANUC-0i-TF Plus (5) (серия H/S) 2Система GSK988TA (серия Q) 3"Вертовой винт" 4"Глубокий цилиндр с маслом" 58-станционный сервоинструментальный вагон		Необязательная конфигурация: 1Система Siemens 2"Устройство инструмента" 312-станционный сервоинструментальный вагон 4Измерение заготовки 5Каретка для инструментов 6"Сборник масляного тумана" 7Заднее устройство для удаления микросхем 8"Обнаружение инструмента" 9Пневматические двери.

Испытательные элементы		Национальный стандарт	заводской стандарт
Точность обработанной заготовки		IT6	IT6
Круглость обработанной заготовки		00,005 мм / Ф3 2 мм	0.00 2 мм / Ф40 мм
Консистенция обработанной заготовки		0.015 мм / 1 05 мм	0.008 мм / 1 2 0 мм
Плоскость обработанной заготовки		0,015 мм / Ф 12 0 мм	00,06 мм / Ф 1 00 мм
Поверхностная шероховатость обработанной заготовки		Ra 1,6 мкм	Ra 1,25 мкм
Точность позиционирования	Ось X	0.022 мм	00,008 мм
Точность позиционирования	Ось Z	0.022 мм	00,008 мм
Точность повторного позиционирования	Ось X	00,006 мм	00,004 мм
Точность повторного позиционирования	Ось Z	00,006 мм	00,004 мм

Наше обслуживание:

Убедитесь, что вы получите высококачественную машину
1Все детали должны быть проверены.

2Более 100 производственных процессов
3Более 200 пунктов проверки
4Обработка образцов каждой машины
5. 72 часа пробной работы до доставки

Почему выбирать нас:

◆ Высочайшее качество, требования клиентов на первом месте
◆ 30 лет + история НИОКР, компания основана в 1993 году
◆ высокотехнологичный производитель с исследовательскими и конструкторскими возможностями
◆ Устойчивая и зрелая система поставок
◆ Молодые продавцы и инженеры для мгновенного обслуживания ((24 часа в режиме онлайн)
◆ Усовершенствование механизма в соответствии с эргономикой и легким обслуживанием
◆ Наш принцип конструкции: простое обслуживание и установка, низкая стоимость обслуживания, не влияет на производство

О нас:

Добро пожаловать к нам!

Shanghai HD M&E Tech Co., Ltd расположен в Шанхае, Китай. Мы специализируемся на CNC-токарном станке, вертикальном обрабатывающем центре, горизонтальном обрабатывающем центре, портальном обрабатывающем центре, пятиосновом обрабатывающем центре,станции по обработке и различные другие станции с ЧПУУ нас более 200 видов станков. Качество и технологии продукции достигли международного уровня.

Группа SMTCL и SYMGЭто наша сотрудничающая фабрика, с более чем 80-летней историей производства станков. Первый токарный станк, буровая машина и буровая машина родились здесь.Они были одним из лидеров китайской промышленности станков и крупнейшего производства станков в КитаеПродукция изделий из станков-инструментов охватывает автомобили, авиацию, новую энергетику, строительную технику, корабли, насосные клапаны, подшипники, 3C-электронику, формы и другие отрасли.Мы берем на себя миссию предоставления инструментальных машин с ведущей технологией, высокое качество и хорошее обслуживание наших клиентов по всему миру!

Наш завод:

Часто задаваемые вопросы

Вопрос 1.Вы торговая или производственная компания?

Мы производственная компания.

Вопрос 2: Какие основные продукты вашей компании?

Мы специализируемся на всех видах машин, таких как CNC-вертикальный стан, CNC-фрезерная машина, вертикальный стан, обычный стан, буровая машина, радиальная буровая машина и так далее.

Q3. Можете ли вы предоставить индивидуальную машину или SPM (Машину специального назначения)?

Да, мы предоставляем умные решения CNC для наших клиентов с целью повышения эффективности.

Вопрос 4: Каковы ваши гарантийные условия?

Мы будем поставлять замену для деталей, которые окажутся неисправными в течение 12 месяцев,
начиная с даты накладной машины.

Вопрос 5: Какие услуги?
Предпродажи:Соответствующие решения, планирование и проектирование;Сервис один на один
Послепродажное обслуживание: 7 дней 24 часа на линии, дистанционное руководство установкой, стыковка с клиентской программной системой

Вопрос 6: Почему вы выбрали вашу компанию?

Продукция от разработки, проектирования, производства, сборки всего производственного процесса
Проводится между заводами с полной производственной цепочкой, что является вашей наиболее надежной гарантией.

Q7: Может ли ваша компания отправить технический персонал в нашу компанию и направить наших рабочих за границу?

Когда машины прибывают на место установки покупателя, мы можем своевременно отправить механических и электрических инженеров для установки в соответствии с графиком покупателя.Все это можно процитировать и перечислить в контрактеПродавец будет сотрудничать с покупателем для оформления визы и подготовки к установке до выезда за границу.

Вопрос 8: Каковы условия оплаты?

T/T 30% первоначальный платеж при заказе, 70% остаток перед отправкой.
