SMTCL горизонтальный станковой станковой станк HTC40H/500 Автомобильные мандрилы Моторные валы Редукторные валы Обработка станковой станки

SMTCL горизонтальный станковой станковой станк HTC40H/500 Автомобильные мандрилы Моторные валы Редукторные валы Обработка станковой станки

Моторные валы CNC-вертокол

Автомобильные мастерские станки с ЧПУ

Огненные валы CNC токарный станк

Место происхождения:

Китай

Фирменное наименование:

SMTCL

Сертификация:

CE ISO certification

Номер модели:

HTC 40H/500

Свяжитесь с нами
Запросите цитату
Подробная информация о продукции
Фирменное наименование:
SMTCL
Номер модели:
HTC 40H/500
CNC или нет:
CNC
Ключевое слово:
Горизонтальный центр поворота с помощью ЦСН
Длина Max.Cutting:
500 мм
Максимальн Вырезывание Dia.:
380mm
Макс. Плыть под кроватью.:
560 мм
Поездка по оси X:
200 мм
Поездка по оси Z:
560 мм
Скорость вращения шпинделя:
4500 об/мин
Условия оплаты и доставки
Количество мин заказа
1
Упаковывая детали
Деревянный корпус, оловянный багажник, другие мореходные упаковки
Время доставки
45-60 дней
Условия оплаты
T/T, L/C, Western Union
Поставка способности
50 комплектов в месяц
Описание продукта

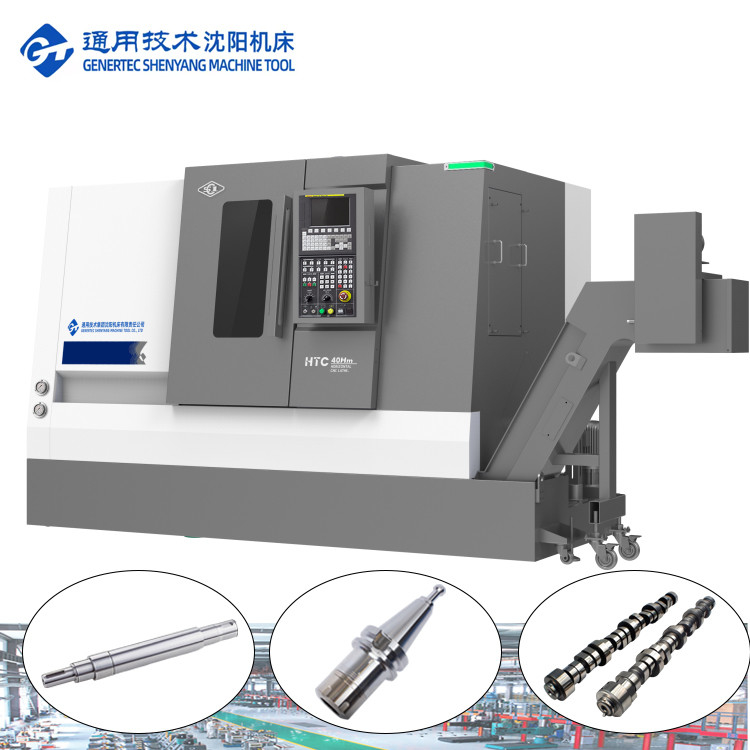

SMTCL горизонтальный станковой станковой станк HTC40H/500 Автомобильные мандрилы Моторные валы Редукторные валы Обработка станковой станки 0

Описание продукта:

SMTCL Горизонтальный CNC-вертокол HTC40H/500 Автомобильные мандрилы Моторные валы Редукторные валы Обработка CNC-вертокол
Новое поколение станков CNC HTC-H/S оптимизировано с помощью профессионального программного обеспечения для проектирования и анализа, сборки, проверки и улучшения с использованием передовых технологий производства и испытаний.Они имеют хорошую производительность резки и могут соответствовать обработке различных вращающихся частей.
CNC-вертовые станки HTC 40H/500занимают небольшую площадь и подходят для высокоточной обработки различных деталей небольшого размера, эффективно отвечая обработке автомобилей, подшипников, оборудования, медицины и других отраслей промышленности.

Характеристики продукта:

1Высокая эффективность
◆ Высокая скорость движения по двум осинам
◆ Разделенный сервосток
◆ высокоэффективный сервоинструментатор
◆ Опциональная мультисеквентная интегральная обработка с подшпинделем
2Высокая точность.
◆ высокоточный предварительно растянутый винт
◆ Технология компенсации ошибок
◆ Количественное определение стандартов процессов
◆ Строгие стандарты проверки
3Высокая жесткость
◆ высококачественное литовое ложе и другие ключевые отливки
◆ Большое расстояние между спинделями
◆ Вогнутый разрыв в постели
◆ Небольшая конструкция шпинделя

Подробная информация о продукте:

SMTCL горизонтальный станковой станковой станк HTC40H/500 Автомобильные мандрилы Моторные валы Редукторные валы Обработка станковой станки 1
Быстрая скорость: 30 м/мин.
Сервомотор непосредственно соединен с шариковым винтом через сцепление, что уменьшает промежуточные связи и обеспечивает беспробелную передачу.X- и Z-оси направляющие рельсы принимают импортные линейные рулевые рельсы для обеспечения высокой жесткости, хорошие динамические характеристики и точность, увеличение скорости работы и повышение эффективности производства.


SMTCL горизонтальный станковой станковой станк HTC40H/500 Автомобильные мандрилы Моторные валы Редукторные валы Обработка станковой станки 2

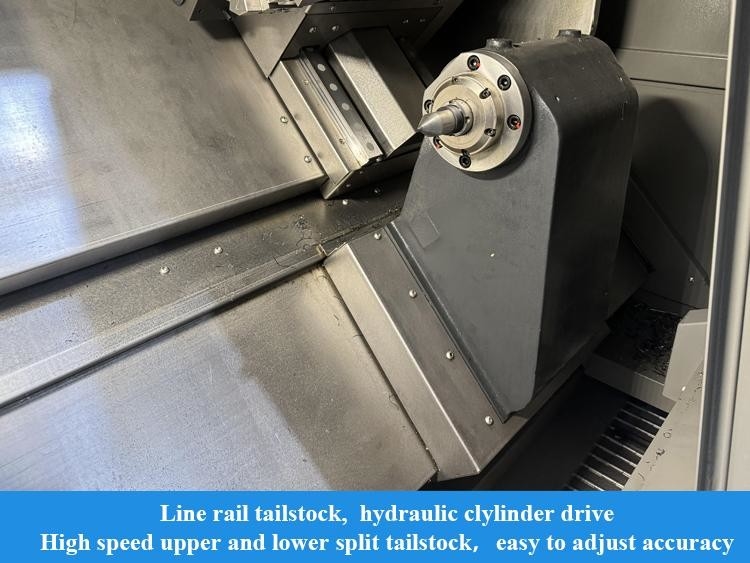

Сплит серво хвостовой ствол
Задние элементы могут быть перемещены в опциональном сервоприводном режиме,который может точно контролировать и гибко регулировать скорость движения хвостового материала и рабочую зажимающую силу в соответствии с требованиями обработки, что позволяет хвостовой части быстро приблизиться к рабочей части и затянуться без удара и может обеспечить обратную связь в режиме реального времени о положении затягивания.улучшить производство
Он использует верхний и нижний разделенный хвостовой ствол, легкий для регулирования точности и повышения эффективности технического обслуживания.
SMTCL горизонтальный станковой станковой станк HTC40H/500 Автомобильные мандрилы Моторные валы Редукторные валы Обработка станковой станки 3
Двойная фиксированная предварительно натянутая конструкция
Ось Х развивает двойную фиксированную опорное устройство и использует предварительно растянутый винт для эффективного компенсирования предварительного растяжения деформации и повышения температуры.Он сотрудничает со специальной уплотнительной структурой, чтобы уменьшить повышение температуры винта, тем самым достигая высокой точности и высокой точности стабильности подачи оборудования
SMTCL горизонтальный станковой станковой станк HTC40H/500 Автомобильные мандрилы Моторные валы Редукторные валы Обработка станковой станки 4
Конфигурация оси Y
Опциональная конфигурация Y-оси, в сочетании с башней BMT, высокоточной структурой оси C и различными держателями инструментов с двигателем, может реализовать сложную обработку поверхности с одной установкой.
SMTCL горизонтальный станковой станковой станк HTC40H/500 Автомобильные мандрилы Моторные валы Редукторные валы Обработка станковой станки 5

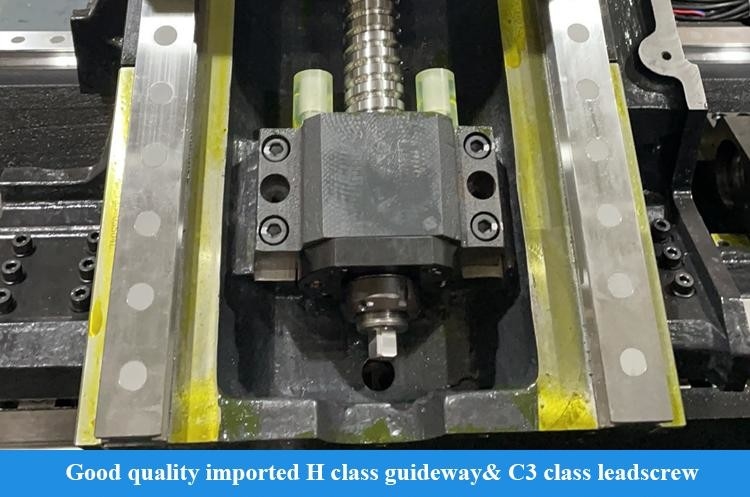

Высокоточный шаровой винт
Он использует высококачественный импортный винт класса C3 и направляющую рельсу класса H, и напрямую управляется сервомотором для достижения отличной точности работы.
SMTCL горизонтальный станковой станковой станк HTC40H/500 Автомобильные мандрилы Моторные валы Редукторные валы Обработка станковой станки 6

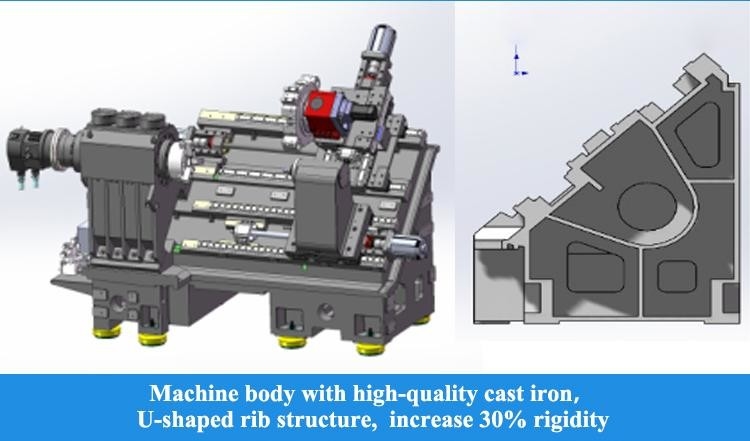

Противосгибающее седло
Протяженность проводной рельсы значительно увеличена, структура двигательной системы оптимизирована,и основной корпус седла кровати спроектирован в форме дуги, чтобы обеспечить общую жесткость важных компонентов..
SMTCL горизонтальный станковой станковой станк HTC40H/500 Автомобильные мандрилы Моторные валы Редукторные валы Обработка станковой станки 7

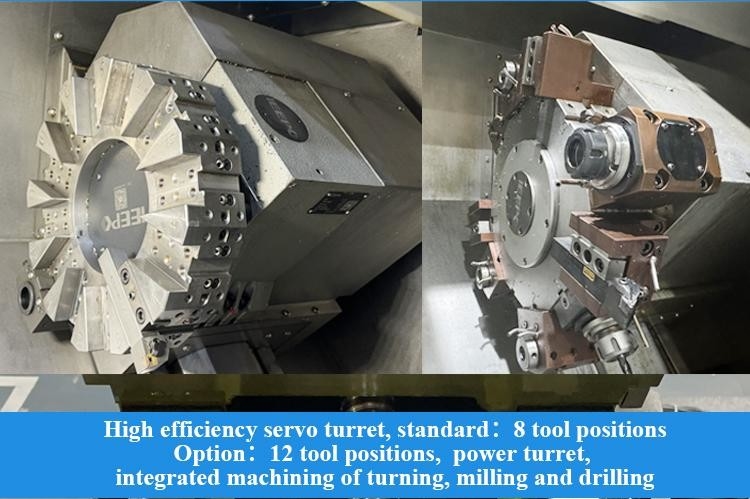

Эффективная сервоприводная башня
Стандартный интерфейс BMT, высокая жесткость соединения; инструмент управляется интерфейсом DIN1809, который имеет надежную трансмиссию и низкий уровень отказов;приводный двигатель установлен на боковой стороне и компактный по структуре;Он оснащен высокоточной осью С и тормозным устройством для достижения высокоэффективной интегрированной обработки поворота, фрезы и бурения.
SMTCL горизонтальный станковой станковой станк HTC40H/500 Автомобильные мандрилы Моторные валы Редукторные валы Обработка станковой станки 8

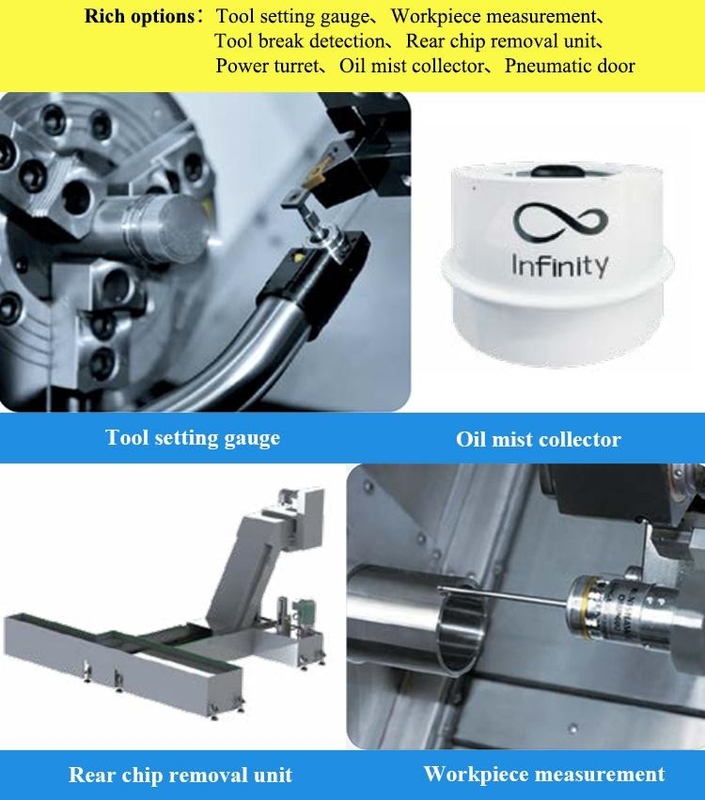

Внутренний держатель инструмента охлаждения
Опциональный внутренний холодный держатель инструмента и водозабор из центра инструмента реализуют эффективное удаление щелочей во время обработки внутренних отверстий и обеспечивают качество обработки
SMTCL горизонтальный станковой станковой станк HTC40H/500 Автомобильные мандрилы Моторные валы Редукторные валы Обработка станковой станки 9
Способность фрезы с приводом
Материал заготовки: HT200
Модель инструмента: Ф20 квадратное плечо
фрезерная резачка
Состояние охлаждения: охлаждение водой
Мощность бурения с приводом инструмента
Материал заготовки: HT200
Модель инструмента: Ф16 свинцовая свертка
Состояние охлаждения: охлаждение водой

SMTCL горизонтальный станковой станковой станк HTC40H/500 Автомобильные мандрилы Моторные валы Редукторные валы Обработка станковой станки 10

Параметры продукта:
Проект
Единица
HTC 40H/500
HTC 40H/1000
Макс, режу диаграмму.
мм
Φ380
Φ380
Максимальная длина резки
мм
500
1000
Макс. Плыть под кроватью.
мм
Φ560
Φ560
Макс. плавание на слайде.
мм
Φ350
Φ350
Свинцовый
Модель спиндового носа

A2-6
A2-6
Передний подшипник с внутренней диаграммой.
мм
100
100
Конькость шпинделя и размер отверстия

1:20;Φ70
1:20;Φ70
Диаметр отверстия шпинделя

Φ65
Φ65
Макс. Бар-диа.
мм
Φ50
Φ50
Стандартная диагональ.
дюйм
8
8
Диапазон скоростей шпинда
r/min
4500
4500
Номинальный крутящий момент шпинда
N·m
136 ((769 р/мин)
136 ((769 р/мин)
Максимальный момент вращения шпинделя
N·m
245 ((576 р/мин)
245 ((576 р/мин)
Основная выходная мощность двигателя непрерывная / 15 мин.
КВт
"Слушай, что я говорю!" 15/11
"Слушай, что я говорю!" 15/11
Ось X/Z
Быстрое движение оси X/Z
м/мин
30
30
Поездка по оси X
мм
200
200
Поездка по оси Z
мм
560
1050
Остров



Путешествия хвостовых животных
мм
500
920
Способ привода хвостового состава

Гидравлический привод
Гидравлический привод
Конический хвостоход конический отверстий
Морзе
МТ-5
МТ-5
Башня
Тип башни

Горизонтальная 8-станционная сервобашня
Горизонтальная 8-станционная сервобашня
Высота центра
мм
100
100
Точность повторного позиционирования индексации башни
Сек.
±1.6
±1.6
Если можно выбрать инструмент поблизости

Да, да.
Да, да.
Прочие
Расстояние между центром шпинделя и полом
мм
1015
1015
Чистая масса инструментальной машины
в кг
4200
4750
Общая электрическая мощность
КВА
27
27
Общие размеры ((LxWxH)
мм
2750×1890×1900
3620×1890×1900
Примечание: параметры, приведенные в таблице, предназначены только для справки.

Наше обслуживание:

Убедитесь, что вы получите высококачественную машину
1Все детали должны быть проверены.
2Более 100 производственных процессов
3Более 200 пунктов проверки
4Обработка образцов каждой машины
5. 72 часа пробной работы до доставки

Почему выбирать нас:
◆ Высочайшее качество, требования клиентов на первом месте
◆ 30 лет + история НИОКР, компания основана в 1993 году
◆ высокотехнологичный производитель с исследовательскими и конструкторскими возможностями
◆ Устойчивая и зрелая система поставок
◆ Молодые продавцы и инженеры для мгновенного обслуживания ((24 часа в режиме онлайн)
◆ Усовершенствование механизма в соответствии с эргономикой и легким обслуживанием
◆ Наш принцип конструкции: простое обслуживание и установка, низкая стоимость обслуживания, не влияет на производство
О нас:
SMTCL горизонтальный станковой станковой станк HTC40H/500 Автомобильные мандрилы Моторные валы Редукторные валы Обработка станковой станки 11
Добро пожаловать к нам!
Shanghai HD M&E Tech Co., Ltd расположен в Шанхае, Китай. Мы специализируемся на CNC-токарном станке, вертикальном обрабатывающем центре, горизонтальном обрабатывающем центре, портальном обрабатывающем центре, пятиосновом обрабатывающем центре,станции по обработке и различные другие станции с ЧПУУ нас более 200 видов станков. Качество и технологии продукции достигли международного уровня.
Группа SMTCL и SYMGЭто наша сотрудничающая фабрика, с более чем 80-летней историей производства станков. Первый токарный станк, буровая машина и буровая машина родились здесь.Они были одним из лидеров китайской промышленности станков и крупнейшего производства станков в КитаеПродукция изделий из станков-инструментов охватывает автомобили, авиацию, новую энергетику, строительную технику, корабли, насосные клапаны, подшипники, 3C-электронику, формы и другие отрасли.Мы берем на себя миссию предоставления инструментальных машин с ведущей технологией, высокое качество и хорошее обслуживание наших клиентов по всему миру!
Наш завод:
SMTCL горизонтальный станковой станковой станк HTC40H/500 Автомобильные мандрилы Моторные валы Редукторные валы Обработка станковой станки 12

Часто задаваемые вопросы

Вопрос 1.Вы торговая или производственная компания?

Мы производственная компания.
Вопрос 2: Какие основные продукты вашей компании?
Мы специализируемся на всех видах машин, таких как CNC-вертикальный стан, CNC-фрезерная машина, вертикальный стан, обычный стан, буровая машина, радиальная буровая машина и так далее.
Q3. Можете ли вы предоставить индивидуальную машину или SPM (Машину специального назначения)?
Да, мы предоставляем умные решения CNC для наших клиентов с целью повышения эффективности.
Вопрос 4: Каковы ваши гарантийные условия?
Мы будем поставлять замену для деталей, которые окажутся неисправными в течение 12 месяцев,
начиная с даты накладной машины.
Вопрос 5: Какие услуги?
Предпродажи:Соответствующие решения, планирование и проектирование;Сервис один на один
Послепродажное обслуживание: 7 дней 24 часа на линии, дистанционное руководство установкой, стыковка с клиентской программной системой
Вопрос 6: Почему вы выбрали вашу компанию?
Продукция от разработки, проектирования, производства, сборки всего производственного процесса
Проводится между заводами с полной производственной цепочкой, что является вашей наиболее надежной гарантией.
Q7: Может ли ваша компания отправить технический персонал в нашу компанию и направить наших рабочих за границу?
Когда машины прибывают на место установки покупателя, мы можем своевременно отправить механических и электрических инженеров для установки в соответствии с графиком покупателя.Все это можно процитировать и перечислить в контрактеПродавец будет сотрудничать с покупателем для оформления визы и подготовки к установке до выезда за границу.
Вопрос 8: Каковы условия оплаты?
T/T 30% первоначальный платеж при заказе, 70% остаток перед отправкой.
