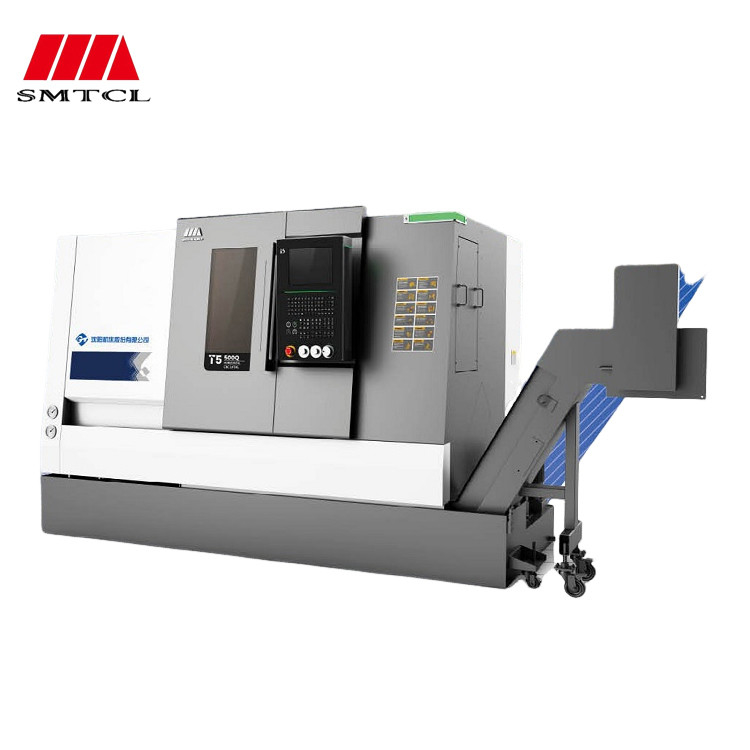

Токарный станок с ЧПУ для высокоточной обработки мелких деталей T5.1-100Q SMTCL Металлический токарный станок с наклонной станиной с ЧПУ
Подробная информация о продукции
| Фирменное наименование: | SMTCL | Номер модели: | T5.1-100Q |
|---|---|---|---|

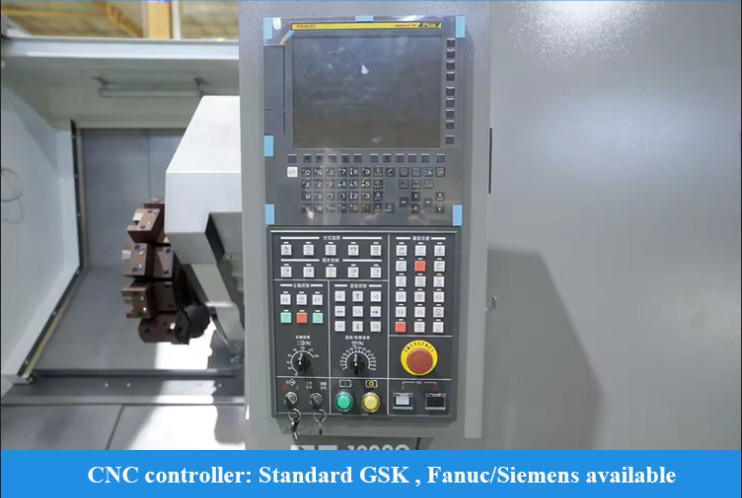

| Система управления ЧПУ: | GSK/FANUC/SIEMENS | ЧПУ или нет: | Сжигание |
| Ключевое слово: | Склонная кровать цепной станки CNC | Максимум качаться по кровати: | Φ420 |
| Макс. Повернись на слайд: | Φ160 | Максимальная длина: | 160 мм |
| Путешествие (ось X): | 145 мм | Путешествие (ось Z): | 205 mm |
| Быстрый ход X/Z: | 30 м/мин | Максимум Скорость шпинделя: | 5000 r.p.m |
| Станции инструментального поста: | Горизонтальная 8-станционная сервобашня | ||
| Выделить |
Высокоточные станки с ЧПУ,Маленькие детали обработки CNC токарного станка,Металлическая наклонная кровать CNC-вертотехника |
||
Описание продукта
Описание продукта:
Токарный станок с ЧПУ SMTCL, высокоточная обработка мелких деталей T5.1-100Q, металлическая наклонная станина с ЧПУ
Особенности продукта:
1, Высокая точность
|
Элемент
|
Единица измерения
|
T5.1-100Q
|
Примечания
|
|
|
Макс. диаметр обточки
|
мм
|
160
|
|
|
|
Макс. длина обточки
|
мм
|
160
|
Изменение параметров различных приспособлений
|
|
|
Макс. диаметр качания над станиной
|
мм
|
Φ420
|
|
|
|
Макс. диаметр качания над поперечным суппортом
|
мм
|
Φ160
|
|
|
|

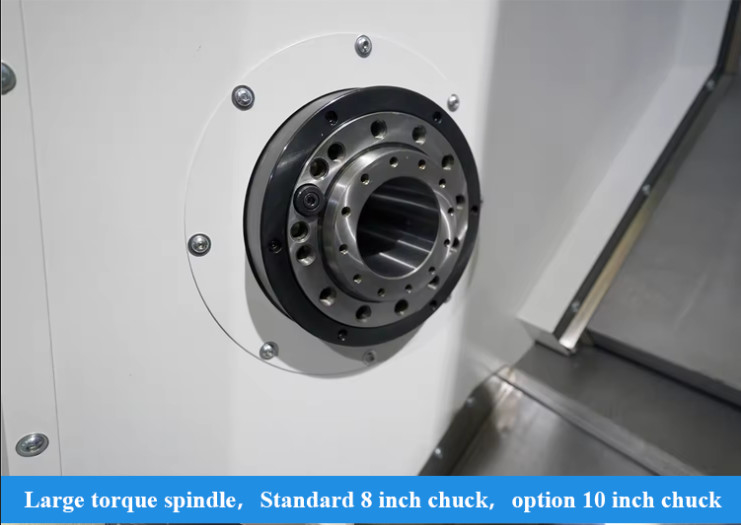

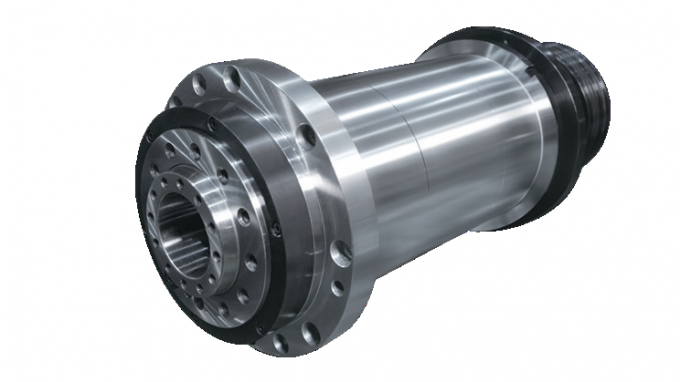

Шпиндель
|
Тип шпиндельного носа
|
|
A2-5
|
|
|
Внутренний диаметр переднего подшипника
|
мм
|
Φ90
|
|
|
|
Конус шпиндельного отверстия
|
|
1:20；Φ62
|
|
|
|
Отверстие шпинделя
|
мм
|
Φ65
|
|
|
|
Макс. диаметр сквозного отверстия
|
мм
|
Φ44
|
|
|
|
Стандартный диаметр патрона
|
дюйм
|
6
|
|
|
|
Макс. скорость шпинделя
|
об/мин
|
5000
|
В зависимости от ограничений патрона и приспособления
|
|
|
Номинальный крутящий момент шпинделя
|
Нм
|
35(2000 об/мин)
|
|
|
|
Макс. крутящий момент шпинделя
|
Нм
|
70(1500 об/мин)
|
|
|
|
Выходная мощность главного двигателя непрерывно / 30 минут
|
кВт
|
7.5/11
|
Механический шпиндель
|
|
|
Две оси
|
Быстрый ход по осям X/Z
|
м/мин
|
30
|
|
|
Ход по оси X
|
мм
|
145 |
|
|
|
Ход по оси Z
|
мм
|
205 |
|
|
|

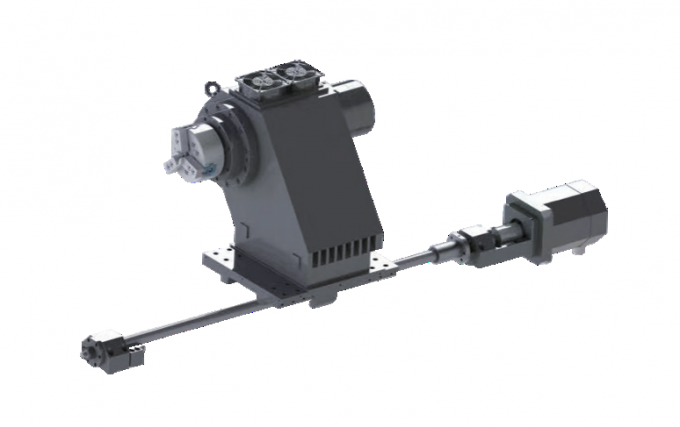

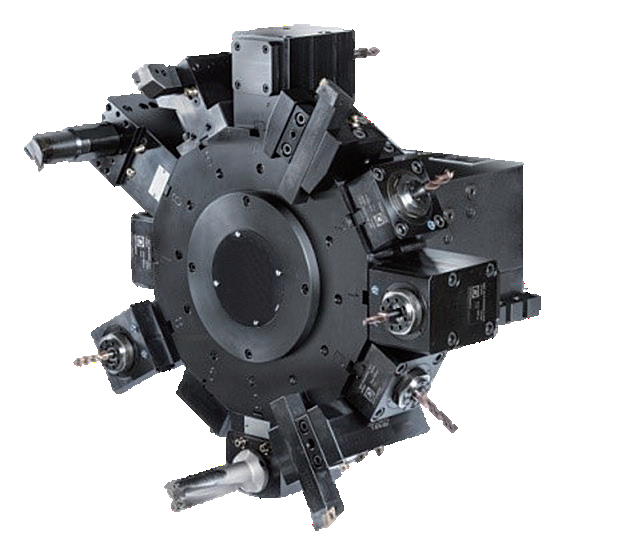

Револьверная головка
|
Форма револьверной головки
|
|
Горизонтальная сервоприводная револьверная головка на 8 позиций
|
|
|
Высота центра револьверной головки
|
мм
|
80 |
|
|
|
Точность повторного позиционирования вращения револьверной головки
|
сек.
|
±1.6
|
|
|
|
Можно ли выбрать резец поблизости
|
|
да
|
|
|
|
Другое
|
Расстояние от центра шпинделя до основания станины
|
мм
|
926 |
|
|
Вес станка нетто
|
кг
|
2600
|
|
|
|
Общая потребляемая мощность
|
кВА
|
23
|
|
|
|
Габаритные размеры (длина X ширина X высота)
|
мм
|
1750×1650×1650
|
Общий размер
|
|
Применение в промышленности:
НАШ СЕРВИС:
1. Сборка и отладка перед поставкой
2. Ответ в течение 24 часов и решение проблемы.
3. 1 год бесплатного гарантийного обслуживания (только при отсутствии повреждений, вызванных человеком).
4. Предоставлено общее складское решение
◆ 30+ лет истории исследований и разработок, компания основана в 1993 году
◆ Высокотехнологичный производитель с возможностями исследований и проектирования
◆ Стабильная и зрелая система поставок
◆ Молодые активные продавцы и инженеры для мгновенного обслуживания (онлайн 24 часа)
◆ Модернизация механизма в соответствии с эргономикой и простотой обслуживания
◆ Наш принцип проектирования конструкции: простота обслуживания и установки, низкая стоимость обслуживания, не влияет на производство
FAQ:
Q1. Вы торговая компания или производственная компания?
начиная с даты коносамента станка.
Предпродажное обслуживание: индивидуальные решения, планирование и проектирование; индивидуальное обслуживание
Послепродажное обслуживание: 7 дней 24 часа онлайн-обслуживание, удаленное руководство по установке, стыковка с системой программного обеспечения клиента
между заводами с полной производственной цепочкой, что является вашей самой надежной гарантией.
