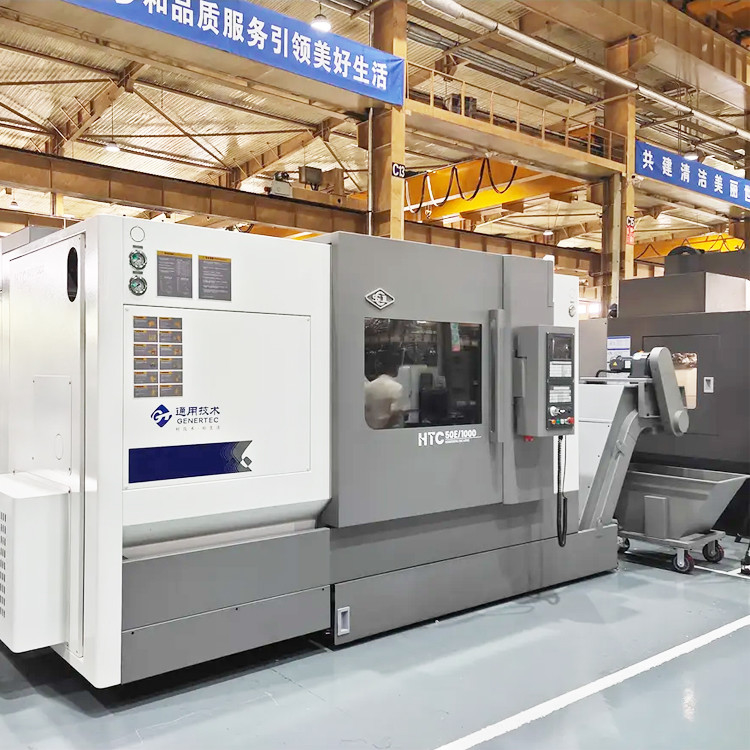

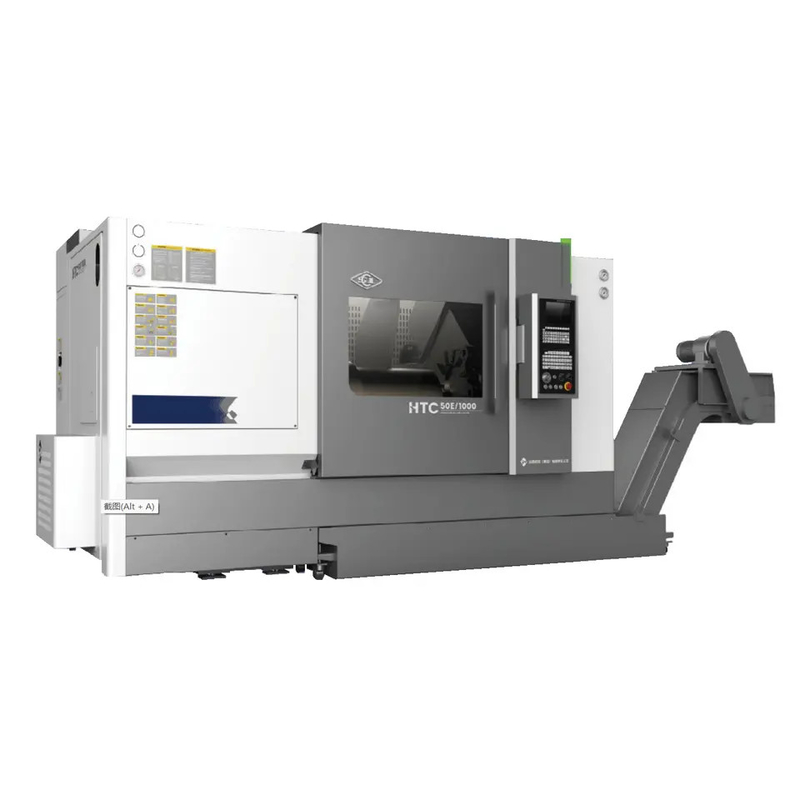

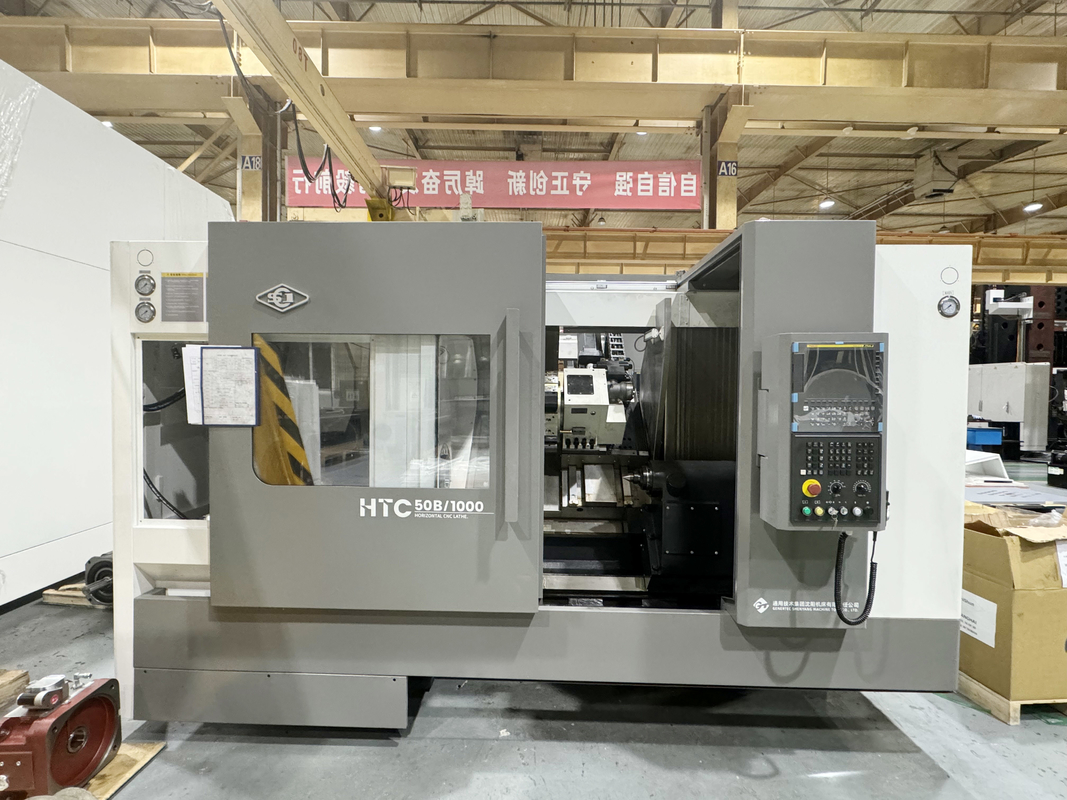

CNC токарный станц HTC50B гидравлический хвостовой горизонтальный 12 станции серво башня SMTCL наклонный ложе CNC токарный станц
Подробная информация о продукции
| Фирменное наименование: | SMTCL | Номер модели: | HTC50B |
|---|---|---|---|
| Система управления ЧПУ: | GSK/FANUC/SIEMENS | ЧПУ или нет: | Сжигание |
| Ключевое слово: | Склонная кровать цепной станки CNC | Максимум качаться по кровати: | Φ700,670、670 |
| Макс. Повернись на слайд: | Φ500 | Максимальная длина: | 1000、1500、 2000 мм |
| Путешествие (ось X): | 320 мм | Путешествие (ось Z): | 1050、1550、2050 мм |
| Быстрый ход X/Z: | 30 м/мин | Максимум Скорость шпинделя: | 35 ~ 3000 оборотов в час |
| Станции инструментального поста: | Горизонтальная 12-станционная сервобашня | ||
| Выделить |
3-осевой CNC-вертовой станк,Токарный станок CNC металла,Наклонное легло CNC-вертового станка |
||
Описание продукта
Описание продукта:
Особенности продукта:
1. Высокожесткая цельная станина
|
Элемент
|
Единица измерения
|
Серия HTC50B
|
|
Максимальный диаметр обработки над станиной
|
мм
|
700/670/670
|
|
Максимальная длина обработки
|
мм
|
1000/1500/2000
|
|
Максимальный диаметр обработки
|
мм
|
Вал 500/диск 550
|
|
Максимальный диаметр обработки над суппортом
|
мм
|
500
|
|

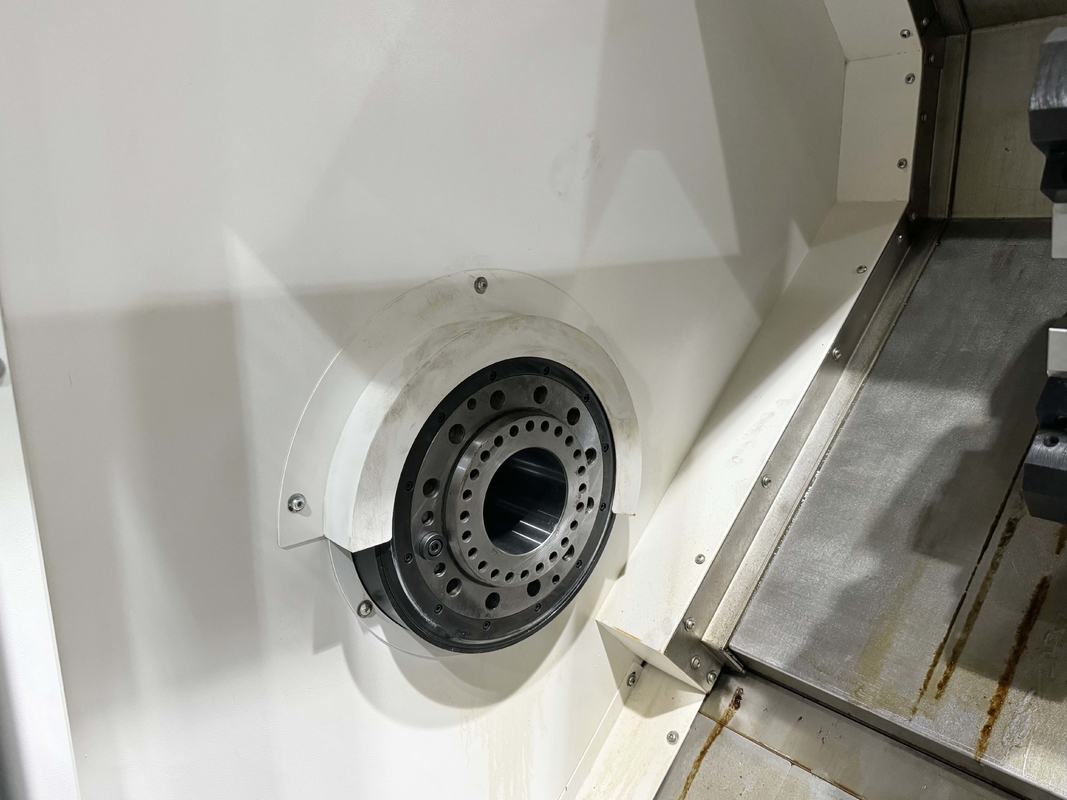

Носок шпинделя
|
|
A2-11
|
|
Диаметр отверстия шпинделя
|
мм
|
104 |
|
Диапазон скоростей шпинделя
|
об/мин/Нм
|
35~3000/890 Система FAUNC
|
|
Максимальный выходной крутящий момент шпинделя 30 минут / непрерывно
|
кВт
|
30/22
|
|
Диаметр патрона
|
дюйм
|
12''
|
|
Скорость быстрого перемещения по оси X
|
м/мин
|
30 |
|
Скорость быстрого перемещения по оси Z
|
м/мин
|
30 |
|
Ход по оси X
|
мм
|
320
|
|
Ход по оси Z
|
мм
|
1050/1550/2050
|
|

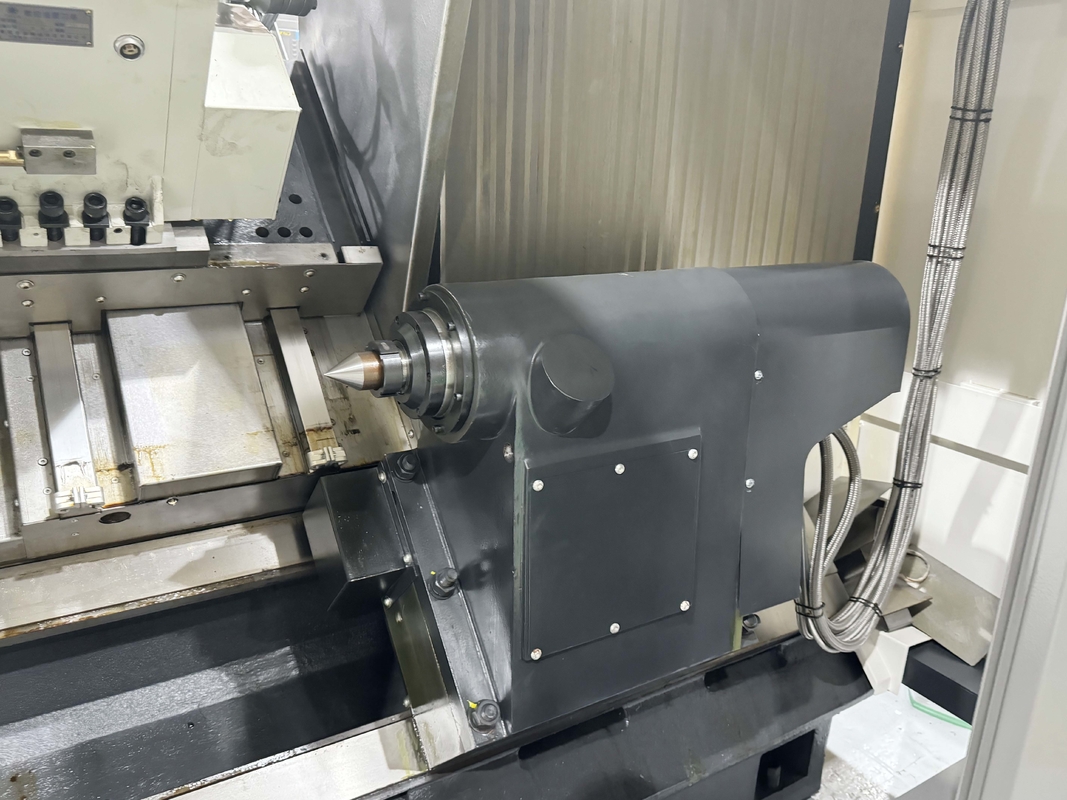

Диаметр пиноли задней бабки
|
мм
|
120
|
|
Ход пиноли задней бабки
|
мм
|
150
|
|
Перемещение задней бабки
|
мм
|
800/1300/1800
|
|
Конус шпинделя задней бабки
|
Морзе
|
5#
|
|

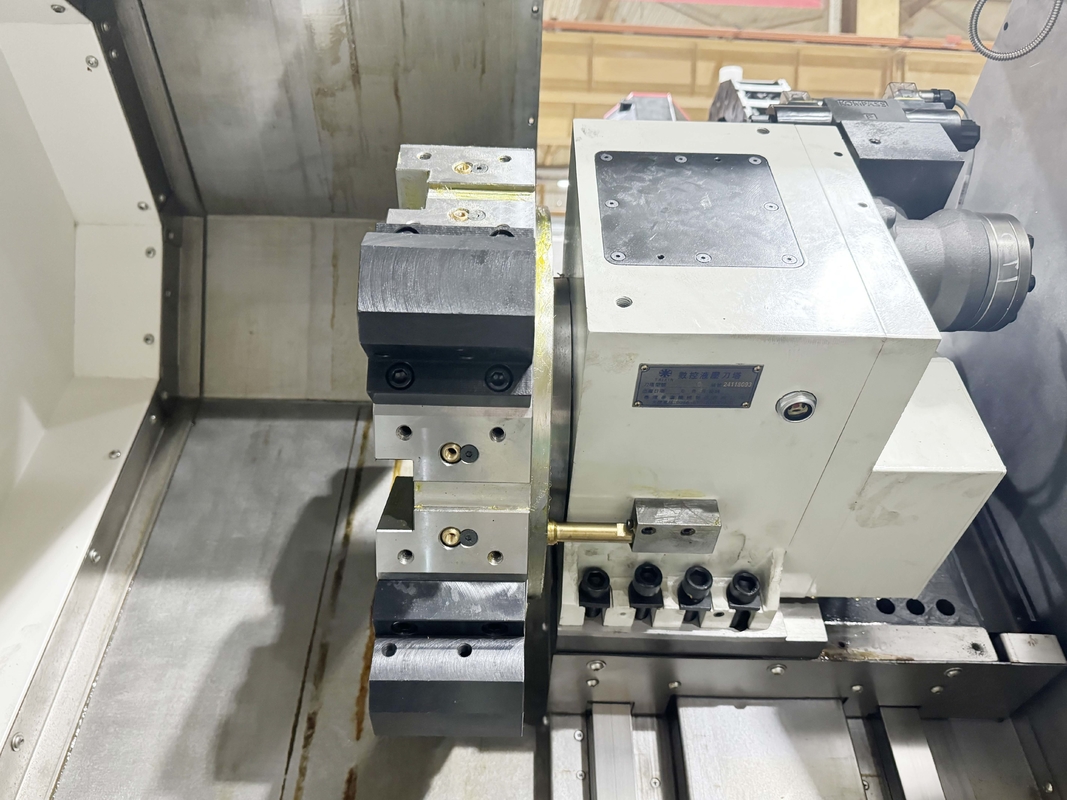

Стандартная форма револьверной головки
|
|
Горизонтальная 12-позиционная серво-револьверная головка
|
|
Наружный инструмент
|
мм
|
25×25
|
|
Диаметр расточного бруса
|
мм
|
Ф50/Ф40/Ф32/Ф25
|
|
Тип диска
|
кг
|
200
|
|
Тип вала
|
кг
|
800
|
|
Вес станка
|
|
7000/8500/10000
|
|
Длина × ширина × высота
|
мм
|
3700×2210×2200
4300×2210×2200 4900×2210×2200Основная точность |
|
Контрольные элементы
|
Заводской стандарт
|
|
|
Точность обработки
|
IT6
|
|
|
Круглость обработанной заготовки (мм)
|
0.0025
|
|
|
Цилиндричность обработанной заготовки (мм)
|
0.016/300
|
|
|
Плоскостность обработанной заготовки (мм)
|
0.020/Ф300
|
|
|
Шероховатость поверхности обработанной заготовки
|
Ra1.25μm
|
|
|
Точность позиционирования
|
Ось X (мм)
|
0.010
|
|
Ось Z (мм)
|
0.015
|
|
|
Точность повторного позиционирования
|
Ось X (мм)
|
0.005
|
|
Ось Z (мм) Z
|
0.007
|
|
Основная конфигурация
|
№
|
Название
|
Производитель
|
Примечания
|
|
1
|
Система ЧПУ
|
GSK
|
Опционально FANUC
|
|
2
|
Главный двигатель
|
GSK
|
Опционально FANUC
|
|
3
|
Серводвигатель
|
GSK
|
Опционально FANUC
|
|
4
|
Двухосевой винт
|
Отечественный
|
|
|
5
|
Двухосевая шариковая направляющая
|
Отечественный
|
|
|
6
|
Подшипник шпинделя
|
Импортный
|
|
|
7
|
Подшипник винта
|
Импортный
|
|
|
8
|
12-позиционная серво-револьверная головка
|
IEEPO
|
100 высота центра
|
|
9
|
Патрон
|
Тайвань/Корея
|
10²Средний твердый
|
|
10
|
Задняя бабка
|
Наш завод
|
Ручная задняя бабка без фиксации пиноли
|
|
11
|
Ящик для охлаждения стружки
|
Отечественный
|
НАШ СЕРВИС:
Гарантия получения высококачественного станка
1. Каждая деталь должна быть проверена
2. Контроль более 100 производственных процессов
3. Более 200 контрольных элементов
4. Обработка образцов каждой машины
5. 72-часовой пробный запуск перед поставкой
◆ 30+ лет истории исследований и разработок, компания основана в 1993 году
◆ Высокотехнологичный производитель с возможностями исследований и проектирования
◆ Стабильная и зрелая система поставок
◆ Молодые активные продавцы и инженеры для мгновенного обслуживания (онлайн 24 часа)
◆ Модернизация механизма в соответствии с эргономикой и простотой обслуживания
◆ Наш принцип проектирования конструкции: простота обслуживания и установки, низкая стоимость обслуживания, не влияет на производство
FAQ:
Q1. Вы торговая компания или производственная компания?
начиная с даты коносамента станка.
Предпродажное обслуживание: Индивидуальные решения, планирование и проектирование; Индивидуальное обслуживание
Послепродажное обслуживание: 7 дней 24 часа онлайн-обслуживание, удаленное руководство по установке, стыковка с системой программного обеспечения клиента
между заводами с полной производственной цепочкой, что является вашей самой надежной гарантией.
