Место происхождения:
Китай
Фирменное наименование:
SMTCL
Сертификация:
CE ISO certification
Номер модели:
HTC50P
Видео
Видео
Описание продукта:
Характеристики продукта:
1. Интегральная кровать высокой жесткости
|
Положение
|
Единица
|
Серия HTC50P
|
|
Максимальный диаметр качеля над кроватью
|
мм
|
700/670/670
|
|
Максимальная длина резки
|
мм
|
1000/1500/2000
|
|
Максимальный диаметр резки
|
мм
|
Волокно 500/диск 630
|
|
Максимальный диаметр вращения над вагоном
|
мм
|
500
|
|
Нос спиндаля
|
|
A2-11
|
|
Диаметр отверстия шпинделя
|
мм
|
104 |
|
Диапазон скоростей шпинда
|
r/min/Nm
|
Система GSK 35~3000/680
|
|
Максимальный выходной крутящий момент шпинделя30 минут/непрерывно
|
КВт
|
30/22
|
|
Диаметр ключа
|
дюйм
|
12 футов
|
|
Скорость скоростного движения по оси X
|
м/мин
|
15 |
|
Скорость скоростного движения по оси Z
|
м/мин
|
15 |
|
Поездка по оси Х
|
мм
|
320
|
|
Поездка по оси Z
|
мм
|
1050/1550/2050
|
|
Диаметр рукава хвостовой части
|
мм
|
120
|
|
Путешествие хвостового хвоста
|
мм
|
150
|
|
Путешествия хвостовых животных
|
мм
|
800/1300/1800
|
|
Конусовая конусовая колонка хвостового шпинделя
|
Морзе
|
5#
|
|

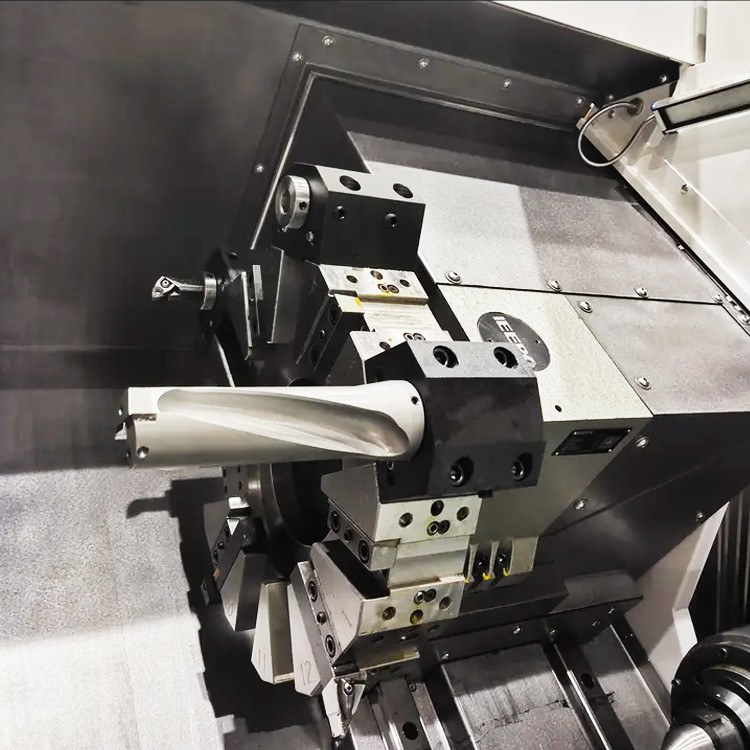

Стандартная форма башни
|
|
Горизонтальная 12-станционная сервобашня
|
|
Внешний инструмент
|
мм
|
25х25
|
|
Диаметр свертывающей стойки
|
мм
|
Ф50/Ф40/Ф32/Ф25
|
|
Тип диска
|
в кг
|
200
|
|
Тип вала
|
в кг
|
800
|
|
Машины
|
|
7000/8500/10000
|
|
Длина × ширина × высота
|
мм
|
3700 × 2210 × 2200
4300 × 2210 × 2200 4900 × 2210 × 2200Основная точность |
|
Инспекционные пункты
|
Производственный стандарт
|
|
|
Точность обработки
|
IT6
|
|
|
Круглость обработанной заготовки (мм)
|
0.0025
|
|
|
Цилиндричность обработанной заготовки (мм)
|
0.016/300
|
|
|
Плоскость обработанной заготовки (мм)
|
0.020/Ф300
|
|
|
Поверхностная шероховатость обрабатываемой заготовки
|
Ra1,25μm
|
|
|
Точность позиционирования
|
Ось X (мм)
|
0.010
|
|
Ось Z (мм)
|
0.015
|
|
|
Точность повторного позиционирования
|
Ось X (мм)
|
0.005
|
|
Ось Z (мм) Z
|
0.007
|
|
Основная конфигурация
|
Нет, нет, нет.
|
Имя
|
Производитель
|
Примечания
|
|
1
|
Система с ЧПУ
|
GSK
|
Факультативный FANUC
|
|
2
|
Главный двигатель
|
GSK
|
Факультативный FANUC
|
|
3
|
Сервомотор
|
GSK
|
Факультативный FANUC
|
|
4
|
Двуосевой винт
|
Внутренние
|
|
|
5
|
Двуосевое шаровое руководство
|
Внутренние
|
|
|
6
|
Подшипник шпинделя
|
Импортируемые
|
|
|
7
|
Подшипник на винтовке
|
Импортируемые
|
|
|
8
|
12-станционная сервобашня
|
ИЭПО
|
Высота центра 100
|
|
9
|
Чак.
|
Тайваньская провинция/Корея
|
102Среднее твердое вещество
|
|
10
|
Остров
|
Наш завод
|
Ручная задница без замка рукава
|
|
11
|
Охлаждающая коробка с микросхемами
|
Внутренние
|
Наше обслуживание:
1. Сборка и отладка перед доставкой
2Ответьте в течение 24 часов и продолжите решать проблему.
3. 1 год бесплатного ремонта (только без человеческих повреждений).
4Общее решение для хранения
