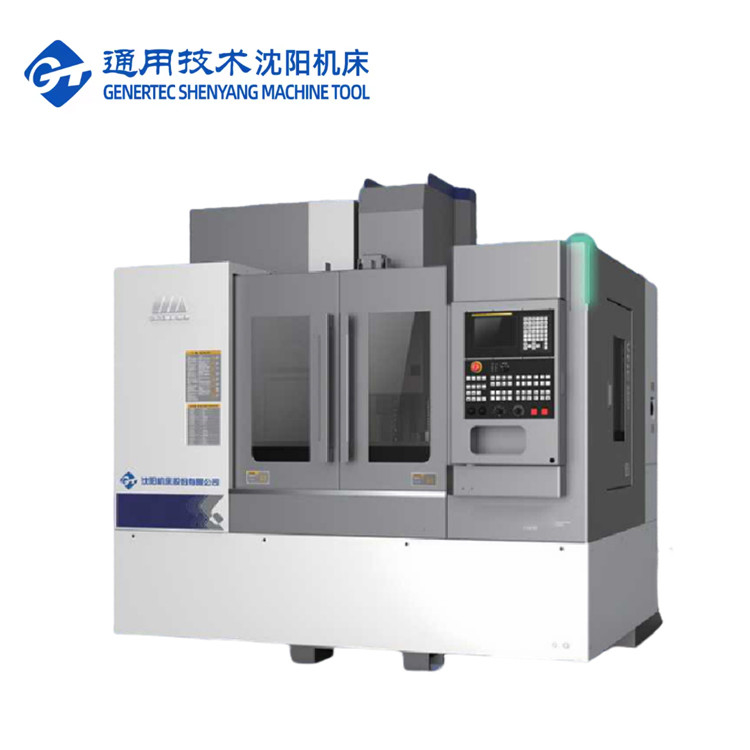

SMTCL CNC Вертикальный центр обработки VMC1000Q 3-осевая CNC VMC Машина CNC Фрезерный центр
Подробная информация о продукции
| Бренд: | SMTCL | Тип: | VMC850Q VMC1000Q VMC1100Q |
|---|---|---|---|
| Название продукта: | Вертикальный подвергая механической обработке центр | Размер стола (L×W): | 1200×500 |
| Максимальная нагрузка на стол: | 600 кг | X Ось путешествие: | 1000 мм |
| Y Ось путешествие: | 500 мм | Z ось путешествия: | 540 мм |
| А.Т.С.: | 24 ATC с роботизированной рукой | ||
| Выделить |
VMC1000 CNC вертикальный центр обработки,Фрезерные станки с вертикальной обработкой,5-осевой вертикальный центр обработки с помощью CNC |
||
Описание продукта
Описание продукта:
1, Конструкция с высокой жесткостью и высокой стабильностью
* Высокопрочная цельнолитая станина
* Трехосевая роликовая направляющая класса P
* Колонна с широким основанием в форме елочки
Параметры продукта:
|
Элемент
|
Единица измерения
|
VMC850Q
|
VMC1000Q
|
VMC1100Q
|
|
|
Вместимость
|
Ход по оси X
|
мм
|
850
|
1000
|
1100
|
|
Ход по оси Y
|
мм
|
500
|
500
|
620
|
|
|
Ход по оси Z
|
мм
|
540
|
540
|
600
|
|
|
Расстояние от торца шпинделя до поверхности стола
|
мм
|
120-660
|
120-660
|
120-720
|
|
|
Расстояние от торца шпинделя до поверхности колонны
|
мм
|
640
|
640
|
743
|
|
|
Рабочий стол
|
Размер стола (Д×Ш)
|
мм
|
1000×500
|
1200×500
|
1300×610
|
|
Максимальная нагрузка на стол
|
кг
|
600
|
600
|
1000
|
|
|
Размер Т-образного паза
|
мм
|
18×5
|
18×5
|
18×5
|
|
|
Шпиндель
|
Скорость шпинделя
|
об/мин
|
10000
|
10000
|
10000
|
|
Конусность шпинделя/хвостовик шпинделя
|
мм
|
7/24 конус
|
7/24 конус
|
7/24 конус
|
|
|
BT40
|
BT40
|
BT40
|
|||
|
Двигатель шпинделя
|
кВт
|
7.5/11
|
7.5/11
|
11/15
|
|
|
Максимальный выходной крутящий момент
|
Н.м
|
35.8/70
|
35.8/70
|
52.5/95.5
|
|
|
Тип привода шпинделя
|
|
Синхронный зубчатый ремень
|
|||
|
Инструменты
|
Модель держателя инструмента
|
|
MAS 403 BT40
|
||
|
Модель шпильки
|
|
MAS 403 P40T-I
|
|||
|
Скорость подачи
|
Быстрый ход по осям X, Y, Z
|
м/мин
|
48/48/48
|
||
|
Мощность 3-х осевых двигателей (X/Y/Z)
|
кВт
|
1.8/1.8/3
|
1.8/1.8/3
|
3/3/3
|
|
|
Крутящий момент 3-х осевых двигателей (X/Y/Z)
|
Н·м
|
11/11/20
|
11/11/20
|
20/20/20
|
|
|
Максимальная скорость резания
|
мм/мин
|
1-20000
|
|||
|
ATC
|
Тип
|
шт
|
ATC с роботизированной рукой
|
||
|
Режим
|
|
Выбор ближайшего инструмента в двух направлениях
|
|||
|
Вместимость
|
шт
|
24
|
|||
|
Максимальная длина инструмента
|
мм
|
300
|
|||
|
Максимальный вес инструмента
|
кг
|
7
|
|||
|
Максимальный диаметр диска инструмента - полный
|
мм
|
80
|
|||
|
Максимальный диаметр диска инструмента - смежный
|
мм
|
150
|
|||
|
Время смены инструмента (T-T)
|
сек
|
2.5
|
|||
|
Высота от стола до земли
|
мм
|
900
|
900
|
950
|
|
|
Прочее
|
Габаритные размеры
(Д×ШxВ)
|
мм
|
2400×2975×2840
(Без стружкоудалителя)
|
2700×2975×2840
(Без стружкоудалителя)
|
2940×3450×3050
(Без стружкоудалителя)
|
|
Вес станка нетто
|
кг
|
5100
|
5400
|
6200
|
|
|
Общая потребляемая мощность
|
кВА
|
18
|
18
|
25
|
|
|
Стандартная конфигурация:
1. Система управления FANUC OI-MF TYPE(5)β
2. Шпиндель 10000 об/мин, ременной привод 3. Магазин инструментов на 24 диска с манипулятором 4. Бак для воды + промывка станины 5. Пистолет для сжатого воздуха, рабочее освещение, сигнальная лампа |
Дополнительная конфигурация:
1. Система Fanuc Oi-MF TAPE(l)β
2. Система Fanuc Oi-MF TAPE(l)α 3. Система ЧПУ Siemens 828D 4. Прямое подключение механического шпинделя 12000 об/мин 5. Моторизованный шпиндель 16000 об/мин, 24000 об/мин 6. Поворотный стол по 4-й оси 7. Охлаждение внутри 2 МПа, 3 МПа, 5 МПа, 7 МПа 8. Маслоотделитель 9. Цепной стружкоудалитель 10. Пистолет для чистой воды 11. Контроль инструмента и заготовки 12. Автоматическая дверь 13. Замок безопасности двери 14. Электрический шкаф и кондиционирование воздуха |
||||
Наш сервис:
Гарантия получения высококачественного станка
1. Каждая деталь должна быть проверена
2. Контроль более 100 производственных процессов
3. Более 200 пунктов контроля
4. Обработка образцов каждого станка
5. 72-часовой пробный запуск перед поставкой
◆ 30+ лет истории исследований и разработок, компания основана в 1993 году
◆ Высокотехнологичный производитель с возможностями исследований и проектирования
◆ Стабильная и зрелая система поставок
◆ Молодые активные продавцы и инженеры для мгновенного обслуживания (онлайн 24 часа)
◆ Модернизация механизма в соответствии с эргономикой и простотой обслуживания
◆ Наш принцип проектирования конструкции: простота обслуживания и установки, низкая стоимость обслуживания, не влияет на производство
FAQ:
Q1. Вы торговая компания или производственная компания?
начиная с даты коносамента станка.
Предпродажное обслуживание: Индивидуальные решения, планирование и проектирование; Индивидуальное обслуживание
Послепродажное обслуживание: 7 дней 24 часа онлайн-обслуживание, удаленное руководство по установке, стыковка с системой программного обеспечения клиента
осуществляется между заводами с полной производственной цепочкой, что является вашей самой надежной гарантией.
