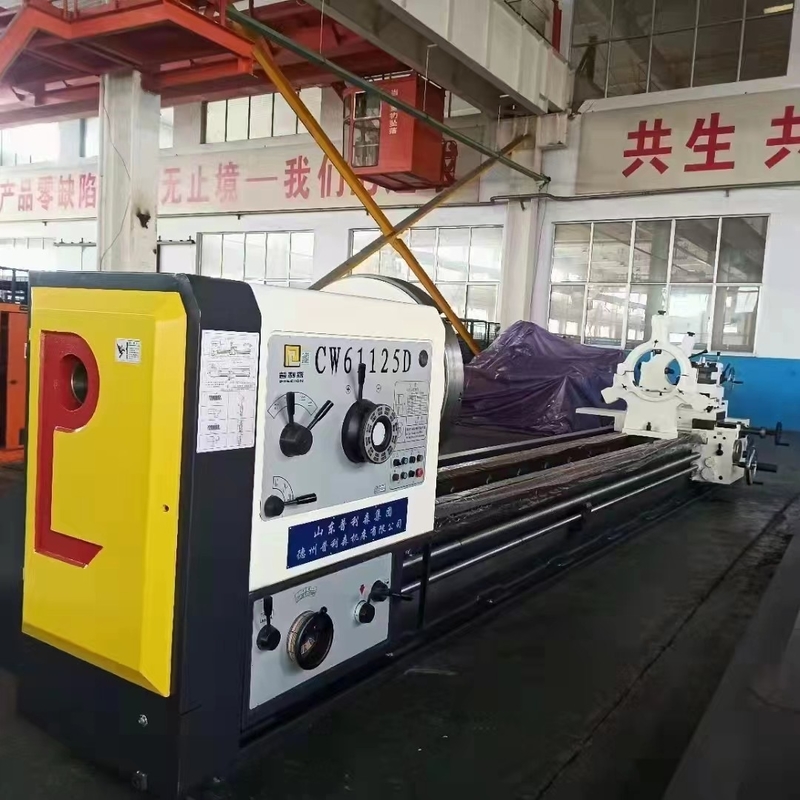

Тяжелая горизонтальная токарная машина CW61125D/12m высокое качество
Презентация продукта
Этот инструмент в основном используется для различных поворотов. Он может поворачивать конечную поверхность, внешний диаметр, внутреннее отверстие и метрические нитки, дюймовые нитки, модульные нитки и нитки наклона деталей.Он также может быть использован для поворота коротких конусов с верхним инструментом остаться в одиночкуУстройство имеет высокую мощность и высокую скорость, а также сильную жесткость.Он может использовать карбидные инструменты для мощной обработки различных черных и цветных металлов.
Основной параметр
| Модель продукта | Унит | CW61125D/12000 |
| спецификация | ||
| Макс. диаметр катушки над кроватью | мм | 1240 |
| Максимальный диаметр колебания над вагоном | мм | 900 |
| Максимальная длина заготовки | мм | 12000 |
| Ширина направляющей полосы кровати | мм | 755 |
| Максимальная подшипница нагрузки между винтом и верхней частью хвостовой части | t | 6 |
| Свинцовый | ||
| Нос спиндаля | A2-15 | |
| Свинцовая отверстия | мм | 120 |
| Коньки отвода шпинделя | Метрический 140 | |
| Диапазоны скоростей шпинделя | обороты в минуту |
3.15-315 (21 вида) 3.5-290 (12 видов) |
| Мощность двигателя шпинделя | КВт | 22 |
| Четырёхчелюстный однодействующий привод | мм | φ1000 |
| Остров | ||
| Диаметр хвостового перья | мм | 160 |
| Путешествие хвостовых перьев | мм | 300 |
| Окрашивание хвостового перья | Метрический 80# | |
| Питание и нитки (метрический винт *дюймовый винт) | ||
| Продольное питание | 0.1-12 р/мин ((56 видов) | |
| Перекрестное кормление | 0.05-6 мм/р ((56 видов) | |
| Маленький держатель инструментов | 0.025-3mm/r ((56 видов) | |
| Метрические нитки | мм | 1-120 (44 вида) |
| Модульные нитки | мм | 0.5-60 ((45 видов) |
| Нитки дюймовые | ТПИ | 28-3/8 (31 вида) |
| Диаметровые нитки из смолы | DP | 1-56 (25 видов) |
| Инструментдержатель | ||
| Вертикальное расстояние от центра шпинделя до основания установки инструмента | мм | 48 |
| Размер ствола инструмента | мм | 45х45 |
| Угол вращения держателя инструмента | ± 90° | |
| Максимальное боковое движение вагона | мм | 520 |
| Максимальная пробежка верхнего носителя инструмента | мм | 300 |
| Подача на обороты верхнего и нижнего циферблата держателя инструмента | мм | 0.05 |
| Быстрая скорость движения держателя инструмента | мм/мин |
продольная 3740 поперечный 1870 |
| Смазка и эксплуатация масляного насоса | ||
| Модель | CB-B10 | |
| Максимальный поток | Л/мин | 10 |
| Рабочее давление | MPa | 2.5 |
| Скорость | r/min | 1500 |
Примечание:
Если заготовка тяжелая или эксцентрична, следует учитывать баланс движения заготовки, ограничение скорости и противовес.
Стандартные аксессуары
| Нет, нет, нет. | Имя | Модель | Количество |
| 1 | Четырёхчелюстный однодействующий привод | φ1000 мм | 1 комплект |
| 2 | Постоянный отдых | φ70mm-φ480mm | 2 комплекта |
| 3 | Следуйте отдыху. | φ50mm-φ220mm | 1 комплект |
| 4 | Охлаждающая установка | 1 комплект | |
| 5 | Специализированные инструменты | 1 комплект | |
| 6 | Центр вращающегося хвоста | Морзе 6# | 1 комплект |
