Горизонтальный CNC-токарный станц IT35L Горизонтальный 8-станционный сервотуррет FANUC Drive SMTCL наклонный кровать CNC-токарный станц
Подробная информация о продукции
| Фирменное наименование: | SMTCL | Номер модели: | iT35L |
|---|---|---|---|
| Система управления ЧПУ: | GSK | ЧПУ или нет: | Сжигание |
| Ключевое слово: | Токарный станок CNC кровати скоса | Максимальная вращаемая длина (мм): | 500 |
| Максимальная скорость шпинделя (rp.m): | 4000 оборотов в секунду | Проезд (ось X) ((мм): | 260 |
| Проезд (ось Z) ((мм): | 510 | Максимальный диаметр поворота: | Φ360 |
| Максимальная длина поворота: | 500 | Максимальное колебание над кроватью: | Φ580 |
| Максимальный поворот по слайду: | Φ330 | ||
| Выделить |
Горизонтальная 8-станционная станция с ЧПУ,Металлическая наклонная кровать CNC-вертотехника,IT35L Горизонтальный станковод с ЧПУ |
||
Описание продукта
Описание продукта:

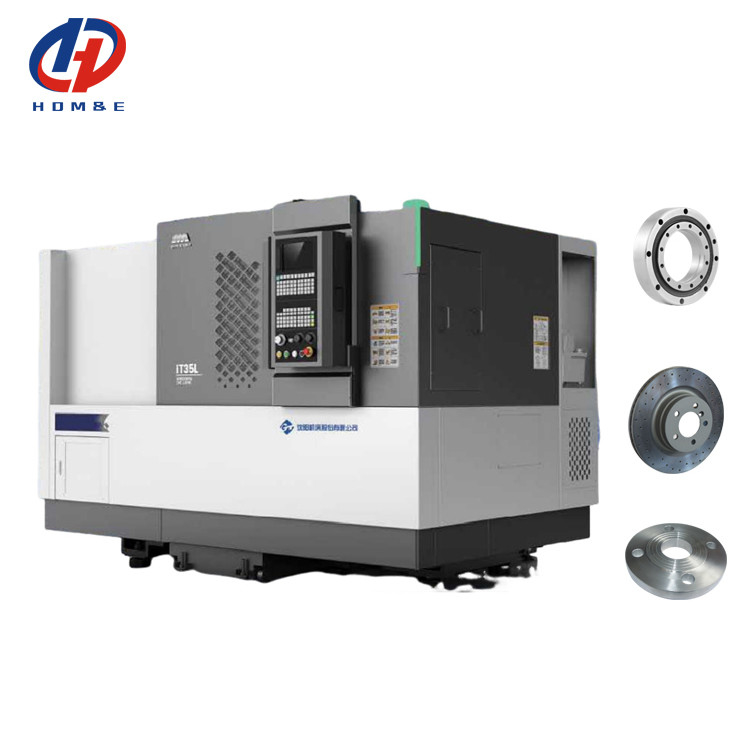

Горизонтальный токарный станок с ЧПУ SMTCL IT35L Горизонтальный 8-позиционный сервоприводный револьверный станок FANUC Drive Metal Slant Bed CNC Lathe
Серия IT35 - это токарный станок с числовым программным управлением с отличными характеристиками. Он использует передовые концепции проектирования и производственные процессы, имеет компактную структуру и долговечен. Он обладает высокоточными возможностями обработки и может выполнять прецизионную обработку сложных деталей. Скорость шпинделя высока, а эффективность резания выдающаяся. Операция
проста, и она оснащена интеллектуальной системой управления, которая удобна для операторов, чтобы быстро начать работу. Она широко используется в таких отраслях, как автомобилестроение, электроника и машиностроение, и может удовлетворить разнообразные потребности в обработке различных клиентов. Shenyang Machine Tool IT35 обеспечивает надежную поддержку производства и обработки предприятий благодаря своей стабильной производительности и надежному качеству.
Особенности продукта:
1, Высокая жесткость
* Конечно-элементный анализ для оптимизации всей структуры станка

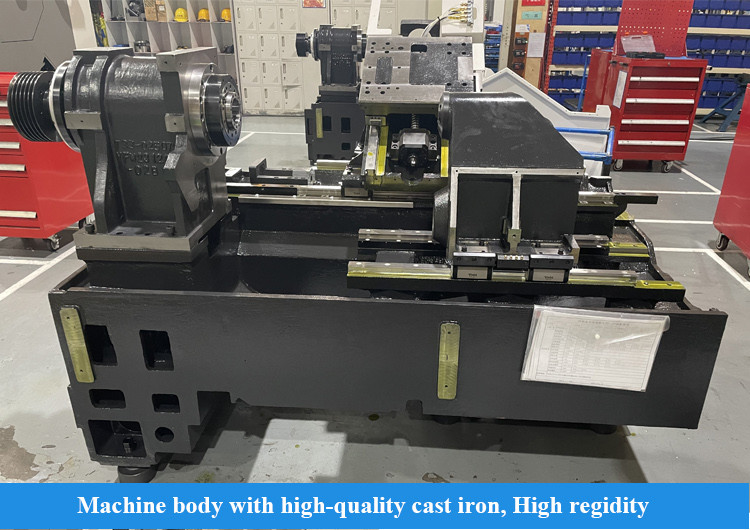

* Станина изготовлена из высококачественного литья с разумной компоновкой балок
* Конфигурация большого пролета, шпиндель с большим крутящим моментом, повышение жесткости резания
* Процесс прецизионного шабрения, повышение жесткости соединения
|
Элемент
|
Единица измерения
|
Спецификация
|
|||
|
IT35
|
IT35L
|
IT50
|
|||
|
Максимальный диаметр точения
|
мм
|
Φ360
|
Φ360
|
Φ500
|
|
|
Максимальная длина точения
|
мм
|
350
|
500
|
500
|
|
|
Максимальный проход над станиной
|
мм
|
Φ580
|
Φ580
|
Φ580
|
|
|
Максимальный проход над суппортом
|
мм
|
Φ360
|
Φ330
|
Φ320
|
|
|
Шпиндель
|
Носок шпинделя
|
|
A2-6
|
A2-6
|
A2-8
|
|
Диаметр переднего подшипника
|
мм
|
100
|
100
|
120
|
|
|
Конус шпинделя и размер отверстия
|
|
1:20;Φ70
|
1:20;Φ70
|
1:20;Φ90
|
|
|
Диаметр отверстия шпинделя
|
мм
|
Φ65
|
Φ65
|
Φ80
|
|
|
Макс. диаметр прутка
|
мм
|
Φ50
|
Φ50
|
Φ65
|
|
|
Размер патрона
|
дюйм
|
8
|
8
|
10
|
|
|
Скорость шпинделя
|
об/мин
|
4000
|
4000
|
3500
|
|
|
Номинальный крутящий момент шпинделя
|
Нм
|
158(666 об/мин)
|
158(666 об/мин)
|
243(588 об/мин)
|
|
|
Макс. крутящий момент шпинделя
|
Нм
|
215(666 об/мин)
|
215(666 об/мин)
|
300(588 об/мин)
|
|
|
Макс. выходная мощность двигателя непрерывно/30 мин
|
кВт
|
11/15
|
11/15
|
15/18.5
|
|
|
Подача
|
Быстрый ход X/Z
|
м/мин
|
30
|
30
|
24
|
|
Ход по оси X
|
мм
|
200
|
200
|
260
|
|
|
Ход по оси Z
|
мм
|
350
|
510
|
505
|
|
|

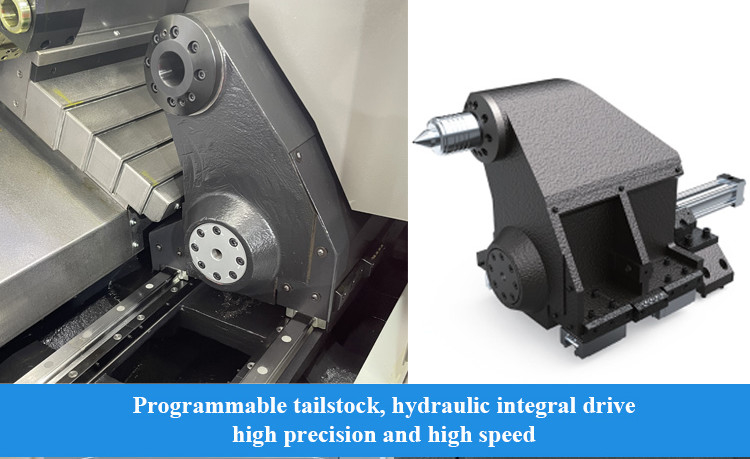

Задняя бабка
|
Ход задней бабки
|
мм
|
НЕТ
|
400
|
400
|
|
Конус задней бабки
|
Морзе
|
НЕТ
|
MT-5
|
MT-5
|
|
|
Револьверная головка
|
Тип револьверной головки
|
|
Горизонтальная 8-позиционная сервоприводная револьверная головка
|
Горизонтальная 8-позиционная сервоприводная револьверная головка
|
Горизонтальная 8-позиционная сервоприводная револьверная головка
|
|
Высота центра
|
мм
|
80
|
80
|
100
|
|
|
Позиционирование вращением
|
сек.
|
±1.6
|
±1.6
|
±1.6
|
|
|
Другое
|
Вес
|
кг
|
3300
|
3600
|
3700
|
|
Габаритные размеры (Д*Ш*В)
|
мм
|
2330×1675×1760
|
2550×1675×1760
|
2550×1675×1820
|
|
|
Стандартная конфигурация:

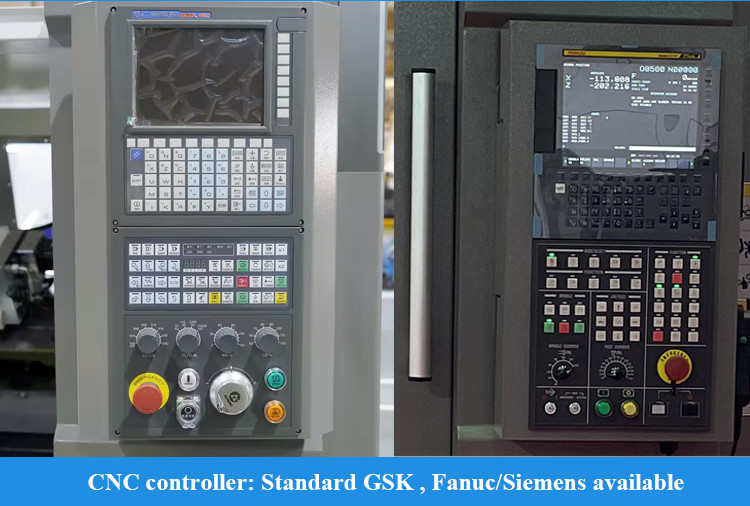

1, Контроллер GSK988TA
2, Цельный патрон и цилиндр китайского бренда 3, 8-позиционная револьверная головка 4, Гидравлическая станция китайского бренда 5, Ящик для стружки |
Дополнительная конфигурация:
1, Боковой конвейер
2, Задний конвейер 3, Специальный патрон 4, Специальный цилиндр 5, Специальная револьверная головка |
НАШ СЕРВИС:
Гарантируем, что вы получите высококачественный станок
1. Каждая деталь должна быть проверена
2. Контроль более 100 производственных процессов
3. Более 200 пунктов контроля
4. Обработка образцов каждого станка
5. 72-часовой пробный запуск перед поставкой
◆ 30+ лет истории исследований и разработок, компания основана в 1993 году
◆ Высокотехнологичный производитель с возможностями исследований и проектирования
◆ Стабильная и зрелая система поставок
◆ Молодые активные продавцы и инженеры для мгновенного обслуживания (24 часа онлайн)
◆ Модернизация механизма в соответствии с эргономикой и простотой обслуживания
◆ Наш принцип проектирования конструкции: простота обслуживания и установки, низкая стоимость обслуживания, не влияет на производство
FAQ:
В1. Вы торговая компания или производственная компания?
начиная с даты коносамента станка.
Предпродажное обслуживание: Индивидуальные решения, планирование и проектирование; Индивидуальное обслуживание
Послепродажное обслуживание: 7 дней 24 часа онлайн-обслуживание, удаленное руководство по установке, стыковка с системой программного обеспечения клиента
осуществляется между заводами с полной производственной цепочкой, что является вашей самой надежной гарантией.
