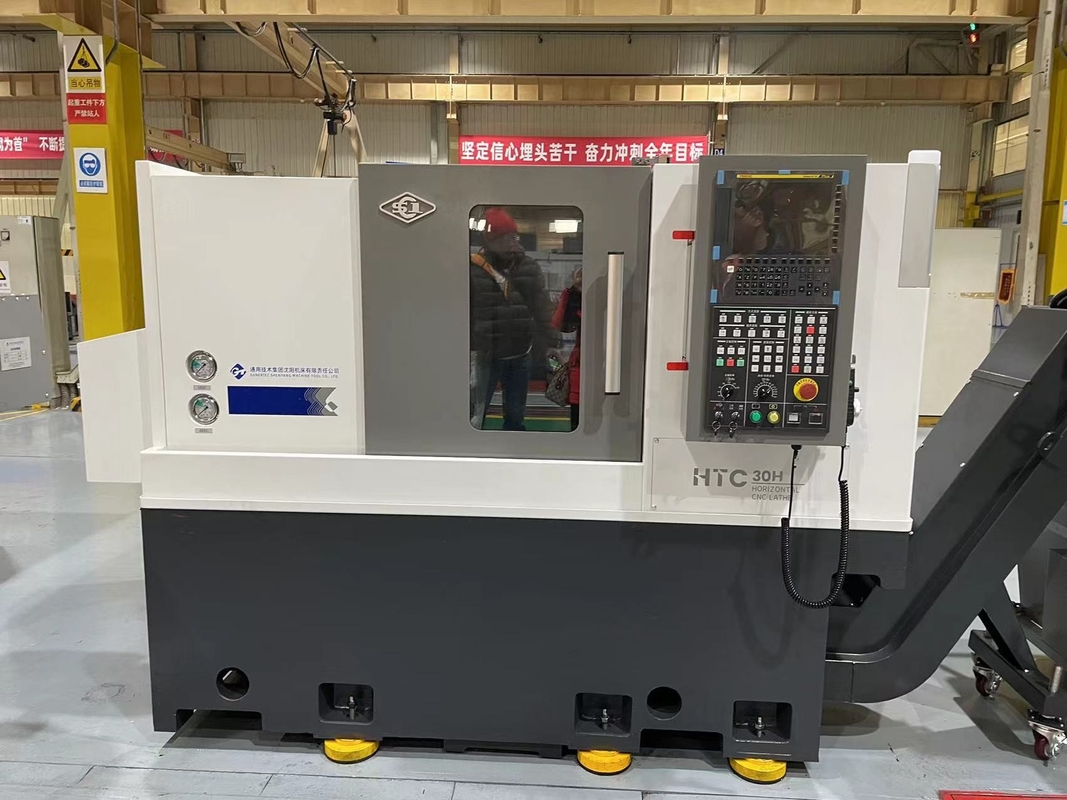

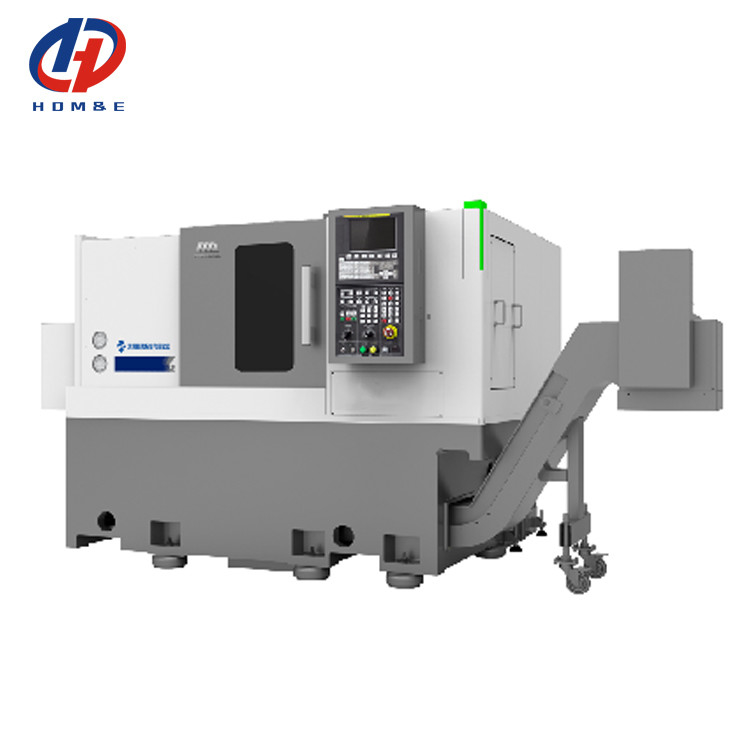

Наклонное ложе CNC токарного станка HTC30H высокоточная обработка различных деталей малого размера CNC токарный станк

Наклонное ложе CNC токарного станка HTC30H высокоточная обработка различных деталей малого размера CNC токарный станк

Токарный станок CNC кровати скоса

Части малого размера с помощью станков с ЧПУ

Высокоточные станки с ЧПУ

Место происхождения:

китайский

Фирменное наименование:

SMTCL

Сертификация:

CE ISO certification

Номер модели:

HTC 30H

Свяжитесь с нами
Запросите цитату
Подробная информация о продукции
Фирменное наименование:
SMTCL
Номер модели:
HTC 30H
CNC или нет:
CNC
Ключевое слово:
Горизонтальный центр поворота с помощью ЦСН
Длина Max.Cutting:
500 мм
Максимальн Вырезывание Dia.:
300 мм
Макс. Плыть под кроватью.:
420 мм
Поездка по оси X:
160 мм
Поездка по оси Z:
560 мм
Скорость вращения шпинделя:
4500 оборотов/мин
Условия оплаты и доставки
Количество мин заказа
1
Упаковывая детали
Деревянный корпус, оловянный багажник, другие мореходные упаковки
Время доставки
45-60 дней
Условия оплаты
T/T, L/C, Western Union
Поставка способности
50 комплектов в месяц
Описание продукта

Наклонное ложе CNC токарного станка HTC30H высокоточная обработка различных деталей малого размера CNC токарный станк 0

Описание продукта:

Новое поколение CNC-токарных станков HTC-H/S оптимизировано с помощью профессионального программного обеспечения для проектирования и анализа, сборки, проверки и улучшения с использованием передовых технологий производства и тестирования.Они имеют хорошую производительность резки и могут соответствовать обработке различных вращающихся частей.
HTC16H/30HСтепные станки с ЧПУ занимают небольшую площадь и подходят для высокоточной обработки различных деталей небольшого размера, эффективно отвечая обработке автомобилей, подшипников, оборудования,медицинская и другая промышленность.

Характеристики продукта:

1Высокая эффективность
◆ Высокая скорость движения по двум осинам
◆ Разделенный сервосток
◆ высокоэффективный сервоинструментатор
◆ Опциональная мультисеквентная интегральная обработка с подшпинделем
2Высокая точность.
◆ высокоточный предварительно растянутый винт
◆ Технология компенсации ошибок
◆ Количественное определение стандартов процессов
◆ Строгие стандарты проверки
3Высокая жесткость
◆ высококачественное литовое ложе и другие ключевые отливки

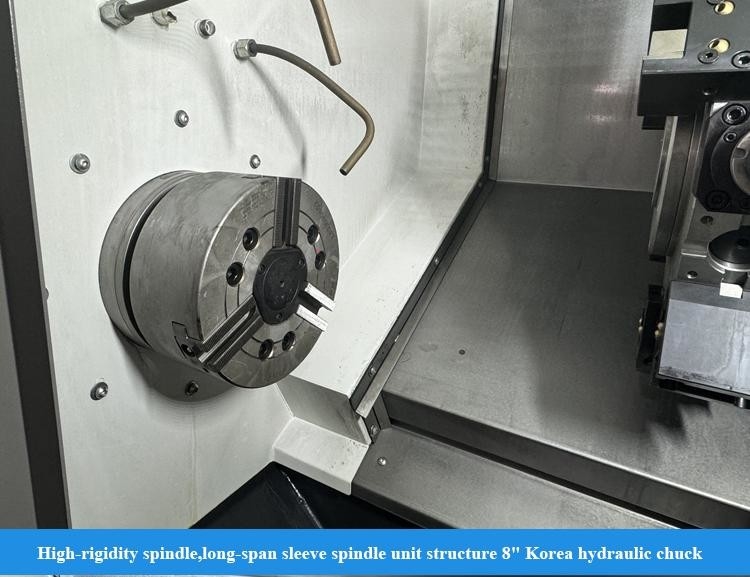

◆ Большое расстояние между спинделями
◆ Вогнутый разрыв в постели
◆ Небольшая конструкция шпинделя

Подробная информация о продукте:

Наклонное ложе CNC токарного станка HTC30H высокоточная обработка различных деталей малого размера CNC токарный станк 1
Быстрая скорость: 30 м/мин.
Сервомотор непосредственно соединен с шариковым винтом через сцепление, что уменьшает промежуточные связи и обеспечивает беспробелную передачу.X- и Z-оси направляющие рельсы принимают импортные линейные рулевые рельсы для обеспечения высокой жесткости, хорошие динамические характеристики и точность, увеличение скорости работы и повышение эффективности производства.



Наклонное ложе CNC токарного станка HTC30H высокоточная обработка различных деталей малого размера CNC токарный станк 2

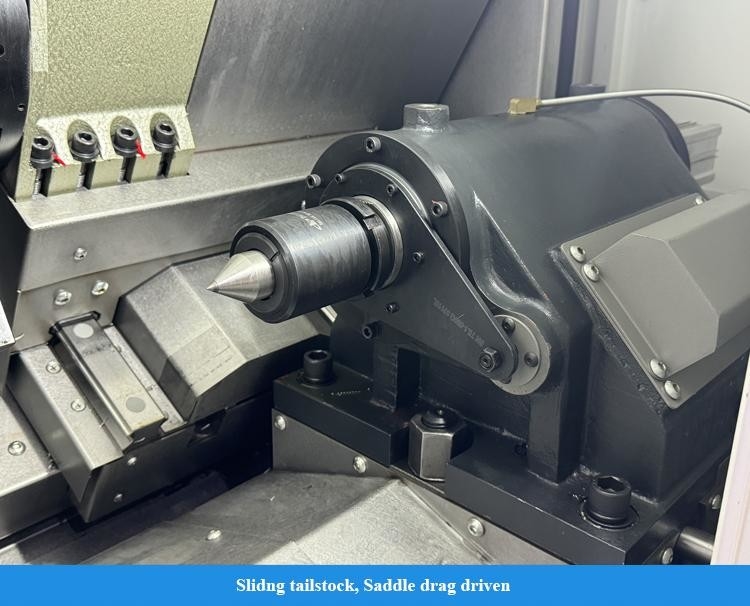

Сплит серво хвостовой ствол
Задние элементы могут быть перемещены в опциональном сервоприводном режиме,который может точно контролировать и гибко регулировать скорость движения хвостового материала и рабочую зажимающую силу в соответствии с требованиями обработки, что позволяет хвостовой части быстро приблизиться к рабочей части и затянуться без удара и может обеспечить обратную связь в режиме реального времени о положении затягивания.улучшить производство
Он использует верхний и нижний разделенный хвостовой ствол, легкий для регулирования точности и повышения эффективности технического обслуживания.
Наклонное ложе CNC токарного станка HTC30H высокоточная обработка различных деталей малого размера CNC токарный станк 3
Двойная фиксированная предварительно натянутая конструкция
Ось Х развивает двойную фиксированную опорное устройство и использует предварительно растянутый винт для эффективного компенсирования предварительного растяжения деформации и повышения температуры.Он сотрудничает со специальной уплотнительной структурой, чтобы уменьшить повышение температуры винта, тем самым достигая высокой точности и высокой точности стабильности подачи оборудования
Наклонное ложе CNC токарного станка HTC30H высокоточная обработка различных деталей малого размера CNC токарный станк 4
Конфигурация оси Y
Опциональная конфигурация Y-оси, в сочетании с башней BMT, высокоточной структурой оси C и различными держателями инструментов с двигателем, может реализовать сложную обработку поверхности с одной установкой.
Наклонное ложе CNC токарного станка HTC30H высокоточная обработка различных деталей малого размера CNC токарный станк 5

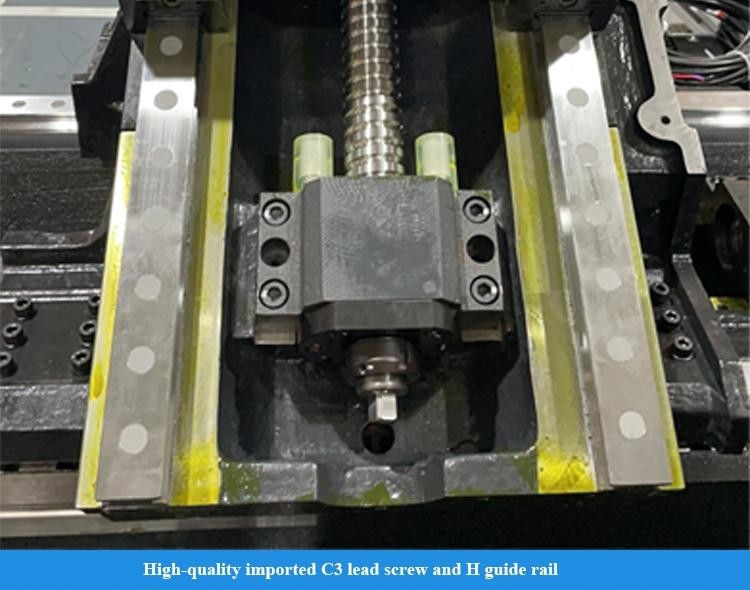

Высокоточный шаровой винт
Он использует высококачественный импортный винт класса C3 и направляющую рельсу класса H, и напрямую управляется сервомотором для достижения отличной точности работы.
Наклонное ложе CNC токарного станка HTC30H высокоточная обработка различных деталей малого размера CNC токарный станк 6
Противосгибающее седло
Протяженность проводной рельсы значительно увеличена, структура двигательной системы оптимизирована,и основной корпус седла кровати спроектирован в форме дуги, чтобы обеспечить общую жесткость важных компонентов..
Наклонное ложе CNC токарного станка HTC30H высокоточная обработка различных деталей малого размера CNC токарный станк 7

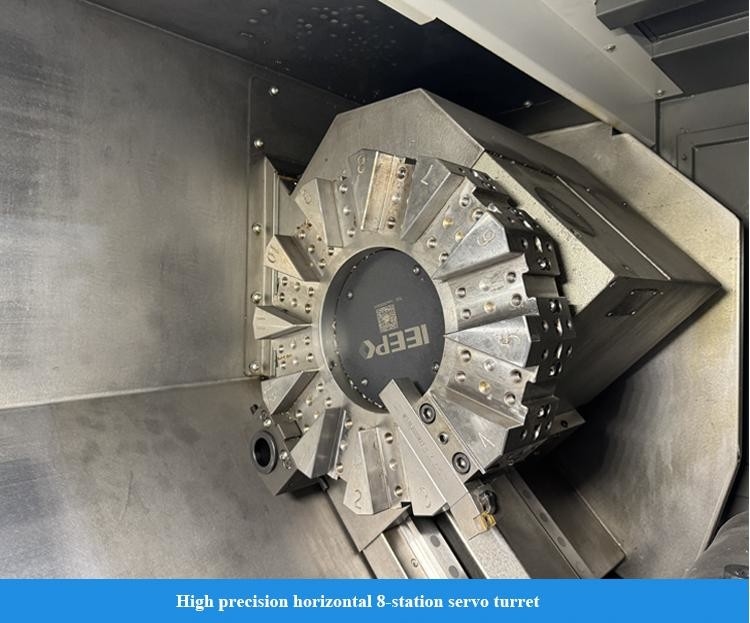

Эффективная сервоприводная башня
Стандартный интерфейс BMT, высокая жесткость соединения; инструмент управляется интерфейсом DIN1809, который имеет надежную трансмиссию и низкий уровень отказов;приводный двигатель установлен на боковой стороне и компактный по структуре;Он оснащен высокоточной осью С и тормозным устройством для достижения высокоэффективной интегрированной обработки поворота, фрезы и бурения.
Наклонное ложе CNC токарного станка HTC30H высокоточная обработка различных деталей малого размера CNC токарный станк 8
Внутренний держатель инструмента охлаждения
Опциональный внутренний холодный держатель инструмента и водозабор из центра инструмента реализуют эффективное удаление щелочей во время обработки внутренних отверстий и обеспечивают качество обработки
Наклонное ложе CNC токарного станка HTC30H высокоточная обработка различных деталей малого размера CNC токарный станк 9
Способность фрезы с приводом
Материал заготовки: HT200
Модель инструмента: Ф20 квадратное плечо
фрезерная резачка
Состояние охлаждения: охлаждение водой
Мощность бурения с приводом инструмента
Материал заготовки: HT200
Модель инструмента: Ф16 свинцовая свертка
Состояние охлаждения: охлаждение водой

Параметры продукта:
Позиции
Объекты
HTC 16H (((Q)
HTC 30H(Q)
Макс. Снижаю диаграмму.
мм
Φ160
Φ300
Максимальная длина резки
мм
160
500
Макс. Повернись на кровать.
мм
Φ420
Φ420
Макс. Повернись.
мм
Φ160
Φ280
Свинцовый
Модель спиндового носа
-
A2-5
A2-6
Передний подшипник с внутренней диаграммой.
мм
90
100
Конькость шпинделя и размер отверстия

1:20;Φ62
1:20;Φ70
Диаграмма отверстия шпинделя Макс.
мм
Φ56
Φ65
Макс. Бар-диа.
мм
Φ44
Φ50
Стандартная диагональ.
дюйм
6 дюймов
8 дюймов
Диапазон скоростей шпинда
r/min
6000
4500
Максимальный крутящий момент шпинделя
N.m.
72 ((1500 р/мин)
180 ((576 р/мин)
Номинальный крутящий момент шпинда
N.m.
86 ((1500 р/мин)
110 ((769 р/мин)
Основная выходная мощность двигателя непрерывная/30 мин.
КВт
11/13.2
9/11
Ось X/Z
Быстрая скорость по оси X
мм
30
30
Быстрая скорость по оси Z
мм
30
30
Поездка по оси Х
мм
145
160
Поездка по оси Z
мм
205
560
Остров
Путешествия хвостовых животных
мм

30
Способ привода хвостового состава


Притяжение седла
Путешествие хвостового хвоста
мм

100
Задние рукава.
мм

Φ100
Конический хвостоход конический отверстий


MT- 5
Башня инструмента
Форма башни инструмента

8-станционная горизонтальная сервобашня
8-станционная горизонтальная сервобашня
Высота центра
мм
63
80
Точность перемещения устройства держателя инструмента
Сек.
±1.6
±1.6
Если можно выбрать инструмент поблизости
мм
Да, да.
Да, да.
Прочие
Расстояние между центром шпинделя и полом
мм
926
936
Машины
в кг
2600
3500
Общая мощность питания
КВА
23
23
Общие размеры ((LxWxH)
мм
1830×1580×1650
2295×1680×1650
Стандартная конфигурация:

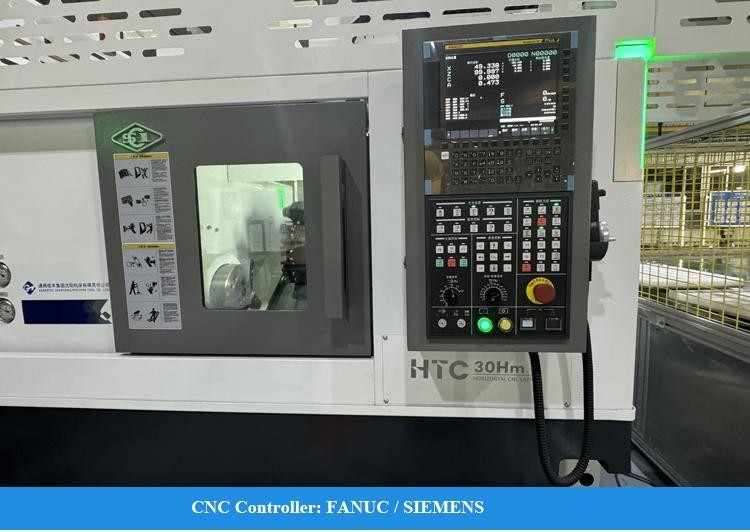

1Система FANUC-0i-TF Plus (5) (серия H/S)
2Система GSK988TA (серия Q)
3"Вертовой винт"
4"Глубокий цилиндр с маслом"
58-станционный сервоинструментальный вагон
Необязательная конфигурация:
1Система Siemens
2"Устройство инструмента"
312-станционный сервоинструментальный вагон
4Измерение заготовки
5Каретка для инструментов
6"Сборник масляного тумана"
7Заднее устройство для удаления микросхем
8"Обнаружение инструмента"
9Пневматические двери.


Наше обслуживание:

Убедитесь, что вы получите высококачественную машину
1Все детали должны быть проверены.
2Более 100 производственных процессов
3Более 200 пунктов проверки
4Обработка образцов каждой машины
5. 72 часа пробной работы до доставки

Почему выбирать нас:
◆ Высочайшее качество, требования клиентов на первом месте
◆ 30 лет + история НИОКР, компания основана в 1993 году
◆ высокотехнологичный производитель с исследовательскими и конструкторскими возможностями
◆ Устойчивая и зрелая система поставок
◆ Молодые продавцы и инженеры для мгновенного обслуживания ((24 часа в режиме онлайн)
◆ Усовершенствование механизма в соответствии с эргономикой и легким обслуживанием
◆ Наш принцип конструкции: простое обслуживание и установка, низкая стоимость обслуживания, не влияет на производство
О нас:
Наклонное ложе CNC токарного станка HTC30H высокоточная обработка различных деталей малого размера CNC токарный станк 10
Добро пожаловать к нам!
Shanghai HD M&E Tech Co., Ltd расположен в Шанхае, Китай. Мы специализируемся на CNC-токарном станке, вертикальном обрабатывающем центре, горизонтальном обрабатывающем центре, портальном обрабатывающем центре, пятиосновом обрабатывающем центре,станции по обработке и различные другие станции с ЧПУУ нас более 200 видов станков. Качество и технологии продукции достигли международного уровня.
Наша фабрика имеет более чем 80-летнюю историю производства станков-инструментов.Они были одним из лидеров китайской промышленности станков и крупнейшего производства станков в КитаеПродукция изделий из станков-инструментов охватывает автомобили, авиацию, новую энергетику, строительную технику, корабли, насосные клапаны, подшипники, 3C-электронику, формы и другие отрасли.Мы берем на себя миссию предоставления инструментальных машин с ведущей технологией, высокое качество и хорошее обслуживание наших клиентов по всему миру!
Наш завод:
Наклонное ложе CNC токарного станка HTC30H высокоточная обработка различных деталей малого размера CNC токарный станк 11

Часто задаваемые вопросы

Вопрос 1.Вы торговая или производственная компания?

Мы производственная компания.
Вопрос 2: Какие основные продукты вашей компании?
Мы специализируемся на всех видах машин, таких как CNC-вертикальный стан, CNC-фрезерная машина, вертикальный стан, обычный стан, буровая машина, радиальная буровая машина и так далее.
Q3. Можете ли вы предоставить индивидуальную машину или SPM (Машину специального назначения)?
Да, мы предоставляем умные решения CNC для наших клиентов с целью повышения эффективности.
Вопрос 4: Каковы ваши гарантийные условия?
Мы будем поставлять замену для деталей, которые окажутся неисправными в течение 12 месяцев,
начиная с даты накладной машины.
Вопрос 5: Какие услуги?
Предпродажи:Соответствующие решения, планирование и проектирование;Сервис один на один
Послепродажное обслуживание: 7 дней 24 часа на линии, дистанционное руководство установкой, стыковка с клиентской программной системой
Вопрос 6: Почему вы выбрали вашу компанию?
Продукция от разработки, проектирования, производства, сборки всего производственного процесса
Проводится между заводами с полной производственной цепочкой, что является вашей наиболее надежной гарантией.
Q7: Может ли ваша компания отправить технический персонал в нашу компанию и направить наших рабочих за границу?
Когда машины прибывают на место установки покупателя, мы можем своевременно отправить механических и электрических инженеров для установки в соответствии с графиком покупателя.Все это можно процитировать и перечислить в контрактеПродавец будет сотрудничать с покупателем для оформления визы и подготовки к установке до выезда за границу.
Вопрос 8: Каковы условия оплаты?
T/T 30% первоначальный платеж при заказе, 70% остаток перед отправкой.
