Качество Токарный станок с ЧПУ HTC40S с жесткими направляющими, высокой жесткостью, большим пролетом, шпиндель A2-8, скорость 4000 об/мин, наклонная станина SMTCL фабрика

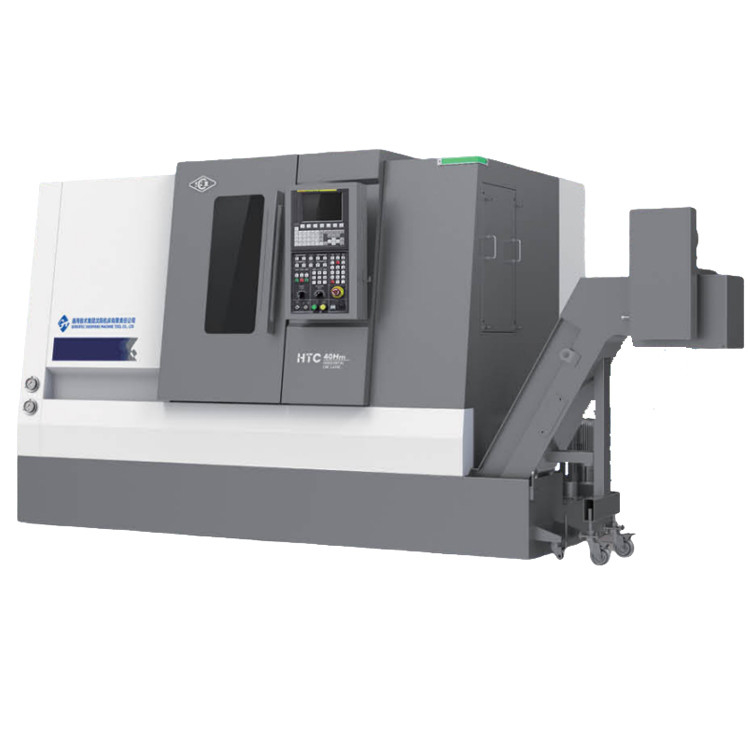

Токарный станок с ЧПУ HTC40S с жесткими направляющими, высокой жесткостью, большим пролетом, шпиндель A2-8, скорость 4000 об/мин, наклонная станина SMTCL

Name: Токарный станок с ЧПУ HTC40S с жесткими направляющими, высокой жесткостью, большим пролетом, шпиндель A2-8, скорость 4000 об/мин, наклонная станина SMTCL
Brand: Shanghai HD ME Tech Co., Ltd.
SKU: HTC40S
Availability: InStock

Название бренда: SMTCL

Номер модели: HTC40S

Место происхождения: китайский

Сертификация: CE ISO certification

Минимальное количество заказа: 1

Возможность поставки: 50 комплектов в месяц

Тэги

Машина токарного станка плоской кровати CKA6136

Машина токарного станка плоской кровати 5.5KW

Машина CNC CKA6136 горизонтальная

Подробная информация о продукции

Фирменное наименование:	SMTCL	Номер модели:	HTC40S
ЧПУ или нет:	Сжигание	Ключевое слово:	Горизонтальные станки с ЧПУ
Длина Max.Cutting:	1500 мм	Максимальн Вырезывание Dia.:	500 мм
Макс. Плыть под кроватью.:	600 мм	X Ось путешествие:	270 мм
Z ось путешествия:	1628 мм	Скорость шпинделя:	4000 оборотов в минуту
Выделить	Крупноразвитый CNC-токарный станк , Высокая жесткость CNC токарного станка , 4000 р/мин КПП-вертовой станции

Описание продукта

Токарный станок с ЧПУ HTC40S с жесткими направляющими, высокой жесткостью, большим пролетом, шпиндель A2-8, скорость 4000 об/мин, наклонная станина SMTCL 0

Описание продукта:

Токарный станок с ЧПУ SMTCL с жесткими направляющими HTC40S, высокой жесткостью, большим пролетом, шпинделем A2-8, скоростью 4000 об/мин, наклонной станиной

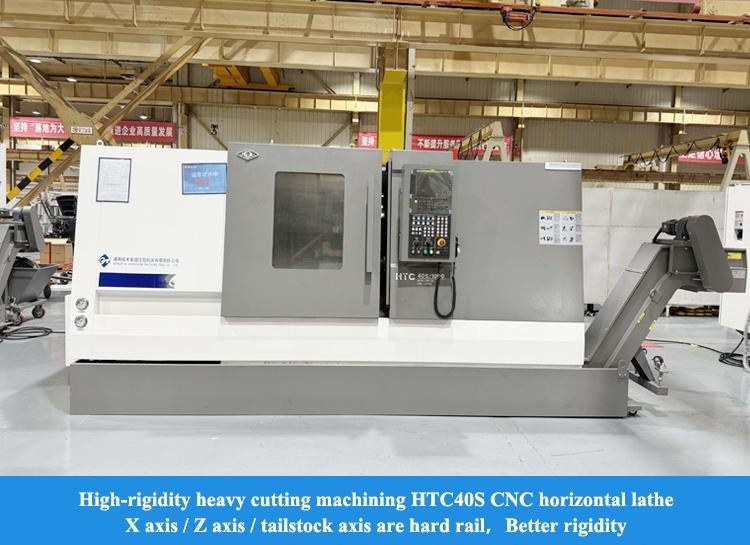

Токарный станок с ЧПУ HTC40Sобладает уникальными преимуществами благодаря конструкции закаленных направляющих. Закаленная направляющая прошла специальную обработку и обладает сверхвысокой жесткостью, что позволяет эффективно выдерживать большие нагрузки при резании.
Во время мощных процессов обработки он обладает превосходной стабильностью, гарантируя, что точность обработки остается неизменной. Высокоточная система закаленных направляющих позволяет станку иметь точные траектории движения при работе. Будь то обработка валов или дисковых деталей, он может продемонстрировать выдающиеся характеристики и широко применим в областях механической обработки с высокими требованиями к точности и стабильности.

Особенности продукта:

1, Высокая точность

◆ Высокоточный винт и направляющая
◆ Высокоточные подшипники шпинделя
◆ Квантификация стандартов процесса
◆ Высокоточная линейка

2, Высокая эффективность
Применение модульного кода системы
◆ Полная функциональная конфигурация, обеспечивающая интеллектуальное производство
◆ Высокоэффективная сервоприводная револьверная головка
◆ Высокопроизводительный шпиндель для тяжелой резки

3, Высокая жесткость

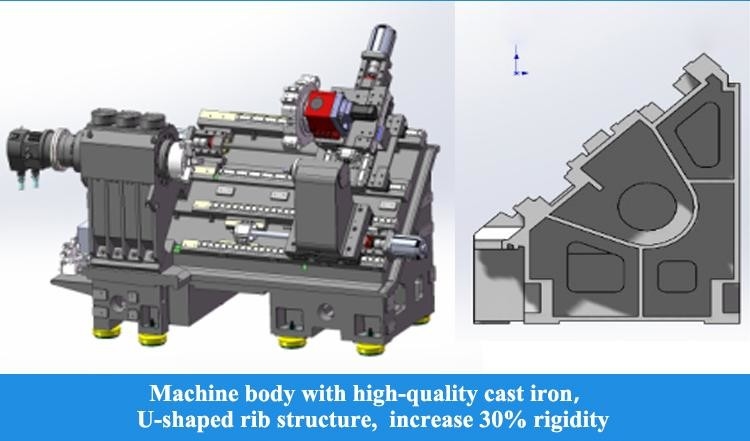

◆ Высококачественная чугунная станина и т. д.
◆ Основные отливки: коробка станины с большим пролетом

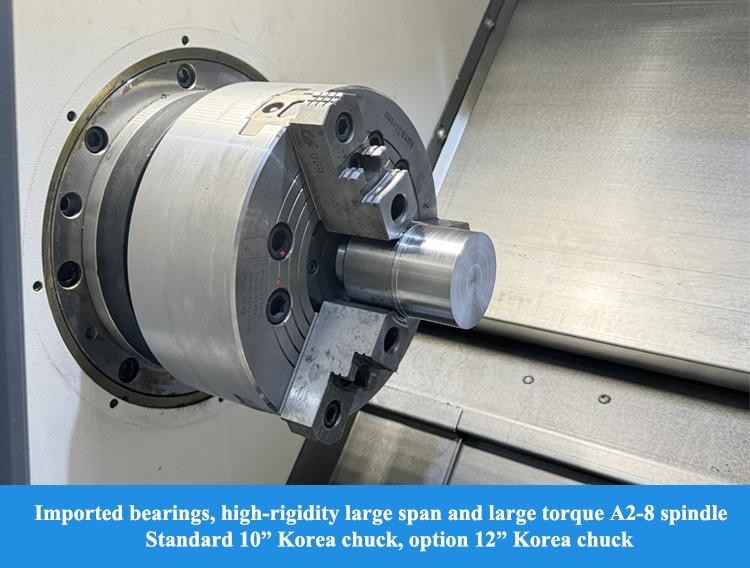

◆ Высокая мощность и высокий крутящий момент шпинделя
◆ Высокожесткая револьверная головка

Детали продукта:

Токарный станок с ЧПУ HTC40S с жесткими направляющими, высокой жесткостью, большим пролетом, шпиндель A2-8, скорость 4000 об/мин, наклонная станина SMTCL 1

Скорость быстрого перемещения: 30 м/мин

Серводвигатель напрямую соединен с шарико-винтовой парой через муфту, что уменьшает промежуточные звенья и обеспечивает передачу без зазоров. Направляющие оси X и Z используют импортные линейные роликовые направляющие для обеспечения высокой жесткости, хорошей динамической производительности и точности, увеличения рабочей скорости и повышения эффективности производства.

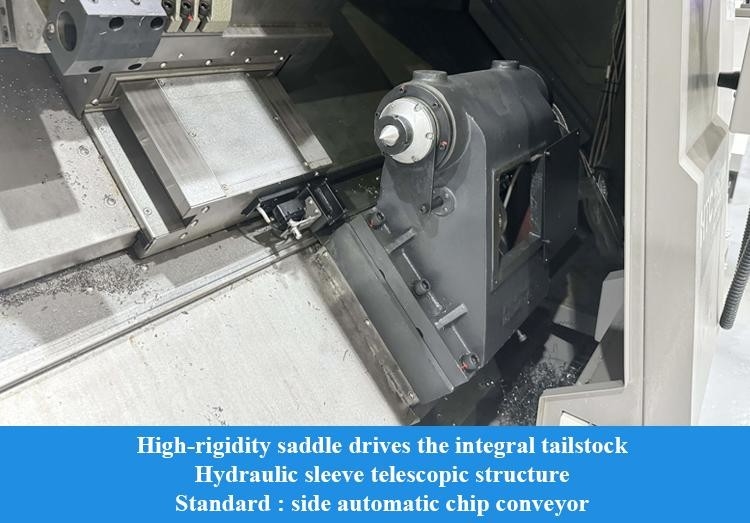

Раздельная сервоприводная задняя бабка

Задняя бабка может перемещаться с помощью опционального сервопривода, который может точно контролировать и гибко регулировать скорость перемещения задней бабки и рабочее усилие зажима в соответствии с требованиями обработки, позволяя задней бабке быстро приближаться к заготовке и затягиваться без удара, а также может обеспечивать обратную связь в реальном времени о положении затяжки. Повышение эффективности производства. Она имеет верхнюю и нижнюю разделенную заднюю бабку, простую в регулировке точности и повышении эффективности обслуживания.

Двойная фиксированная предварительно натянутая структура

Ось X разрабатывает структуру двойной фиксированной опоры и использует предварительно натянутый винт для эффективной компенсации деформации предварительного натяжения и деформации, вызванной повышением температуры. Она взаимодействует со специальной уплотнительной конструкцией для уменьшения повышения температуры винта, тем самым достигая высокой точности и высокой точности стабильности подачи станка

Конфигурация оси Y

Дополнительная конфигурация оси Y в сочетании с револьверной головкой BMT, высокоточной структурой оси C и различными держателями инструмента с приводом может реализовать сложную обработку поверхности за одну установку.

Высокоточный шарико-винтовой механизм

В нем используются высококачественные импортные винты класса C3 и направляющие класса H, а также прямой привод от серводвигателя для достижения превосходной точности работы.

Седло с защитой от изгиба

Пролет направляющей разумно увеличен, оптимизирована структура системы движения, а основная часть седла станины выполнена в форме дуги для обеспечения общей жесткости важных компонентов.

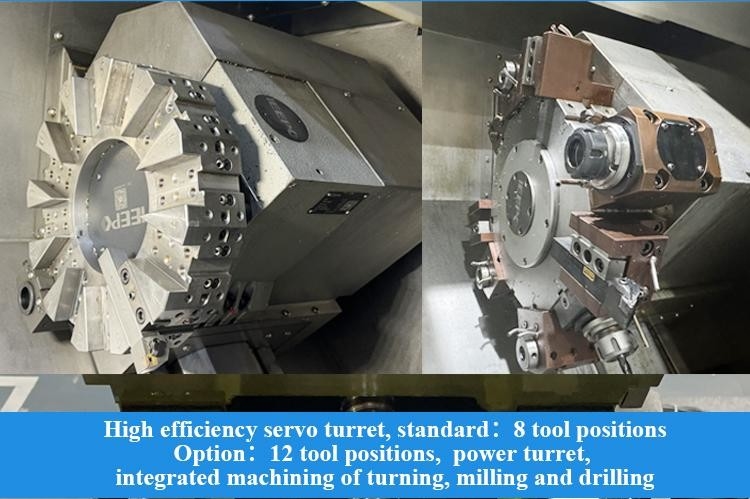

Эффективная сервоприводная револьверная головка

Стандартный интерфейс BMT, соединение высокой жесткости; инструмент приводится в действие интерфейсом DIN1809, который имеет надежную передачу и низкую частоту отказов; приводной двигатель установлен сбоку и имеет компактную структуру; он оснащен высокоточной осью C и тормозным устройством для достижения высокоэффективной комплексной обработки точением, фрезерованием и сверлением.

Внутренний держатель инструмента для охлаждения

Дополнительный внутренний держатель инструмента для охлаждения и выход воды из центра инструмента обеспечивают эффективное удаление стружки во время обработки внутренних отверстий и обеспечивают качество обработки

Возможность фрезерования приводным инструментом

Материал заготовки: HT200

Модель инструмента: Ф16 спиральное сверло
фреза
Состояние охлаждения: водяное охлаждение
Параметры продукта:

Материал заготовки: HT200
Модель инструмента: Ф16 спиральное сверло
Состояние охлаждения: водяное охлаждение
Параметры продукта:

Токарный станок с ЧПУ HTC40S с жесткими направляющими, высокой жесткостью, большим пролетом, шпиндель A2-8, скорость 4000 об/мин, наклонная станина SMTCL 10

Элементы

Единицы измерения	HTC40S/500	HTC40S/1000	HTC40S/1500	Макс. диаметр резания
мм	2870×1890×1900	Φ500	Φ500	Максимальная длина резания
мм	2870×1890×1900	1000	1500	Макс. диаметр качания над станиной
мм	2870×1890×1900	Φ600	Φ600	Макс. диаметр качания над выемкой станины
мм	2870×1890×1900	Шпиндель	Шпиндель	Шпиндель
Модель носа шпинделя
-	A2-8	Внутренний диаметр переднего подшипника	Внутренний диаметр переднего подшипника	Внутренний диаметр переднего подшипника
мм	2870×1890×1900	Конусность шпинделя и размер отверстия	Конусность шпинделя и размер отверстия	Конусность шпинделя и размер отверстия
1:20;Φ90		Диаметр отверстия шпинделя Макс.	Диаметр отверстия шпинделя Макс.	Диаметр отверстия шпинделя Макс.
мм	2870×1890×1900	Макс. диаметр прутка	Макс. диаметр прутка	Макс. диаметр прутка
мм	2870×1890×1900	Стандартный диаметр патрона	Стандартный диаметр патрона	Стандартный диаметр патрона
дюйм	10"	Диапазон скоростей шпинделя	Диапазон скоростей шпинделя	Диапазон скоростей шпинделя
об/мин	4000	3500	3500	Макс. крутящий момент шпинделя
Нм	300(576 об/мин)	229(592 об/мин)	229(592 об/мин)	Номинальный крутящий момент шпинделя
Нм	300(576 об/мин)	377(443 об/мин)	377(443 об/мин)	Выходная мощность главного двигателя непрерывно/30 мин.
кВт	15/18.5	Оси X/Z	Оси X/Z	Оси X/Z
Скорость быстрого перемещения по оси X
мм	2870×1890×1900	Ход по оси X	Ход по оси X	Ход по оси X
мм	2870×1890×1900	Ход по оси X	Ход по оси X	Ход по оси X
мм	2870×1890×1900	270	270	Ход по оси Z
мм	2870×1890×1900	1025	1628	Метод привода задней бабки
Ход задней бабки
мм	2870×1890×1900	770	1628	Метод привода задней бабки
Перетаскивание седла		Ход гильзы задней бабки	Ход гильзы задней бабки	Ход гильзы задней бабки
мм	2870×1890×1900	Точность перепозиционирования перестановки держателя инструмента	Точность перепозиционирования перестановки держателя инструмента	Точность перепозиционирования перестановки держателя инструмента
мм	2870×1890×1900	Конусное отверстие задней бабки	Конусное отверстие задней бабки	Конусное отверстие задней бабки
MT- 4		Револьверная головка	Револьверная головка	Револьверная головка
Форма револьверной головки
8-позиционная горизонтальная сервоприводная револьверная головка		Центральная высота	Центральная высота	Центральная высота
мм	2870×1890×1900	Точность перепозиционирования перестановки держателя инструмента	Точность перепозиционирования перестановки держателя инструмента	Точность перепозиционирования перестановки держателя инструмента
сек.	±1.6	Если можно выбрать инструмент поблизости	Если можно выбрать инструмент поблизости	Если можно выбрать инструмент поблизости
мм	2870×1890×1900	Другое	Другое	Другое
Расстояние между центром шпинделя и полом
мм	2870×1890×1900	1022	1022	Вес станка
кг	4300	5000	6500	Общая мощность
кВА	42	45	45	Габаритные размеры (ДхШхВ)
мм	2870×1890×1900	3750×1890×1900	4600×2050×1960	Стандартная конфигурация:

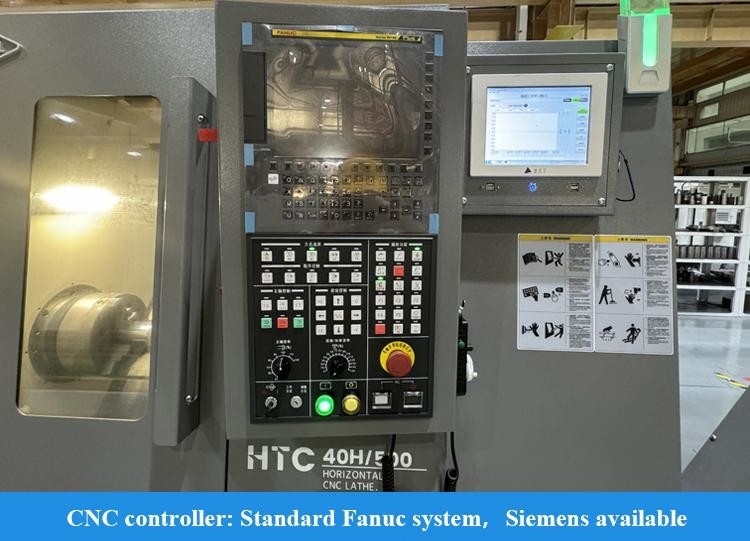

1, Система FANUC-0i-TF Plus (5) (серия H/S) 2, Система GSK988TA (серия Q) 3, Шпиндель втулочного типа 4, Масляный цилиндр полого патрона 5, 8-позиционная сервоприводная инструментальная каретка Дополнительная конфигурация:		1, Система Siemens 2, Калибр для установки инструмента 3, 12-позиционная сервоприводная инструментальная каретка 4, Измерение заготовки 5, Инструментальная каретка с приводом 6, Маслоотделитель 7, Блок удаления стружки сзади 8, Обнаружение повреждения инструмента 9, Пневматическая дверь НАШ СЕРВИС:

Убедитесь, что вы получаете высококачественный станок

1. Каждая деталь должна быть проверена
2. Контроль более 100 производственных процессов
3. Более 200 пунктов контроля
4. Обработка образцов каждого станка
5. 72-часовой пробный запуск перед доставкой
Почему выбирают нас:

◆ Чувство высочайшего качества, запросы клиентов на первом месте

◆ 30+ лет истории исследований и разработок, компания основана в 1993 году
◆ Высокотехнологичный производитель с возможностями исследований и проектирования
◆ Стабильная и зрелая система поставок
◆ Молодые активные продажи и инженеры для мгновенного обслуживания (онлайн 24 часа)
◆ Модернизация механизма в соответствии с эргономикой и простотой обслуживания
◆ Наш принцип проектирования конструкции: простота обслуживания и установки, низкая стоимость обслуживания, не влияет на производство
О нас:

Добро пожаловать к нам!

Компания Shanghai HD M&E Tech Co., Ltd расположена в Шанхае, Китай. Мы специализируемся на токарных станках с ЧПУ, вертикальных обрабатывающих центрах, горизонтальных обрабатывающих центрах, портальных обрабатывающих центрах, пятиосевых обрабатывающих центрах, токарно-фрезерных центрах и различном другом оборудовании с ЧПУ. У нас более 200 видов станков. Качество и технология продукции достигли международного передового уровня.

SMTCL и группа SYMG

являются нашей сотрудничающей фабрикой. Она имеет более чем 80-летнюю историю производства станков. Здесь родились первый токарный станок, сверлильный станок и расточной станок. Они были одним из лидеров китайской станкостроительной промышленности и крупнейшим производителем станков в Китае. Продукция станкостроения охватывает автомобили, авиацию, новую энергетику, строительную технику, корабли, насосные клапаны, подшипники, 3C электронику, пресс-формы и другие отрасли. Мы берем на себя миссию предоставления станков с передовыми технологиями, высоким качеством и хорошим обслуживанием нашим клиентам по всему миру!Наша фабрика:

FAQ:

Q1. Вы торговая компания или производственная компания?

Мы производственная компания.

Q2. Какова основная продукция вашей компании?

Мы специализируемся на всех видах станков, таких как токарные станки с ЧПУ, фрезерные станки с ЧПУ, вертикальные обрабатывающие центры, обычные токарные станки, сверлильные станки, радиально-сверлильные станки и так далее.

Q3. Можете ли вы предоставить индивидуальный станок или SPM (станок специального назначения)?

Да, мы предоставляем интеллектуальные решения с ЧПУ для наших клиентов, чтобы повысить эффективность.

Q4: Каковы ваши гарантийные условия?

Мы предоставим замену деталей, которые окажутся дефектными, на период 12 месяцев,

начиная с даты коносамента станка.
Q5. Какие услуги?

Предпродажное обслуживание: Индивидуальные решения, планирование и проектирование; Индивидуальное обслуживание
Послепродажное обслуживание: 7 дней 24 часа онлайн-обслуживание, удаленное руководство по установке, стыковка с системой программного обеспечения клиента
Q6: Почему стоит выбрать вашу компанию?

Продукция от разработки, проектирования, производства, сборки всего производственного процесса

осуществляется между заводами с полной производственной цепочкой, что является вашей самой надежной гарантией.
Q7: Может ли ваша компания отправить технический персонал в нашу компанию и направить наших рабочих за границу?

Мы можем предоставить такой вид услуг. Когда станки прибудут на место установки покупателя, мы можем своевременно отправить инженеров-механиков и электриков для установки в соответствии с графиком покупателя. Все это может быть указано и перечислено в контракте. Продавец будет сотрудничать с покупателем для решения вопросов визы и подготовки к установке перед выездом за границу.

Q8: Каковы условия оплаты?

T/T 30% первоначальный взнос при заказе, 70% остаток платежа перед отправкой. безотзывный аккредитив по предъявлении

Основные характеристики продукта
