Name: 4-осевой буровой центр DTC500 CNC вертикальная обработка FANUC CNC фрезерная машина
Brand: Shanghai HD M&E Tech Co., Ltd.
SKU: DTC500
Availability: InStock

Дом > продукты > Центр CNC вертикальный подвергая механической обработке >

4-осевой буровой центр DTC500 CNC вертикальная обработка FANUC CNC фрезерная машина

Центр свертывания с помощью вертикальной обработки с помощью ЧПУ

Универсальный 4-осевой центр нажатия

центр cnc 4 осей вертикальный подвергая механической обработке

Место происхождения:

китайский

Фирменное наименование:

SMTCL/SYMG

Сертификация:

ISO certification

Номер модели:

DTC500

Свяжитесь с нами

Запросите цитату

Подробная информация о продукции

Brand Name::

SYMG,SMTCL

Type::

VERTICAL

Model:

DTC500

Spindle Taper::

BT30

CNC Control System::

Fanuc Siemens Syntec KND GSK

Max.speed:

20000 mm/min

Spindle Motor Power(kW)::

3.7/5.5

Tool Magazine Capacity::

X Axis travel:

500mm

Y Axis travel:

400mm

Z Axis travel:

300mm

Worktable dimensions:

650×400mm

allowable maximum load:

250kg

Условия оплаты и доставки

Количество мин заказа

1 комплект

Цена

negotiable

Упаковывая детали

Деревянный корпус, оловянный багажник, другие мореходные упаковки

Время доставки

45-60 дней

Условия оплаты

L/C,T/T,Western Union

Поставка способности

50 комплектов в месяц

Родственные продукты

Видео

Экономический центр вертикальной обработки с ЧПУ M800 3-осевая фрезерная машина с ЧПУ Syntec Controller VMC Machine

Лучшая цена

Видео

SMTCL VMC850Q 3 оси Вертикальный обрабатывающий центр 4 оси CNC фрезерная машина с поворотным столом

Лучшая цена

Видео

3 оси Вертикальный обрабатывающий центр Алюминиевая обработка VMC850Q 4 оси CNC фрезерная машина Fanuc CNC VMC

Лучшая цена

Видео

Вертикальный центр обработки VMC1100P высокая жесткость Грантная рама Структура 4-осевой CNC фрезерная машина

Лучшая цена

Свяжитесь с нами

+8613916455787

sales@huidijd.com

86-021-61195255

Свяжитесь сейчас

Описание продукта

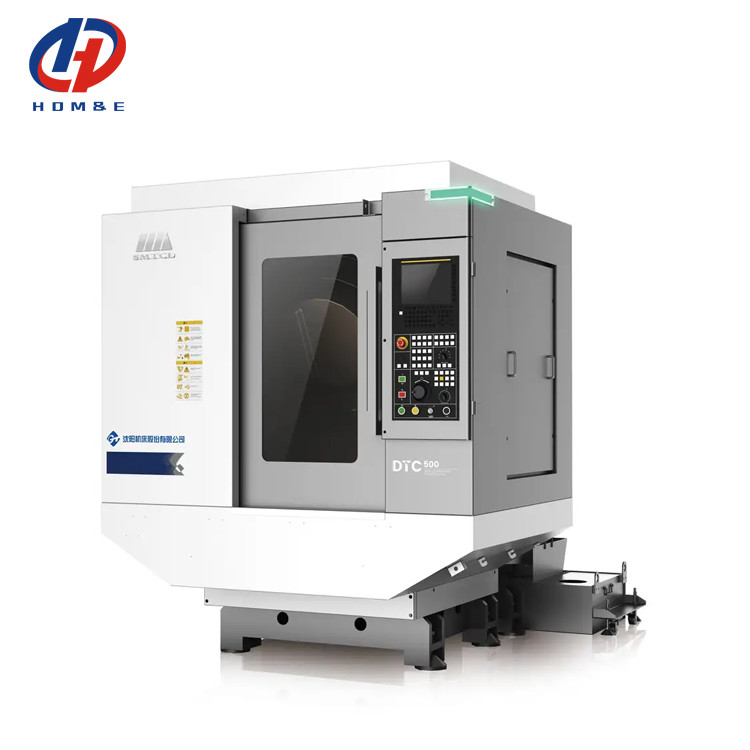

4-осевой буровой центр DTC500 CNC вертикальная обработка FANUC CNC фрезерная машина 0

4-осевой буровой центр DTC500 CNC вертикальная обработка FANUC CNC фрезерная машина

Широкое применение в 3C, автомобильной и других отраслях промышленности

Машинный инструмент серии DTC500 представляет собой своего рода вертикальный центр бурения и сверления с высокой сейсмической устойчивостью и высокой динамической реакцией. Он может обеспечивать высокую скорость, отличную точность,и высокой стабильности решения для различных сложных случаев обработки, таких как небольшие сегменты и несколько углов и т.д.., которая может реализовать производство средних и малых пластин, плит, а также компонентов оболочек в применении 3C, автомобильных и мелких металлоконструкций

Характеристики продукта:

1"Высокая жесткость и высокая сейсмическая устойчивость"

◆ Большой корпус машины
◆ колонны из рысиных костей
◆ Коробка с спиндом с тепловой симметрией

2Высокая динамическая реакция

◆ Новая система передачи
◆ Сервосистема с высоким уровнем реагирования

3Высокая эффективность и стабильность

◆ Эффективный сервоинструментальный магазин
◆ полностью закрытая внутренняя защита
◆ Вторая чистка рукоятки инструмента

Подробная информация о продукте:

1.Кровать с шестью земляными футами, низким центром тяжести и большим протяжением улучшает антивибрацию на производительность станка всесторонним образом.

2.Нижняя часть более устойчивая, а внутреннее ребро имеет более сильное сопротивление искривлению и большестабильная обработка.

3.The left and right thermally symmetrical design adopts the structure of ribs on both sides and inner cross reinforcement to offset thermal deformation and improve the machining stability of the machine tool.

4.Эта функция гарантирует, что фактическая точность обработки буровых и пробивающих изделий может стабильно контролироваться в пределах 0,015 мм во время обработки.

5.Три оси образуют лабиринтовую структуру через баффли и ограждения, которые могут эффективно предотвратить попадание отходов обработки и режущей жидкости,и эффективно улучшить срок службы станка.

6.Эта функция может эффективно решить проблему падения инструмента или внезапного ухудшения точности обработки, вызванного нечистым держателем инструмента.

Параметры продукта:

Основные технические характеристики

Основные технические параметры

Имя			Единица	DTC500
Рабочий стол	Размеры рабочего стола		мм	650х400
	максимально допустимая нагрузка		в кг	250
	Размеры T-слота		мм × шт	14х3
Диапазон обработки	Максимальный проезд рабочего стола X		мм	500
	Максимальное движение слайда Y		мм	400
	Максимальное движение шпинделя Z		мм	300
	Расстояние между конечной поверхностью шпинделя и рабочим столом	Макс. Макс.	мм	460
		Минуточку.	мм	160
	Расстояние от центра шпинделя до направляющей рельсы		мм	445
Свинцовый	Конечная дыра (7:24)			BT230
	Макс. скорость		r/min	20000
	Номинальный выходной крутящий момент ((S1/S2)		N.m.	11.8/17.5
	Мощность двигателя шпинделя ((S1/S2)		КВт	3.7/5.5
Инструмент	Модель инструментального ствола			МАС 403 BT30
Корм для животных	Быстро движутся.	Ось X	м/мин	48
		Ось Y		48
		Ось Z		48
	Мощность двигателя с трехосным приводом ((X/Y/Z)		КВт	2.5/2.5/2.7
	Крутящий момент двигателя с трехосным приводом ((X/Y/Z)		Nm	8/8/12
	Скорость подачи		мм/мин	30000

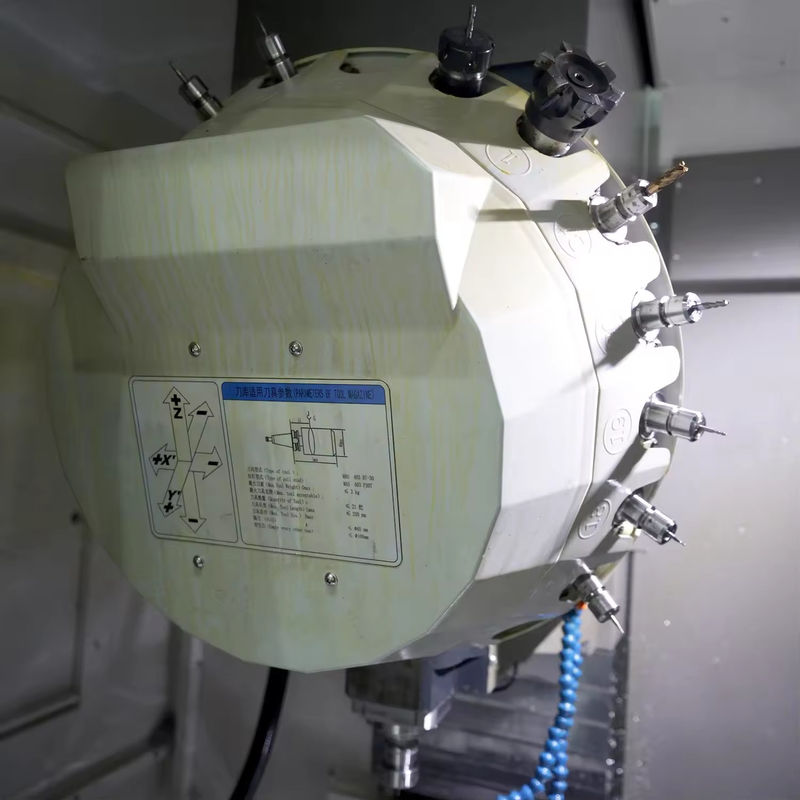

Журнал для инструментов	Форма журнала инструмента			Сервоинструментальный магазин башни
	Метод инструмента			Двусторонний выбор близлежащего инструмента
	Вместимость инструментального магазина		бар	21
	Максимальная длина инструмента		мм	250
	Максимальная масса инструмента		в кг	3
	Максимальный диаметр головки инструмента	Полный инструмент	мм	Φ65
		Соседний пустой инструмент	мм	Φ100
	Время смены инструмента (от инструмента к инструменту)		с	1.6
Масса станка			в кг	2800
Общая электрическая мощность			КВА	18
Размер контура (LXWXH)			мм	2300х1800х2400

Точность станков

Точность позиционирования этой станки соответствует Национальному стандарту Китайской Народной Республики GB/T18400.4-2010 "Приемные стандарты точности позиционирования станков".

Инспекционные пункты		Производственный стандарт
Точность обработки		IT6
Точность позиционирования	Ось х ((мм)	0.006
	Ось Y ((мм)	0.006
	Ось Z ((мм)	0.006
Точность повторного позиционирования	Ось х ((мм)	0.004
	Ось Y ((мм)	0.004
	Ось Z ((мм)	0.004

Нет, нет, нет.	Имя	Модель или спецификация	Количество	Бренд	Примечание
1.	Система ЧПУ	FANUC OI-MF PLUS TYPE ((5)	1	FANUC
2.	Главный миномет	aiI2/20000-B	1	FANUC
3.	Сервомотор X-оси	aiS8/4000	1	FANUC
4.	Сервомотор Y-оси	aiS8/4000	1	FANUC
5.	Сервомотор оси Z	aiS12B/4000 aiS12B/4000	1	FANUC
6.	Свинцовый винт X-оси	Шаровой винт,φ28×12,C3	1	Япония THK
7.	Свинцовый винт по оси Y	Шаровой винт,φ28×12,C3	1	Япония THK
8.	Свинцовый винт Z-оси	Шаровой винт,φ32×12,C3	1	Япония THK
9.	Подшипник на винтовке	20×47×15/25×62×15 2	4/4	Япония NTN
10.	Журнал для инструментов	21 место установки инструмента, магазин инструмента башни	1	Окада, Тайвань
11.	Система смазки		1	Шэнь Сянь
12.	Резервуар воды		1	Шэньянский инструментальный станок
13.	Пневматическая часть		1	Ци Ли Ке
14.	Главный переключатель питания		1	Южная Корея
15.	Главный контактник		——	Южная Корея
В соответствии с циклом поставок производитель имеет право менять приобретенные детали того же качества, не влияя на производительность станка.

Применение в промышленности:

Почему выбирать нас:

◆ Высочайшее качество, требования клиентов на первом месте

◆ 30 лет + история НИОКР, компания основана в 1993 году

◆ высокотехнологичный производитель с исследовательскими и конструкторскими возможностями

◆ Устойчивая и зрелая система поставок

◆ Молодые продавцы и инженеры для мгновенного обслуживания ((24 часа в режиме онлайн)

◆ Усовершенствование механизма в соответствии с эргономикой и легким обслуживанием

◆ Наш принцип конструкции: простое обслуживание и установка, низкая стоимость обслуживания, не влияет на производство

О нас:

Добро пожаловать к нам!
Shanghai HD M&E Tech Co., Ltd расположен в Шанхае, Китай. Мы специализируемся на CNC-токарном станке, вертикальном обрабатывающем центре, горизонтальном обрабатывающем центре, портальном обрабатывающем центре, пятиосновом обрабатывающем центре,станции по обработке и различные другие станции с ЧПУУ нас более 200 видов станков. Качество и технологии продукции достигли международного уровня.

Наша фабрика имеет более чем 80-летнюю историю производства станков-инструментов.Они были одним из лидеров китайской промышленности станков и крупнейшего производства станков в КитаеПродукция изделий из станков-инструментов охватывает автомобили, авиацию, новую энергетику, строительную технику, корабли, насосные клапаны, подшипники, 3C-электронику, формы и другие отрасли.Мы берем на себя миссию предоставления инструментальных машин с ведущей технологией, высокое качество и хорошее обслуживание наших клиентов по всему миру!

Наш завод:

4-осевой буровой центр DTC500 CNC вертикальная обработка FANUC CNC фрезерная машина 10

Выставка:

4-осевой буровой центр DTC500 CNC вертикальная обработка FANUC CNC фрезерная машина 11

Часто задаваемые вопросы

Вопрос 1.Вы торговая или производственная компания?

Мы производственная компания.

Вопрос 2: Какие основные продукты вашей компании?
Мы специализируемся на всех видах машин, таких как CNC-вертикальный стан, CNC-фрезерная машина, вертикальный стан, обычный стан, буровая машина, радиальная буровая машина и так далее.

Q3. Можете ли вы предоставить индивидуальную машину или SPM (Машину специального назначения)?
Да, мы предоставляем умные решения CNC для наших клиентов с целью повышения эффективности.

Вопрос 4: Каковы ваши гарантийные условия?
Мы будем поставлять замену для деталей, которые окажутся неисправными в течение 12 месяцев,
начиная с даты накладной машины.

Вопрос 5: Какие услуги?
Предпродажи:Соответствующие решения, планирование и проектирование;Сервис один на один
Послепродажное обслуживание: 7 дней 24 часа на линии, дистанционное руководство установкой, стыковка с клиентской программной системой

Вопрос 6: Почему вы выбрали вашу компанию?
Продукция от разработки, проектирования, производства, сборки всего производственного процесса
Проводится между заводами с полной производственной цепочкой, что является вашей наиболее надежной гарантией.

Q7: Может ли ваша компания отправить технический персонал в нашу компанию и направить наших рабочих за границу?
Когда машины прибывают на место установки покупателя, мы можем своевременно отправить механических и электрических инженеров для установки в соответствии с графиком покупателя.Все это можно процитировать и перечислить в контрактеПродавец будет сотрудничать с покупателем для оформления визы и подготовки к установке до выезда за границу.

Вопрос 8: Каковы условия оплаты?
T/T 30% первоначальный платеж при заказе, 70% остаток перед отправкой.
