SMTCL Вертикальная буровая и прокачивающая машина DTC500 Эффективный центр CNC-буровой прокачки

SMTCL Вертикальная буровая и прокачивающая машина DTC500 Эффективный центр CNC-буровой прокачки

Эффективный центр сверления с помощью CNC

SMTCL CNC Center для бурения

Вертикальная буровая машина

Место происхождения:

китайский

Фирменное наименование:

SMTCL/SYMG

Сертификация:

ISO certification

Номер модели:

DTC500

Свяжитесь с нами
Запросите цитату
Подробная информация о продукции
Марка::
SYMG, SMTCL
Тип::
Вертикальная
Модель:
DTC500
Конусность шпинделя::
BT230
Система управления CNC::
Fanuc Siemens Syntec KND GSK
Макс. Скорость:
20000 мм/мин
Сила мотора шпинделя (kW)::
3.7/5.5
Емкость журнала инструмента::
21
Поездка по оси X:
500 мм
Перемещение Y-osи:
400 мм
Поездка по оси Z:
300 мм
Размеры Worktable:
650×400 мм
максимально допустимая нагрузка:
250 кг
Условия оплаты и доставки
Количество мин заказа
1 комплект
Цена
Подлежит обсуждению
Упаковывая детали
Деревянный корпус, оловянный багажник, другие мореходные упаковки
Время доставки
45-60 дней
Условия оплаты
L/C,T/T,Western Union
Поставка способности
50 комплектов в месяц
Описание продукта

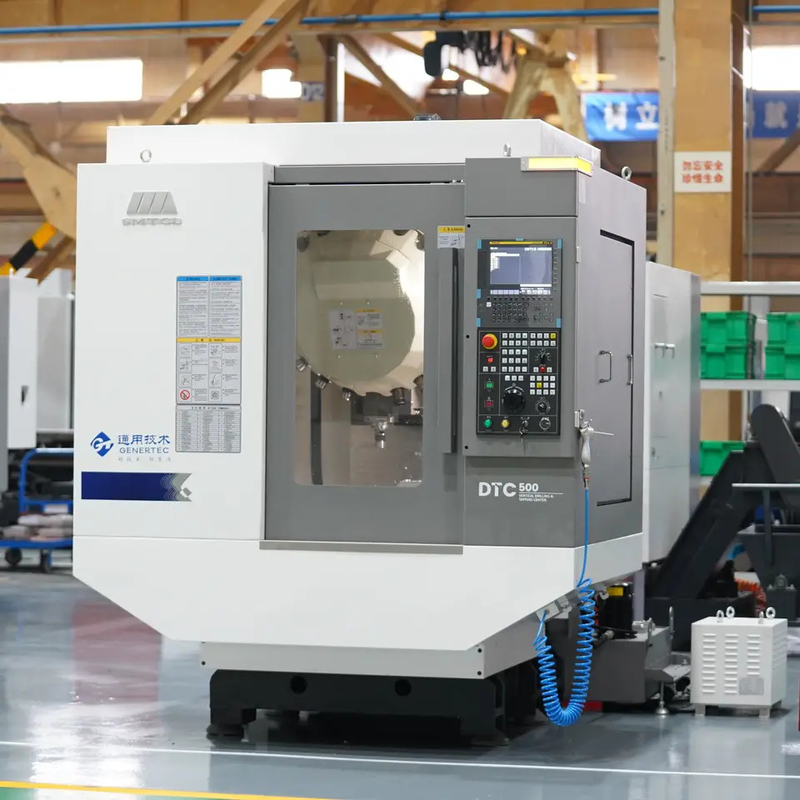

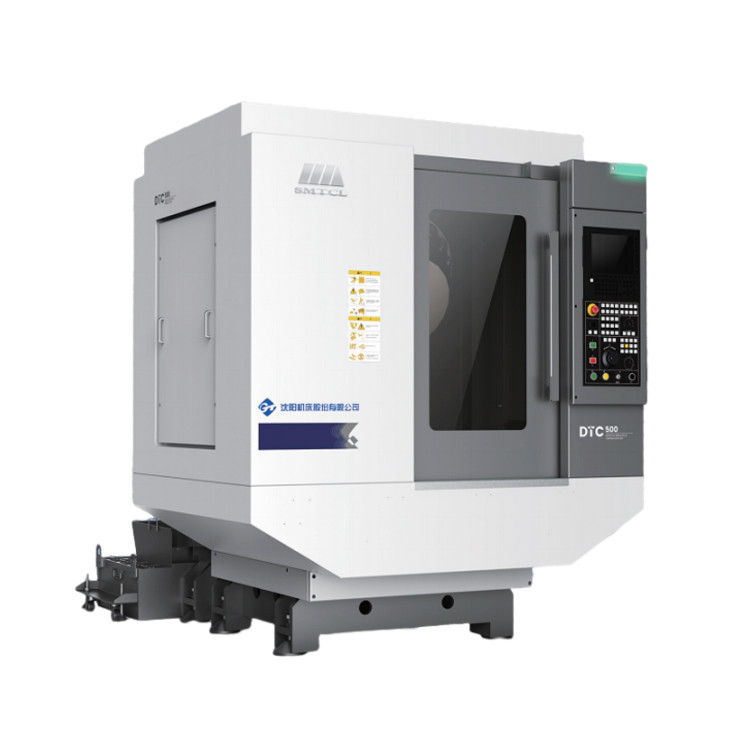

SMTCL Вертикальная буровая и прокачивающая машина DTC500 Эффективный центр CNC-буровой прокачки 0

Вертикальная буровая и пробивающая машина DTC500 CNC фрезерная машина Эффективный буровой центр

Широкое применение в 3C, автомобильной и других отраслях промышленности
Центр вертикального бурения DTC500 объединяет анализ конечных элементов и форвардный дизайн для оптимизации структуры корпуса машины.Он принимает низкий центр тяжести и большой протяженности постели и колонны рысиной костиСтержень имеет теплосимметричную конструкцию для противодействия тепловой деформации. Самокомпенсация температуры является стандартной, с точностью в пределах 0.015Он подходит для сложной обработки 3C продуктов, автомобильных деталей и т.д.
Характеристики продукта:
1"Высокая жесткость и высокая сейсмическая устойчивость"
◆ Большой корпус машины
◆ колонны из рысиных костей
◆ Коробка с спиндом с тепловой симметрией
2Высокая динамическая реакция
◆ Новая система передачи
◆ Сервосистема с высоким уровнем реагирования
3Высокая эффективность и стабильность
◆ Эффективный сервоинструментальный магазин
◆ полностью закрытая внутренняя защита
◆ Вторая чистка рукоятки инструмента
Подробная информация о продукте:

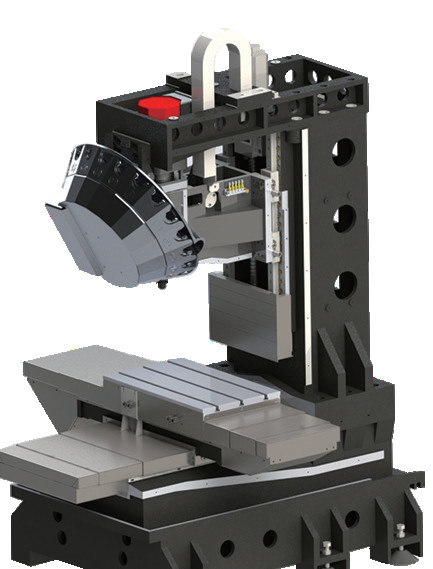

SMTCL Вертикальная буровая и прокачивающая машина DTC500 Эффективный центр CNC-буровой прокачки 1

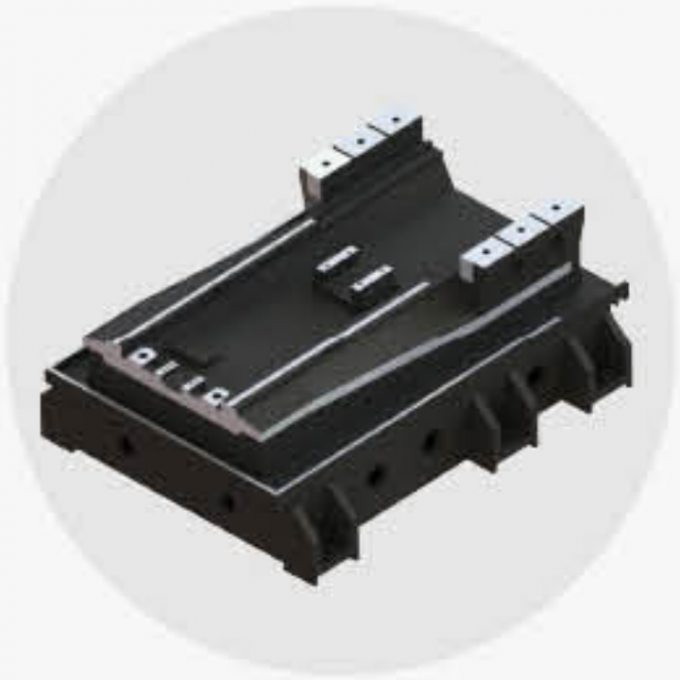

1.Кровать с шестью земляными футами, низким центром тяжести и большим протяжением улучшает антивибрацию на производительность станка всесторонним образом.
SMTCL Вертикальная буровая и прокачивающая машина DTC500 Эффективный центр CNC-буровой прокачки 2

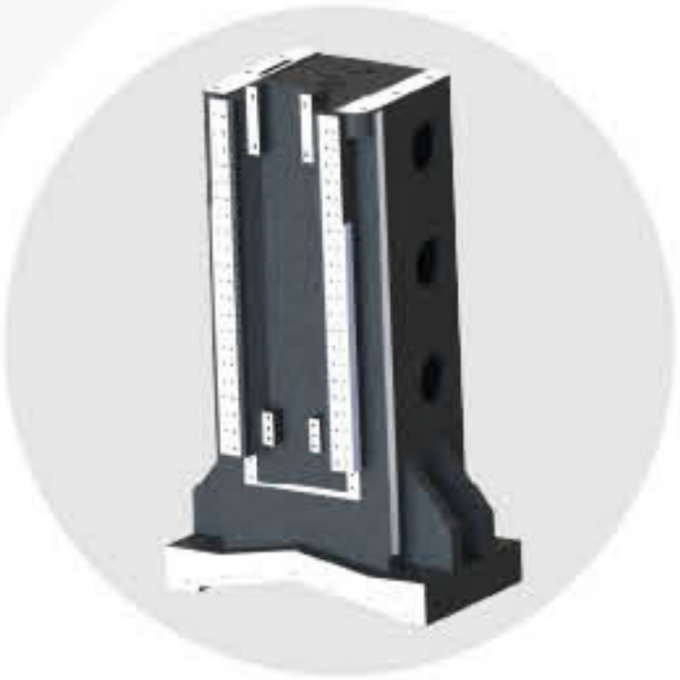

2.Нижняя часть более устойчивая, а внутреннее ребро имеет более сильное сопротивление искривлению и большестабильная обработка.
SMTCL Вертикальная буровая и прокачивающая машина DTC500 Эффективный центр CNC-буровой прокачки 3

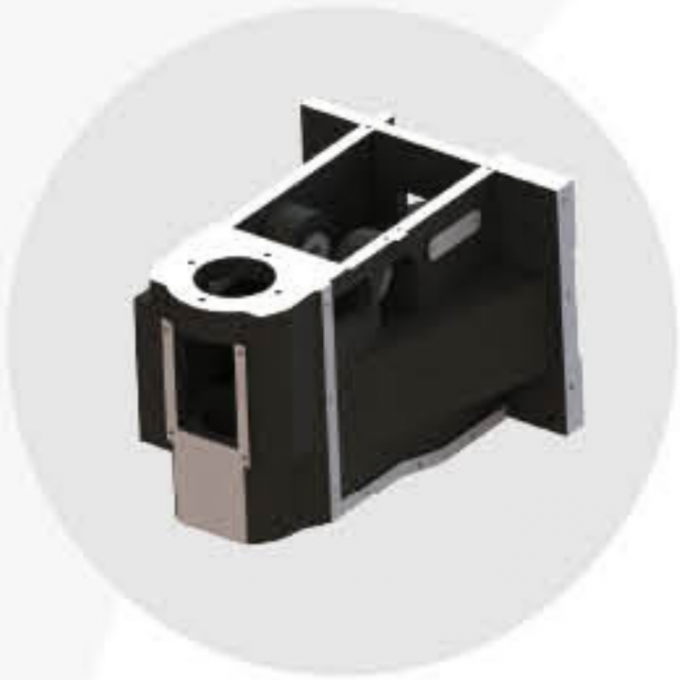

3.The left and right thermally symmetrical design adopts the structure of ribs on both sides and inner cross reinforcement to offset thermal deformation and improve the machining stability of the machine tool.
SMTCL Вертикальная буровая и прокачивающая машина DTC500 Эффективный центр CNC-буровой прокачки 4

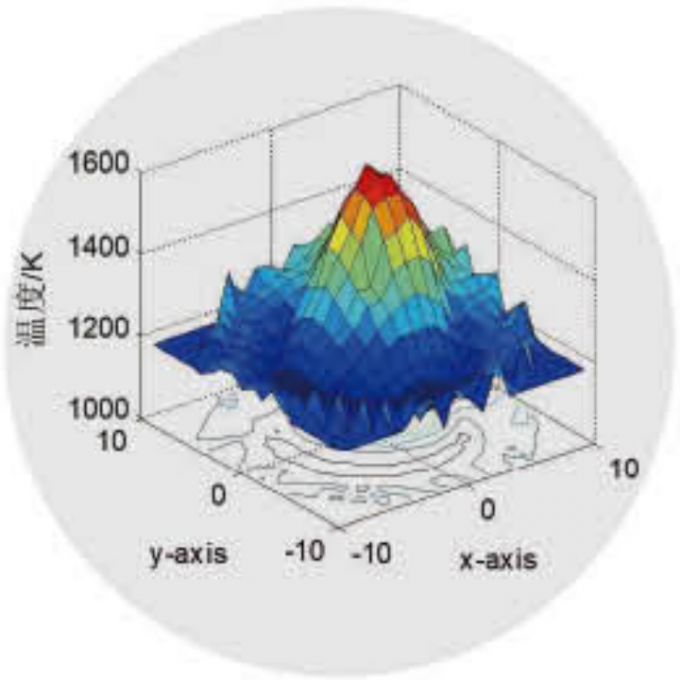

4.Эта функция гарантирует, что фактическая точность обработки буровых и пробивающих изделий может стабильно контролироваться в пределах 0,015 мм во время обработки.
SMTCL Вертикальная буровая и прокачивающая машина DTC500 Эффективный центр CNC-буровой прокачки 5

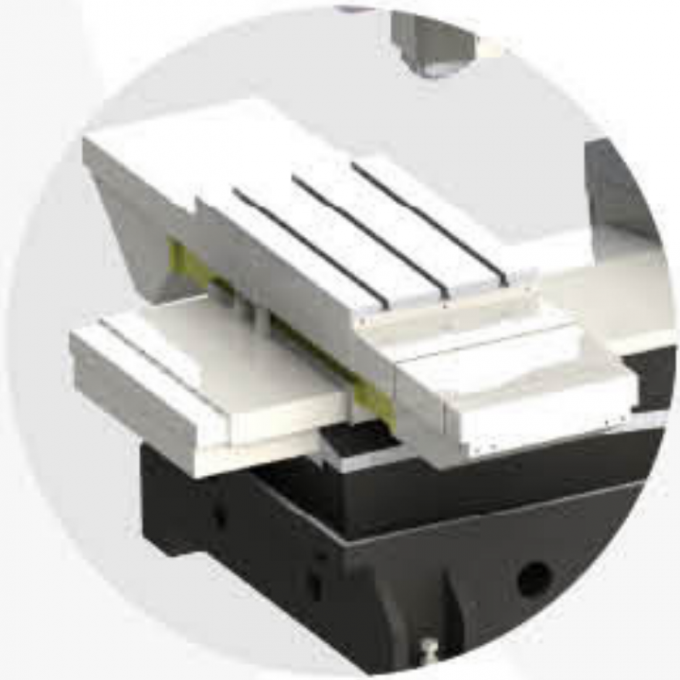

5.Три оси образуют лабиринтовую структуру через баффли и ограждения, которые могут эффективно предотвратить попадание отходов обработки и режущей жидкости,и эффективно улучшить срок службы станка.
SMTCL Вертикальная буровая и прокачивающая машина DTC500 Эффективный центр CNC-буровой прокачки 6

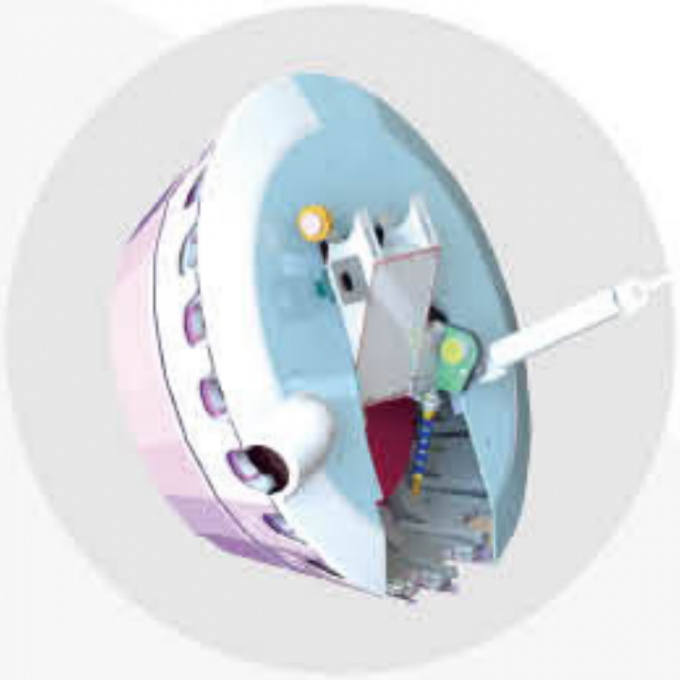

6.Эта функция может эффективно решить проблему падения инструмента или внезапного ухудшения точности обработки, вызванного нечистым держателем инструмента.
Параметры продукта:

Основные технические характеристики

Основные технические параметры
Имя
Единица
DTC500
Рабочий стол
Размеры рабочего стола
мм
650х400
максимально допустимая нагрузка
в кг
250
Размеры T-слота
мм × шт
14х3
Диапазон обработки
Максимальный проезд рабочего стола X

мм
500
Максимальное движение слайда Y

мм
400
Максимальное движение шпинделя Z
мм
300
Расстояние между конечной поверхностью шпинделя и рабочим столом

Макс. Макс.
мм
460
Минуточку.
мм
160
Расстояние от центра шпинделя до направляющей рельсы

мм
445
Свинцовый
Конечная дыра (7:24)

BT230
Макс. скорость
r/min
20000
Номинальный выходной крутящий момент ((S1/S2)
N.m.
11.8/17.5
Мощность двигателя шпинделя ((S1/S2)
КВт
3.7/5.5
Инструмент
Модель инструментального ствола

МАС 403 BT30
Корм для животных
Быстро движутся.
Ось X
м/мин
48
Ось Y

48
Ось Z

48
Мощность двигателя с трехосным приводом ((X/Y/Z)
КВт
2.5/2.5/2.7
Крутящий момент двигателя с трехосным приводом ((X/Y/Z)

Nm
8/8/12
Скорость подачи
мм/мин
30000
Журнал для инструментов
Форма журнала инструмента

Сервоинструментальный магазин башни

Метод инструмента

Двусторонний выбор близлежащего инструмента

Вместимость инструментального магазина
бар
21
Максимальная длина инструмента
мм
250
Максимальная масса инструмента
в кг
3
Максимальный диаметр головки инструмента
Полный инструмент
мм
Φ65
Соседний пустой инструмент
мм
Φ100
Время смены инструмента (от инструмента к инструменту)
с
1.6
Масса станка
в кг
2800
Общая электрическая мощность

КВА
18
Размер контура (LXWXH)

мм
2300х1800х2400
 Точность станков
Точность позиционирования этой станки соответствует Национальному стандарту Китайской Народной Республики GB/T18400.4-2010 "Приемные стандарты точности позиционирования станков".
Инспекционные пункты
Производственный стандарт
Точность обработки
IT6
Точность позиционирования
Ось х ((мм)
0.006
Ось Y ((мм)
0.006
Ось Z ((мм)
0.006
Точность повторного позиционирования

Ось х ((мм)
0.004
Ось Y ((мм)
0.004
Ось Z ((мм)
0.004
Нет, нет, нет.
Имя
Модель или спецификация
Количество
Бренд
Примечание
1
Система ЧПУ
FANUC OI-MF PLUS TYPE ((5)
1
FANUC

2
Главный миномет
aiI2/20000-B
1
FANUC

3
Сервомотор X-оси
aiS8/4000
1
FANUC

4
Сервомотор Y-оси
aiS8/4000
1
FANUC

5
Сервомотор оси Z
aiS12B/4000 aiS12B/4000
1
FANUC

6
Свинцовый винт X-оси
Шаровой винт,φ28×12,C3
1
Япония THK

7
Свинцовый винт по оси Y
Шаровой винт,φ28×12,C3
1
Япония THK

8
Свинцовый винт Z-оси
Шаровой винт,φ32×12,C3
1
Япония THK

9
Подшипник на винтовке
20×47×15/25×62×15 2
4/4
Япония NTN

10
Журнал для инструментов
21 место установки инструмента, магазин инструмента башни

1
Окада, Тайвань

11
Система смазки

1
Шэнь Сянь

12
Резервуар воды

1
Шэньянский инструментальный станок

13
Пневматическая часть

1
Ци Ли Ке

14
Главный переключатель питания

1
Южная Корея

15
Главный контактник

——
Южная Корея

В соответствии с циклом поставок производитель имеет право менять приобретенные детали того же качества, не влияя на производительность станка.
