Прецизионный токарный станок с ЧПУ, большая длина шпинделя, HTC40Q BMT55, револьверная головка с приводом, наклонная станина с осью Y

Прецизионный токарный станок с ЧПУ, большая длина шпинделя, HTC40Q BMT55, револьверная головка с приводом, наклонная станина с осью Y

Токарный станок CNC кровати скоса

Токарный станок с ЧПУ HTC40Q BMT55

Y-ось CNC-токарный станк

Место происхождения:

Китай

Фирменное наименование:

SMTCL

Сертификация:

CE ISO certification

Номер модели:

HTC40H

Свяжитесь с нами
Запросите цитату
Подробная информация о продукции
Фирменное наименование:
SMTCL
Model Number:
HTC40H
Ключевое слово:
Горизонтальный центр поворота с помощью ЦСН
Длина Max.Cutting:
1000 мм
Максимальн Вырезывание Dia.:
380mm
Макс. Плыть под кроватью.:
560 мм
X axis travel:
200mm
Z axis travel:
1050mm
Spindle speed:
4500 r/min
Условия оплаты и доставки
Количество мин заказа
1
Упаковывая детали
Деревянный корпус, оловянный багажник, другие мореходные упаковки
Время доставки
45-60 дней
Условия оплаты
T/T, L/C, Western Union
Поставка способности
50 комплектов в месяц
Родственные продукты
Свяжитесь с нами
86-021-61195255
Свяжитесь сейчас
Описание продукта

Прецизионный токарный станок с ЧПУ, большая длина шпинделя, HTC40Q BMT55, револьверная головка с приводом, наклонная станина с осью Y 0

Описание продукта:

Прецизионный токарный станок с ЧПУ, шпиндель большого пролета HTC40H BMT55, силовой револьвер, наклонная станина, токарный станок с ЧПУ с осью Y
HTC40H объединяет интеллектуальные и передовые производственные технологии. Благодаря конструкции наклонной станины под углом 45°, он обладает высокой жесткостью и отличным удалением стружки. Оснащен шпиндельным двигателем мощностью 11/15 кВт, скорость достигает 45-4500 об/мин, подходит для 8-позиционной серво-револьверной головки. Он может обрабатывать валы и дисковые детали, а также выполнять такие операции, как нарезание резьбы и дуг, что подходит для эффективного производства в таких отраслях, как автомобилестроение и двигателестроение.

Особенности продукта:

1, Высокая эффективность
● Высокая скорость быстрого перемещения по двум осям
● Раздельная серво-задняя бабка
● Высокоэффективный серводержатель инструмента
● Дополнительная подшпиндельная многопоследовательная интегрированная обработка
2, Высокая точность
● Высокоточный предварительно натянутый винт
● Технология компенсации ошибок
● Квантификация стандартов процесса
● Строгие стандарты контроля

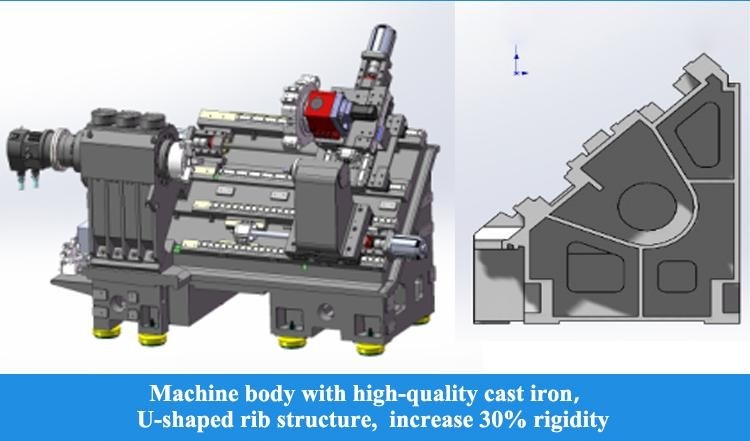

3, Высокая жесткость
● Высококачественная чугунная станина и другие ключевые отливки

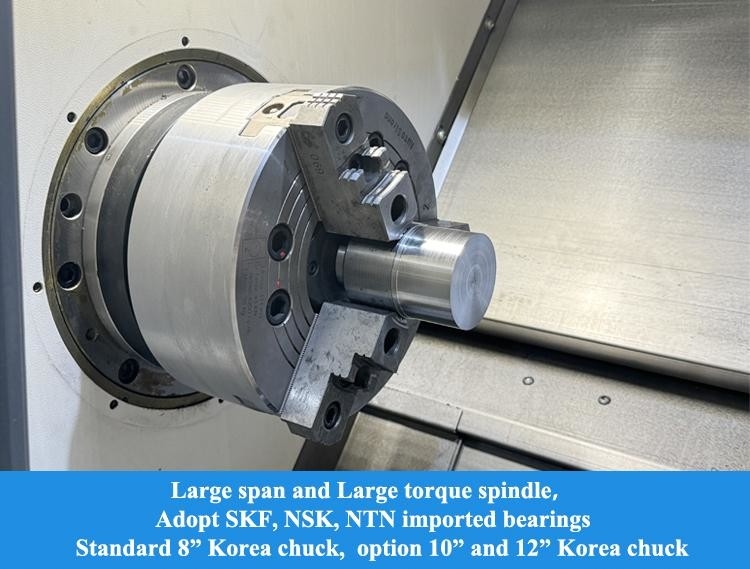

● Шпиндельный узел большого пролета
● Щелевое отверстие станины в форме дуги
● Задняя бабка с небольшой структурой шпинделя

Детали продукта:

Прецизионный токарный станок с ЧПУ, большая длина шпинделя, HTC40Q BMT55, револьверная головка с приводом, наклонная станина с осью Y 1
Скорость быстрого перемещения: 30 м/мин
Серводвигатель напрямую соединен с шарико-винтовой парой через муфту, что уменьшает промежуточные звенья и обеспечивает передачу без зазоров. Направляющие оси X и Z используют импортные линейные роликовые направляющие для обеспечения высокой жесткости, хорошей динамической производительности и точности, увеличения рабочей скорости и повышения эффективности производства.



Прецизионный токарный станок с ЧПУ, большая длина шпинделя, HTC40Q BMT55, револьверная головка с приводом, наклонная станина с осью Y 2

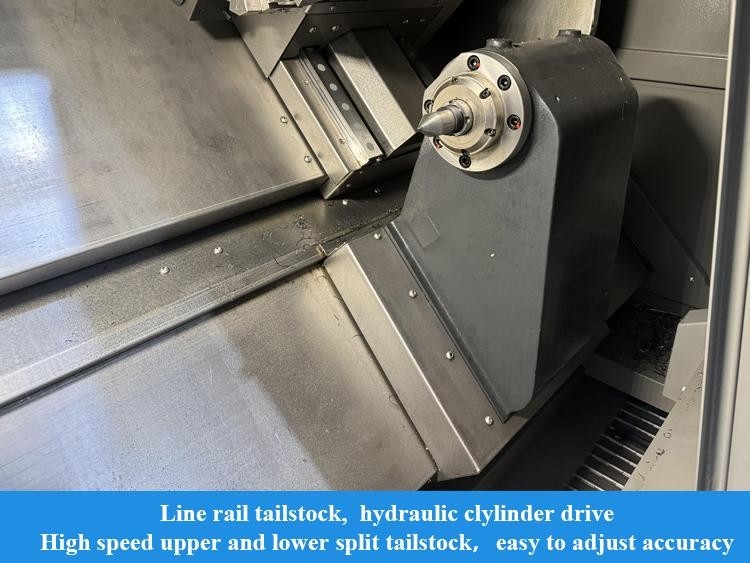

Раздельная серво-задняя бабка
Задняя бабка может перемещаться с помощью дополнительного сервопривода, который может точно контролировать и гибко регулировать скорость перемещения задней бабки и рабочее усилие зажима в соответствии с требованиями обработки, позволяя задней бабке быстро приближаться к заготовке и затягиваться без удара, а также может обеспечивать обратную связь в реальном времени о положении затяжки. Повышение эффективности замены. Она имеет верхнюю и нижнюю разделенную заднюю бабку, легко регулировать точность и повышать эффективность обслуживания.
Двойная фиксированная предварительно натянутая структура
Прецизионный токарный станок с ЧПУ, большая длина шпинделя, HTC40Q BMT55, револьверная головка с приводом, наклонная станина с осью Y 3
Ось X разрабатывает структуру двойной фиксированной опоры и использует предварительно натянутый винт для эффективной компенсации деформации предварительного натяжения и температурной деформации. Она взаимодействует со специальной уплотнительной конструкцией для уменьшения повышения температуры винта, тем самым достигая высокой точности и высокой точности стабильности подачи станка.
Конфигурация оси Y
Прецизионный токарный станок с ЧПУ, большая длина шпинделя, HTC40Q BMT55, револьверная головка с приводом, наклонная станина с осью Y 4
Дополнительная конфигурация оси Y, в сочетании с силовым револьвером BMT, высокоточной структурой оси C и различными держателями силовых инструментов, может реализовать сложную обработку поверхности за одну установку.

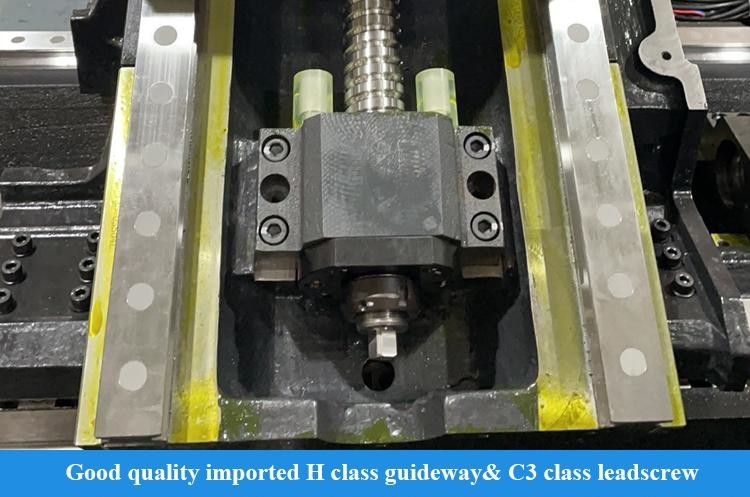

Высокоточный шарико-винтовой механизм
Прецизионный токарный станок с ЧПУ, большая длина шпинделя, HTC40Q BMT55, револьверная головка с приводом, наклонная станина с осью Y 5
В нем используются высококачественные импортные винты класса C3 и направляющие класса H, а также прямой привод от серводвигателя для достижения превосходной точности работы.
Противоизгибное седло
Прецизионный токарный станок с ЧПУ, большая длина шпинделя, HTC40Q BMT55, револьверная головка с приводом, наклонная станина с осью Y 6
Пролет направляющей разумно увеличен, структура системы движения оптимизирована, а основная часть седла станины выполнена в форме дуги для обеспечения общей жесткости важных компонентов.

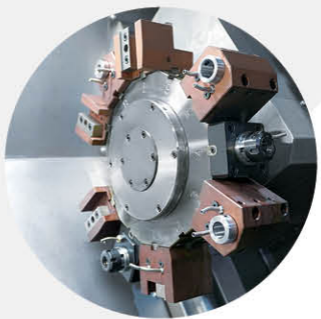

Эффективный сервоприводной револьвер
Прецизионный токарный станок с ЧПУ, большая длина шпинделя, HTC40Q BMT55, револьверная головка с приводом, наклонная станина с осью Y 7
Стандартный интерфейс BMT, соединение высокой жесткости; инструмент приводится в действие интерфейсом DIN1809, который имеет надежную передачу и низкую частоту отказов; приводной двигатель установлен сбоку и имеет компактную структуру; он оснащен высокоточной осью C и тормозным устройством для достижения высокоэффективной интегрированной обработки точения, фрезерования и сверления.

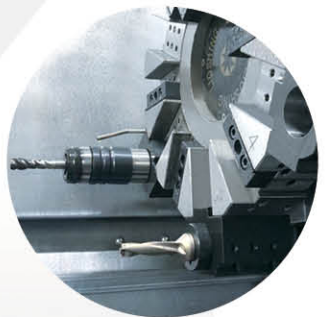

Внутренний держатель инструмента с охлаждением
Прецизионный токарный станок с ЧПУ, большая длина шпинделя, HTC40Q BMT55, револьверная головка с приводом, наклонная станина с осью Y 8
Дополнительный внутренний держатель инструмента с охлаждением и выход воды из центра инструмента обеспечивают эффективное удаление стружки во время обработки внутренних отверстий и обеспечивают качество обработки

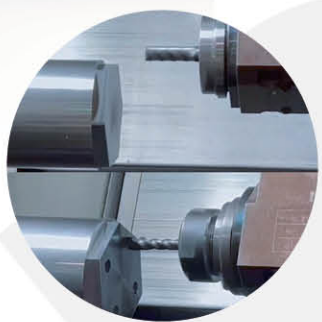

Возможность фрезерования приводным инструментом
Прецизионный токарный станок с ЧПУ, большая длина шпинделя, HTC40Q BMT55, револьверная головка с приводом, наклонная станина с осью Y 9
Материал заготовки: HT200
Модель инструмента: Ф16 спиральное сверло
фреза
Состояние охлаждения: водяное охлаждение
Параметры продукта:
Материал заготовки: HT200
Модель инструмента: Ф16 спиральное сверло
Состояние охлаждения: водяное охлаждение
Параметры продукта:


Прецизионный токарный станок с ЧПУ, большая длина шпинделя, HTC40Q BMT55, револьверная головка с приводом, наклонная станина с осью Y 10

Проект
Единица измерения
HTC40H(Q)/500
HTC40H
(Q)/1000Макс. диаметр резания
мм
2750×1890×1900
Макс. длина резания
Макс. длина резания
мм
2750×1890×1900
920
Макс. диаметр над станиной
мм
2750×1890×1900
Макс. диаметр над суппортом
Макс. диаметр над суппортом
мм
2750×1890×1900
Шпиндель
Шпиндель
Модель шпиндельного носа
A2-6

Внутренний диаметр переднего подшипника
Внутренний диаметр переднего подшипника
мм
2750×1890×1900
Точность повторного позиционирования индексации револьвера
Точность повторного позиционирования индексации револьвера
1:20;Φ70

Диаметр отверстия шпинделя
Диаметр отверстия шпинделя
Φ65

Макс. диаметр прутка
Макс. диаметр прутка
мм
2750×1890×1900
Стандартный диаметр патрона
Стандартный диаметр патрона
дюйм
8
Диапазон скоростей шпинделя
Диапазон скоростей шпинделя
об/мин
4500
Номинальный крутящий момент шпинделя
Номинальный крутящий момент шпинделя
Н·м
245(576 об/мин)
Макс. крутящий момент шпинделя
Макс. крутящий момент шпинделя
Н·м
245(576 об/мин)
Выходная мощность главного двигателя непрерывно/15 мин.
Выходная мощность главного двигателя непрерывно/15 мин.
кВт
11/15
Оси X/Z
Оси X/Z
Быстрое перемещение по осям X/Z
м/мин
30
Ход по оси X
Ход по оси X
мм
2750×1890×1900
Ход по оси Z
Ход по оси Z
мм
2750×1890×1900
1050
Задняя бабка
Ход задней бабки



мм
2750×1890×1900
920
Метод привода задней бабки
Гидравлический привод

Конусное отверстие задней бабки
Конусное отверстие задней бабки
Морзе
MT-5
Револьвер
Револьвер
Тип револьвера
Горизонтальный 8-позиционный серворевольвер

Центральная высота
Центральная высота
мм
2750×1890×1900
Точность повторного позиционирования индексации револьвера
Точность повторного позиционирования индексации револьвера
сек.
±1.6
Возможность выбора инструмента поблизости
Возможность выбора инструмента поблизости
да

Другое
Другое
Расстояние между центром шпинделя и полом
мм
2750×1890×1900
Вес станка нетто
Вес станка нетто
кг
4200
4750
Общая электрическая мощность
КВА
27
Габаритные размеры (ДхШхВ)
Габаритные размеры (ДхШхВ)
мм
2750×1890×1900
3620×1890×1900
Примечание: Параметры, представленные в таблице, приведены только для справки. При любых изменениях, пожалуйста, обратитесь к фактическому продукту.
Стандартная конфигурация:

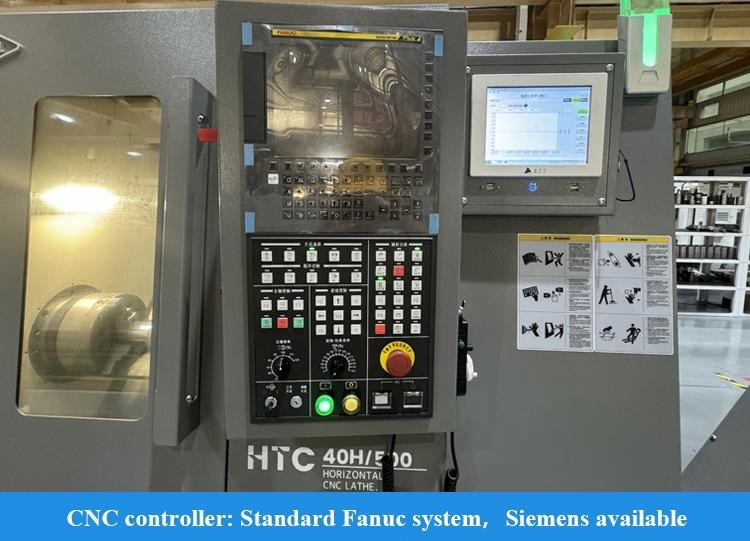

1, Система FANUC-0i-TF Plus (5) (серия H/S)
2, Система GSK988TA (серия Q)
3, Шпиндель втулочного типа
4, Масляный цилиндр полого патрона
5, 8-позиционная сервокаретка для инструментов
Дополнительная конфигурация:
1, Система Siemens
2, Калибр для установки инструмента
3, 12-позиционная сервокаретка для инструментов
4, Измерение заготовки
5, Каретка для силового инструмента
6, Маслосборник
7, Узел удаления стружки сзади
8, Обнаружение повреждения инструмента
9, Пневматическая дверь
НАШ СЕРВИС:
Гарантия получения высококачественного станка

1. Каждая деталь должна быть проверена
2. Контроль более 100 производственных процессов
3. Более 200 пунктов контроля
4. Обработка образцов каждого станка
5. 72-часовой пробный запуск перед поставкой
Почему выбирают нас:

● Чувство высочайшего качества, запросы клиентов на первом месте
● 30+ лет истории исследований и разработок, компания основана в 1993 году
● Высокотехнологичный производитель с возможностями исследований и проектирования
● Стабильная и зрелая система поставок
● Молодые активные продавцы и инженеры для мгновенного обслуживания (онлайн 24 часа)
● Модернизация механизма в соответствии с эргономикой и простотой обслуживания
● Наш принцип проектирования конструкции: простота обслуживания и установки, низкая стоимость обслуживания, не влияет на производство
О нас:
Добро пожаловать к нам!
Прецизионный токарный станок с ЧПУ, большая длина шпинделя, HTC40Q BMT55, револьверная головка с приводом, наклонная станина с осью Y 11
Компания Shanghai HD M&E Tech Co., Ltd расположена в Шанхае, Китай. Мы специализируемся на токарных станках с ЧПУ, вертикальных обрабатывающих центрах, горизонтальных обрабатывающих центрах, портальных обрабатывающих центрах, пятиосевых обрабатывающих центрах, токарно-фрезерных центрах и различном другом оборудовании с ЧПУ. У нас более 200 видов станков. Качество и технология продукции достигли международного передового уровня.
Наша фабрика имеет более чем 80-летнюю историю производства станков. Здесь родились первый токарный станок, сверлильный станок и расточной станок. Они были одним из лидеров китайской станкостроительной промышленности и крупнейшим производителем станков в Китае. Продукция станкостроения охватывает автомобили, авиацию, новую энергетику, строительную технику, корабли, насосные клапаны, подшипники, 3C электронику, пресс-формы и другие отрасли. Мы берем на себя миссию предоставления станков с передовыми технологиями, высоким качеством и хорошим обслуживанием нашим клиентам по всему миру!
Наша фабрика:
Выставка:

Прецизионный токарный станок с ЧПУ, большая длина шпинделя, HTC40Q BMT55, револьверная головка с приводом, наклонная станина с осью Y 12

FAQ:

Прецизионный токарный станок с ЧПУ, большая длина шпинделя, HTC40Q BMT55, револьверная головка с приводом, наклонная станина с осью Y 13

Q1. Вы торговая компания или производственная компания?

Мы производственная компания.

Q2. Какова основная продукция вашей компании?
Мы специализируемся на всех видах станков, таких как токарные станки с ЧПУ, фрезерные станки с ЧПУ, вертикальные обрабатывающие центры, обычные токарные станки, сверлильные станки, радиально-сверлильные станки и так далее.
Q3. Можете ли вы предоставить станок по индивидуальному заказу или SPM (станок специального назначения)?
Да, мы предоставляем интеллектуальные решения с ЧПУ для наших клиентов, чтобы повысить эффективность.
Q4: Каковы ваши гарантийные условия?
Мы предоставим замену деталей, которые окажутся дефектными, в течение 12 месяцев,
начиная с даты коносамента станка.
Q5. Какие услуги?
Предпродажное обслуживание: Индивидуальные решения, планирование и проектирование; Индивидуальное обслуживание
Послепродажное обслуживание: 7 дней 24 часа онлайн-обслуживание, удаленное руководство по установке, стыковка с системой программного обеспечения клиента
Q6: Почему стоит выбрать вашу компанию?
Продукция от разработки, проектирования, производства, сборки всего производственного процесса
осуществляется между заводами с полной производственной цепочкой, что является вашей самой надежной гарантией.
Q7: Может ли ваша компания отправить технический персонал в нашу компанию и направить наших рабочих за границу?
Мы можем предоставить такой сервис. Когда станки прибудут на место установки покупателя, мы можем своевременно отправить инженеров-механиков и электриков для установки в соответствии с графиком покупателя. Все это может быть указано и перечислено в контракте. Продавец будет сотрудничать с покупателем для решения вопросов визы и подготовки к установке перед выездом за границу.
Q8: Каковы условия оплаты?
T/T 30% первоначальный взнос при заказе, 70% остаток платежа перед отправкой. безотзывный аккредитив по предъявлении
