TPX6111B Высококачественная универсальная CNC фрезерная буровая машина горизонтальная буровая машина

TPX6111B Высококачественная универсальная CNC фрезерная буровая машина горизонтальная буровая машина

Досуга и фрезерная машина Ручной вращающийся стол

Горизонтальная буровая и фрезерная машина

буровые машины

Место происхождения:

Китай

Фирменное наименование:

SMTCL

Сертификация:

ISO CE

Номер модели:

TPX6111B

Свяжитесь с нами
Запросите цитату
Подробная информация о продукции
Имя:
Горизонтальная буровая и фрезерная машина
Модель:
TPX6111B
Рабочая столовая размер:
1100mmX960mm
Worktable Max.Load:
5000 кг
Максимальный диаметр шпинделя:
110 мм
Вращающий момент Max.spindle:
1225 N.m
Диапазон скорости веретена:
8-1000 r/min
Моторная мощность:
7,5 кВт
Диаметр вращающийся патрон:
600 мм
Перемещение X/Y/Z-Axis:
900/900/1400mm
Условия оплаты и доставки
Количество мин заказа
1 набор
Цена
Подлежит обсуждению
Упаковывая детали
Пакет соответствующий для международной перевозки моря
Время доставки
30-40 дней
Условия оплаты
L/C, T/T, D/P, D/A, Western Union, Moneygram
Поставка способности
100 комплектов/сети в год
Описание продукта

TPX6111B Высококачественная универсальная CNC фрезерная буровая машина горизонтальная буровая машина 0

Описание продукта
Высококачественный универсальный горизонтально-расточной станок с ЧПУ TPX6111B
Горизонтально-расточные станки серии TPX основаны на классической конструкции, подходят для черновой и чистовой расточки, способны обрабатывать крупные и коробчатые компоненты. Они превосходно справляются с расточкой внутренних отверстий, цилиндрической обработкой и нарезанием канавок с помощью радиальной подачи планшайбы. Устройство оптического позиционирования 4x90 позволяет обеспечить точность обработки при обработке крупных деталей. Прецизионные системы измерения с цифровым отсчетом обеспечивают точность координат и линеаризации.
Особенности продукта
TPX6111B Высококачественная универсальная CNC фрезерная буровая машина горизонтальная буровая машина 1

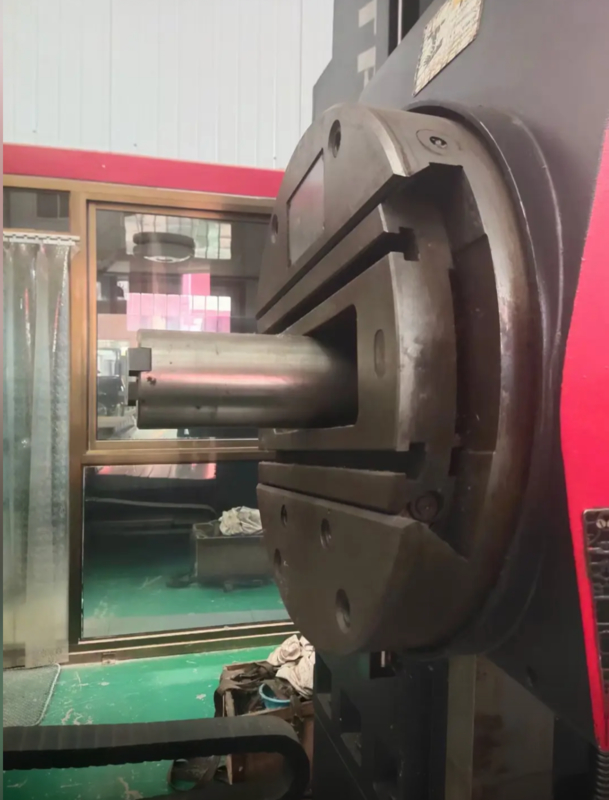

Высококачественный шпиндель

Трехслойный механизм обеспечивает высокую точность вращения, а трехточечная опора обеспечивает высокую жесткость и точность.
TPX6111B Высококачественная универсальная CNC фрезерная буровая машина горизонтальная буровая машина 2

Удобная компоновка

Подвесная панель управления обеспечивает гибкое и удобное централизованное управление. Гидравлическая предварительная настройка управляет скоростью и скоростью подачи.
TPX6111B Высококачественная универсальная CNC фрезерная буровая машина горизонтальная буровая машина 3

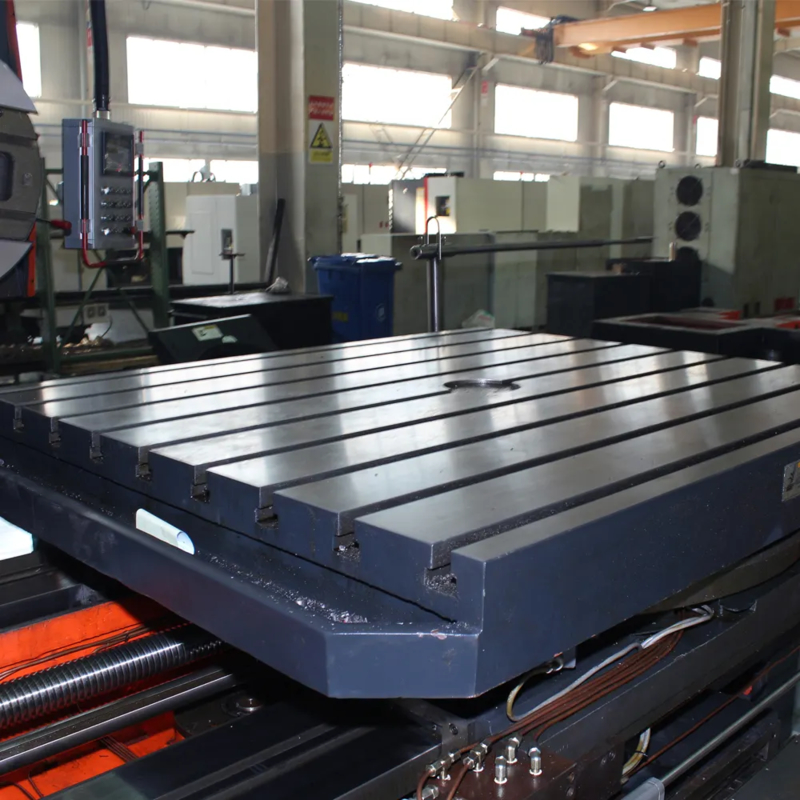

Точное и стабильное оптическое наведение

Устройство оптического позиционирования 4×90 рабочих столов обеспечивает высокую точность позиционирования и высокую точность поворота.
TPX6111B Высококачественная универсальная CNC фрезерная буровая машина горизонтальная буровая машина 4

Электрогидравлическая блокировка

Все движущиеся компоненты оснащены электрогидравлическими блокировками. Только один компонент перемещается, в то время как остальные зажимаются автоматически.
TPX6111B Высококачественная универсальная CNC фрезерная буровая машина горизонтальная буровая машина 5




Образец заготовки:
Компонент фланцевого типа
Детали продукта

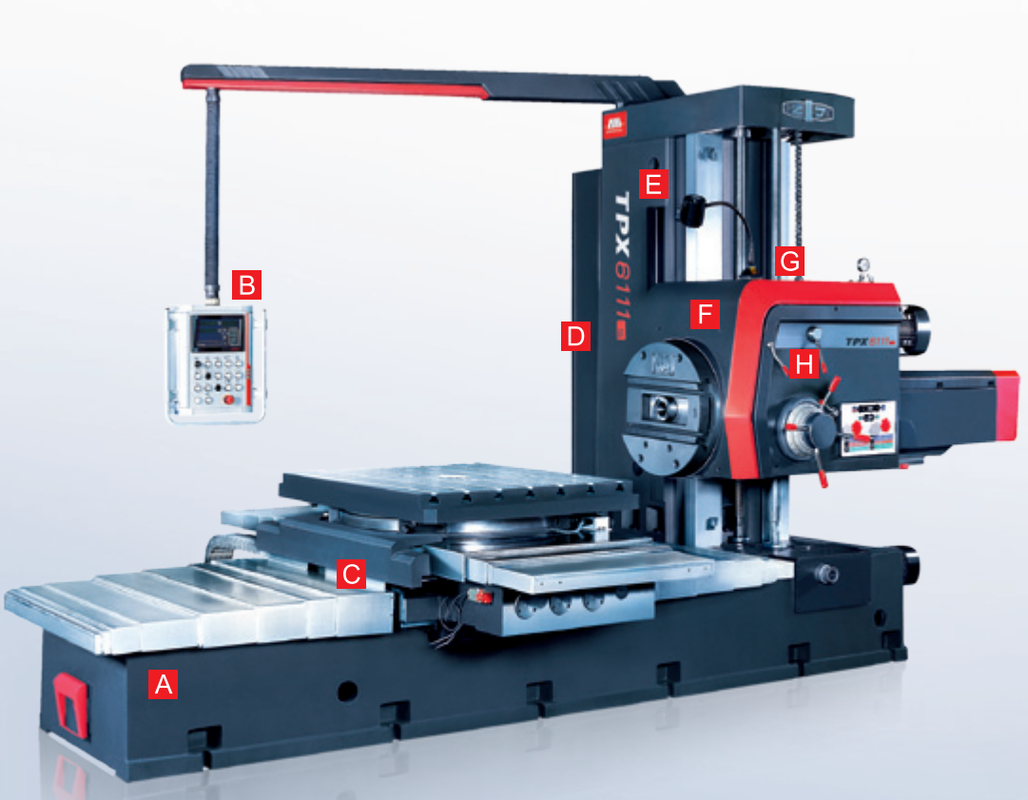

TPX6111B Высококачественная универсальная CNC фрезерная буровая машина горизонтальная буровая машина 6
TPX6111B Высококачественная универсальная CNC фрезерная буровая машина горизонтальная буровая машина 7
СтанинаНаши высококачественные отливки имеют полированные и закаленные направляющие. Отливки усилены изнутри для максимальной жесткости и устойчивости.
TPX6111B Высококачественная универсальная CNC фрезерная буровая машина горизонтальная буровая машина 8
Панель управленияДоступна в подвесном или поворотном исполнении, панель управления проста в использовании и снижает утомляемость оператора.
TPX6111B Высококачественная универсальная CNC фрезерная буровая машина горизонтальная буровая машина 9
Внутренняя конструкцияПростая установка, устойчивость и точность благодаря полностью закрытой конструкции для предотвращения попадания масла, охлаждающей жидкости и стружки.
TPX6111B Высококачественная универсальная CNC фрезерная буровая машина горизонтальная буровая машина 10
Система управленияПЛК
TPX6111B Высококачественная универсальная CNC фрезерная буровая машина горизонтальная буровая машина 11
КолонкаИзготовлена из высококачественных отливок с шлифованными и закаленными направляющими, оптимизированная конструкция легко поддерживает сборку
TPX6111B Высококачественная универсальная CNC фрезерная буровая машина горизонтальная буровая машина 12
Защитный кожухСварные высококачественные стальные пластины образуют отличный защитный кожух.
TPX6111B Высококачественная универсальная CNC фрезерная буровая машина горизонтальная буровая машина 13
Гидравлическая системаДавление регулируется с помощью предохранительного клапана. Переменная скорость достигается с помощью роторного клапана.
TPX6111B Высококачественная универсальная CNC фрезерная буровая машина горизонтальная буровая машина 14

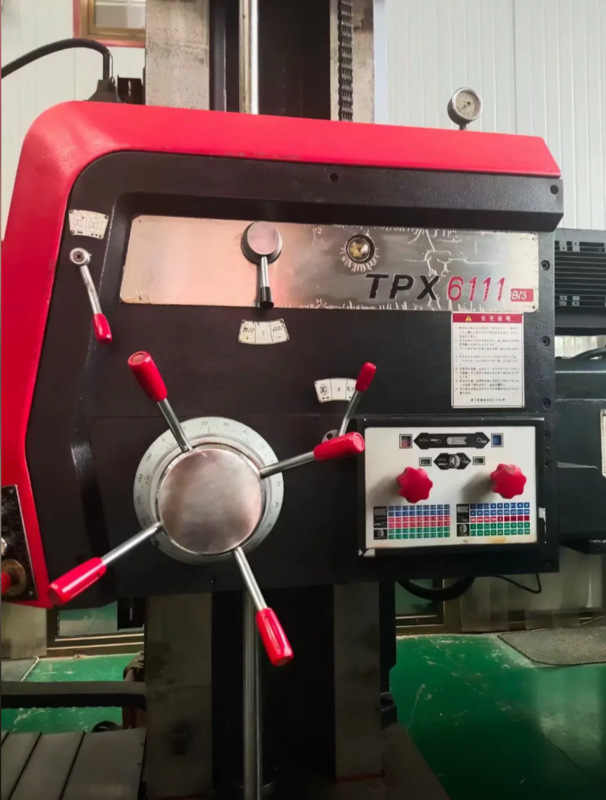

Шпиндельная бабкаОсновная скорость регулируется с помощью переключателей на самой шпиндельной бабке, возможно множество скоростей вращения
Параметры продукта
Элемент
Единица измерения
TPX6111B
TPX6111B/2
TPX6111B/3




Шпиндель
Диаметр
мм
φ110
φ110
φ110
Конус

Морзе №6
(ISO7:24No50)
Морзе №6(ISO7:24No50)
Морзе №6(ISO7:24No50)
Максимальный крутящий момент
Нм
1225
1225
1225
Максимальное осевое усилие
Н
12250
12250
12250
Настройки скорости

22
22
22
Диапазон скоростей
об/мин
8-1000
8-1000
8-1000
Мощность главного двигателя
кВт
7.5
7.5
7.5

Планшайба
Максимальный крутящий момент
Нм
1960
1960
1960
Диаметр
мм
Φ600
Φ600
Φ600
Диапазон скоростей
об/мин
4-200
4-200
4-200
Настройки скорости

18
18
18


Рабочий стол
Размеры
мм
1100×960
1100×960
1250×110
Максимальная нагрузка
кг
5000
5000
5000
Размер Т-образного паза
мм
22
22
22
Количество Т-образных пазов

7
7
7






Диапазон обработки
Максимальное перемещение по оси X
мм
900
1250
1600
Максимальное перемещение по оси Y
мм
900
900
1200
Максимальное перемещение по оси Z
мм
1400
1400
1400
Максимальное перемещение по оси W (шпиндель)
мм
600
600
600
Максимальное перемещение по оси U (слайд планшайбы)
мм
180
180
180
Угол поворота по оси B
°
360
360
360
Минимальное расстояние между осью шпинделя и рабочим столом
мм
0
0
0


Подача
Быстрый ход
мм/мин
X/Y/Z/W:2500
X/Y/Z/W:2500
X/Y/Z/W:2500
Диапазон подачи оси на каждый оборот шпинделя
мм/об
0.04-6/0.01-1.88
(X/Y/Z/W)
0.04-6/0.01-1.88(X/Y/Z/W)
0.04-6/0.01-1.88(X/Y/Z/W)


Точность
Точность считывания линейных измерений (оси X/Y/Z)
мм
0.005
0.005
0.005
Точность считывания линейных измерений (ось B)
°
0.001
0.001
0.001

Общие характеристики
Размеры (Д×Ш×В)
мм
4910x2454
x2750
4910x2870
x2750
5028x2870
x2750
Вес станка
кг
11500
13000
14000
