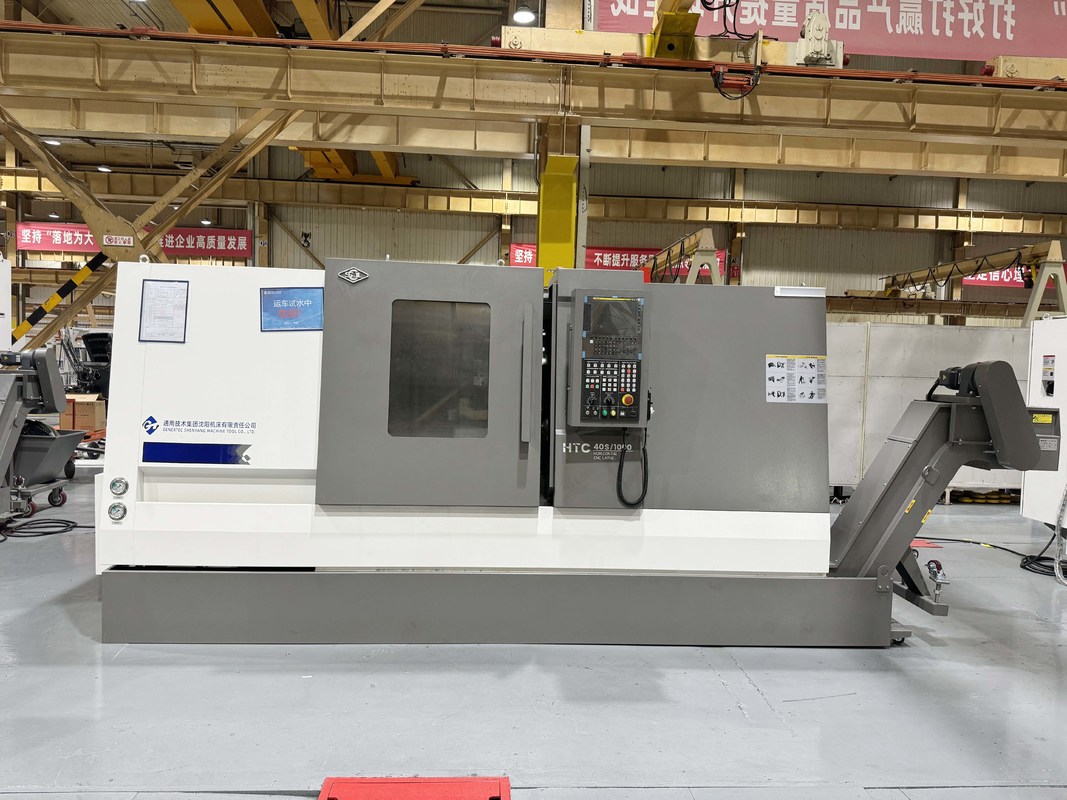

SMTCL HTC40S высокая жесткость жесткий рельс CNC токарный станк для автомобильных подшипников и инженерных деталей

SMTCL HTC40S высокая жесткость жесткий рельс CNC токарный станк для автомобильных подшипников и инженерных деталей

Автомобильные подшипники и инженерные детали

Высокая жесткость жесткого рельса CNC-токарный станк

высокая точность и эффективность

Место происхождения:

Китай

Фирменное наименование:

SMTCL

Сертификация:

CE ISO certification

Номер модели:

HTC40S

Свяжитесь с нами
Запросите цитату
Подробная информация о продукции
Фирменное наименование:
SMTCL
Номер модели:
HTC40S
ЧПУ или нет:
ЧПУ
Ключевое слово:
Горизонтальные станки с ЧПУ
Длина Max.Cutting:
1500 мм
Максимальн Вырезывание Dia.:
500 мм
Макс. Плыть под кроватью.:
600 мм
X Ось путешествие:
270 мм
Z ось путешествия:
1628 мм
Скорость шпинделя:
4000 оборотов в минуту
Условия оплаты и доставки
Количество мин заказа
1
Упаковывая детали
Деревянный корпус, оловянный багажник, другие мореходные упаковки
Время доставки
45-60 дней
Условия оплаты
T/T, L/C, Western Union
Поставка способности
50 комплектов в месяц
Описание продукта

SMTCL HTC40S высокая жесткость жесткий рельс CNC токарный станк для автомобильных подшипников и инженерных деталей 0

Описание продукта:

SMTCL HTC40S высокая жесткость жесткий рельс CNC токарный станк для автомобильных подшипников и инженерных деталей
Степной токарный станк HTC40Sимеет уникальные преимущества в конструкции уплотненного проводника, который прошел специальные методы обработки и обладает чрезвычайно высокой жесткостью,которые могут эффективно выдерживать тяжелые нагрузки на резку.
Во время мощных процессов обработки он обладает отличной стабильностью, что гарантирует, что точность обработки остается неизменной.Высокоточная система уплотненных направлений позволяет станку иметь точные траектории движения при работеНезависимо от того, является ли это обработкой деталей вала или диска,может демонстрировать выдающиеся характеристики и широко применяется в областях механической обработки с высокими требованиями к точности и стабильности.

Характеристики продукта:

1Высокая точность
◆ Высокоточные винтовые и направляющие рельсы
◆ высокоточные подшипники
◆ Количественное определение стандартов процессов
◆ Высокоточный линейка решетки
2Высокая эффективность
Применение системного модульного кода
◆ Полная функциональная конфигурация, позволяющая интеллектуальное производство
◆ Высокоэффективная серверная башня
◆ Высокопроизводительный, тяжеломощный режущий шпиндель

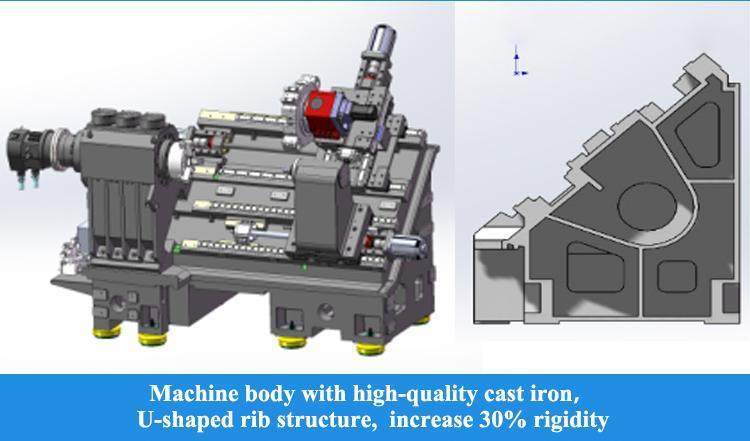

3Высокая жесткость
◆ высококачественная литая кровать и т. д.
◆ Ключевые отливки: ложевая коробка с длинным протяжением
◆ Высокая мощность и высокий крутящий момент шпинделя
◆ Высокая жесткость башни инструмента

Подробная информация о продукте:

SMTCL HTC40S высокая жесткость жесткий рельс CNC токарный станк для автомобильных подшипников и инженерных деталей 1
Быстрая скорость: 30 м/мин.
Сервомотор непосредственно соединен с шариковым винтом через сцепление, что уменьшает промежуточные связи и обеспечивает беспробелную передачу.X- и Z-оси направляющие рельсы принимают импортные линейные рулевые рельсы для обеспечения высокой жесткости, хорошие динамические характеристики и точность, увеличение скорости работы и повышение эффективности производства.


SMTCL HTC40S высокая жесткость жесткий рельс CNC токарный станк для автомобильных подшипников и инженерных деталей 2

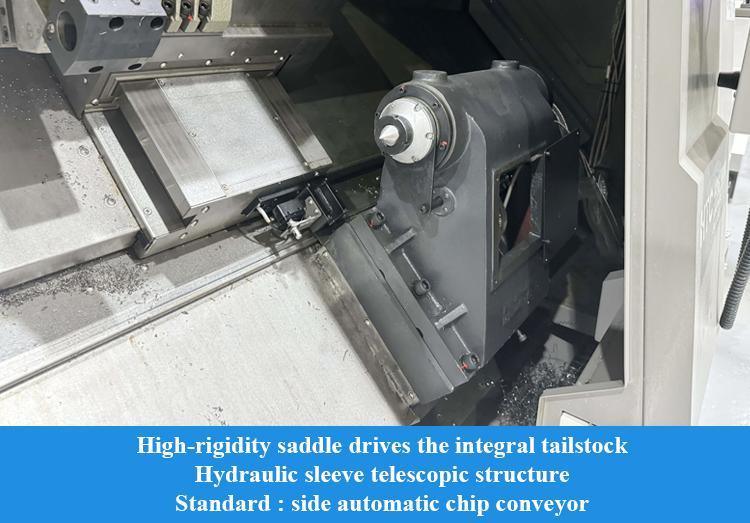

Сплит серво хвостовой ствол
Задние элементы могут быть перемещены в опциональном сервоприводном режиме,который может точно контролировать и гибко регулировать скорость движения хвостового материала и рабочую зажимающую силу в соответствии с требованиями обработки, что позволяет хвостовой части быстро приблизиться к рабочей части и затянуться без удара и может обеспечить обратную связь в режиме реального времени о положении затягивания.улучшить производство
Он использует верхний и нижний разделенный хвостовой ствол, легкий для регулирования точности и повышения эффективности технического обслуживания.
SMTCL HTC40S высокая жесткость жесткий рельс CNC токарный станк для автомобильных подшипников и инженерных деталей 3
Двойная фиксированная предварительно натянутая конструкция
Ось Х развивает двойную фиксированную опорное устройство и использует предварительно растянутый винт для эффективного компенсирования предварительного растяжения деформации и повышения температуры.Он сотрудничает со специальной уплотнительной структурой, чтобы уменьшить повышение температуры винта, тем самым достигая высокой точности и высокой точности стабильности подачи оборудования
SMTCL HTC40S высокая жесткость жесткий рельс CNC токарный станк для автомобильных подшипников и инженерных деталей 4
Конфигурация оси Y
Опциональная конфигурация Y-оси, в сочетании с башней BMT, высокоточной структурой оси C и различными держателями инструментов с двигателем, может реализовать сложную обработку поверхности с одной установкой.
SMTCL HTC40S высокая жесткость жесткий рельс CNC токарный станк для автомобильных подшипников и инженерных деталей 5
Высокоточный шаровой винт
Он использует высококачественный импортный винт класса C3 и направляющую рельсу класса H, и напрямую управляется сервомотором для достижения отличной точности работы.
SMTCL HTC40S высокая жесткость жесткий рельс CNC токарный станк для автомобильных подшипников и инженерных деталей 6
Противосгибающее седло
Протяженность проводной рельсы значительно увеличена, структура двигательной системы оптимизирована,и основной корпус седла кровати спроектирован в форме дуги, чтобы обеспечить общую жесткость важных компонентов..
SMTCL HTC40S высокая жесткость жесткий рельс CNC токарный станк для автомобильных подшипников и инженерных деталей 7

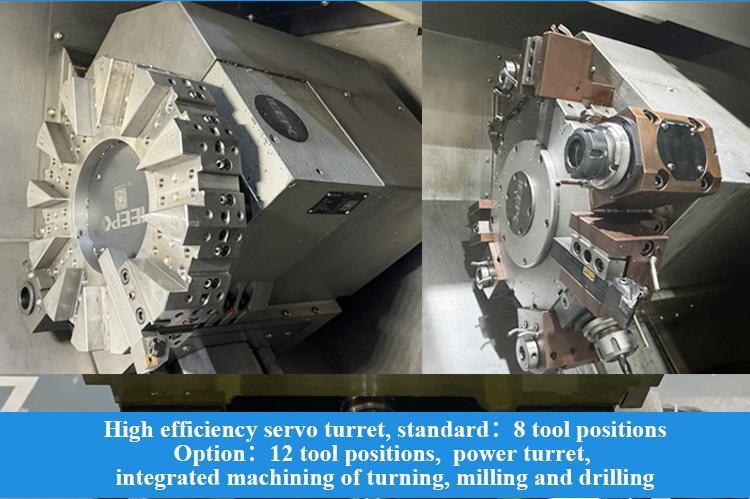

Эффективная сервоприводная башня
Стандартный интерфейс BMT, высокая жесткость соединения; инструмент управляется интерфейсом DIN1809, который имеет надежную трансмиссию и низкий уровень отказов;приводный двигатель установлен на боковой стороне и компактный по структуре;Он оснащен высокоточной осью С и тормозным устройством для достижения высокоэффективной интегрированной обработки поворота, фрезы и бурения.
SMTCL HTC40S высокая жесткость жесткий рельс CNC токарный станк для автомобильных подшипников и инженерных деталей 8
Внутренний держатель инструмента охлаждения
Опциональный внутренний холодный держатель инструмента и водозабор из центра инструмента реализуют эффективное удаление щелочей во время обработки внутренних отверстий и обеспечивают качество обработки
SMTCL HTC40S высокая жесткость жесткий рельс CNC токарный станк для автомобильных подшипников и инженерных деталей 9
Способность фрезы с приводом
Материал заготовки: HT200
Модель инструмента: Ф20 квадратное плечо
фрезерная резачка
Состояние охлаждения: охлаждение водой
Мощность бурения с приводом инструмента
Материал заготовки: HT200
Модель инструмента: Ф16 свинцовая свертка
Состояние охлаждения: охлаждение водой

SMTCL HTC40S высокая жесткость жесткий рельс CNC токарный станк для автомобильных подшипников и инженерных деталей 10

Параметры продукта:
Позиции
Объекты
HTC40S/500
HTC40S/1000
HTC40S/1500
Макс. Снижаю диаграмму.
мм
Φ380
Φ380
Φ500
Максимальная длина резки
мм
500
1000
1500
Макс. Повернись на кровать.
мм
Φ560
Φ560
Φ600
Макс. Повернись.
мм
Φ400
Φ400
Φ400
Свинцовый
Модель спиндового носа
-
А2-8
А2-8
А2-8
Передний подшипник с внутренней диаграммой.
мм
120
120
120
Конькость шпинделя и размер отверстия

1:20;Φ90
1:20;Φ90
1:20;Φ90
Диаграмма отверстия шпинделя Макс.
мм
Φ80
Φ80
Φ80
Макс. Бар-диа.
мм
Φ65
Φ65
Φ65
Стандартная диагональ.
дюйм
10 дюймов
10 дюймов
10 дюймов
Диапазон скоростей шпинда
r/min
4000
4000
3500
Максимальный крутящий момент шпинделя
N.m.
180 ((769 р/мин)
180 ((769 р/мин)
229 ((592 р/мин)
Номинальный крутящий момент шпинда
N.m.
300 ((576 р/мин)
300 ((576 р/мин)
377 ((443 р/мин)
Основная выходная мощность двигателя непрерывная/30 мин.
КВт
15/18.5
15/18.5
15/18.5
Ось X/Z
Быстрая скорость по оси X
мм
20
20
20
Быстрая скорость по оси Z
мм
20
20
20
Поездка по оси Х
мм
200
200
270
Поездка по оси Z
мм
560
1025
1628
Остров
Путешествия хвостовых животных
мм
350
770
1628
Способ привода хвостового состава

Притяжение седла
Притяжение седла
Притяжение седла
Путешествие хвостового хвоста
мм
100
100
100
Задние рукава.
мм
Φ100
Φ100
Φ100
Конический хвостоход конический отверстий

MT- 4
MT- 4
MT- 4
Башня инструмента
Форма башни инструмента

8-станционная горизонтальная сервобашня
8-станционная горизонтальная сервобашня
8-станционная горизонтальная сервобашня
Высота центра
мм
100
100
100
Точность перемещения устройства держателя инструмента
Сек.
±1.6
±1.6
±1.6
Если можно выбрать инструмент поблизости
мм
Да, да.
Да, да.
Да, да.
Прочие
Расстояние между центром шпинделя и полом
мм
1015
1015
1022
Машины
в кг
4300
5000
6500
Общая мощность питания
КВА
42
42
45
Общие размеры ((LxWxH)
мм
2870×1890×1900
3750×1890×1900
4600×2050×1960
Стандартная конфигурация:
1Система FANUC-0i-TF Plus (5) (серия H/S)
2Система GSK988TA (серия Q)
3"Вертовой винт"
4"Глубокий цилиндр с маслом"
58-станционный сервоинструментальный вагон
Необязательная конфигурация:
1Система Siemens
2"Устройство инструмента"
312-станционный сервоинструментальный вагон
4Измерение заготовки
5Каретка для инструментов
6"Сборник масляного тумана"
7Заднее устройство для удаления микросхем
8"Обнаружение инструмента"
9Пневматические двери.
Наше обслуживание:

Убедитесь, что вы получите высококачественную машину
1Все детали должны быть проверены.
2Более 100 производственных процессов
3Более 200 пунктов проверки
4Обработка образцов каждой машины
5. 72 часа пробной работы до доставки

Почему выбирать нас:
◆ Высочайшее качество, требования клиентов на первом месте
◆ 30 лет + история НИОКР, компания основана в 1993 году
◆ высокотехнологичный производитель с исследовательскими и конструкторскими возможностями
◆ Устойчивая и зрелая система поставок
◆ Молодые продавцы и инженеры для мгновенного обслуживания ((24 часа в режиме онлайн)
◆ Усовершенствование механизма в соответствии с эргономикой и легким обслуживанием
◆ Наш принцип конструкции: простое обслуживание и установка, низкая стоимость обслуживания, не влияет на производство
О нас:
SMTCL HTC40S высокая жесткость жесткий рельс CNC токарный станк для автомобильных подшипников и инженерных деталей 11
Добро пожаловать к нам!
Shanghai HD M&E Tech Co., Ltd находится в Шанхае, Китай. Мы специализируемся на CNC-токарном станке, вертикальном обрабатывающем центре, горизонтальном обрабатывающем центре, портальном обрабатывающем центре, пятиосновом обрабатывающем центре,станции по обработке и различные другие станции с ЧПУУ нас более 200 видов станков. Качество и технологии продукции достигли международного уровня.
Наша фабрика имеет более чем 80-летнюю историю производства станков-инструментов.Они были одним из лидеров китайской промышленности станков и крупнейшего производства станков в КитаеПродукция изделий из станков-инструментов охватывает автомобили, авиацию, новую энергетику, строительную технику, корабли, насосные клапаны, подшипники, 3C-электронику, формы и другие отрасли.Мы берем на себя миссию предоставления инструментальных машин с ведущей технологией, высокое качество и хорошее обслуживание наших клиентов по всему миру!
Наш завод:
SMTCL HTC40S высокая жесткость жесткий рельс CNC токарный станк для автомобильных подшипников и инженерных деталей 12
