SMTCL высокая жесткость Тяжелый CNC-вертовой станц HTC80S Жесткая железнодорожная структура CNC-вертовой станц

SMTCL высокая жесткость Тяжелый CNC-вертовой станц HTC80S Жесткая железнодорожная структура CNC-вертовой станц

Структура железных дорог

Высокая жесткость

Максимальная длина поворота 4000 мм

Место происхождения:

Китай

Фирменное наименование:

SYMG SMTCL

Сертификация:

ISO certification

Номер модели:

HTC80S

Свяжитесь с нами
Запросите цитату
Подробная информация о продукции
Название продукта:
HTC80S
Максимальный диаметр резки::
800/960 мм
Максимальная длина резки::
1000/1500/2000/3000/4000мм
Максимальный диаметр катушки над кроватью::
¥1000
Максимальный диаметр поворота на слайде::
¥800
Диаметр отверстия шпинделя::
180 мм
Максимальный диаметр проходного ствола::
162 мм
Диапазон скоростей шпинделя::
20-1500об/мин
Стандартный диаметр винта::
18 "
Стандартный тип башни инструмента::
12-позиционная горизонтальная гидравлическая тележка для инструментов
Условия оплаты и доставки
Количество мин заказа
1 комплект
Цена
Подлежит обсуждению
Упаковывая детали
Деревянный корпус, оловянный багажник, другие мореходные упаковки
Время доставки
30-45 дней
Условия оплаты
Т/Т,Л/К,Вестерн Юнион
Поставка способности
45 наборов в месяц
Описание продукта

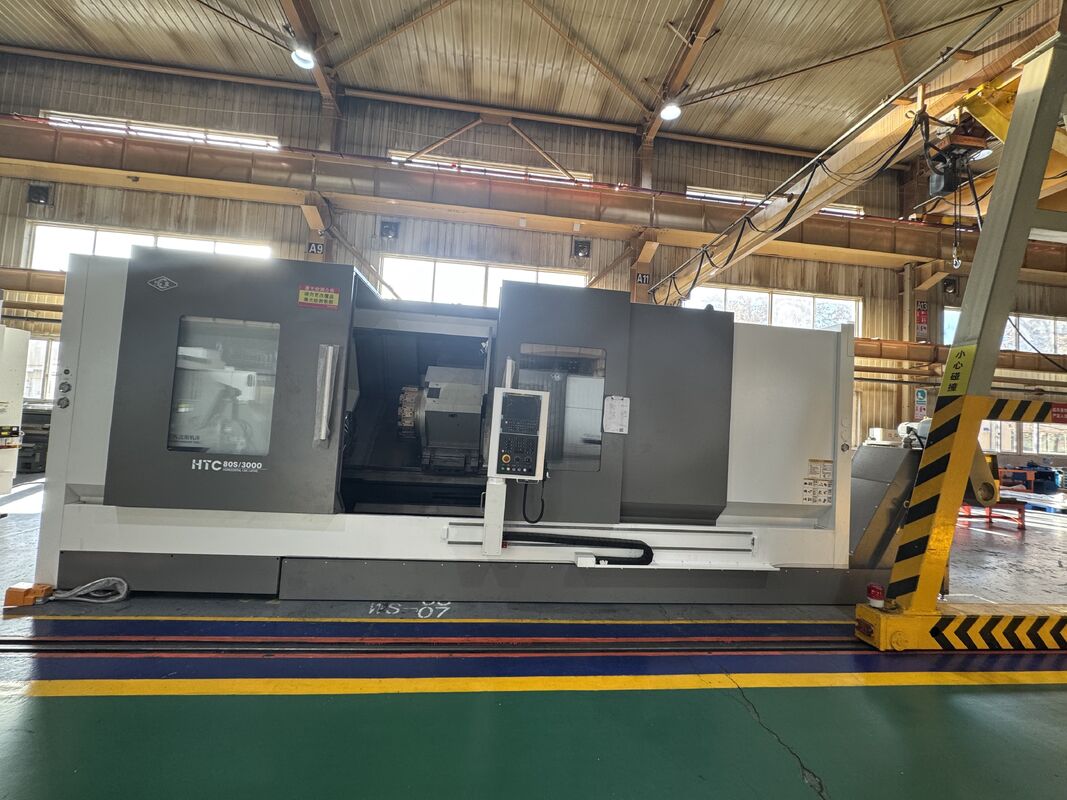

SMTCL высокая жесткость Тяжелый CNC-вертовой станц HTC80S Жесткая железнодорожная структура CNC-вертовой станц 0

Описание продукта

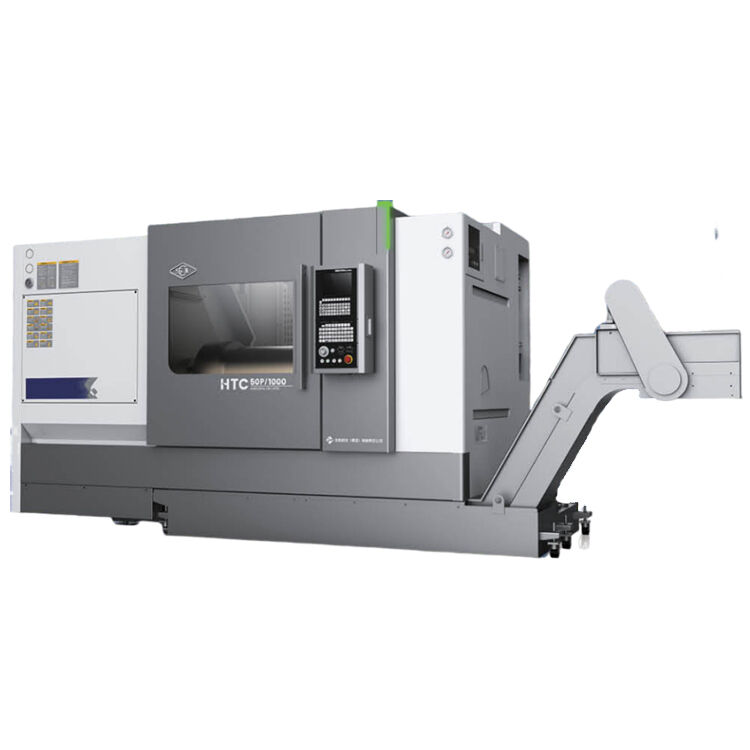

Тяжелый токарный станок с ЧПУ высокой жесткости SMTCL HTC80S с жесткой направляющей
Серия HTC80H/SГоризонтальный токарный станок с ЧПУ использует конструкцию с жесткой направляющей, поэтому общая жесткость станка высока. Крутящий момент шпинделя большой, а диаметр прохода большой, поэтому он подходит для обработки различных осевых и дисковых деталей, и он может эффективно удовлетворить потребности в обработке деталей в машиностроении, автомобилестроении, металлургии, литье и других отраслях.
Особенности продукта
1, Высокая точность
◆ Высокоточные винт и направляющая
◆ Высокоточные подшипники шпинделя
Квантификация стандарта процесса
◆ Высокоточная решетчатая линейка
2, Высокая эффективность
Применение модульного кода системы
◆ Полная функциональная конфигурация, обеспечивающая интеллектуальное производство
◆ Высокоэффективная сервоприводная револьверная головка
◆ Высокопроизводительный, сверхмощный режущий шпиндель
3, Высокая жесткость
Высококачественный чугунный корпус и другие ключевые отливки
Длиннопролетная бабка
Высокомощный и большой крутящий момент шпинделя
Высокожесткий суппорт
Детали продукта


Высокоточные винты и направляющие

В нем используются высококачественные импортные винты класса C3 и направляющие класса H, а также прямой привод от серводвигателей для достижения превосходной точности работы.


Высокоточные цилиндрические роликоподшипники шпинделя

В нем используются высококачественные импортные цилиндрические роликоподшипники класса P4 и в сочетании с высокоточным шпинделем для достижения превосходной точности вращения.


Высокая скорость по двум осям

В двух осях используются импортные винты и технология предварительного натяжения для обеспечения быстрой и стабильной работы станка.

Полная функциональная конфигурация, обеспечивающая
интеллектуальное производство

Различные конфигурации модулей, такие как люнет, вспомогательный шпиндель, сервоприводная задняя бабка и ось Y, могут
быть опциональными в соответствии с различными требованиями к заготовкам. Он может реализовать многопоследовательную обработку заготовок, а также может быть оснащен устройством измерения заготовок, инструментом
установщиком, модулями автоматизации и т. д. для повышения эффективности работы.

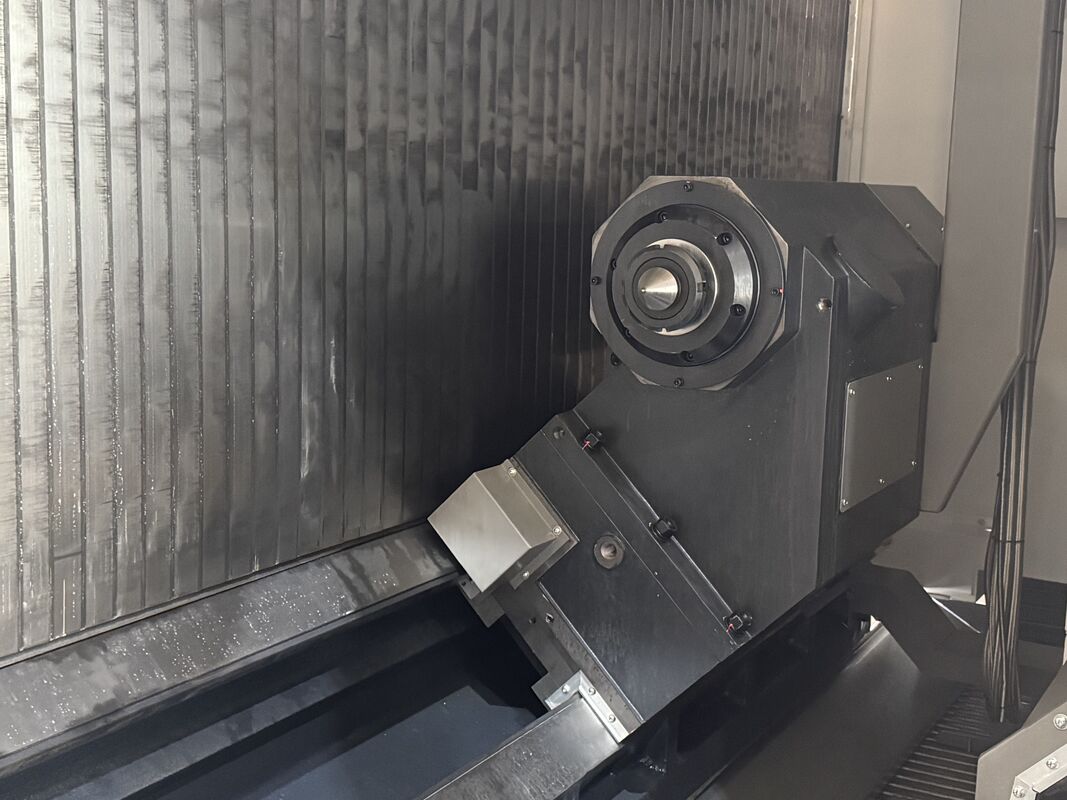

Малая задняя бабка шпинделя
Он оснащен задней бабкой с малой шпиндельной конструкцией и внутренне установленными коническими роликовыми
подшипниками и радиально-упорными шарикоподшипниками для повышения жесткости резания конца задней бабки и обеспечения эффекта резания длинноосевых деталей.

Кровать высокой жесткости
Станина представляет собой наклонную станину под углом 45°, с оптимизированной и усиленной структурой ребер внутри. Она отлита за один раз из высококачественных отливок, а вся ось имеет жесткую направляющую конструкцию, которая эффективно повышает динамическую жесткость. Соединение между станиной и бабкой соскребается и шлифуется двойной опорной поверхностью, что еще больше повышает жесткость резания всей машины.

Параметры продукта
Элементы
Единицы измерения
HTC80Sсерия
Макс. диаметр резания (вал/диск)
мм
Φ800/Φ960
Максимальная длина резания
мм
1000/1500/2000/3000/4000
Макс. диаметр качания над станиной
мм
Φ1000
Макс. диаметр качания над зазором станины
мм
Φ800
Шпиндель


Модель носа шпинделя
-
A2-15
Внутренний диаметр переднего подшипника
мм
Φ240
Конусность шпинделя и размер отверстия

1:20;Φ190
Диаметр отверстия шпинделя Макс.
мм
Φ180
Макс. диаметр прутка
мм
Φ162

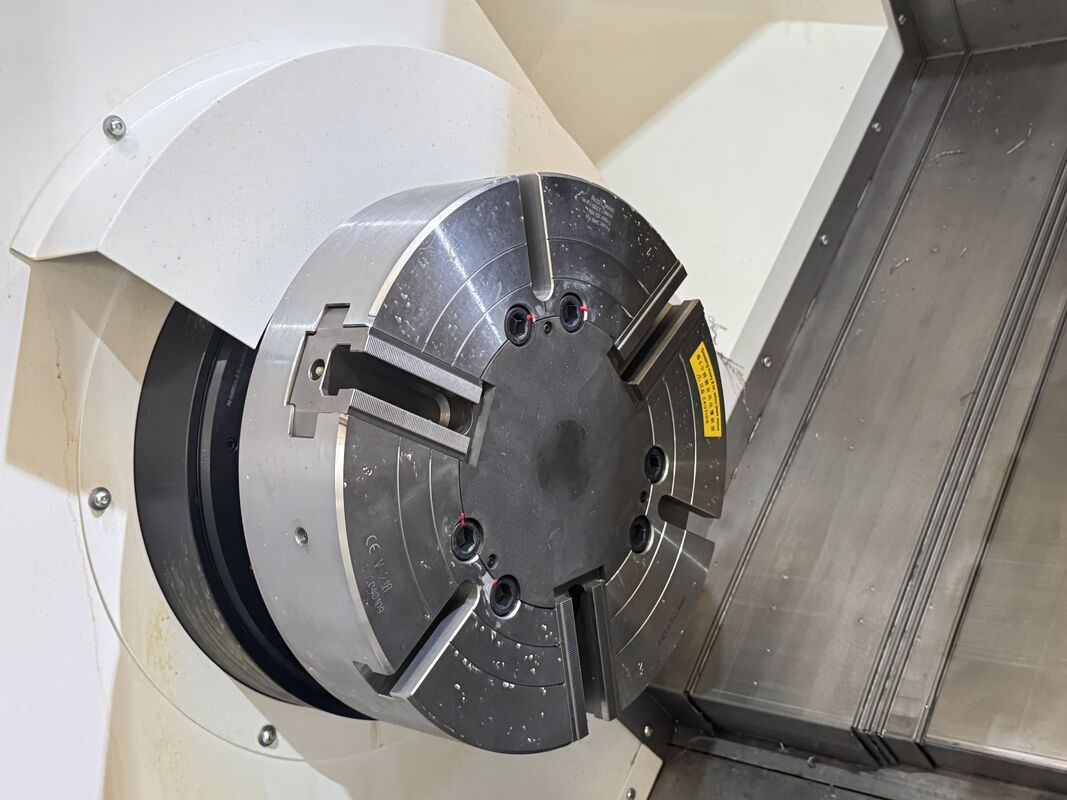

Стандартный диаметр патрона
дюйм
18"
Диапазон скоростей шпинделя
об/мин
20-1500
Макс. крутящий момент шпинделя
Нм
5400
Серия скоростей шпинделя

Механические две передачи



Выходная мощность главного двигателя непрерывно/30 мин.
кВт
37/45
Оси X/Z
Скорость быстрого перемещения по оси X
мм
12
Скорость быстрого перемещения по оси Z
мм
12
Ход по оси X
мм
510
Ход по оси Z
мм
1050/1550/2050/3050/4050
Задняя бабка
Ход задней бабки
мм
850/1350/1850/2850/3850
Метод привода задней бабки

Перетаскивание седла
Ход гильзы задней бабки
мм
180
Диаметр гильзы задней бабки
мм
Φ230
Конусность конусного отверстия задней бабки

Метрическая система 80

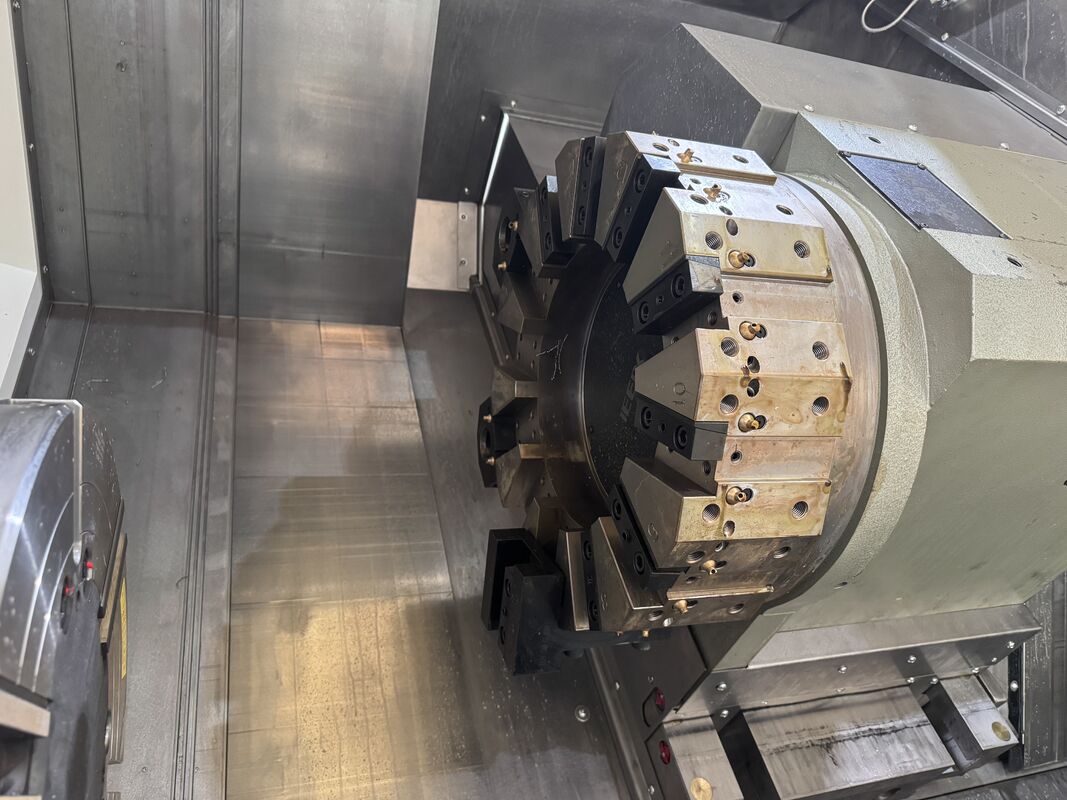

Револьверная головка
Форма револьверной головки

12-позиционная горизонтальная гидравлическая револьверная головка
Центральная высота
мм
200
Размер инструмента
мм
32×32
Если можно выбрать инструмент поблизости
мм
да
Максимальная грузоподъемность
Дисковые заготовки
кг
1400
Заготовки валов
кг
5000
Другие
Расстояние между центром шпинделя и полом
мм
1214
Вес станка
кг
15500/18000/19500/21000/23500
