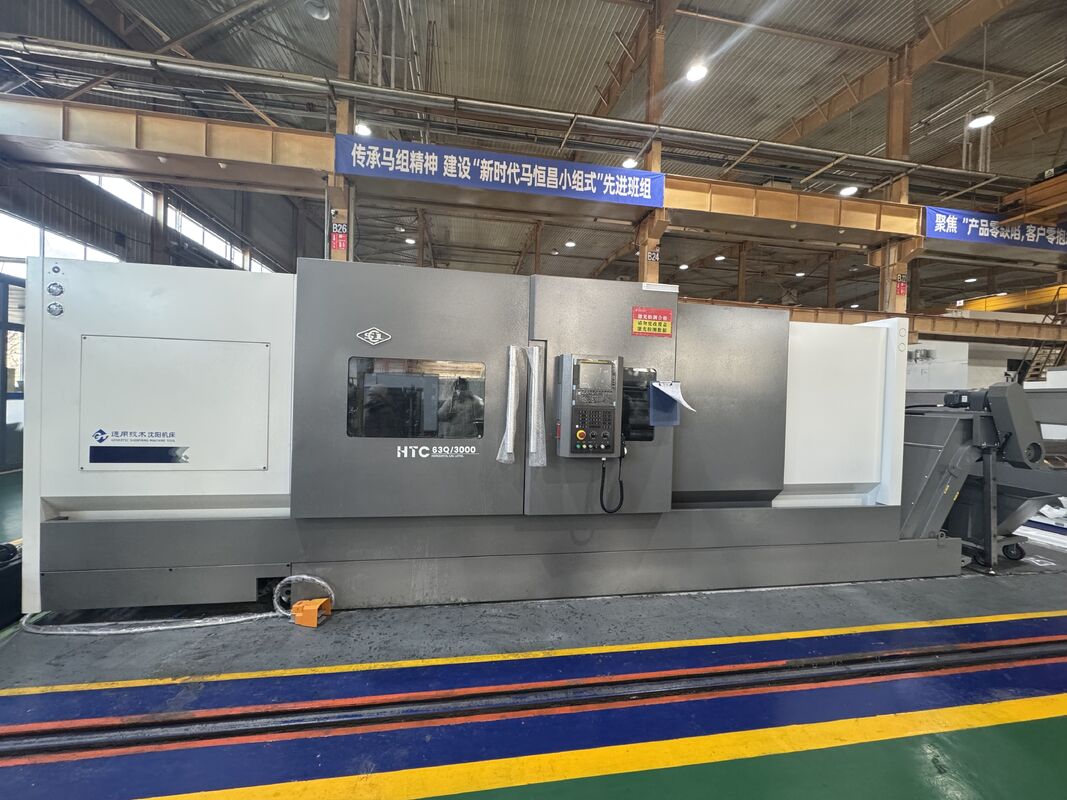

SMTCL HTC63H Fanuc Токарный станок с ЧПУ с наклонной станиной, высокой точностью, с двойными направляющими

SMTCL HTC63H Fanuc Токарный станок с ЧПУ с наклонной станиной, высокой точностью, с двойными направляющими

Высокая точность

Токарный станок с ЧПУ с двойными направляющими

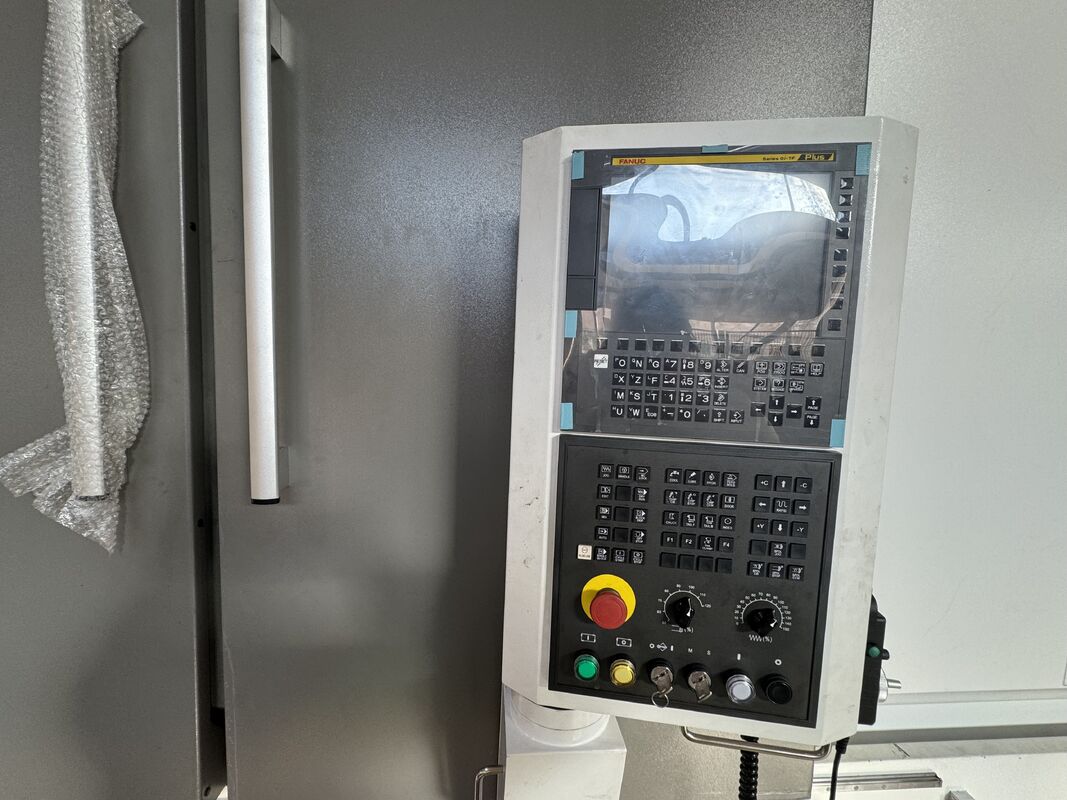

Контроллер FANUC

Место происхождения:

Китай

Фирменное наименование:

SYMG SMTCL

Сертификация:

ISO certification

Номер модели:

HTC63H

Свяжитесь с нами
Запросите цитату
Подробная информация о продукции
Название продукта:
HTC63H
Максимальный диаметр резки::
630/800 мм
Максимальная длина резки::
1000/1500/2000/3000mm
Максимальный диаметр катушки над кроватью::
∅820
Максимальный диаметр поворота на слайде::
¥650
Диаметр отверстия шпинделя::
140 мм
Максимальный диаметр проходного ствола::
125 мм
Диапазон скоростей шпинделя::
35-1800об/мин
Стандартный диаметр винта::
18 "
Стандартный тип башни инструмента::
12-позиционная горизонтальная каретка для сервоинструментов
Условия оплаты и доставки
Количество мин заказа
1 комплект
Цена
Подлежит обсуждению
Упаковывая детали
Деревянный корпус, оловянный багажник, другие мореходные упаковки
Время доставки
30-45 дней
Условия оплаты
Т/Т,Л/К,Вестерн Юнион
Поставка способности
45 наборов в месяц
Описание продукта

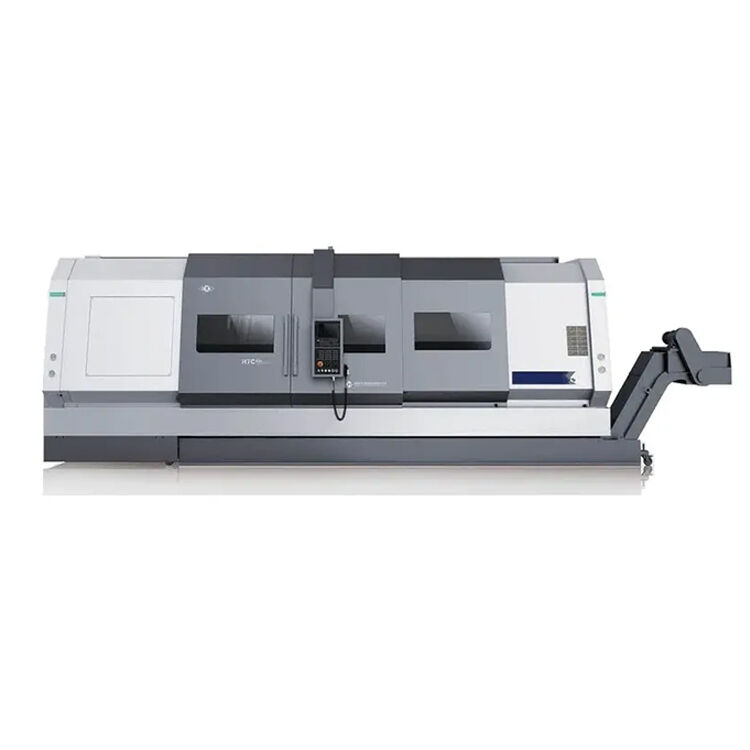

SMTCL HTC63H Fanuc Токарный станок с ЧПУ с наклонной станиной, высокой точностью, с двойными направляющими 0

Описание продукта
Токарный станок с ЧПУ SMTCL HTC63H Fanuc с двумя направляющими рельсами и высокой точностью
Серия HTC63Q/H/S с ЧПУ горизонтальный токарный станок, суппорт которого имеет внутреннюю структуру с двумя направляющими рельсами, с большой
пролетом и высокой жесткостью. Вся машина более жесткая при обработке внутреннего отверстия. Шпиндель имеет
двухступенчатую бабку, которая имеет высокую скорость вращения и большой крутящий момент резания. Он может эффективно удовлетворить
потребность в обработке деталей для машиностроения, автомобилестроения, металлургии, литья и других отраслей.
Особенности продукта
1, Высокая точность
◆ Высокоточные винт и направляющая рейка
◆ Высокоточные подшипники шпинделя
Стандартизация технологического процесса
◆ Высокоточная линейка
2, Высокая эффективность
Применение модульного кода системы
◆ Полная функциональная конфигурация, обеспечивающая интеллектуальное производство
◆ Высокоэффективная сервоприводная револьверная головка
◆ Высокопроизводительный, сверхмощный режущий шпиндель
3, Высокая жесткость
Высококачественный чугунный корпус и другие ключевые отливки
Бабка с большим пролетом
Высокомощный и высокомоментный шпиндель
Высокожесткий суппорт
Детали продукта


Высокоточные винты и направляющие рейки

В нем используются высококачественные импортные винты класса C3 и направляющие рейки класса H, а также прямой привод от серводвигателей для достижения превосходной точности работы.


Высокоточные цилиндрические роликоподшипники шпинделя

В нем используются высококачественные импортные цилиндрические роликоподшипники класса P4 и в сочетании с высокоточным шпинделем для достижения превосходной точности вращения.


Высокая скорость по двум осям

В двух осях используются импортные винты и технология предварительного натяжения для обеспечения быстрой и стабильной работы станка.

Полная функциональная конфигурация, обеспечивающая
интеллектуальное производство

Различные конфигурации модулей, такие как люнеты, вспомогательный шпиндель, сервоприводная задняя бабка и ось Y, могут
быть опциональными в соответствии с различными требованиями к заготовкам. Он может реализовать многопоследовательную обработку заготовок, а также может быть оснащен измерением заготовок, инструментом
установщиком, модулями автоматизации и т. д. для повышения эффективности работы.

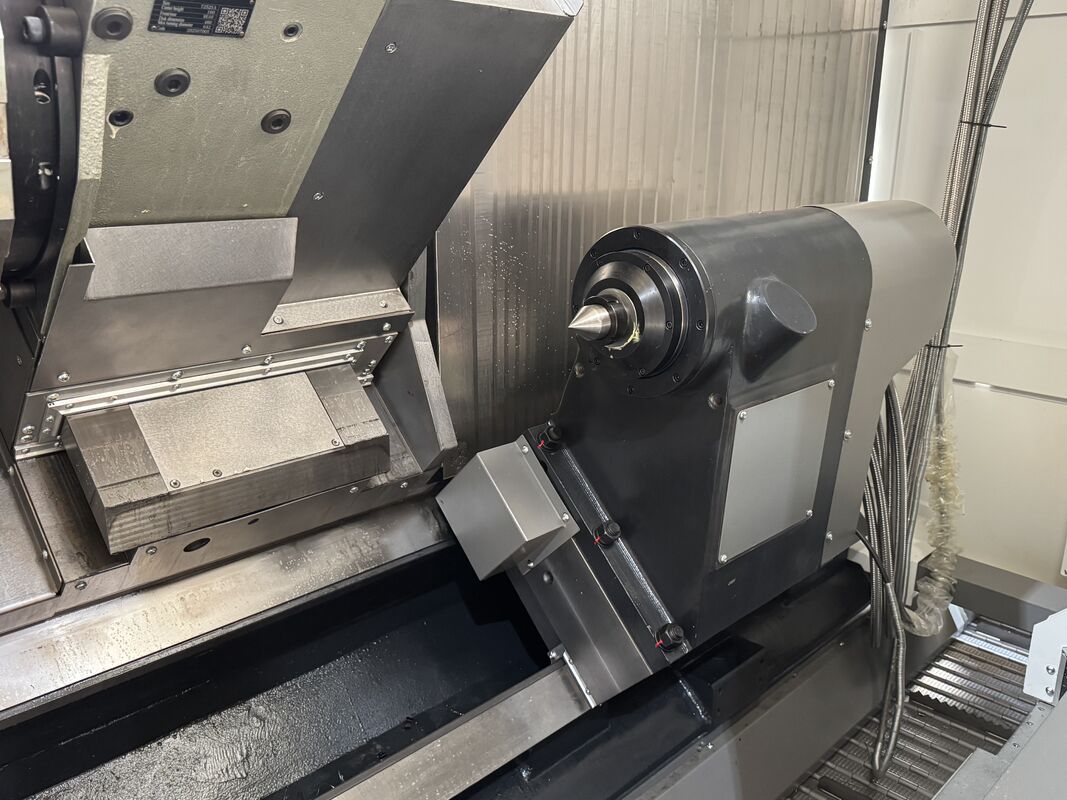

Малая задняя бабка шпинделя
Он оснащен задней бабкой с малой структурой шпинделя и внутренне установленными коническими роликовыми
подшипниками и радиально-упорными шарикоподшипниками для повышения жесткости резания конца задней бабки и обеспечения эффекта резания длинноосевых деталей.

Высокожесткая станина
Станина представляет собой наклонную станину под углом 45°, с оптимизированной и усиленной структурой ребер внутри. Она отлита целиком из высококачественных отливок, а вся ось имеет структуру жестких направляющих, что эффективно повышает динамическую жесткость. Соединение между станиной и бабкой соскребается и шлифуется двойной опорной поверхностью, что еще больше повышает жесткость резания всей машины.

Параметры продукта
Элементы
Единицы измерения
HTC63Q
HTC63H
HTC63S
Макс. диаметр резания (вал/диск)
мм
Φ630/Φ630
Φ630/Φ800
Φ630/Φ800
Максимальная длина резания
мм
1000/1500/2000/3000
1000/1500/2000/3000
1000/1500/2000/3000
Макс. диаметр качания над станиной
мм
Φ700
Φ820
Φ820
Макс. диаметр качания над зазором станины
мм
Φ600
Φ650
Φ650
Шпиндель
Модель носа шпинделя
-
A2-11
A2-11
A2-15
Внутренний диаметр переднего подшипника
мм
Φ160
Φ160
Φ200
Конусность шпинделя и размер отверстия

1:20;Φ150
1:20;Φ150
1:20;Φ150
Диаметр отверстия шпинделя Макс.
мм
Φ104
Φ106
Φ140
Макс. диаметр прутка
мм
Φ85
Φ88
Φ125

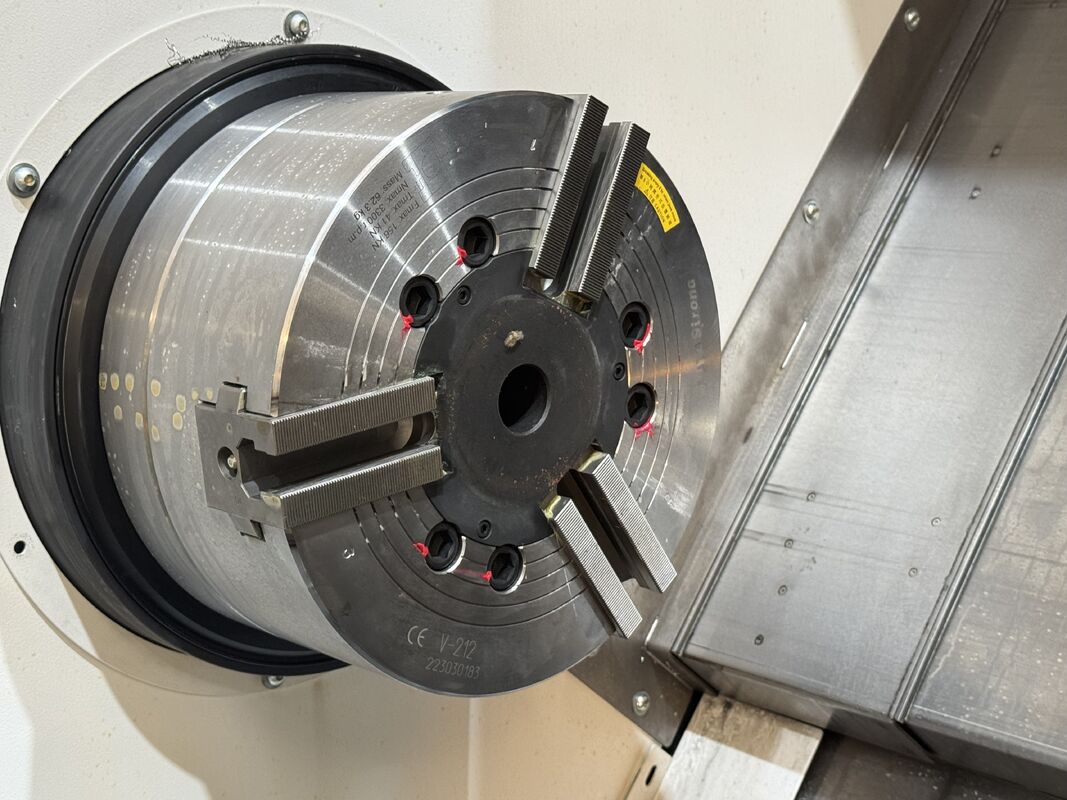

Стандартный диаметр патрона
дюйм
12"
15"
18"
Диапазон скоростей шпинделя
об/мин
35-2000
35-2000
35-2000
Макс. крутящий момент шпинделя
Нм
1250
1900
3800
Серия скоростей шпинделя

Механические две передачи
Механические две передачи
Механические две передачи
Выходная мощность главного двигателя непрерывно/30 мин.
кВт
20/30
22/26
30/37
Оси X/Z
Скорость быстрого перемещения по оси X
мм
15
12
12
Скорость быстрого перемещения по оси Z
мм
15
12
12
Ход по оси X
мм
320
430
430
Ход по оси Z
мм
1100/1600/2100/3100
1050/1550/2050/3050
1050/1550/2050/3050
Задняя бабка
Ход задней бабки
мм
900/1400/1900/2900
850/1350/1850/2850
850/1350/1850/2850
Метод привода задней бабки

Перетаскивание суппорта
Перетаскивание суппорта
Перетаскивание суппорта
Ход гильзы задней бабки
мм
150
180
180
Диаметр гильзы задней бабки
мм
Φ160
Φ180
Φ180
Конусность конусного отверстия задней бабки

Морзе 5#
Морзе 6#
Морзе 6#

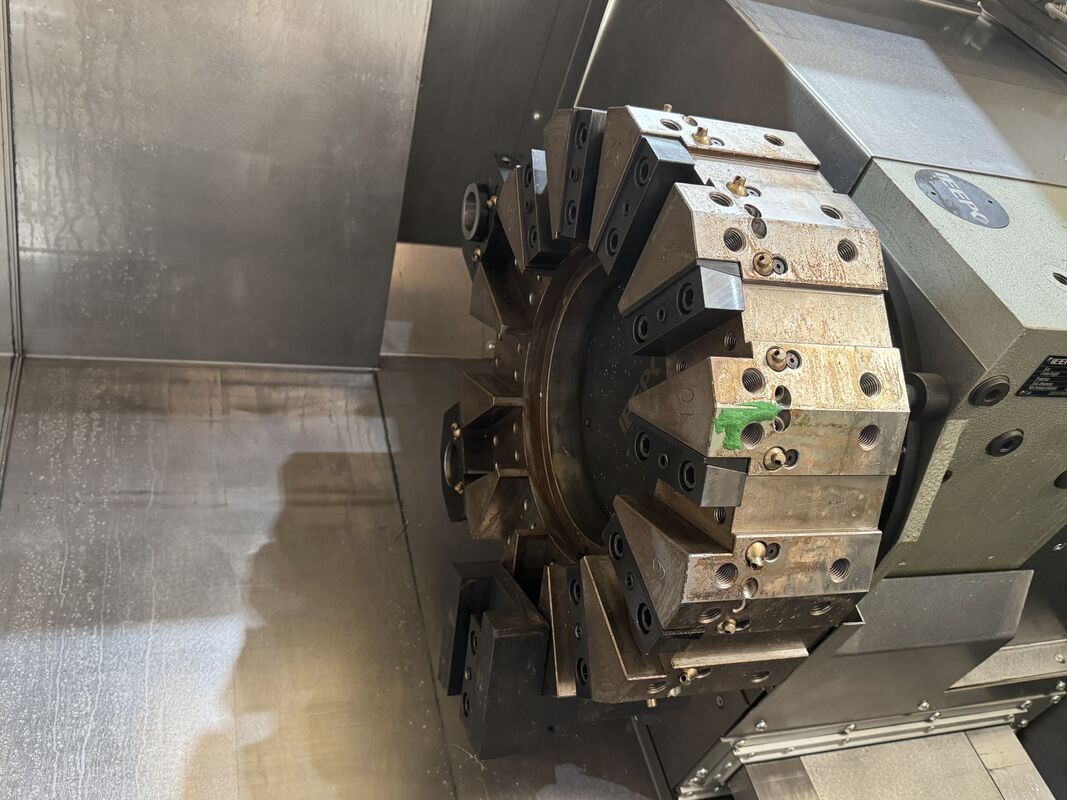

Револьверная головка
Форма револьверной головки

12-позиционная горизонтальная сервоприводная револьверная головка
12-позиционная горизонтальная сервоприводная револьверная головка
12-позиционная горизонтальная гидравлическая револьверная головка
Высота центра
мм
160
160
160
Размер инструмента
мм
32×32
32×32
32×32
Если можно выбрать инструмент рядом
мм
да
да
да
Максимальная грузоподъемность
Дисковые заготовки
кг
800
800/2000
1000
Заготовки валов
кг
1300
2000
3000
Другие
Расстояние между центром шпинделя и полом
мм
1085.5
1160
1160
Вес станка
кг
7000/8500/10000/12500
13000/16000/19000/22000
13000/16000/19000/22000
