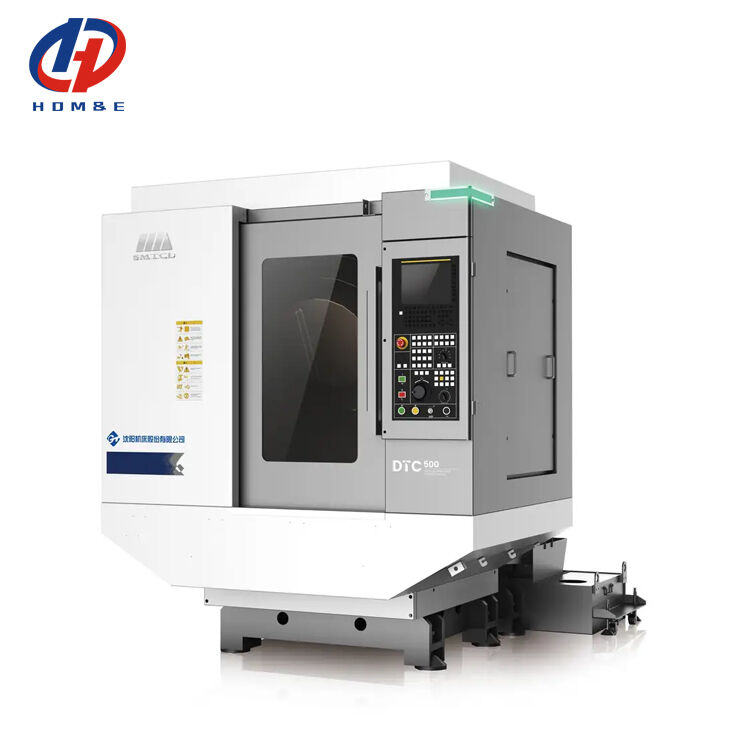

Высокоскоростной сверлильно-нарезной обрабатывающий центр SMTCL DTC500 Вертикальный обрабатывающий центр

Название бренда: SMTCL/SYMG
Номер модели: DTC500
Место происхождения: Китай
Сертификация: ISO certification
Минимальное количество заказа: 1 КОМПЛЕКТ
Цена: Подлежит обсуждению
Возможность поставки: 50 комплектов в месяц
Тэги

Центр вертикали CNC высокой точности подвергая механической обработке

центр портала 12000rpm подвергая механической обработке

центр портала 15000mm/min подвергая механической обработке

Подробная информация о продукции

Конусность шпинделя:: BT30 Тип:: Вертикальный
Система управления CNC:: Fanuc Siemens Syntec KND GSK Макс.скорость: 20000 мм/мин
Сила мотора шпинделя (kW):: 3.7/5.5 Емкость журнала инструмента:: 21
Название бренда:: SYMG, SMTCL X Ось путешествие: 500 мм
Y Ось путешествие: 400 мм Z ось путешествия: 300 мм
Размеры рабочего стола: 650 × 400 мм максимально допустимая нагрузка: 250 кг
Выделить

Центр вертикального бурения и добычи

,

Высокоскоростной сверлильно-нарезной обрабатывающий центр

,

SMTCL DTC500

Описание продукта

Высокоскоростной сверлильно-нарезной обрабатывающий центр SMTCL DTC500 Вертикальный обрабатывающий центр 0

Высокоскоростной сверлильно-нарезной обрабатывающий центр SMTCL DTC500 Вертикальный обрабатывающий центр
Высокоскоростной сверлильно-нарезной центр DTC500 продолжает общую технологию производства и использования сверлильно-нарезных изделий Shenyang Machine Tool, использует теорию конечно-элементного анализа и подход к проектированию станка для оптимизации структуры корпуса и реализует идеальное сочетание высокой динамической реакции и высокой виброустойчивости станка. Высокоскоростной сверлильно-нарезной центр DTC500 ориентирован на различные небольшие линейные сегменты, многоугольные углы и т. д. сложные условия обработки, предоставляет высокоскоростные, высокоточные, высокостабильные решения для обработки.
ОСОБЕННОСТИ С ПЕРВОГО ВЗГЛЯДА
Высокоскоростной сверлильно-нарезной обрабатывающий центр SMTCL DTC500 Вертикальный обрабатывающий центр 1

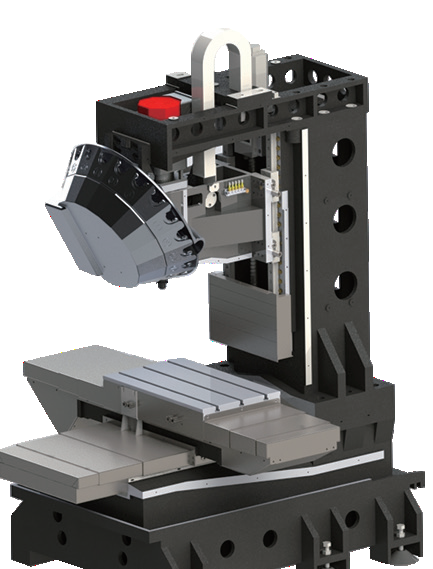

1. Станина с шестью ножками, низким центром тяжести и большим пролетом улучшает характеристики виброустойчивости станка в
всестороннем порядке.
Высокоскоростной сверлильно-нарезной обрабатывающий центр SMTCL DTC500 Вертикальный обрабатывающий центр 2
2. Дно более устойчиво, а внутреннее ребро обладает большей устойчивостью к кручению и более стабильной обработке.
Высокоскоростной сверлильно-нарезной обрабатывающий центр SMTCL DTC500 Вертикальный обрабатывающий центр 3
3. Левая и правая термически симметричная конструкция использует структуру ребер с обеих сторон и внутреннее поперечное усиление для компенсации
термической деформации и повышения стабильности обработки станка.
Высокоскоростной сверлильно-нарезной обрабатывающий центр SMTCL DTC500 Вертикальный обрабатывающий центр 4
4. Эта функция гарантирует, что фактическая точность обработки сверлильно-нарезных изделий может стабильно контролироваться в пределах 0,015 мм в процессе обработки.
Высокоскоростной сверлильно-нарезной обрабатывающий центр SMTCL DTC500 Вертикальный обрабатывающий центр 5
5. Три оси образуют лабиринтную структуру через перегородки и ограждения, что позволяет эффективно предотвращать попадание стружки и охлаждающей жидкости и эффективно продлевать срок службы станка.
Высокоскоростной сверлильно-нарезной обрабатывающий центр SMTCL DTC500 Вертикальный обрабатывающий центр 6
6. Эта функция может эффективно решить проблему выпадения инструмента или внезапного ухудшения точности обработки, вызванную нечистым держателем инструмента.
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ ПРОДУКТА

Основные технические характеристики

Основные технические параметры
Название
Единица измерения
Технические характеристики
Рабочий стол
Размеры рабочего стола
мм
650X400 650×400
Допустимая максимальная нагрузка
кг
250
Размеры Т-образного паза
мм×шт.
14×3
Диапазон обработки
Макс. перемещение рабочего стола X

мм
500
Макс. перемещение слайда Y

мм
400
Макс. перемещение шпинделя Z
мм
300
Расстояние между торцевой поверхностью шпинделя и рабочим столом

Макс.
мм
460
Мин.
мм
160
Расстояние от центра шпинделя до направляющей

мм
445

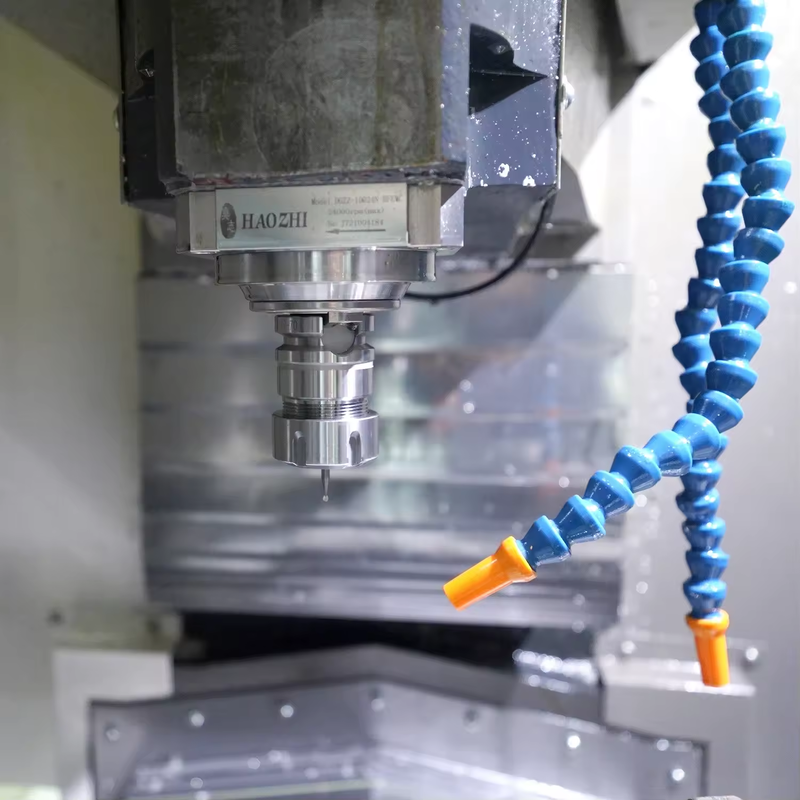

Шпиндель
Конусное отверстие (7:24)

BT30
Макс. скорость
об/мин
20000
Номинальный выходной крутящий момент (S1/S2)
Нм
11.8/17.5
Мощность шпиндельного двигателя (S1/S2)
кВт
3.7/5.5
Инструмент
Модель хвостовика инструмента

MAS 403 BT30
Подача
Быстрое перемещение
Ось X
м/мин
48
Ось Y

48
Ось Z

48
Мощность трех осевого приводного двигателя (X/Y/Z)
кВт
2.5/2.5/2.7
Крутящий момент трех осевого приводного двигателя (X/Y/Z)

Нм
8/8/12
Скорость подачи
мм/мин
30000

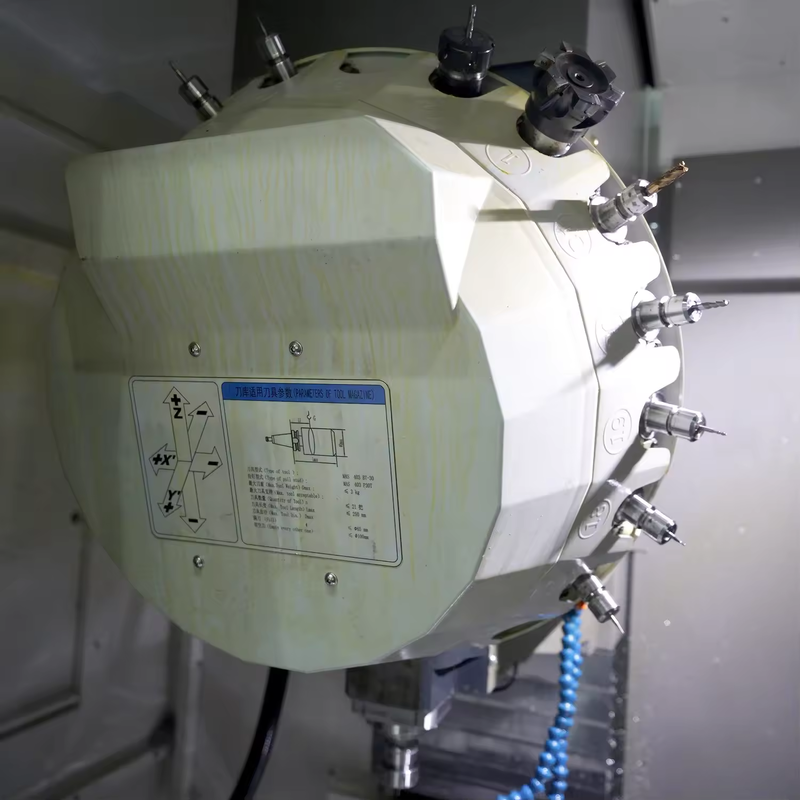

Магазин инструментов
Форма магазина инструментов

Револьверный сервоприводный магазин инструментов

Метод выбора инструмента

Двусторонний выбор инструмента поблизости

Вместимость магазина инструментов
шт.
21
Макс. длина инструмента
мм
250
Макс. вес инструмента
кг
3
Макс. диаметр головки инструмента
Полный инструмент
мм
Φ65
Соседний пустой инструмент
мм
Φ100
Время смены инструмента (от инструмента к инструменту)
с
1.6
Вес станка
кг
2800
Общая электрическая мощность

кВА
18
Габаритные размеры (ДхШхВ)

мм
2300×1800×2400


Точность станка

Точность позиционирования этого станка соответствует Национальному стандарту Китайской Народной Республики GB/T18400.4-2010 «Стандарты приемки точности позиционирования станков».
Элементы контроля
Заводской стандарт
Точность обработки
IT6
Точность позиционирования
Ось X (мм)
0.006
Ось Y (мм)
0.006
Ось Z (мм)
0.006
Точность повторного позиционирования

Ось X (мм)
0.004
Ось Y (мм)
0.004
Ось Z (мм)
0.004
№
Название
Модель или спецификация
Кол-во
Бренд
Примечание
1.

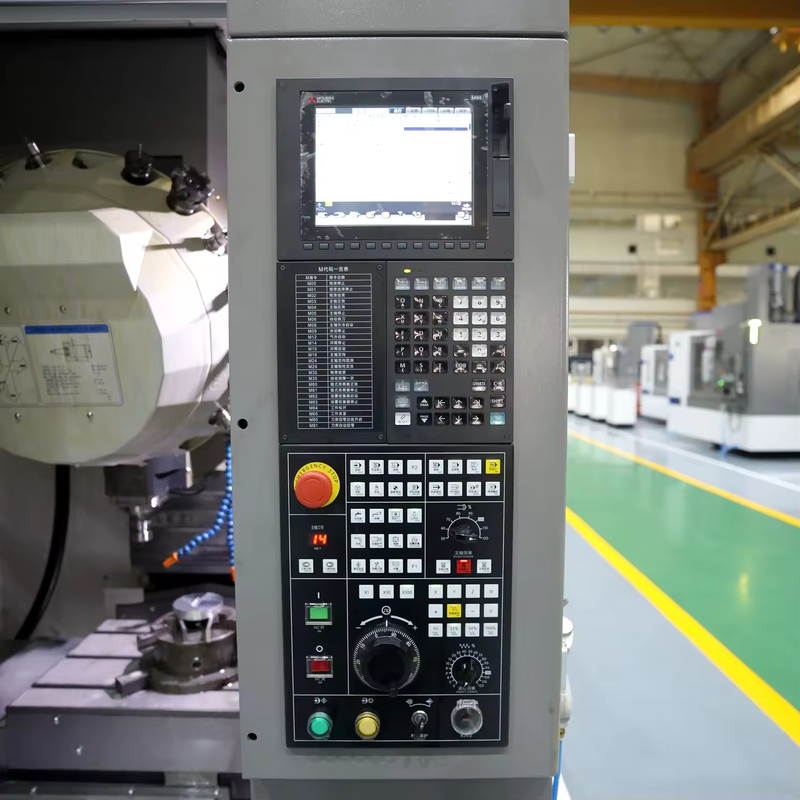

Система ЧПУ
FANUC OI-MF PLUS TYPE(5)
1
FANUC

2.
Главный двигатель
aiI2/20000-B
1
FANUC

3.
Серводвигатель оси X
aiS8/4000
1
FANUC

4.
Серводвигатель оси Y
aiS8/4000
1
FANUC

5.
Серводвигатель оси Z
aiS12B/4000 aiS12B/4000
1
FANUC

6.
Шарико-винтовая пара оси X
Шарико-винтовая пара, φ28×12,C3
1
Япония THK

7.
Шарико-винтовая пара оси Y
Шарико-винтовая пара, φ28×12,C3
1
Япония THK

8.
Шарико-винтовая пара оси Z
Шарико-винтовая пара, φ32×12,C3
1
Япония THK

9.
Подшипник винта
20×47×15/25×62×15 2
4/4
Япония NTN

10.
Магазин инструментов
21 позиция инструмента, револьверный магазин инструментов

1
Okada, Тайвань

11.
Система смазки

1
Sheng Xiang

12.
Бак для воды

1
Shenyang Machine Tool

13.
Пневматическая часть

1
Qi Li Ke

14.
Главный выключатель питания

1
Корея LS

15.
Главный контактор

——
Корея LS

В соответствии с циклом поставки производитель имеет право изменять приобретенные детали того же качества, не влияя на
работу станка.

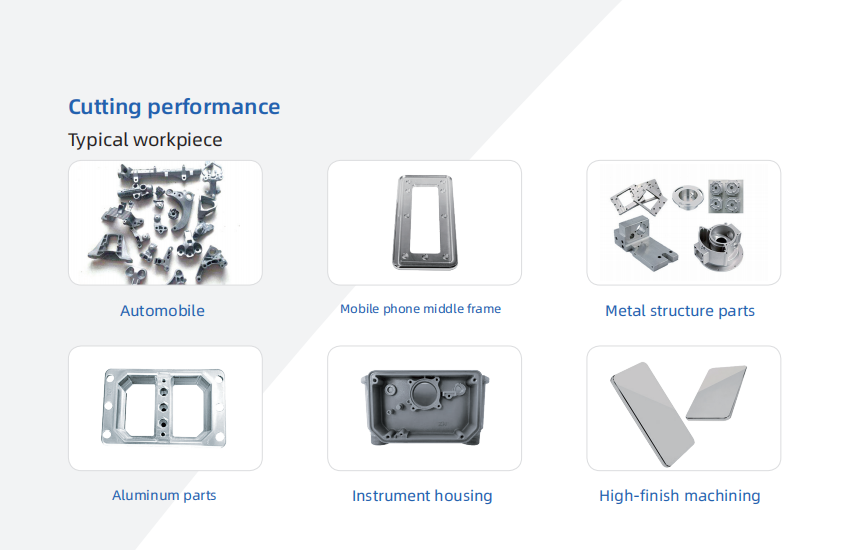

 Пример обработки
Высокоскоростной сверлильно-нарезной обрабатывающий центр SMTCL DTC500 Вертикальный обрабатывающий центр 7
Высокоскоростной сверлильно-нарезной обрабатывающий центр SMTCL DTC500 Вертикальный обрабатывающий центр 8
 Почему стоит выбрать нас

◆ Высочайшее качество, запросы клиентов на первом месте

◆ 30+ лет истории исследований и разработок, компания основана в 1993 году

◆ Высокотехнологичный производитель с возможностями исследований и проектирования

◆ Стабильная и зрелая система поставок

◆ Молодые активные продавцы и инженеры для мгновенного обслуживания (онлайн 24 часа)

◆ Модернизация механизма в соответствии с эргономикой и простотой обслуживания

◆ Наш принцип проектирования конструкции: простота обслуживания и установки, низкая стоимость обслуживания, не влияет на производство

О нас
Высокоскоростной сверлильно-нарезной обрабатывающий центр SMTCL DTC500 Вертикальный обрабатывающий центр 9
Добро пожаловать к нам!
Shanghai HD M&E Tech Co., Ltd расположена в Шанхае, Китай. Мы специализируемся на токарных станках с ЧПУ, вертикальных обрабатывающих центрах, горизонтальных обрабатывающих центрах, портальных обрабатывающих центрах, пятиосевых обрабатывающих центрах, токарно-фрезерных центрах и различном другом оборудовании с ЧПУ. У нас более 200 видов станков. Качество и технология продукции достигли международного передового уровня.
Наша фабрика имеет более чем 80-летнюю историю производства станков. Здесь родились первый токарный станок, сверлильный станок и расточной станок. Они были одним из лидеров станкостроительной промышленности Китая и крупнейшим производителем станков в Китае. Продукция станкостроения охватывает автомобили, авиацию, новую энергетику, строительную технику, корабли, насосные клапаны, подшипники, 3C электронику, пресс-формы и другие отрасли. Мы берем на себя миссию предоставления станков с передовыми технологиями, высоким качеством и хорошим обслуживанием нашим клиентам по всему миру!
Наша фабрика

Высокоскоростной сверлильно-нарезной обрабатывающий центр SMTCL DTC500 Вертикальный обрабатывающий центр 10

Выставка

Высокоскоростной сверлильно-нарезной обрабатывающий центр SMTCL DTC500 Вертикальный обрабатывающий центр 11

FAQ

Q1. Вы торговая компания или производственная компания?

Мы производственная компания.

Q2. Какова основная продукция вашей компании?
Мы специализируемся на всех видах станков, таких как токарные станки с ЧПУ, фрезерные станки с ЧПУ, вертикальные обрабатывающие центры, обычные токарные станки, сверлильные станки, радиально-сверлильные станки и так далее.

Q3. Можете ли вы предоставить станок по индивидуальному заказу или SPM (станок специального назначения)?
Да, мы предоставляем интеллектуальные решения с ЧПУ для наших клиентов, чтобы повысить эффективность.

Q4: Каковы ваши гарантийные условия?
Мы предоставим замену деталей, которые окажутся дефектными, на период 12 месяцев,
начиная с даты коносамента станка.

Q5. Какие услуги?
Предпродажная подготовка: индивидуальные решения, планирование и проектирование; индивидуальное обслуживание
Послепродажное обслуживание: онлайн-обслуживание 7 дней 24 часа, удаленное руководство по установке, стыковка с системой программного обеспечения клиента

Q6: Почему стоит выбрать вашу компанию?
Продукция от разработки, проектирования, производства, сборки всего производственного процесса
осуществляется между заводами с полной производственной цепочкой, что является вашей самой надежной гарантией.

Q7: Может ли ваша компания отправить технический персонал в нашу компанию и направить наших рабочих за границу?
Мы можем предоставить такой вид услуг. Когда станки прибудут на место установки покупателя, мы можем своевременно отправить инженеров-механиков и электриков для установки в соответствии с графиком покупателя. Все это может быть указано и перечислено в контракте. Продавец будет сотрудничать с покупателем для решения вопросов визы и подготовки к установке перед выездом за границу.

Q8: Каковы условия оплаты?
T/T 30% первоначальный платеж при заказе, 70% остаток платежа перед отправкой. безотзывный аккредитив по предъявлении
