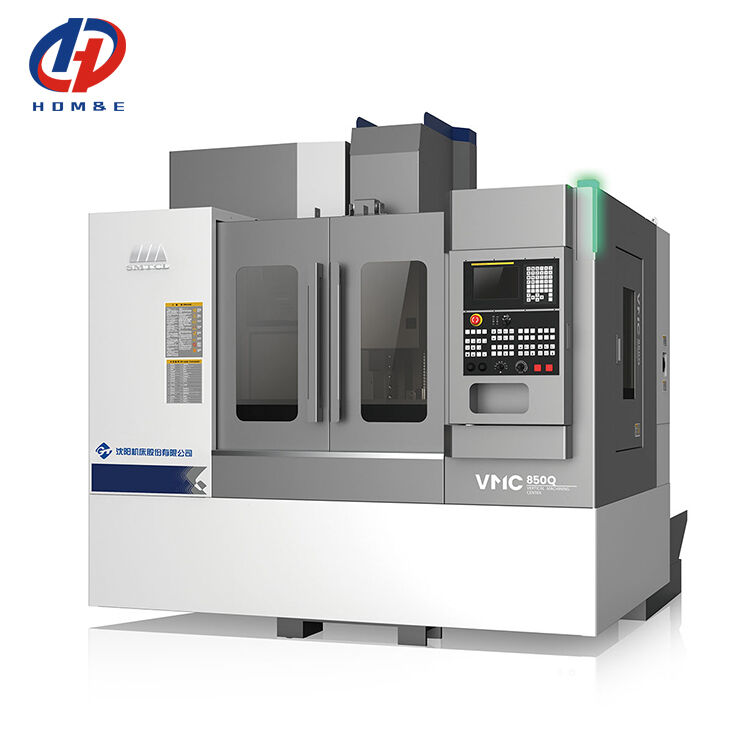

SMTCL FANUC 10000 об/мин, ход по оси Y 550 мм, VMC850Q, 4-осевой вертикально-фрезерный обрабатывающий центр с поворотным столом
Подробная информация о продукции
| Тип:: | Вертикальный | Система управления ЧПУ:: | ФАНУК, Сименс |
|---|---|---|---|
| Скорость подачи (мм/мин):: | 1 - 10000 мм/мин | Позиционирующая точность (мм) u:: | 0,006 |
| Повторяемость (X/Y/Z) (мм):: | 0,004 | Мощность двигателя шпинделя (кВт):: | 11/15 |
| Емкость магазина инструментов:: | 24 | Размер стола (L×W): | 1000x500 мм |
| Название бренда:: | SYMG, SMTCL | перемещение по оси X: | 850 мм |
| Перемещение по оси Y: | 550 мм | перемещение по оси Z: | 540 мм |
| Выделить |
FANUC 10000 об/мин,Ход по оси Y 550 мм,4-осевой вертикально-фрезерный обрабатывающий центр с поворотным столом |
||
Описание продукта
Сторонняя оценка: ведущий уровень производительности
Основные технические параметры
| Элемент | Единица | VMC850Q-A | |
|---|---|---|---|
| Емкость | перемещение по оси X | мм | 850 |
| Перемещение по оси Y | мм | 550 | |
| перемещение по оси Z | мм | 540 | |
| Торец шпинделя касается поверхности стола | мм | 120-660 | |
| Нос шпинделя к поверхности колонны | мм | 640 | |
| Рабочий стол | Размер стола (Д×Ш) | мм | 1000×500 |
| Максимальная нагрузка на стол | кг | 600 | |
| Размер Т-образного паза | мм | 18×5 | |
| Шпиндель | Скорость шпинделя | об/мин | 10000 |
| Конус шпинделя/хвостовик шпинделя | мм | конус 7/24 | |
| БТ40 | |||
| Шпиндельный двигатель | кВт | 15.11. | |
| Максимальный выходной крутящий момент | Нм | 52,5/95,5 | |
| Тип привода шпинделя | Синхронный зубчатый ремень | ||
| Скорость подачи | X,Y,Z ускоренный ход | м/мин | 48/48/48 |
| Максимальная скорость подачи резания | м/мин | 20 | |
| УВД | Емкость хранения инструментов | ПК | Тип руки 24 |
| Максимальный диаметр инструмента | мм | 150(80) | |
| Максимальная длина инструмента | мм | 300 | |
| Время смены инструмента (TT) | сек | 2,5 | |
| Точность | Точность позиционирования X/Y/Z | мм | 0,008/0,006/0,006 |
| Повторяемость позиционирования X/Y/Z | мм | 0,005/0,004/0,004 | |
| Другие | Габаритные размеры(Д×ШхВ) | мм | 2940×3450×3050 |
| Вес нетто машины | кг | 5100 | |
| Общая потребляемая мощность | КВА | 18 | |
- Система управления FANUC OI-MF TYPE(5)β
- Шпиндель 10000 об/мин, ремень подсоединен.
- Магазин инструментов для манипулятора на 24 диска
- Резервуар для воды + чип для промывки кровати
- Пистолет для очистки воздуха, рабочее освещение, сигнальная лампа
- Система Fanuc Oi-MF TAPE(l)β
- Система Fanuc Oi-MF TAPE(l)α
- Система ЧПУ Siemens 828D
- Прямое подключение, механический шпиндель 12000 об/мин.
- 16000 об/мин, моторизованный шпиндель 24000 об/мин.
- 4-х осевой поворотный стол
- Охлаждение внутри 2МПа, 3МПа,5МПа,7МПа
- Водомасляный сепаратор
- Устройство для удаления стружки цепи
- Пистолет для чистой воды
- Проверка инструмента и заготовки
- автоматическая дверь
- Безопасный дверной замок
- Электрический шкаф и кондиционер
Точность станка соответствует стандарту приемки GB/T18400.2-2010. Стандарт приемки точности позиционирования станка и повторной точности позиционирования GB/T18400.4-2010.
| Объекты проверки | Заводской стандарт | |
|---|---|---|
| Точность обработки | ИТ6 | |
| Точность позиционирования | Ось X (мм) | 0,008 |
| Ось Y (мм) | 0,006 | |
| Ось Z (мм) | 0,006 | |
| Повторите точность позиционирования | Ось X (мм) | 0,005 |
| Ось Y (мм) | 0,004 | |
| Ось Z (мм) | 0,004 | |
Основная комплектация станка и список закупаемых деталей
| Элемент | Технические характеристики | Бренд | Примечания |
|---|---|---|---|

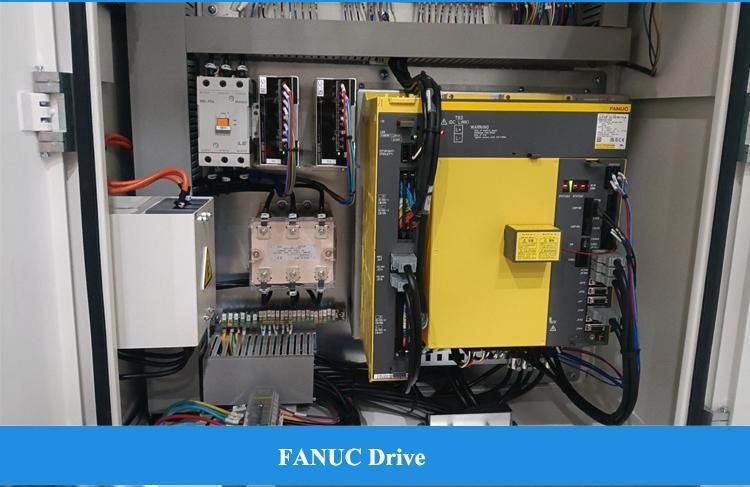

| система ЧПУ | ТИП FANUC Oi-MF PLUS(5) | ФАНУК | |
| Главный двигатель | βиИ 8/12000-Б | ФАНУК | |
| Двигатель оси X | βиСк 12/3000-Б | ФАНУК | |
| Двигатель оси Y | βиСк 12/3000-Б | ФАНУК | |
| Двигатель оси Z | βиС 22Б/3000-Б | ФАНУК | |
| Винтовой подшипник оси X | 30×62×15 | НСК/ФАГ/НАЧИ/НТН | |
| Винтовой подшипник оси Y | 30×62×15 | НСК/ФАГ/НАЧИ/НТН | |
| Винтовой подшипник оси Z | 30×62×15 | НСК/ФАГ/НАЧИ/НТН | |
| ШВП по оси X | φ40×16,C3 | ТХК/ПМИ/ХИВН | |
| ШВП оси Y | φ40×16,C3 | ТХК/ПМИ/ХИВН | |
| ШВП оси Z | φ40×16,C3 | ТХК/ПМИ/ХИВН | |
| Направляющая оси X | 35 | THK/REXROTH/PMI/HIWN | |
| Направляющая оси Y | 45 | THK/REXROTH/PMI/HIWN | |
| Направляющая оси Z | 45 | THK/REXROTH/PMI/HIWN |
- Чувство высшего качества, запросы клиентов на первом месте
- 30 лет + история исследований и разработок, компания основана в 1993 году.
- Высокотехнологичный производитель с исследовательским и проектным потенциалом
- Стабильная и зрелая система поставок
- Молодые активные продавцы и инженеры для мгновенного обслуживания (24 часа онлайн)
- Модернизация механизма в соответствии с эргономикой и простотой обслуживания.
- Наш принцип проектирования конструкции: простота обслуживания и установки, низкая стоимость обслуживания, не влияет на производство.
Добро пожаловать к нам в гости!
Компания Shanghai HD M&E Tech Co., Ltd расположена в Шанхае, Китай. Мы специализируемся на токарных станках с ЧПУ, вертикальных обрабатывающих центрах, горизонтальных обрабатывающих центрах, портальных обрабатывающих центрах, пятиосных обрабатывающих центрах, токарно-фрезерных центрах и различном другом оборудовании с ЧПУ. У нас есть более 200 видов станков. Качество и технология продукции достигли международного передового уровня.
Наш завод имеет более чем 80-летнюю историю производства станков. Здесь родились первые токарный, сверлильный и расточный станки. Они были одним из лидеров станкостроительной промышленности Китая и крупнейшим производителем станков в Китае. Продукция станков охватывает автомобили, авиацию, новую энергетику, строительную технику, корабли, клапаны насосов, подшипники, электронику 3C, пресс-формы и другие отрасли. Мы берем на себя миссию по предоставлению станков с передовыми технологиями, высоким качеством и хорошим обслуживанием нашим клиентам по всему миру!
Мы производственная компания.
Мы специализируемся на всех видах станков, таких как токарные станки с ЧПУ, фрезерные станки с ЧПУ, вертикальные обрабатывающие центры, обычные токарные станки, сверлильные станки, радиально-сверлильные станки и так далее.
Да, мы предоставляем нашим клиентам решения Smart CNC для повышения эффективности.
Мы заменим детали, которые оказались неисправными, в течение 12 месяцев.
начиная с даты накладной машины.
Пр-продажи:Индивидуальные решения, планирование и дизайн;Индивидуальное обслуживание
Послепродажное обслуживание: онлайн-обслуживание 7 дней, 24 часа, удаленное руководство установкой, стыковка с системой программного обеспечения клиента.
Продукция от разработки, проектирования, производства, сборки всего производственного процесса
осуществляется между заводами с полной производственной цепочкой, что является вашей самой надежной гарантией.
Мы можем предоставить такой вид услуг. Когда машины прибудут на место установки покупателя, мы можем своевременно направить инженеров-механиков и электриков для установки в соответствии с графиком покупателя. Все это можно процитировать и перечислить в договоре. Продавец будет сотрудничать с покупателем для оформления визы и подготовки к установке перед выездом за границу.
Первоначальный платеж T/T 30% при заказе, остаток платежа 70% перед отправкой. безотзывный аккредитив по предъявлении
Основные характеристики продукта
SMTCL FANUC, 10000 об/мин, перемещение по оси Y, 550 мм, VMC850Q, 4-осевой вертикальный обрабатывающий центр с поворотным столом Это независимо разработанное оборудование общего назначения имеет ход по осям X/Y/Z.850×550×540 мм, скорость шпинделя до 10 000 об/мин и высокая точность позиционирования. ...
