Качество SMTCL Самый продаваемый высокоточный жесткий CNC горизонтальный токарный станк HTC40Q CNC токарный станк фабрика

SMTCL Самый продаваемый высокоточный жесткий CNC горизонтальный токарный станк HTC40Q CNC токарный станк

Name: SMTCL Самый продаваемый высокоточный жесткий CNC горизонтальный токарный станк HTC40Q CNC токарный станк
Brand: Shanghai HD ME Tech Co., Ltd.
SKU: HTC40Q
Availability: InStock

Название бренда: SMTCL

Номер модели: HTC40Q

Место происхождения: Китай

Сертификация: CE ISO certification

Минимальное количество заказа: 1

Возможность поставки: 50 комплектов в месяц

Тэги

Машина токарного станка плоской кровати CKA6136

Машина токарного станка плоской кровати 5.5KW

Машина CNC CKA6136 горизонтальная

Подробная информация о продукции

Фирменное наименование:	SMTCL	Номер модели:	HTC40Q
Ключевое слово:	Горизонтальный центр поворота с помощью ЦСН	Длина Max.Cutting:	500 мм
Макс. диаметр резки.:	380 мм	Макс. диаметр плавательного бассейна над кроватью:	560 мм
перемещение по оси X:	200 мм	перемещение по оси Z:	560 мм
Скорость шпинделя:	4000 оборотов в минуту
Выделить	высокая точность , жесткость , эффективность и надежность

Описание продукта

SMTCL Самый продаваемый высокоточный жесткий CNC горизонтальный токарный станк HTC40Q CNC токарный станк 0

Описание продукта:

SMTCL Лучший продавец Высокоточный жесткий горизонтально-фрезерный станок с ЧПУ HTC40Q

SMTCL модернизирует горизонтально-фрезерный станок с ЧПУ HTC 40Q, объединяя технологии, мастерство и дизайн. Прецизионное производство и передовые процессы. Производственный процесс состоит из 98 этапов. Ключевые процессы строго контролируются, что обеспечивает более высокую эффективность. Горизонтально-фрезерный станок с ЧПУ серии HTC40Q подходит для обработки различных осевых и дисковых деталей и может эффективно удовлетворять потребности в обработке шаровых корзин, автомобильных оправ, валов двигателей, приводных валов, зубчатых валов, толкателей клапанов и других деталей.

Особенности продукта:

1, Высокая эффективность

▲ Высокая скорость быстрого перемещения двух осей
▲ Раздельный сервозадний упор
▲ Высокоэффективный серводержатель инструмента
▲ Опциональная многопоследовательная интегрированная обработка с субшпинделем

2, Высокая точность

▲ Высокоточный предварительно натянутый винт
▲ Технология компенсации ошибок
▲ Квантификация технологических стандартов
▲ Строгие стандарты инспекции

3, Высокая жесткость

▲ Высококачественная чугунная станина и другие ключевые отливки
▲ Шпиндельный узел с большим пролетом
▲ Дугообразный зазор станины против изгиба
▲ Задний упор с компактной конструкцией шпинделя

Детали продукта:

SMTCL Самый продаваемый высокоточный жесткий CNC горизонтальный токарный станк HTC40Q CNC токарный станк 1

Скорость быстрого перемещения: 30 м/мин

Серводвигатель напрямую соединен с шарико-винтовой парой через муфту, что сокращает промежуточные звенья и обеспечивает бесступенчатую передачу. Направляющие оси X и Z используют импортные линейные роликовые направляющие для обеспечения высокой жесткости, хороших динамических характеристик и точности, увеличения скорости работы и повышения эффективности производства.

SMTCL Самый продаваемый высокоточный жесткий CNC горизонтальный токарный станк HTC40Q CNC токарный станк 2

Раздельный сервозадний упор

Задний упор может перемещаться с помощью сервопривода, который может точно контролировать и гибко регулировать скорость перемещения заднего упора и рабочую силу зажима в соответствии с требованиями обработки, позволяя заднему упору быстро приближаться к заготовке и затягивать без удара, а также может обеспечивать обратную связь в реальном времени о положении затяжки. Повышение эффективности производства. Он имеет верхний и нижний раздельный задний упор, что облегчает регулировку точности и повышает эффективность обслуживания.

Двойная фиксированная предварительно натянутая конструкция

SMTCL Самый продаваемый высокоточный жесткий CNC горизонтальный токарный станк HTC40Q CNC токарный станк 3

Ось X имеет двойную фиксированную опорную конструкцию и использует предварительно натянутый винт для эффективной компенсации деформации предварительного натяжения и деформации, вызванной повышением температуры. Он работает со специальной уплотнительной структурой для снижения температуры винта, тем самым достигая высокой точности и высокой стабильности подачи станка.

Конфигурация оси Y

SMTCL Самый продаваемый высокоточный жесткий CNC горизонтальный токарный станк HTC40Q CNC токарный станк 4

Опциональная конфигурация оси Y в сочетании с приводной револьверной головкой BMT, высокоточной структурой оси C и различными приводными держателями инструмента может реализовать обработку сложных поверхностей за одну установку.

Высокоточный шарико-винтовой механизм

SMTCL Самый продаваемый высокоточный жесткий CNC горизонтальный токарный станк HTC40Q CNC токарный станк 5

Он использует высококачественный импортный винт класса C3 и направляющую класса H, и напрямую приводится в движение серводвигателем для достижения превосходной точности работы.

Суппорт против изгиба

SMTCL Самый продаваемый высокоточный жесткий CNC горизонтальный токарный станк HTC40Q CNC токарный станк 6

Пролет направляющих разумно увеличен, оптимизирована структура системы движения, а основная часть суппорта станины выполнена в виде дуги для обеспечения общей жесткости важных компонентов.

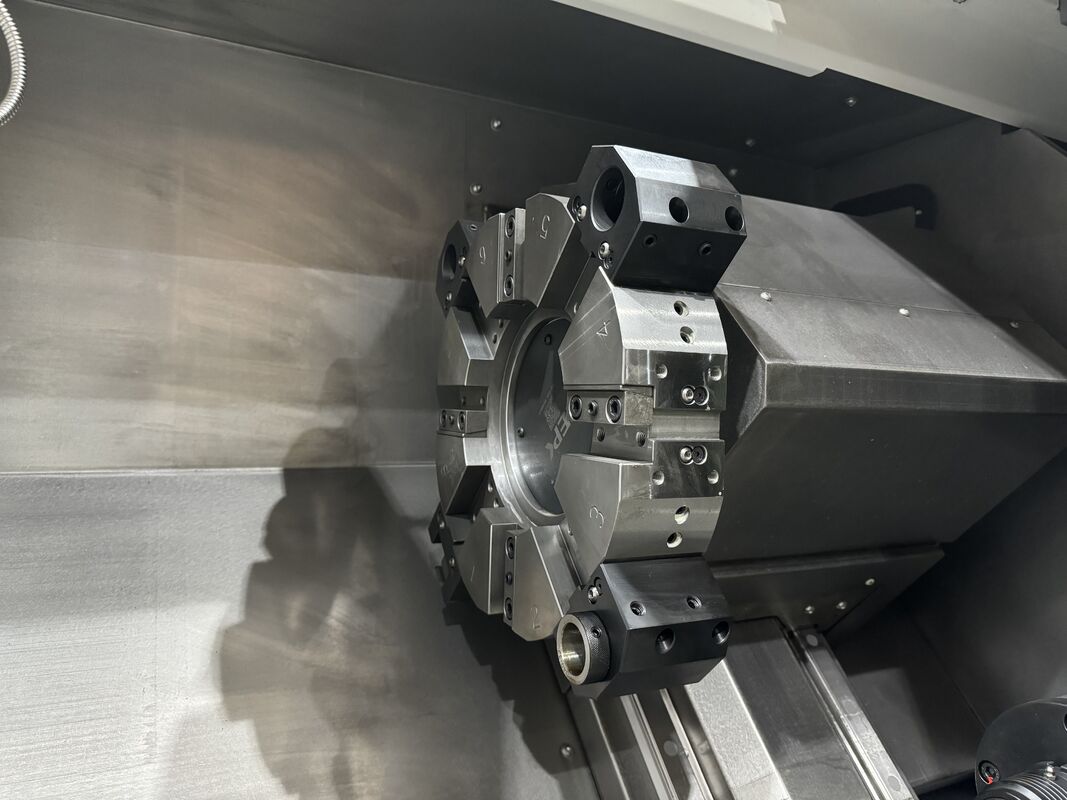

Высокоэффективная приводная револьверная головка

SMTCL Самый продаваемый высокоточный жесткий CNC горизонтальный токарный станк HTC40Q CNC токарный станк 7

Стандартный интерфейс BMT, высокожесткое соединение; инструмент приводится в движение интерфейсом DIN1809, который имеет надежную передачу и низкий уровень отказов; приводной двигатель установлен сбоку и имеет компактную конструкцию; он оснащен высокоточной осью C и тормозным устройством для достижения высокоэффективной интегрированной обработки токарных, фрезерных и сверлильных работ.

Держатель инструмента с внутренним охлаждением

SMTCL Самый продаваемый высокоточный жесткий CNC горизонтальный токарный станк HTC40Q CNC токарный станк 8

Опциональный держатель инструмента с внутренним охлаждением и выход воды из центра инструмента обеспечивают эффективное удаление стружки при обработке внутренних отверстий и гарантируют качество обработки.

Возможность фрезерования приводным инструментом

SMTCL Самый продаваемый высокоточный жесткий CNC горизонтальный токарный станк HTC40Q CNC токарный станк 9

Материал заготовки: HT200

Модель инструмента: спиральное сверло Φ16
фреза
Состояние охлаждения: водяное охлаждение
Параметры продукта:

Материал заготовки: HT200
Модель инструмента: спиральное сверло Φ16
Состояние охлаждения: водяное охлаждение
Параметры продукта:

SMTCL Самый продаваемый высокоточный жесткий CNC горизонтальный токарный станк HTC40Q CNC токарный станк 10

Проект

Единица измерения	HTC40H(Q)/500	HTC40H	(Q)/1000Макс. диаметр резания.
мм	2750×1890×1900	Макс. длина резания	Макс. длина резания
мм	2750×1890×1900	920	Макс. диаметр вращения над станиной
мм	2750×1890×1900	Макс. диаметр вращения на суппорте	Макс. диаметр вращения на суппорте
мм	2750×1890×1900	Шпиндель	Шпиндель
Модель торца шпинделя
A2-6		Внутренний диаметр переднего подшипника.	Внутренний диаметр переднего подшипника.
мм	2750×1890×1900	Точность повторного позиционирования индексации револьверной головки	Точность повторного позиционирования индексации револьверной головки
1:20;Φ70		Диаметр отверстия шпинделя	Диаметр отверстия шпинделя
Φ65		Макс. диаметр прутка.	Макс. диаметр прутка.
мм	2750×1890×1900	Стандартный диаметр патрона.	Стандартный диаметр патрона.
дюйм	8	Диапазон скорости шпинделя	Диапазон скорости шпинделя
об/мин	4500	Номинальный крутящий момент шпинделя	Номинальный крутящий момент шпинделя
Н·м	245(576 об/мин)	Макс. крутящий момент шпинделя	Макс. крутящий момент шпинделя
Н·м	245(576 об/мин)	Мощность главного двигателя непрерывная/15 мин.	Мощность главного двигателя непрерывная/15 мин.
кВт	11/15	Ось X/Z	Ось X/Z
Быстрое перемещение оси X/Z
м/мин	30	Ход оси X	Ход оси X
мм	2750×1890×1900	Ход оси Z	Ход оси Z
мм	2750×1890×1900	1050	Задний упор
Ход заднего упора
мм	2750×1890×1900	920	Метод привода заднего упора
Гидравлический привод		Конус отверстия заднего упора	Конус отверстия заднего упора
Морзе	MT-5	Револьверная головка	Револьверная головка
Тип револьверной головки
Горизонтальная 8-станционная серво револьверная головка		Высота центров	Высота центров
мм	2750×1890×1900	Точность повторного позиционирования индексации револьверной головки	Точность повторного позиционирования индексации револьверной головки
сек.	±1.6	Возможность выбора инструмента поблизости	Возможность выбора инструмента поблизости
да		Другое	Другое
Расстояние от центра шпинделя до пола
мм	2750×1890×1900	Вес станка нетто	Вес станка нетто
кг	4200	4750	Общая электрическая мощность
кВА	27	Габаритные размеры (ДxШxВ)	Габаритные размеры (ДxШxВ)
мм	2750×1890×1900	3620×1890×1900	Примечание: Параметры, приведенные в таблице, носят справочный характер. В случае каких-либо изменений обращайтесь к фактическому продукту.
Стандартная комплектация:
1, Система FANUC-0i-TF Plus (5) (серии H/S) 2, Система GSK988TA (серия Q) 3, Шпиндель гильзового типа 4, Гидравлический цилиндр полым патроном 5, Сервоприводная каретка инструмента на 8 станций Опциональная комплектация:	1, Система Siemens 2, Шаблон для установки инструмента 3, Сервоприводная каретка инструмента на 12 станций 4, Измерение заготовки 5, Приводная каретка инструмента 6, Сборщик масляного тумана 7, Устройство удаления стружки сзади 8, Детектор повреждения инструмента 9, Пневматическая дверь НАШ Сервис:

Гарантируем получение высококачественной машины

1. Каждая деталь должна быть проверена
2. Контроль более 100 производственных процессов
3. Более 200 пунктов проверки
4. Обработка образцов каждой машины
5. 72 часа пробного запуска перед поставкой
Почему выбирают нас:

▲ Высочайшее качество, запросы клиентов превыше всего

▲ 30+ лет истории исследований и разработок, компания основана в 1993 году
▲ Высокотехнологичный производитель с возможностями исследований и разработок
▲ Стабильная и отлаженная система поставок
▲ Молодые активные менеджеры по продажам и инженеры для оперативного обслуживания (24 часа онлайн)
▲ Модернизация механизма в соответствии с эргономикой и простотой обслуживания
▲ Принцип нашего структурного дизайна: простота обслуживания и установки, низкая стоимость обслуживания, не влияет на производство
О нас:

Добро пожаловать в гости!

Shanghai HD M&E Tech Co., Ltd расположена в Шанхае, Китай. Мы специализируемся на токарных станках с ЧПУ, вертикальных обрабатывающих центрах, горизонтальных обрабатывающих центрах, портальных обрабатывающих центрах, пятиосевых обрабатывающих центрах, токарно-фрезерных центрах и другом различном оборудовании с ЧПУ. У нас более 200 видов станков. Качество и технологии продукции достигли международного передового уровня.

Наш завод имеет более чем 80-летнюю историю производства станков. Первый токарный, сверлильный и расточный станки родились здесь. Они стали одним из лидеров китайской станкостроительной промышленности и крупнейшим производителем станков в Китае. Продукция станкостроения охватывает автомобильную, авиационную, новую энергетику, строительную технику, корабли, насосы и клапаны, подшипники, 3C электронику, пресс-формы и другие отрасли. Наша миссия — предоставлять станки с передовыми технологиями, высоким качеством и хорошим обслуживанием нашим клиентам по всему миру!

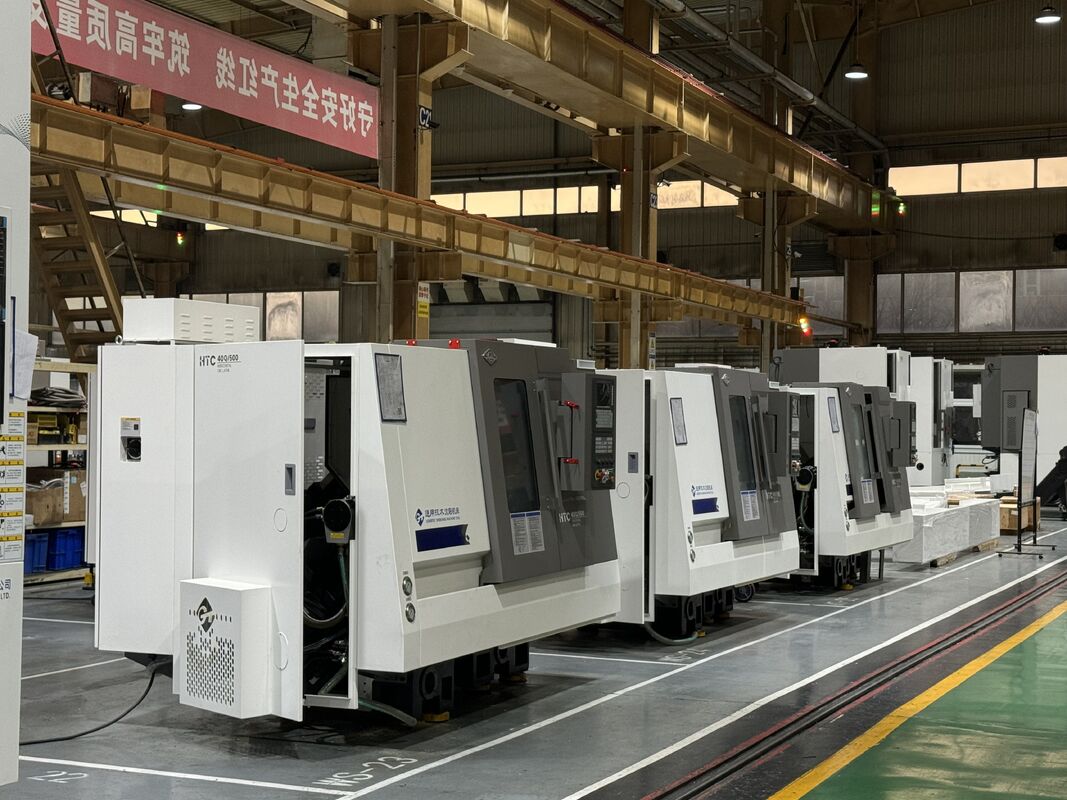

Наша фабрика:

Выставка:

SMTCL Самый продаваемый высокоточный жесткий CNC горизонтальный токарный станк HTC40Q CNC токарный станк 12

FAQ:

SMTCL Самый продаваемый высокоточный жесткий CNC горизонтальный токарный станк HTC40Q CNC токарный станк 13

В1. Вы торговая компания или производственная компания?

Мы производственная компания.

В2. Какова основная продукция вашей компании?

Мы специализируемся на всех видах станков, таких как токарные станки с ЧПУ, фрезерные станки с ЧПУ, вертикальные обрабатывающие центры, обычные токарные станки, сверлильные станки, радиально-сверлильные станки и т. д.

В3. Можете ли вы предоставить индивидуальный станок или SPM (специальный станок)?

Да, мы предоставляем интеллектуальные решения с ЧПУ для наших клиентов с целью повышения эффективности.

В4: Каковы ваши гарантийные условия?

Мы предоставим замену деталей, которые окажутся дефектными, в течение 12 месяцев,

начиная с даты коносамента машины.
В5: Какие услуги?

Предпродажные: Индивидуальные решения, планирование и проектирование; Индивидуальное обслуживание
Послепродажные: Круглосуточное обслуживание онлайн, удаленное руководство по установке, интеграция с системой программного обеспечения клиента
В6: Почему стоит выбрать вашу компанию?

Продукция от разработки, проектирования, производства, сборки всего производственного процесса

осуществляется между заводами с полной производственной цепочкой, что является вашей самой надежной гарантией.
В7: Может ли ваша компания направить технический персонал в нашу компанию и руководить нашими работниками за рубежом?

Мы можем предоставить такой вид услуг. Когда машины прибудут на место установки покупателя, мы можем своевременно направить инженеров-механиков и электриков для установки в соответствии с графиком покупателя. Все это может быть рассчитано и указано в контракте. Продавец будет сотрудничать с покупателем для оформления визы и подготовки к установке перед выездом за границу.

В8: Каковы условия оплаты?

T/T 30% первоначальный взнос при заказе, 70% остаток платежа перед отгрузкой. безотзывный аккредитив по предъявлении
