Name: SMTCL 10000rpm FANUC CNC Вертикальный центр обработки VMC850Q CNC фрезерная машина с 4-ой поворотной панелью
Brand: Shanghai HD ME Tech Co., Ltd.
SKU: VMC850 Q
Availability: InStock

Дом > продукты > Центр CNC вертикальный подвергая механической обработке >

SMTCL 10000rpm FANUC CNC Вертикальный центр обработки VMC850Q CNC фрезерная машина с 4-ой поворотной панелью

Высокая жесткость вертикальный центр поворота с ЧПУ

Многофункциональная CNC фрезерная буровая машина

Многофункциональный инструмент для обработки станков с ЧПУ

Место происхождения:

Китай

Фирменное наименование:

SMTCL/SYMG

Сертификация:

ISO certification

Номер модели:

VMC850 Q

Свяжитесь с нами

Запросите цитату

Подробная информация о продукции

Z Axis travel:

540mm

Brand:

SMTCL

Spindle Taper::

BT40

Type::

VERTICAL

CNC Control System::

FANUC, Siemens

Feed Speed(mm/min)::

1 - 20000 mm/min

Positioning Accuracy (mm)::

0.006

Repeatability (X/Y/Z) (mm)::

0.004

Spindle Motor Power(kW)::

7.5/11

Tool Magazine Capacity::

Dimension(L*W*H)::

2400x3125x2840mm

X Axis travel:

850mm

Y Axis travel:

500mm

Условия оплаты и доставки

Количество мин заказа

1 SET

Цена

Подлежит обсуждению

Упаковывая детали

Деревянный случай, хобот олова, другая мореходная упаковка

Время доставки

45-60 дней

Условия оплаты

L/C, T/T, Western Union

Поставка способности

50 наборов в месяц

Родственные продукты

Видео

SMTCL тяжелый 3-осевой вертикальный обрабатывающий центр VMC2100B 4-осевая вертикальная фрезерная машина с поворотным столом

Лучшая цена

Видео

SMTCL 10000rpm FANUC 3-осевой вертикальный обрабатывающий центр VMC850Q 4-осевой CNC фрезер с поворотным столом

Лучшая цена

Видео

SMTCL Самый продаваемый продукт FANUC 10000rpm VMC850Q-A 4-осевой вертикальный станковой центр с поворотным столом

Лучшая цена

Видео

SMTCL Вертикальный центр обработки VMC 850Q Бурение Нажимная фрезировка Свертывание 4 оси CNC фрезировка

Лучшая цена

Свяжитесь с нами

+8613916455787

sales@huidijd.com

86-021-61195255

Свяжитесь сейчас

Описание продукта

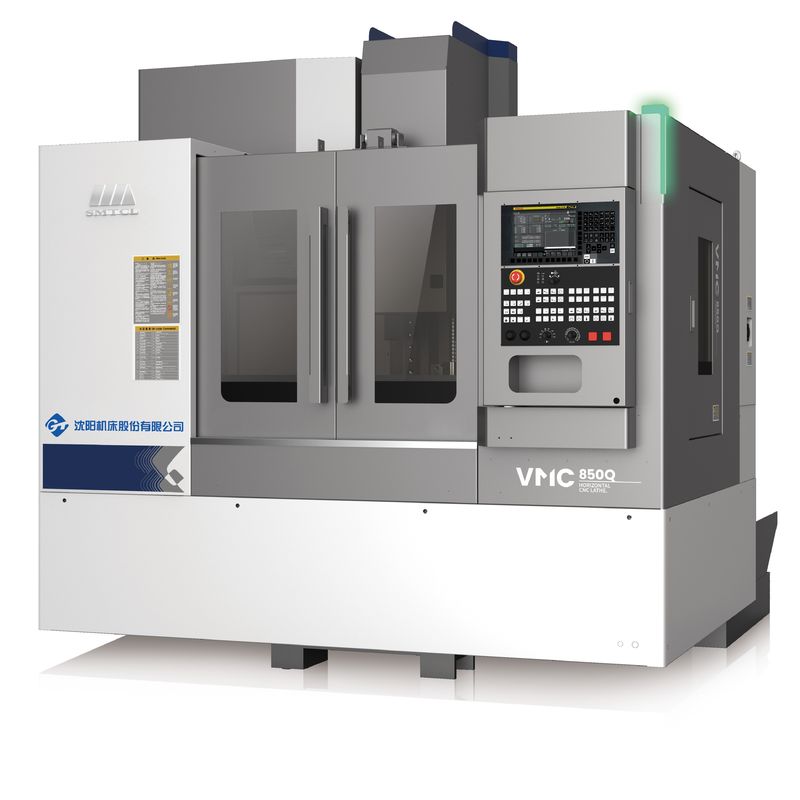

SMTCL 10000rpm FANUC CNC Вертикальный центр обработки VMC850Q CNC фрезерная машина с 4-ой поворотной панелью 0

SMTCL 10000rpm FANUC CNC Вертикальный центр обработки VMC850Q CNC фрезерная машина с 4-й винтовкой
Это новое поколение VMC850Q вертикальный обрабатывающий центр принимает вертикальную схему рамы, перекрестный слайд структуры, высокий жесткий селедный столб, перевернутый трапециевидный шпиндель коробки, низкий центр тяжести,высокая жесткая кровать, трёхосевая роликовая рельса, обеспечивающая хорошую точность работы машины, высокую прочность и отличную стабильность точности; Структура машины простая и компактная, площадь пола небольшая,способствует сборке автоматической линии; может быть фрезерной поверхности, бурения, бурения, реминга, 2D и 3D поверхностной обработки, нажатия и других процессов интеграции высокоточной обработки.высокая скорость и высокая эффективность, умный и стабильный.

Характеристики продукта:

1, Высокая жесткость и высокая стабильность конструкции

* Высокопрочный интегральный литейный ковёр

* Трехосный ролик класса P

* Длинная колонна рысиных костей

2Хорошая точность и сохранность точности

* С3 предварительно затянутый свинцовый винт

* Технология тепловой симметрии

* Технология компенсации ошибок

3Безопасность, охрана окружающей среды, эффективная производительность

* Трехосная быстрая смена 48 м/мин

* Прямой шпиндель 12000 оборотов в минуту

* Двойной спиральный чип-экстрактор

Подробная информация о продукте:

SMTCL 10000rpm FANUC CNC Вертикальный центр обработки VMC850Q CNC фрезерная машина с 4-ой поворотной панелью 1

Спецификация продукта

Основные технические характеристики

Основные технические параметры

Положение		Единица	Спецификации
Мощность	Поездка по оси X	мм	850
	Поездка по оси Y	мм	500
	Поездка по оси Z	мм	540
	Нос шпинделя к поверхности стола	мм	120 - 660
	Нос шпинделя к поверхности колонны	мм	640
Рабочий стол	Размер стола (L×W)	мм	1000×500
	Максимальная нагрузка на стол	в кг	600
	Размер T-слота	мм	18х5
Свинцовый	Скорость вращения шпинделя	обороты в минуту	10000
	Конусовая вертикаль спиндала/стол спиндала	мм	7/24 конусный
	Конусовая вертикаль спиндала/стол спиндала	мм	BT2
	Двигатель шпинделя	КВ	7.5/11
	Максимальный выходной крутящий момент	N.m.	35.8/70
	Тип привода шпинделя		Синхронный зубной ремень
Количество кормов	Быстрое прохождение X,Y,Z	М/мин	48/48/48
Количество кормов	Максимальная скорость подачи	М/мин	20
А.Т.С.	Мощность хранения инструментов	pc	Тип руки 24
	Максимальный диаметр инструмента	мм	150 ((80)
	Максимальная длина инструмента	мм	250
	Время смены инструмента ((T-T)	Второй	2.5
Точность	Точность позиционирования X/Y/Z	мм	0.008/0.006/0.006
Точность	Позиционирование повторения X/Y/Z	мм	0.005/0.004/0.004
Прочие	Общие размеры ((L×WxH)	мм	2400×3125×2840
	Чистая масса машины	в кг	5100
	Общая потребность в мощности	КВА	18

Стандарт:

1Система управления FANUC OI-MF TYPE (5)

2. 10000 оборотов в минуту шпиндель, ремень подключен

3. 24 дисковый манипулятор

4. резервуар с водой + чип для полоскания кровати

5Чистый воздушный пистолет, рабочий свет, предупреждающий свет

Необязательно:

1. Fanuc Oi-MF TAPE (1)Система

2. Fanuc Oi-MF TAPE ((l) αСистема

3Системный контроллер Siemens 828D

4Прямое соединение 12000 оборотов в минуту механический шпиндель

5. 16000 оборотов в минуту, 24000 моторизованного шпинделя

6. Пластинка 4-й оси

7. охлаждение внутри 2MPa, 3MPa, 5MPa, 7MPa

8Сепаратор масло-вода

9. Удаление цепных фишек

10Оружие с чистой водой.

11Проверка инструмента и заготовки

Двенадцать.Автоматические двери

13Замок для безопасности.

14Электрический шкаф и кондиционер

Основная точность:

Точность машины выполняет стандарт принятия GB/T18400.2-2010 Стандарт принятия для точности позиционирования станка-инструмента и точности повторного позиционирования GB/T18400.4-2010

Инспекционные пункты		Производственный стандарт
Точность обработки		IT6
Точность позиционирования	Ось X (мм)	0.008
	Ось Y (мм)	0.006
	Ось Z (мм)	0.006
Точность повторного позиционирования	Ось X (мм)	0.005
	Ось Y (мм)	0.004
	Ось Z (мм)	0.004

Основная конфигурация:

Основная конфигурация станка-инструмента и список приобретенных деталей

Положение	Спецификации	Бренд	Примечания
Система с ЧПУ	FANUC Oi-MF PLUS TYPE ((5)	FANUC
Главный двигатель	βiI 8/12000-B	FANUC
Двигатель X-оси	βiSc 12/3000-B	FANUC
Двигатель на оси Y	βiSc 12/3000-B	FANUC
Двигатель Z-оси	βiS 22B/3000-B	FANUC
Свинцовый подшипник X-оси	30х62х15	NSK/FAG/NACHI/NTN
Подшипник на винтовой оси Y	30х62х15	NSK/FAG/NACHI/NTN
Подшипник с винтовым приводом по оси Z	30х62х15	NSK/FAG/NACHI/NTN
Шаровой винт по оси Х	φ40×16,C3	THK/PMI/HIWN
Свинцовый винт по оси Y	φ40×16,C3	THK/PMI/HIWN
Свинцовый винт Z-оси	φ40×16,C3	THK/PMI/HIWN
Путь направления оси X	35	THK/REXROTH/PMI/HIWN
Путь направления оси Y	45	THK/REXROTH/PMI/HIWN
Путь направления оси Z	45	THK/REXROTH/PMI/HIWN

Случай обработки:

Почему выбирать нас:

◆ Высочайшее качество, требования клиентов на первом месте

◆ 30 лет + история НИОКР, компания основана в 1993 году

◆ высокотехнологичный производитель с исследовательскими и конструкторскими возможностями

◆ Устойчивая и зрелая система поставок

◆ Молодые продавцы и инженеры для мгновенного обслуживания ((24 часа в режиме онлайн)

◆ Усовершенствование механизма в соответствии с эргономикой и легким обслуживанием

◆ Наш принцип конструкции: простое обслуживание и установка, низкая стоимость обслуживания, не влияет на производство

О нас:

Добро пожаловать к нам!
Shanghai HD M&E Tech Co., Ltd находится в Шанхае, Китай. Мы специализируемся на CNC-вертикальной станции, вертикальном станке, горизонтальном станке, портальном станке, пятиосном станке,станции по обработке и различные другие станции с ЧПУУ нас более 200 видов станков. Качество и технологии продукции достигли международного уровня.

Наша фабрика имеет более чем 80-летнюю историю производства станков-инструментов.Они были одним из лидеров китайской промышленности станков и крупнейшего производства станков в КитаеПродукция изделий из станков-инструментов охватывает автомобили, авиацию, новую энергетику, строительную технику, корабли, насосные клапаны, подшипники, 3C-электронику, формы и другие отрасли.Мы берем на себя миссию предоставления инструментальных машин с ведущей технологией, высокое качество и хорошее обслуживание наших клиентов по всему миру!

Наш завод:

Часто задаваемые вопросы

Вопрос 1.Вы торговая или производственная компания?

Мы производственная компания.

Вопрос 2: Какие основные продукты вашей компании?
Мы специализируемся на всех видах машин, таких как CNC-вертикальный стан, CNC-фрезерная машина, вертикальный стан, обычный стан, буровая машина, радиальная буровая машина и так далее.

Q3. Можете ли вы предоставить индивидуальную машину или SPM (Машину специального назначения)?
Да, мы предоставляем умные решения CNC для наших клиентов с целью повышения эффективности.

Вопрос 4: Каковы ваши гарантийные условия?
Мы будем поставлять замену для деталей, которые окажутся неисправными в течение 12 месяцев,
начиная с даты накладной машины.
Вопрос 5: Какие услуги?
Предпродажи:Соответствующие решения, планирование и проектирование;Сервис один на один
Послепродажное обслуживание: 7 дней 24 часа на линии, дистанционное руководство установкой, стыковка с клиентской программной системой
Вопрос 6: Почему вы выбрали вашу компанию?
Продукция от разработки, проектирования, производства, сборки всего производственного процесса
Проводится между заводами с полной производственной цепочкой, что является вашей наиболее надежной гарантией.
Q7: Может ли ваша компания отправить технический персонал в нашу компанию и направить наших рабочих за границу?
Когда машины прибывают на место установки покупателя, мы можем своевременно отправить инженеров-механиков и инженеров-электриков для установки в соответствии с графиком покупателя.Все это можно процитировать и перечислить в контрактеПродавец будет сотрудничать с покупателем для оформления визы и подготовки к установке до выезда за границу.
Вопрос 8: Каковы условия оплаты?
T/T 30% первоначальный платеж при заказе, 70% остаток перед отправкой.
