Горизонтальный CNC кровати скоса HTC40E/500 обрабатывает управление на токарном станке SMTCL SYMG мотора GSK988TA Fanuc 15KW 11KW
Подробная информация о продукции
| Product name: | HTC40E /500 Horizontal Slant Bed CNC Lathe | Max. cutting length: | 500mm |
|---|---|---|---|
| Max. cutting diameter: | 360 mm | Max. swing diameter over slide: | 320 mm |
| Type of spindle head: | A2-6 | Spindle bore diameter: | ø65 |
| Spindle speed range: | 50-4500 r/min | Main motor power: | 15KW/11KW (30 minutes/ continuous) |
| Max. output torque of spindle: | 177Nm ( GSK988TA control system) | Standard type of Turret: | Horizontal 8 tool stations |
| Выделить |
Токарный станок CNC кровати скоса HTC40E,Токарный станок CNC кровати скоса GSK988TA,Горизонтальный токарный станок CNC 11KW |
||
Описание продукта

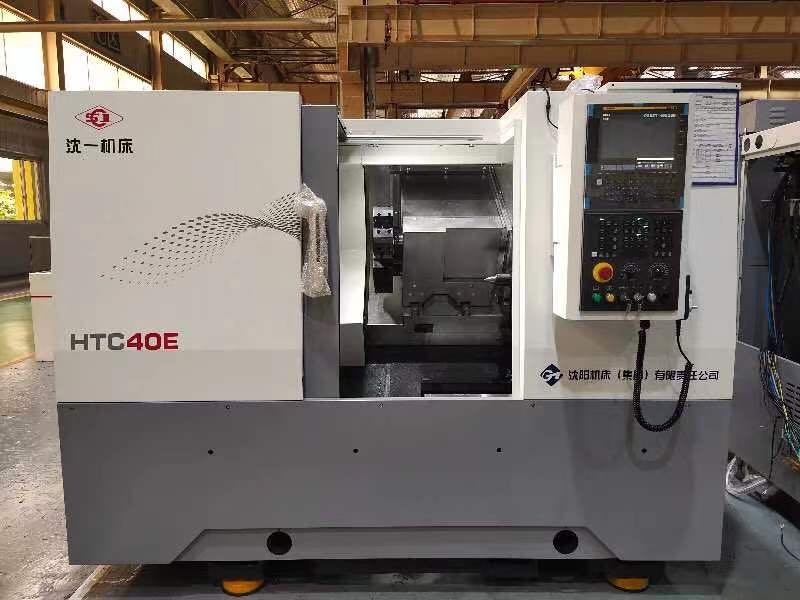

Супер экономически эффективный низкий уровень отказов HTC40E горизонтальный наклонный кровать CNC токарный станк
Структура станков
Интегральный шпиндельный агрегат, уменьшающий потерю мощности механической трансмиссии, быстрый и устойчивый старт, с низким повышением температуры, небольшой тепловой деформацией, высокой точностью.

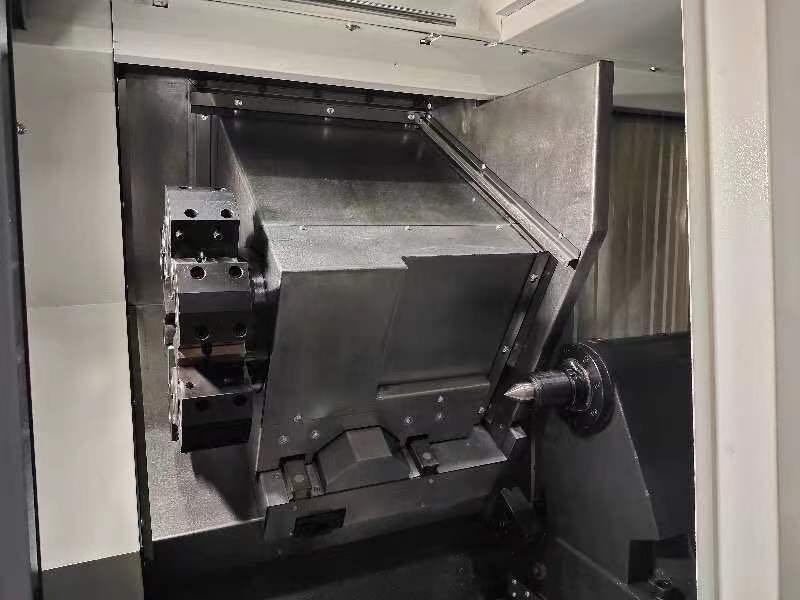

Использует интегральное ложе с наклонным углом 30°, и сила более устойчива при резке.
Закрытая камера разряда щелочей, чтобы убедиться, что жидкость резки не будет течь, легко собирать железные щели.

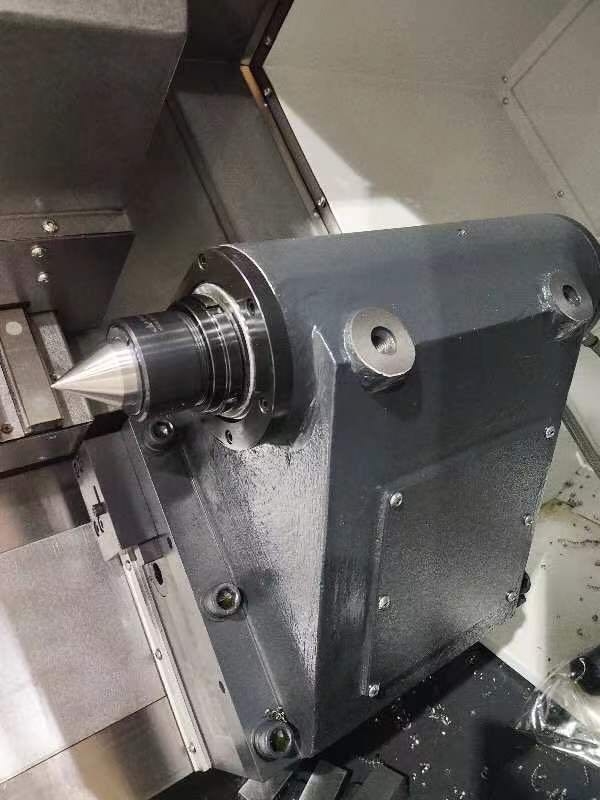

Задние сиденья, с постельной интегральной скользящей рельсой, телескопический рукав, ручная блокировка, хорошая жесткость.
Однослойный притягивающий крыш, независимый однослойный притягивающий крыш расположен внутри станка-инструмента для уменьшения уровня, уменьшения неисправностей, не только водонепроницаемый и железный полировки,но также может двигаться на высокой скорости и низкий шум.
Основные технические параметры
| Позиции | Единица | HTC40E/300 | HTC40E/500 | ||
| Максимальный диаметр качеля над кроватью | мм | 500 | 500 | ||
| Максимальная длина резки | мм | 300 | 500 | ||
| Максимальный диаметр резки | мм | 360 | 360 | ||
| Максимальный диаметр раскачивания на слайде | мм | 320 | 320 | ||
| Нос спиндаля | A2-6 | A2-6 | |||
| Диаметр отверстия шпинделя | мм | 65 | 65 | ||
| Диаметр максимального продольного столба | мм | 50 | 50 | ||
| Одностворчатый шпиндель | Диапазон скоростей шпинда | r/min/Nm | 50 ~ 4500/177 | 50 ~ 4500/177 | |
| Главный материал | Максимальный выходной крутящий момент шпинделя | ||||
| Главный двигатель | 30 минут / непрерывно | КВт | "Слушай, что я говорю!" 15/11 | "Слушай, что я говорю!" 15/11 | |
| Стандартный винт | Диаметр ключа | дюйм | 8' | 8' | |
| Скорость скоростного движения по оси X | м/мин | 30 | 30 | ||
| Скорость скоростного движения по оси Z | м/мин | 30 | 30 | ||
| Поездка по оси Х | мм | 200 | 200 | ||
| Поездка по оси Z | мм | 320 | 550 | ||
| Движение хвостовой части | мм | _ | 350 | ||
| Конусовая конусовая колонка хвостового шпинделя | Морзе | _ | 5# | ||
| Верхний ход | мм | _ | 100 | ||
| Стандартная форма для владельца инструмента | Горизонтальная станция 8 | Горизонтальная станция 8 | |||
| Размер инструмента | Внешний нож | мм | 25х25 | 25х25 | |
| Диаметр свертывающей стойки | мм | 40 | 40 | ||
| Точность обработки | IT6 | IT6 | |||
| Поверхностная шероховатость обработанной заготовки | мм | Ра-1.6 | Ра-1.6 | ||
| Точность позиционирования | Ось X | мм | 0.008 | 0.008 | |
| Ось Z | мм | 0.008 | 0.008 | ||
| Точность повторения позиции | Ось X | мм | 0.004 | 0.004 | |
| Ось Z | мм | 0.004 | 0.004 | ||
| Массовая вместимость | Тип диска | в кг | 200 | 200 | |
| Части вала | в кг | _ | 500 | ||
| Машины | в кг | 3400 | 3650 | ||
| Внешний вид станка | Длина × ширина × высота | мм | 2400 × 1900 × 1850 | 2400 × 1900 × 1850 | |
Стандартная конфигурация
Система CNC GSK988TA
Тайвань 8 ′′ твердое отверстие
8-позиционный серво-туррет
Гидравлический хвостовой ствол
Импортируемые подшипники
Внутренний свинцовый винт и проводник
Автоматическая система смазки
Автоматическая система охлаждения
Светодиодная лампа
Защита от разливов с полным корпусом
Телескопические крышки
Факультативная конфигурация
Система управления фануком
Тайвань 8 ̊ полый цинк
Серво-турна 12 позиций
Импортируемые свинцовые винты и проводники
Автомобильный конвейер чипов и схема чипов
Автоматический штанговый кормильщик
Башня электроинструмента
Преимущество машины

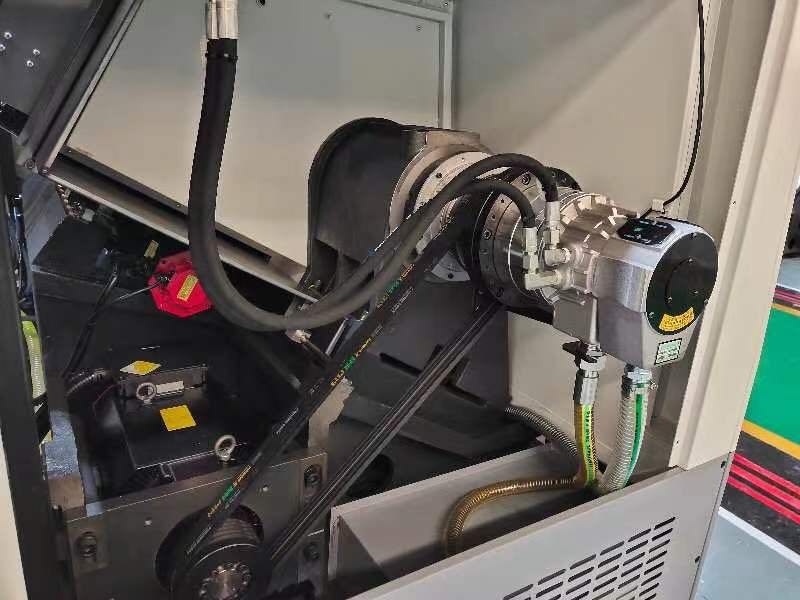

I.Узкая конструкция V-ременьного привода
Через ремень шкивы напрямую управлять вращением шпинделя, уменьшить потерю мощности механической трансмиссии, начать быстро и стабильно.
II. Сервоустройство инструмента
Привозимый сервомотором, высокая точность и высокая надежность, может удовлетворять требованиям высокой производительности и быстрой смены инструмента.
III.Интегрированный кодировщик шпинда
Специальный кодер шпинделя отменяет синхронный механизм передачи ремня, эффективно снижает частоту сбоев.
IV.Два оси питания
Оси X и Z приводятся в движение сервомотором и соединены непосредственно с шариковым винтом через эластичную сцепку.
Двухосная проводная рельса принимает прокатную проводящую рельсу, проводящая рельса четырех направлений одинаковый тип нагрузки, высокая точность нагрузки значительно улучшает точность обработки и эффективность производства
