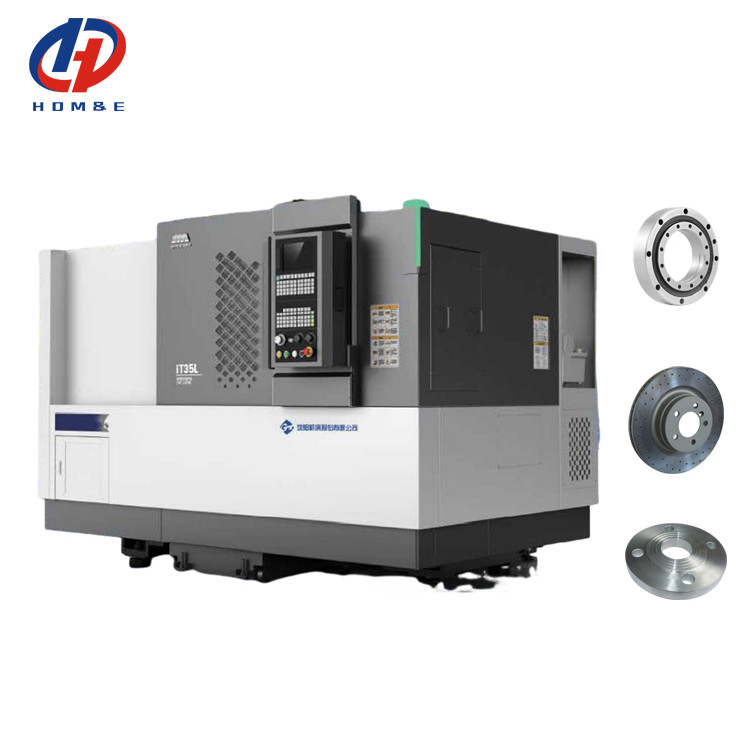

Металлическая CNC-вертикальная машина IT35L BMT45 Горизонтальная 8-станционная сервотурна наклонная кровать CNC-вертикальная машина

Металлическая CNC-вертикальная машина IT35L BMT45 Горизонтальная 8-станционная сервотурна наклонная кровать CNC-вертикальная машина

Name: Металлическая CNC-вертикальная машина IT35L BMT45 Горизонтальная 8-станционная сервотурна наклонная кровать CNC-вертикальная машина
Brand: Shanghai HD M&E Tech Co., Ltd.
SKU: iT35L
Availability: InStock

Токарный станок CNC кровати скоса

iT35L

FANUC Высокоточные станки с ЧПУ

Место происхождения:

Китай

Фирменное наименование:

SMTCL

Сертификация:

CE ISO

Номер модели:

iT35L

Свяжитесь с нами

Запросите цитату

Подробная информация о продукции

Product name:

IT35L

Max. Length of Workpiece (mm):

500

Max. Swing Diameter (mm):

580

Max cutting diameter:

360mm

Max. Spindle Speed (r.p.m):

4000

Turret Type:

8-station Tool Post

Spindle nose:

A2-6

Spindle hole diameter:

65mm

CNC Control System:

FANUC GSK optional

Chuck diameter:

Условия оплаты и доставки

Количество мин заказа

1 набор

Цена

negotiable

Упаковывая детали

Деревянный стандартный пакет одетый для длинной пересылки моря

Время доставки

30 дней

Условия оплаты

D/P, L/C, T/T

Поставка способности

50 наборов в месяц

Родственные продукты

Видео

СМТКЛ СНК редукторная фрезерная машина Комбо T5.2-500Q Swing диаметр 560 мм Fanuc наклонная кровать CNC редукторная машина

Лучшая цена

Видео

SMTCL CNC токарный станц HTC40H высокоэффективный длительный путь шаровой клетки Моторная вала обработки наклонного кровати CNC токарный станц

Лучшая цена

Видео

SMTCL горизонтальный станковой станковой станк HTC40H/500 Автомобильные мандрилы Моторные валы Редукторные валы Обработка станковой станки

Лучшая цена

Видео

CNC-оборотный центр HTC40Hm Длиннопротяженный рукавный шпиндель BMT55 Сервосиловая башня CNC-оборотный центр с оси Y

Лучшая цена

Свяжитесь с нами

+8613916455787

sales@huidijd.com

86-021-61195255

Свяжитесь сейчас

Описание продукта

Металлическая CNC-вертикальная машина IT35L BMT45 Горизонтальная 8-станционная сервотурна наклонная кровать CNC-вертикальная машина 0

Описание продукта:

IT-серия горизонтальный станковой станковой станковой станки подходит для обработки всех видов диска и короткого вала частей, может поворачивать конечную поверхность и конечную канаву, внешний круг и внутреннюю отверстие нить,журавль и вращающаяся поверхность и другие геометрические особенности. Может удовлетворять требованиям автомобильной промышленности, подшипников, машиностроения, цветных металлов и других отраслей промышленности к вращающимся частям с эффективной, большим количеством, высокой точностью обработки.

Характеристики продукта:

1Высокая жесткость

* Анализ конечных элементов для оптимизации всей структуры машины

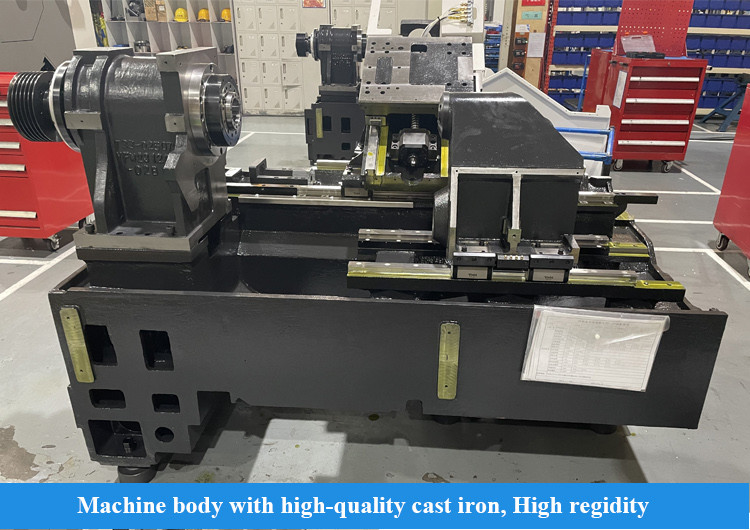

* Кровать изготовлена из высококачественного литья с разумным расположением бар

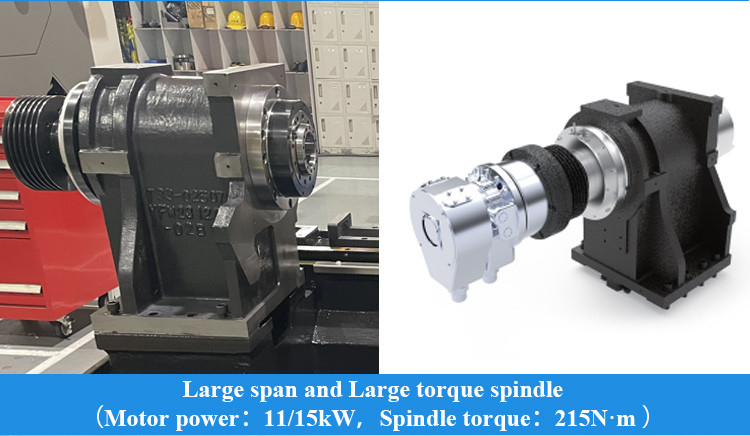

* Конфигурация большого протяженности, большого крутящего момента шпинделя, улучшение жесткости резки

* Точный процесс скребки, улучшение жесткости соединения

2Высокая эффективность
* Конфигурация серво-инструментального держателя, короткое время перевода, высокая эффективность смены инструмента
* Двуосевой сервомоторный привод, быстрая скорость движения
* Дизайн большого порта разряда чипов, эффективный разряд чипов
* Удобный дизайн, легкая эксплуатация и обслуживание
3Высокая устойчивость
* Двойная поддерживающая структура питания для достижения стабильной обработки
* Высококачественный винт, стабильная работа
* Интегральная хвостовая платформа, упрощение деталей, высокая стабильность
* Количественные показатели процесса, строгие стандарты контроля
Подробная информация о продукте:
Применение в промышленности:
Параметры продукта:

Положение

единица

спецификация

iT35

iT35L

Максимальный диаметр поворота

мм

Φ360

Максимальная длина поворота

мм

350

500

Максимальное колебание над кроватью

мм

Φ580

Максимальный поворот по слайду

мм

Φ360

Φ330

Свинцовый

спиндовый нос

A2-6

передний подшипник.

мм

100

Конькость шпинделя и размер отверстия

1:20; Φ70

Дисфункция отверстия шпинделя

мм

Φ65

Максимум в сутки.

мм

Φ50

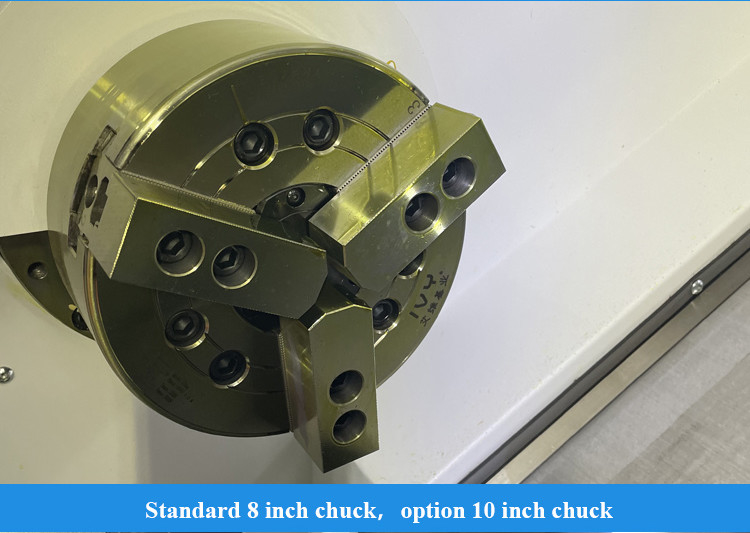

Размер ключа

дюйм

8

скорость вращения шпинда

r/min

4000

номинальный крутящий момент шпинделя

Nm

157.5 ((666 р/мин)

Максимальный крутящий момент шпинда

Nm

215 ((666 р/мин)

Максимальная выходная мощность двигателя непрерывная/30 мин.

КВт

"Слушай, что я говорю!" 15/11

Питание

Быстрый ход X/Z

м/мин

30

Максимальная скорость X/Z

м/мин

30

Поездка по оси х

мм

200

Поездка по оси z

мм

350

510

Остров

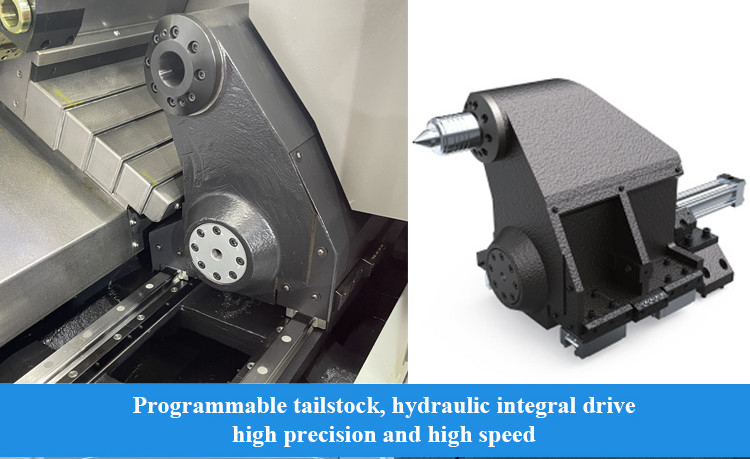

Путешествия хвостовых животных

мм

Нет

400

тип привода

Нет

Движение цилиндров

Максимальная скорость быстрого движения

м/мин

Нет

8

Минимальная длина подъемной заготовки

мм

Нет

120

конический отстойник

Морзе

Нет

МТ-5

Башня

тип башни

Горизонтальная 8-станционная сервобашня

высота центра

мм

80

ротационное расположение

Сек.

±1.6

Может ли резак выбрать инструмент вблизи

Да, да.

Хранитель конечного инструмента

мм

25х25

Подставка для инструментов

мм

Φ40

Редукторная крышка

мм

Φ32

Удаление охлаждающих чипов

Давление охлаждающего насоса

бар

0.9

Поток охлаждающего насоса

Л/мин

40

Вместимость резервуара

Л

150

160

Форма экстрактора чипов

Правая сторона цепи

Загрузка

Дископодобные части

в кг

150 Включает в себя штурвал и другие принадлежности

Осяные части

в кг

300 Включает в себя штурвал и другие принадлежности

Прочие

Центр шпинделя высоко от основания кровати

мм

108+0

вес

в кг

3300

3600

мощность

КВА

27

общие размеры
(L*W*H)

мм

2330×1675×1760

2550×1675×1760

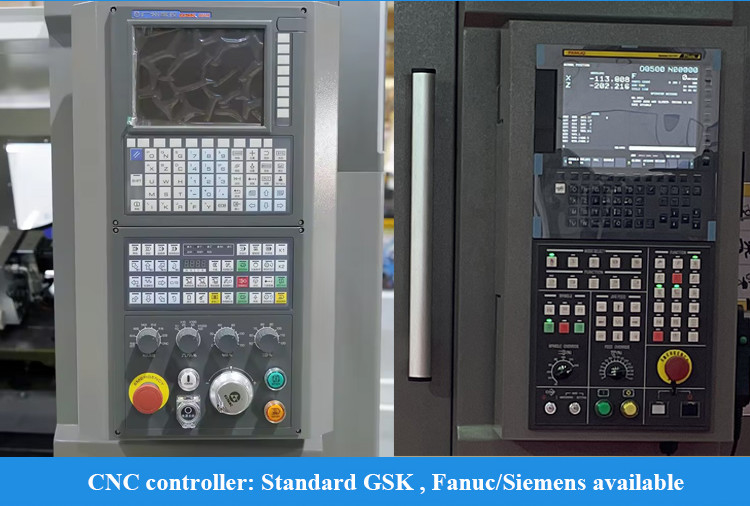

Стандартная конфигурация:1Управляющий GSK988TA
2"Твердый цилиндр и цилиндр китайской марки"
3,8 позиции башни
4Гидравлическая станция китайской марки
5"Комплекс чипов"

Селективная конфигурация:1Боковой конвейер
2Задний конвейер.
3Специальный Чак
4Специальный баллон
5Специальная башня.

Наше обслуживание:
Убедитесь, что вы получите высококачественную машину
1Все детали должны быть проверены.
2Более 100 производственных процессов
3Более 200 пунктов проверки
4Обработка образцов каждой машины
5. 72 часа пробной работы до доставки
О нас
Добро пожаловать к нам!
Shanghai HD M&E Tech Co., Ltd расположен в Шанхае, Китай. Мы специализируемся на CNC-токарном станке, вертикальном обрабатывающем центре, горизонтальном обрабатывающем центре, портальном обрабатывающем центре, пятиосновом обрабатывающем центре,станции по обработке и различные другие станции с ЧПУУ нас более 200 видов станков. Качество и технологии продукции достигли международного уровня.Наша фабрика имеет более чем 80-летнюю историю производства станков-инструментов.Здесь родились первые токарные станки, буровые машины и буровые машины. Они были одним из лидеров китайской промышленности станков и крупнейшим производителем станков в Китае.Продукция изделий из станков-инструментов включает автомобили, авиации, новой энергетики, строительной техники, кораблей, насосных клапанов, подшипников, 3C электроники, форм и других отраслей промышленности.высокое качество и хорошее обслуживание наших клиентов по всему миру!
Наш завод
Частые вопросы
Вопрос 1.Вы торговая или производственная компания?Мы производственная компания.
Вопрос 2: Какие основные продукты вашей компании?
Мы специализируемся на всех видах машин, таких как CNC-вертикальный стан, CNC-фрезерная машина, вертикальный стан, обычный стан, буровая машина, радиальная буровая машина и так далее.
Q3. Можете ли вы предоставить индивидуальную машину или SPM (Машину специального назначения)?
Да, мы предоставляем умные решения CNC для наших клиентов с целью повышения эффективности.
Вопрос 4: Каковы ваши гарантийные условия?
Мы будем поставлять замену для деталей, которые окажутся неисправными в течение 12 месяцев,
начиная с даты накладной машины.
Вопрос 5: Какие услуги?
Предпродажи:Соответствующие решения, планирование и проектирование;Сервис один на один
Послепродажное обслуживание: 7 дней 24 часа на линии, дистанционное руководство установкой, стыковка с клиентской программной системой
Вопрос 6: Почему вы выбрали вашу компанию?
Продукция от разработки, проектирования, производства, сборки всего производственного процесса
Проводится между заводами с полной производственной цепочкой, что является вашей наиболее надежной гарантией.
Q7: Может ли ваша компания отправить технический персонал в нашу компанию и направить наших рабочих за границу?
Когда машины прибывают на место установки покупателя, мы можем своевременно отправить механических и электрических инженеров для установки в соответствии с графиком покупателя.Все это можно процитировать и перечислить в контрактеПродавец будет сотрудничать с покупателем для оформления визы и подготовки к установке до выезда за границу.
Вопрос 8: Каковы условия оплаты?
T/T 30% первоначальный платеж при заказе, 70% остаток перед отправкой.
