Место происхождения:
Китай
Сертификация:
CE, ISO certification
Номер модели:
CKA6136/CKA6136i
Видео
Видео

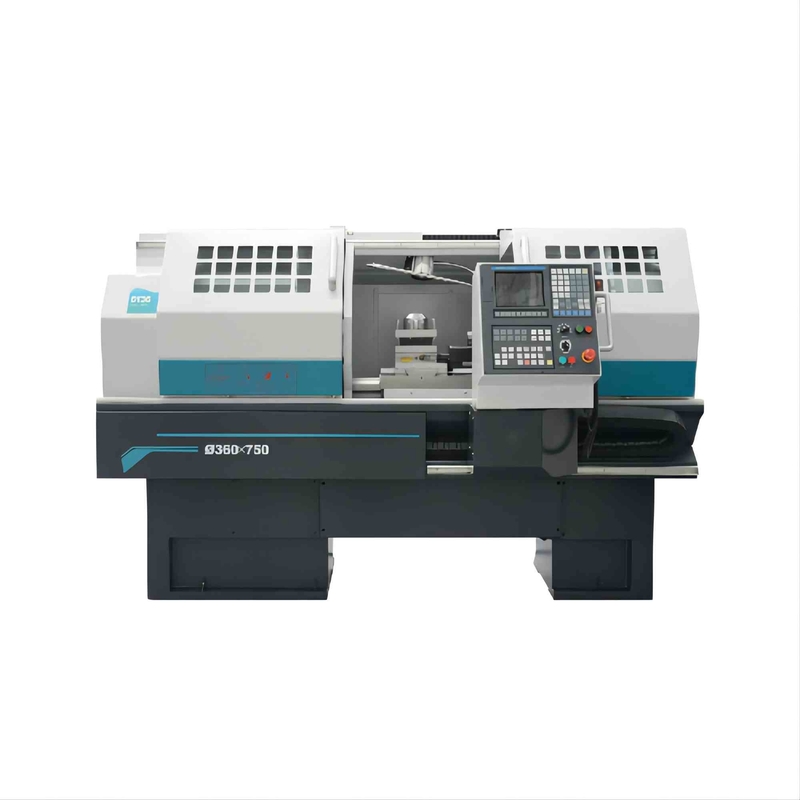

Машина токарного станка плоской кровати цены машины CNC серии CKA6136/CKA6136i Китая CKA для продажи
Представление продукта

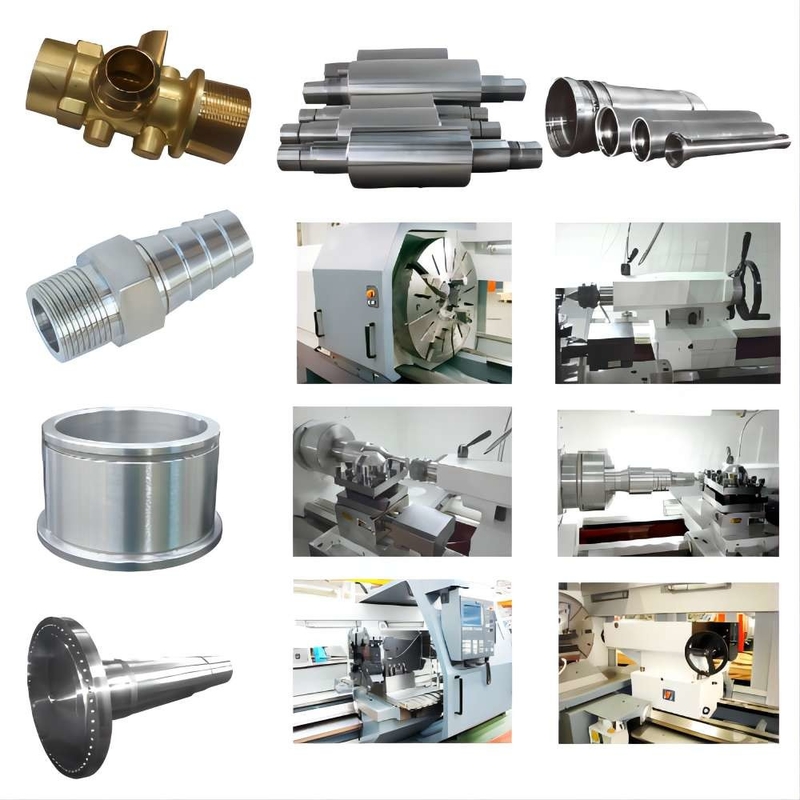

Токарные станки CNC серии CKA токарные станки CNC горизонтальные контролируемые продольными (z) и поперечными (x) координатами. Он может автоматически завершить внутреннюю и внешнюю цилиндрическую поверхность, коническую поверхность, поверхность дуги, поверхность конца, процессы калибровать, скашивать и другое для различных частей вала и диска. Он может также повернуть метрические прямые потоки, потоки конца и потоки дюйма прямые и различный поворачивающ обработку как поток конусности. Соответствующее для продукции продуктов мульти-разнообразия, небольших и средних серии, и может показать свое превосходство особенно для сложных и высокоточных частей.
Конфигурация продукта
| Конфигурация | CKA6136 | CKA6140 | CKA6150 | CKA6166 | CKA6163A | CKA6180A | CKA61100A | |
| Тип пути проводника | Путь коробки | ● | ● | ● | ● | ● | ● | ● |
| Форма изменения скорости главного привода | Ручной мотор сервопривода | ● | ● | ● | ● | O | O | O |
| Автоматический мотор сервопривода | O | O | O | O | O | O | O | |
| Мотор двойной скорости | — | — | O | O | — | — | — | |
| Общий мотор | — | — | — | — | O | O | O | |
| Ручной управляемый инвертор мотор | O | O | O | O | ● | ● | ● | |
| Автоматический управляемый инвертор мотор | O | O | O | O | O | O | O | |
| Одиночный шпиндель | CKA6136i | CKA6140i | CKA6150i | — | — | — | — | |
| CNC | FANUC 0i-TF (5) | ● | ● | ● | ● | ● | ● | ● |
| GSK-980TDi | O | O | O | O | O | O | O | |
| СИМЕНС | O | O | O | O | O | O | O | |
| KND | O | O | O | O | — | — | — | |
| HNC-808D | O | O | O | O | — | — | — | |
| МИЦУБИСИ | O | O | — | — | — | — | — | |
| Цыпленок | Руководство | ● | ● | ● | ● | ● | ● | ● |
| Отечественный неубедительный гидравлический цыпленок | O | O | O | O | — | — | — | |
| Отечественный твердый гидравлический цыпленок | O | O | — | — | — | — | — | |
| Импортированный неубедительный гидравлический цыпленок | O | O | O | O | O | O | O | |
| Импортированный твердый гидравлический цыпленок | O | O | O | O | O | O | O | |
| Tailstock | Ручной tailstock | ● | ● | ● | ● | ● | ● | ● |
| Гидравлический tailstock | O | O | O | O | O | O | O | |
| Столб инструмента | Positon вертикали 4 | ● | ● | ● | ● | ● | ● | ● |
| Горизонтальное 6-positOn | O | O | O | O | O | O | O | |
| Горизонтальное positon 8 | — | — | O | O | O | O | O | |
| Система охлаждения | Принудительное воздушное охлаждение | ● | ● | ● | ● | — | — | — |
| Теплообменный аппарат для электрической панели | O | O | O | O | ● | ● | ● | |
| Электрический термальный блок управления | O | O | O | O | O | O | O | |
| другие варианты или особенность | Устойчивые остатки | O | O | O | O | O | O | O |
| Остатки следующего | O | O | O | O | O | O | O | |
| цыпленок 4-Jaw | O | O | O | O | O | O | O | |
| Внешний маховичок | O | O | O | O | O | O | O | |
●---Стандарт O---Опционный —--N/A
Основная спецификация
| Модель продукта | БЛОК | CKA6136 | CKA6136i | CKA6140 | CKA6140i | |
| Максимальный диаметр качания над кроватью | mm | Ø360 | Ø400 | |||
| Диаметр Max.swing над поперечным супортом | mm | Ø180 | Ø200 | |||
| Максимальная длина workpiece | mm | 750/1000 | 750/1000 | |||
| Максимальная режа длина | mm | 580/830 | 580/830 | |||
| Диаметр Max.turning | Положение вертикали 4 | mm | Ø360 | Ø400 | ||
| Горизонтальное положение 6 | mm | Ø300 | Ø300 | |||
| Горизонтальное положение 8 | mm | — | — | |||
| Высота шпинделя разбивочная | mm | 186 | 200 | |||
| Сила мотора шпинделя | kW | 5,5 | 5,5 | 5,5 | 5,5 | |
| Скважина шпинделя | mm | Ø52 | Ø40 | Ø52 | Ø40 | |
| Конусность скважины шпинделя | MT 6 | MT 5 | MT 6 | MT 5 | ||
| Тип носа шпинделя | 2до6 | 2до5 | 2до6 | 2до5 | ||
| Ряды скорости шпинделя | r/min | 20-2500 руководство 2 рядов |
20-3500 Одиночный шпиндель |
20-2500 руководство 2 рядов |
20-3500 Одиночный шпиндель |
|
| Диаметр quill Taistock | mm | Ø63 | Ø63 | |||
| Перемещение quill Tailstock | mm | 140 | 140 | |||
| Конусность quill Tailstock | Отсутствие MT 4 | Отсутствие MT 4 | ||||
| Max.travel X-оси | mm | 230 | 240 | |||
| Z-ось Max.travelof | mm | 580/830 | 580/830 | |||
| Быстрая траверза оси X/Z | m/min | 4/6 | 4/6 | |||
| Размер хвостовика инструмента (positon вертикали 4) | mm | 20X20 | 20X20 | |||
| Ось X/Z располагая точность | mm | 0,018/ 0.021(750) 0.024(1000) |
0,018/ 0.021(750) 0.024(1000) |
|||
| Точность axisrepeatability X/Z | mm | 0,006/ 0.008(750) 0.011(1000) |
0,006/ 0.008(750) 0.011(1000) |
|||
| размеры машины (L*W*H) |
mm | 2300X1480X 1520(750) 2550X1480X 1520(1000) |
2300X1480X 1520(750) 2550X1480X 1520(1000) |
|||
| Вес машины | kg | 1800(750) 1900(1000) |
1850(750) 1950(1000) |
|||
