Место происхождения:
Китай
Сертификация:
CE, ISO certification
Номер модели:
CKA6163A
Видео
Видео

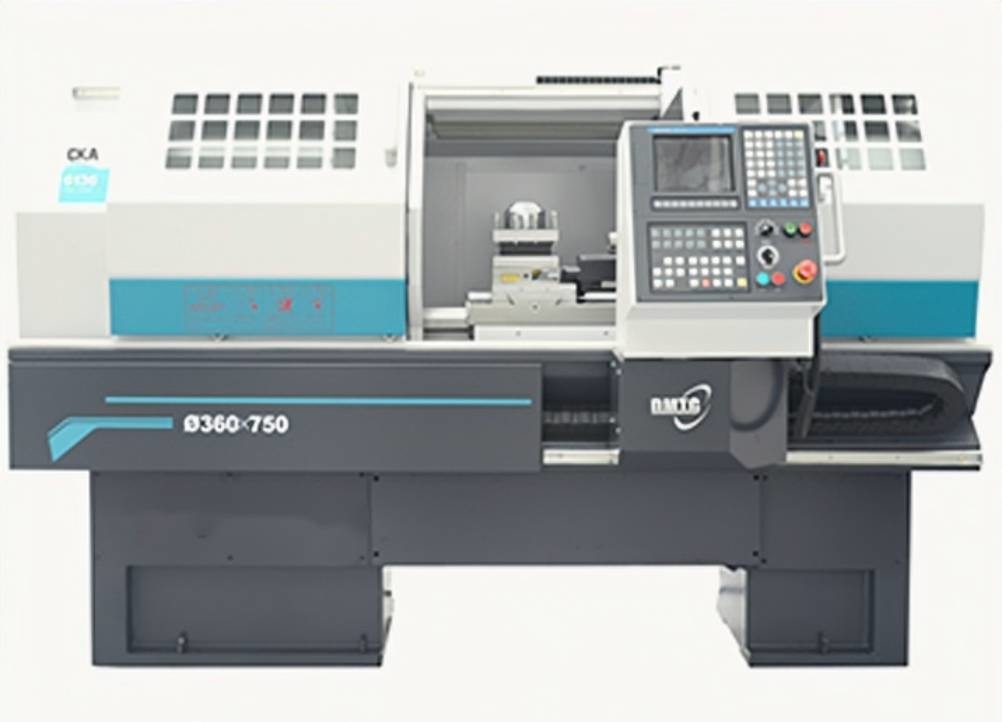

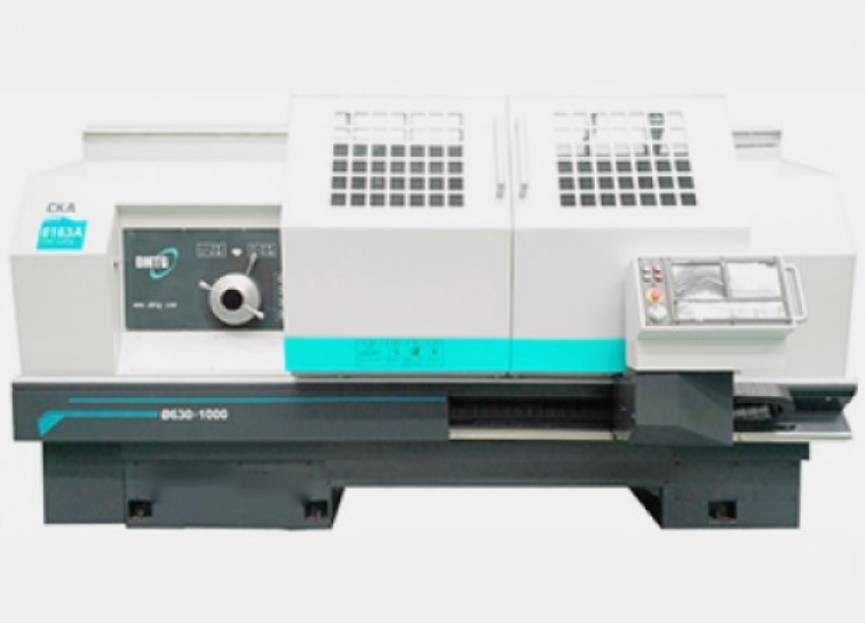

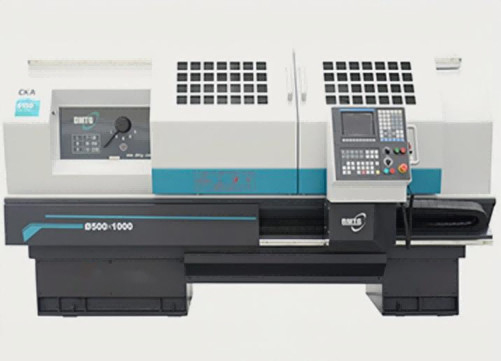

Цена токарного станка CNC плоской кровати универсалии серии CKA6163A CKA для продажи
Представление продукта
Токарные станки CNC серии CKA конструированы с FANUC, СИМЕНС и другими системами CNC известных компаний. Машины могут работать в форме множественный задействовать репликации. Как общий тип, эти машины можно использовать для подвергать механической обработке полу-отделки и финиша много видов шпинделей и частей диска. Кроме, внутри & вне железистого, коническая сторона стороны, главных, калибровать, скашивать, отверстие расточкой винтового нареза, reaming отверстие и все виды кривой осев симметричные.
Конфигурация продукта
| Конфигурация | CKA6136 | CKA6140 | CKA6150 | CKA6166 | CKA6163A | CKA6180A | CKA61100A | |
| Тип пути проводника | Путь коробки | ● | ● | ● | ● | ● | ● | ● |
| Форма изменения скорости главного привода | Ручной мотор сервопривода | ● | ● | ● | ● | O | O | O |
| Автоматический мотор сервопривода | O | O | O | O | O | O | O | |
| Мотор двойной скорости | — | — | O | O | — | — | — | |
| Общий мотор | — | — | — | — | O | O | O | |
| Ручной управляемый инвертор мотор | O | O | O | O | ● | ● | ● | |
| Автоматический управляемый инвертор мотор | O | O | O | O | O | O | O | |
| Одиночный шпиндель | CKA6136i | CKA6140i | CKA6150i | — | — | — | — | |
| CNC | FANUC 0i-TF (5) | ● | ● | ● | ● | ● | ● | ● |
| GSK-980TDi | O | O | O | O | O | O | O | |
| СИМЕНС | O | O | O | O | O | O | O | |
| KND | O | O | O | O | — | — | — | |
| HNC-808D | O | O | O | O | — | — | — | |
| МИЦУБИСИ | O | O | — | — | — | — | — | |
| Цыпленок | Руководство | ● | ● | ● | ● | ● | ● | ● |
| Отечественный неубедительный гидравлический цыпленок | O | O | O | O | — | — | — | |
| Отечественный твердый гидравлический цыпленок | O | O | — | — | — | — | — | |
| Импортированный неубедительный гидравлический цыпленок | O | O | O | O | O | O | O | |
| Импортированный твердый гидравлический цыпленок | O | O | O | O | O | O | O | |
| Tailstock | Ручной tailstock | ● | ● | ● | ● | ● | ● | ● |
| Гидравлический tailstock | O | O | O | O | O | O | O | |
| Столб инструмента | Positon вертикали 4 | ● | ● | ● | ● | ● | ● | ● |
| Горизонтальное 6-positOn | O | O | O | O | O | O | O | |
| Горизонтальное positon 8 | — | — | O | O | O | O | O | |
| Система охлаждения | Принудительное воздушное охлаждение | ● | ● | ● | ● | — | — | — |
| Теплообменный аппарат для электрической панели | O | O | O | O | ● | ● | ● | |
| Электрический термальный блок управления | O | O | O | O | O | O | O | |
| другие варианты или особенность | Устойчивые остатки | O | O | O | O | O | O | O |
| Остатки следующего | O | O | O | O | O | O | O | |
| цыпленок 4-Jaw | O | O | O | O | O | O | O | |
| Внешний маховичок | O | O | O | O | O | O | O | |
●---Стандарт O---Опционный —--N/A
Основная спецификация
| Модель продукта | БЛОК | CKA6163A | CKA6180A | CKA61100A | |
| Максимальный диаметр качания над кроватью | mm | Ø630 | Ø800 | Ø1000 | |
| Диаметр Max.swing над поперечным супортом | mm | Ø320 | Ø490 | Ø700 | |
| Максимальная длина workpiece | mm | 1000/1500/2000/3000/4000/5000 | 1000/1500 | ||
| Максимальная режа длина | mm | 795/1245/1845/2745/3785/4745 (положение вертикали 4) 690/1140/1740/2640/3680/4640 (горизонтальное 6/8-position) |
795/1245 (положение вертикали 4) 690/1140 (горизонтальное 6/8-position) |
||
| Диаметр Max.turning | Положение вертикали 4 | mm | Ø630 | Ø800 | Ø800 |
| Горизонтальное положение 6 | mm | Ø620 | Ø620 | Ø620 | |
| Горизонтальное положение 8 | mm | Ø620 | Ø620 | Ø620 | |
| Высота шпинделя разбивочная | mm | 315 | 400 | 515 | |
| Сила мотора шпинделя | kW | 11 | |||
| Скважина шпинделя | mm | Ø100 | |||
| Конусность скважины шпинделя | 1:20 Ø120 | ||||
| Тип носа шпинделя | C11 | ||||
| Ряды скорости шпинделя | r/min | 10-1000 (управляемый инвертор мотор) руководство 4 рядов |
|||
| Диаметр quill Taistock | mm | Ø100 | |||
| Перемещение quill Tailstock | mm | 240 | |||
| Конусность quill Tailstock | Отсутствие MT 6 | ||||
| Max.travel X-оси | mm | 320 | 400 | 400 | |
| Z-ось Max.travelof | mm | 800/1250/1850/2750/3790/4750 | 800/1250 | ||
| Быстрая траверза оси X/Z | m/min | 4/7.5 (1000,1500,2000), 4 4(3000), 4/3.5 (4000,5000) | |||
| Размер хвостовика инструмента (positon вертикали 4) | mm | 32X25 | |||
| Ось X/Z располагая точность | mm | 0,018/0.024(1000) 0,026 (1500,2000) 0,030 (3000,4000,5000) |
0,018/0.024(1000) 0.026(1500) |
||
| Точность axisrepeatability X/Z | mm | 0,006/0.011(1000) 0,014 (1500,2000) - (2000 или больше) |
0,006/0.011(1000) 0.014(1500) |
||
| размеры машины (L*W*H) |
mm | 3455X2020X 1805(1000) 3905X2020X 1805(1500) 4505X2020X 1805(2000) 5405X2020X 1805(3000) 6455X2020X 1805(4000) 7535X2020X 1805(5000) |
3455X2020X 2000(1000) 3905X2020X 2000(1500) |
||
| Вес машины | kg | 4800/5100/5600/ 5900/7100/8100 |
5300/5600/6100/ 6400/7600/8600 |
5600/6000 | |
