CKA61100A контролировало CNC плоской кровати обрабатывает горизонтальные 10 на токарном станке - 1000r/min
Подробная информация о продукции
| Имя: | Токарный станок CNC плоской кровати CKA61100A | Максимальный диаметр качания над кроватью: | Ø1000mm |
|---|---|---|---|
| Диаметр Max.swing над поперечным супортом: | Ø700mm | Максимальная длина workpiece: | 1000/1500mm |
| Максимальная режа длина: | 795/1245mm (положение вертикали 4) 690/1140/mm (горизонтальные 6/8-position) | Сила мотора шпинделя: | 11KW |
| Скважина шпинделя: | Ø100mm | Тип носа шпинделя: | C11 |
| Ряды скорости шпинделя: | 10-1000r/min (управляемый инвертор мотор) (руководство 4 рядов) | Система управления: | GSK/Fanuc/Simens |
| Выделить |
токарный станок CNC плоской кровати 1000r/min,Токарный станок CNC плоской кровати CKA61100A,Горизонтальный CNC контролировал планшетный токарный станок |
||
Описание продукта

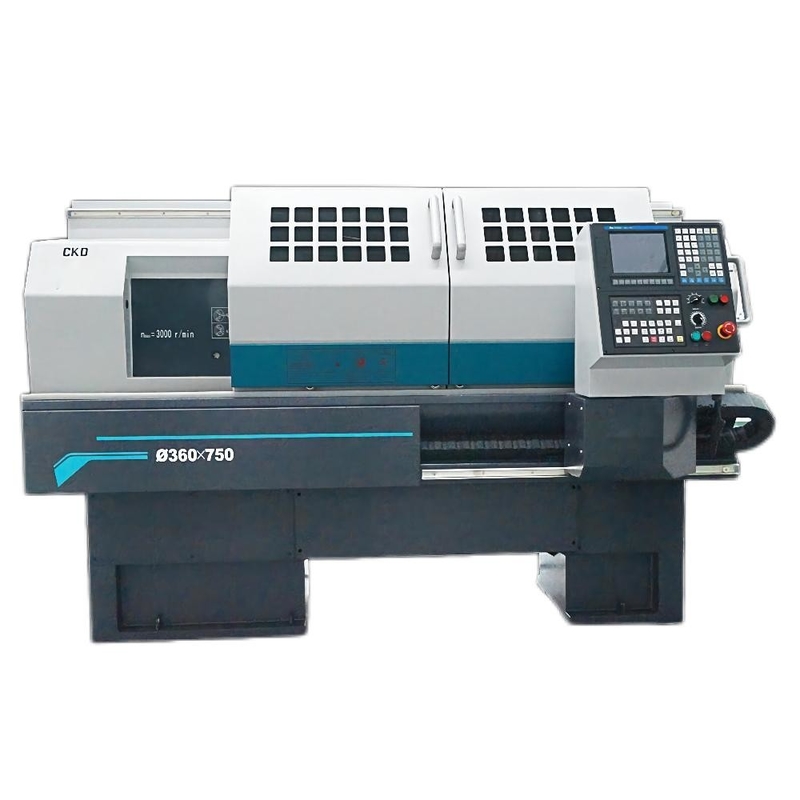

Рентабельный токарный станок CNC плоской кровати CKA61100A китайский горизонтальный
Представление продукта
Токарные станки CKAseries имеют популярную прямоугольную плоскую форму с широко спереди и сзади ногами. Кровать проходила высокочастотную поверхность гася и меля, с гася твердостью G50. Шестерня headbox проходила высокочастотные гасить и молоть точности зубов, и точность шестерни может достигнуть вровень 7.
Габаритная точность частей обрабатываемых на этой машине может достигнуть IT7 вровень, и шероховатость поверхности может достигнуть уровень 1,6.
Основная спецификация
| Модель продукта | БЛОК | CKA6163A | CKA6180A | CKA61100A | |
| Максимальный диаметр качания над кроватью | mm | Ø630 | Ø800 | Ø1000 | |
| Диаметр Max.swing над поперечным супортом | mm | Ø320 | Ø490 | Ø700 | |
| Максимальная длина workpiece | mm | 1000/1500/2000/3000/4000/5000 | 1000/1500 | ||
| Максимальная режа длина | mm | 795/1245/1845/2745/3785/4745 (положение вертикали 4) 690/1140/1740/2640/3680/4640 (горизонтальное 6/8-position) |
795/1245 (положение вертикали 4) 690/1140 (горизонтальное 6/8-position) |
||
| Диаметр Max.turning | Положение вертикали 4 | mm | Ø630 | Ø800 | Ø800 |
| Горизонтальное положение 6 | mm | Ø620 | Ø620 | Ø620 | |
| Горизонтальное положение 8 | mm | Ø620 | Ø620 | Ø620 | |
| Высота шпинделя разбивочная | mm | 315 | 400 | 515 | |
| Сила мотора шпинделя | kW | 11 | |||
| Скважина шпинделя | mm | Ø100 | |||
| Конусность скважины шпинделя | 1:20 Ø120 | ||||
| Тип носа шпинделя | C11 | ||||
| Ряды скорости шпинделя | r/min | 10-1000 (управляемый инвертор мотор) руководство 4 рядов |
|||
| Диаметр quill Taistock | mm | Ø100 | |||
| Перемещение quill Tailstock | mm | 240 | |||
| Конусность quill Tailstock | Отсутствие MT 6 | ||||
| Max.travel X-оси | mm | 320 | 400 | 400 | |
| Z-ось Max.travelof | mm | 800/1250/1850/2750/3790/4750 | 800/1250 | ||
| Быстрая траверза оси X/Z | m/min | 4/7.5 (1000,1500,2000), 4 4(3000), 4/3.5 (4000,5000) | |||
| Размер хвостовика инструмента (positon вертикали 4) | mm | 32X25 | |||
| Ось X/Z располагая точность | mm | 0,018/0.024(1000) 0,026 (1500,2000) 0,030 (3000,4000,5000) |
0,018/0.024(1000) 0.026(1500) |
||
| Точность axisrepeatability X/Z | mm | 0,006/0.011(1000) 0,014 (1500,2000) - (2000 или больше) |
0,006/0.011(1000) 0.014(1500) |
||
| размеры машины (L*W*H) |
mm | 3455X2020X 1805(1000) 3905X2020X 1805(1500) 4505X2020X 1805(2000) 5405X2020X 1805(3000) 6455X2020X 1805(4000) 7535X2020X 1805(5000) |
3455X2020X 2000(1000) 3905X2020X 2000(1500) |
||
| Вес машины | kg | 4800/5100/5600/ 5900/7100/8100 |
5300/5600/6100/ 6400/7600/8600 |
5600/600 |
|
Конфигурация продукта
| Конфигурация | CKA6136 | CKA6140 | CKA6150 | CKA6166 | CKA6163A | CKA6180A | CKA61100A | |
| Тип пути проводника | Путь коробки | ● | ● | ● | ● | ● | ● | ● |
| Форма изменения скорости главного привода | Ручной мотор сервопривода | ● | ● | ● | ● | O | O | O |
| Автоматический мотор сервопривода | O | O | O | O | O | O | O | |
| Мотор двойной скорости | — | — | O | O | — | — | — | |
| Общий мотор | — | — | — | — | O | O | O | |
| Ручной управляемый инвертор мотор | O | O | O | O | ● | ● | ● | |
| Автоматический управляемый инвертор мотор | O | O | O | O | O | O | O | |
| Одиночный шпиндель | CKA6136i | CKA6140i | CKA6150i | — | — | — | — | |
| CNC | FANUC 0i-TF (5) | ● | ● | ● | ● | ● | ● | ● |
| GSK-980TDi | O | O | O | O | O | O | O | |
| СИМЕНС | O | O | O | O | O | O | O | |
| KND | O | O | O | O | — | — | — | |
| HNC-808D | O | O | O | O | — | — | — | |
| МИЦУБИСИ | O | O | — | — | — | — | — | |

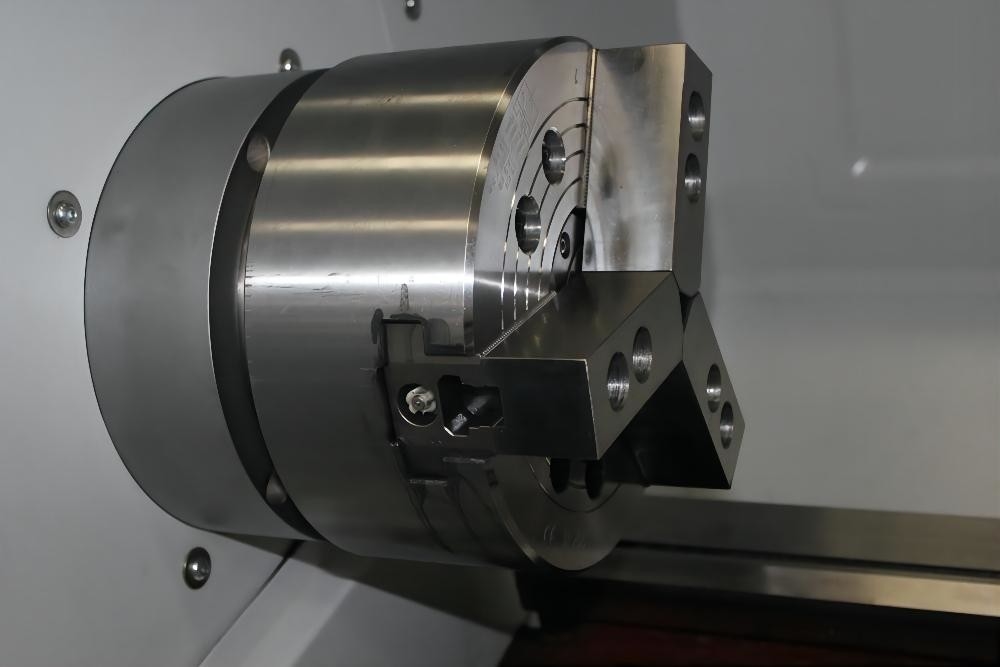

| Цыпленок | Руководство | ● | ● | ● | ● | ● | ● | ● |
| Отечественный неубедительный гидравлический цыпленок | O | O | O | O | — | — | — | |
| Отечественный твердый гидравлический цыпленок | O | O | — | — | — | — | — | |
| Импортированный неубедительный гидравлический цыпленок | O | O | O | O | O | O | O | |
| Импортированный твердый гидравлический цыпленок | O | O | O | O | O | O | O | |
| Tailstock | Ручной tailstock | ● | ● | ● | ● | ● | ● | ● |
| Гидравлический tailstock | O | O | O | O | O | O | O | |

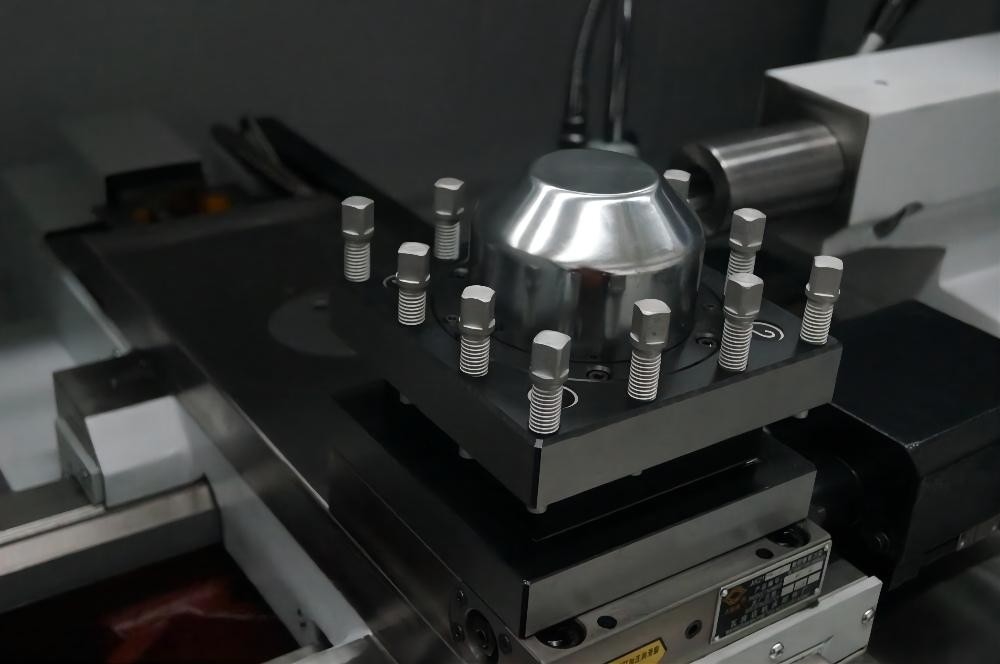

| Столб инструмента | Positon вертикали 4 | ● | ● | ● | ● | ● | ● | ● |
| Горизонтальное 6-positOn | O | O | O | O | O | O | O | |
| Горизонтальное positon 8 | — | — | O | O | O | O | O | |
| Система охлаждения | Принудительное воздушное охлаждение | ● | ● | ● | ● | — | — | — |
| Теплообменный аппарат для электрической панели | O | O | O | O | ● | ● | ● | |
| Электрический термальный блок управления | O | O | O | O | O | O | O | |
| другие варианты или особенность | Устойчивые остатки | O | O | O | O | O | O | O |
| Остатки следующего | O | O | O | O | O | O | O | |
| цыпленок 4-Jaw | O | O | O | O | O | O | O | |
| Внешний маховичок | O | O | O | O | O | O | O | |
●---Стандарт O---Опционный —--N/A
Packing&Shipping
вопросы и ответы
1: Как могу я выбрать самые соответствующие машины?
: Пожалуйста скажите мне ваши спецификации (или отправьте ваш workpiece рисуя в нас), мы смогите выбрать самую лучшую модель для вас, или вы можете выбрать точную модель. Вы можете также отправить нами продукты рисуя, мы выберете самые соответствующие машины для вас.
2: Что ваши главные продукты вашей компании?
: Мы специализировали в машине токарного станка CNC, филировальной машине CNC, вертикальном подвергая механической обработке центре, машинах токарного станка, сверля машине, радиальной сверля машине, машине ленточнопильного станка, машине профилировщика и так далее.
3: Сколько времени срок поставки?
Для стандартных машин, было бы около 30-50 днями; Для нештатных машин и подгонянной машины согласно требованиям к спецификаций клиента, оно wouble быть немного длинными.
4.What ваши торговые термины?
: ОБМАНЫВАЙТЕ, CFR и CIF все приемлемые.
5: Что условия оплаты?
: T/T, первоначальный платеж 30% когда заказ, оплата баланса 70% перед пересылкой; Невозвратный LC по предъявлении.
6. Что MOQ?
: 1 набор.
