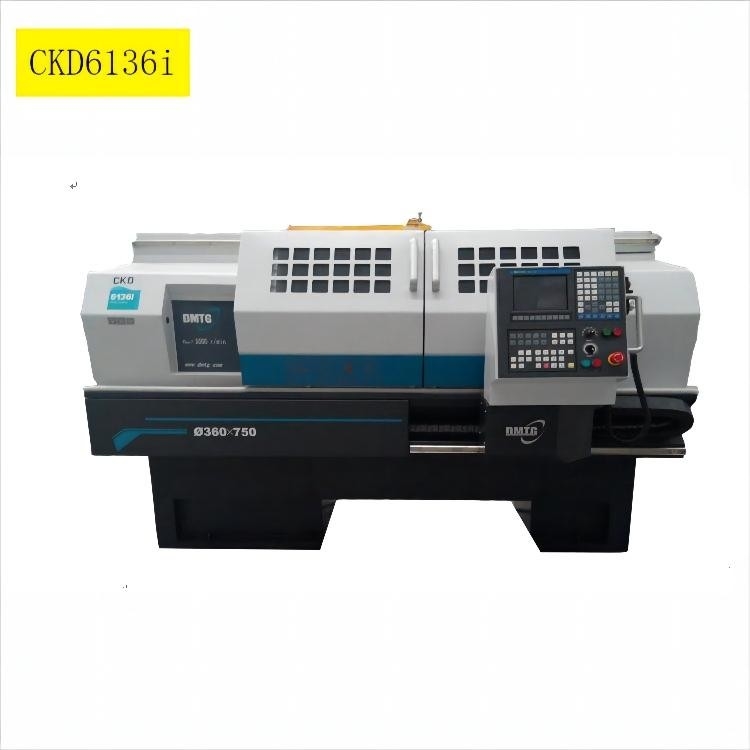

Горизонтальный токарный станок CNC плоской кровати подвергает CKD6136i механической обработке 20 - скорость шпинделя 3000r/Min
Подробная информация о продукции
| Название продукта: | CKD6136i Токарный станок с ЧПУ с плоской станиной | Максимальн Отбрасывать Диаметр над кроватью: | Ø360mm |
|---|---|---|---|
| Максимальный диаметр колебания над перекрестным скольжением: | Ø180mm | Максимальн Workpiece Длина: | 750/1000 мм |
| Максимум. длина резки: | 580/830 мм | Мощность двигателя шпинделя: | 5,5 (серводвигатель) |
| Отверстие шпинделя: | Ø52 мм | Размер чая: | Ø205мм |
| Тип носа шпинделя: | А2-6 | Ряды скорости шпинделя: | 20-3000об/мин |
| Выделить |
Горизонтальные машины токарного станка CNC,машины токарного станка CNC 3000r/Min,Горизонтальная машина токарного станка CNC плоской кровати |
||
Описание продукта
Широко использовал высшее качество от токарного станка CNC плоской кровати фарфора CKD6136i
Особенности машины и ключевые технические индикаторы
1) Механический инструмент принимает традиционный горизонтальный план токарного станка. Общая компоновка имеет хорошую герметичность и соотвествует нормам бесопасности. Основные основные части как кровать и ноги все брошены с песком смолы, искусственно старея обработкой, и стабильность всей машины главна.
2) Оси продольного и бокового движения механического инструмента управляются мотором сервопривода, парой винта шарика точности, приводом высокой точности ригидности составным нося, и полу-закрытой системой управления петли с обнаружением и обратной связью положения кодировщика ИМПа ульс.
3) Скорость шпинделя высока, и ряд переменной скорости частоты регулированный можно выбрать, и шум всей машины низок.
4) Диаметр сквозного отверстия шпинделя большой, способность пройти бар сильна, и объем применения широк.
5) Оборудованный с централизованным смазчиком для, который принудили автоматической смазки поверхности винта и ведущего бруса шарика совместной, которая может эффектно улучшить характеристики динамической характеристики механического инструмента и срок службы ведущего бруса винта.
6) Опционный внутренний тип брызг без поднимать столб инструмента более благоприятен к улучшать качество поверхности workpiece и предотвращению хладоагента от брызгать.
7) Стандартная конфигурация механического инструмента принимает башенку 4-станции отечественного известного бренда вертикальную. Особенная конфигурация может выбрать горизонтальную башенку как 6 станций;
Конфигурация продукта
| Модель продукта | БЛОК | CKD6136i | CKD6140i | CKD6150A | |
| Максимальный диаметр качания над кроватью | mm | Ø360 | Ø400 | Ø500 | |
| Диаметр Max.swing над поперечным супортом | mm | Ø180 | Ø200 | Ø280 | |
| Максимальная длина workpiece | mm | 750/1000 | 750/1000 | 750/1000/1500/2000 | |
| Максимальная режа длина | mm | 580/830 | 580/830 | 680/930/1430/1930 | |
| Диаметр Max.turning | Положение вертикали 4 | mm | Ø360 | Ø400 | Ø500 |
| Горизонтальное положение 6 | mm | Ø300 | Ø300 | Ø400 | |
| Высота шпинделя разбивочная | mm | 186 | 200 | 250 | |
| Сила мотора шпинделя | kW | 5,5 (мотор сервопривода) | 5,5 (мотор сервопривода) | 7.5/11 (мотор сервопривода) | |
| Скважина шпинделя | mm | Ø52 | Ø52 | Ø82 | |
| размер цыпленка | mm | Ø205 | Ø205 | Ø250 | |
| Конусность скважины шпинделя | MT No.6 | MT No.6 | 1:20 Ø90 | ||
| Тип носа шпинделя | A2-6 | A2-6 | C8 | ||
| Ряды скорости шпинделя | r/min | 20-3000 | 20-3000 | 7-100/30-400/110-1600 | |
| Диаметр quill Taistock | mm | Ø63 | Ø63 | Ø75 | |
| Перемещение quill Tailstock | mm | 140 | 140 | 150 | |
| Конусность quill Tailstock | MT No.4 | MT No.4 | MT No.5 | ||
| Max.travel X-оси | mm | 230 | 240 | 280 | |
| Z-ось Max.travelof | mm | 580/830 | 580/830 | 685/935/1435/1935 | |
| Быстрая траверза оси X/Z | m/min | 4/6 | 4/6 | 4/8 (750, 1000,1500) 4 6(2000) |
|
| Размер хвостовика инструмента (positon вертикали 4) | mm | 20X20 | 20X20 | 25X25 | |
| Ось X/Z располагая точность | mm | 0,018/0.021(750) 0.024(1000) |
0,018/0.021(750) 0.024(1000) |
0,018/0.021(750) 0.024(1000) 0,026 (1500, 2000) |
|
| Точность axisrepeatability X/Z | mm | 0,006/ 0.008(750) 0.011(1000) |
0,006/ 0.008(750) 0.011(1000) |
0,006/0.008(750) 0.011(1000) 0,014 (1500, 2000) |
|
| размеры машины (L*W*H) |
mm | 2300 X1480 X 1520(750) 2550 X1480 X 1520(1000) |
2300 X1480 X 1520(750) 2550 X1480 X 1520(1000) |
2580 X1750 X 1620(750) 2830 X1750 X 1620(1000) 3330 X1750 X 1620(1500) 3830 X1750 X 1620(2000) |
|
| Вес машины | kg | 1800(750) 1900(1000) |
1850(750) 1950(1000) |
2550 (750) 2600 (1000) 2700 (1500) 2800(2000) |
|
Наше обслуживание
Обслуживание Пре-продаж
* дознание и советуя с поддержка.
* попробуйте испытывая поддержку.
* осмотрите нашу фабрику
Послепродажное обслуживание
* тренирующ как установить машину, тренируя как использовать машину.
* инженеры имеют в распоряжении обслуживать машинное оборудование за морем.
* гарантия один год, мы предложила бы части (качественную проблему) бесплатно в это время.
