Горизонтальная машина токарного станка CNC Torno токарного станка CKD6150A CNC плоской кровати
Подробная информация о продукции
| Название продукта: | Токарный станок CNC плоской кровати CKD6150A | Максимальный диаметр качания над кроватью: | Ø500mm |
|---|---|---|---|
| Диаметр Max.swing над поперечным супортом: | Ø280mm | Максимальная длина workpiece: | 750/1000/1500/2000mm |
| Максимальная режа длина: | 680/930/1430/1930mm | Сила мотора шпинделя: | 7.5/11 (мотор сервопривода) |
| Скважина шпинделя: | Ø82mm | Размер цыпленка: | Ø250mm |
| Ряды скорости шпинделя: | 7-100/30-400/110-1600r/min | Быстрая траверза оси X/Z: | 4/8 (、 1000 750、 1500) 4 6(2000) m/min |
| Выделить |
Горизонтальный токарный станок CNC плоской кровати,Токарный станок CNC плоской кровати CKD6150A,Машина токарного станка CNC Torno |
||
Описание продукта

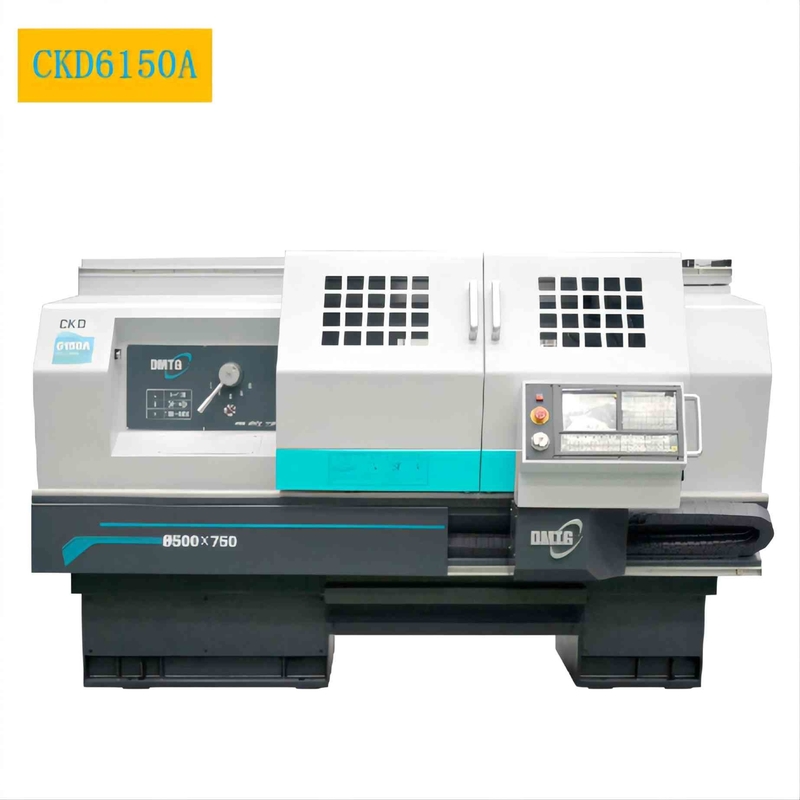

CNC Torno токарного станка CNC плоской кровати токарного станка фабрики машины CKD6150A горизонтальный
Представление продукта
Токарные станки CNC серии CKD токарные станки CNC горизонтальные контролируемые вертикальными (z) и горизонтальными (x) координатами. Он может автоматически выполнить режа процесс внутренней и наружной цилиндрической поверхности, конической поверхности, поверхности дуги, поверхности конца, калибровать, скашивать, etc., для различных частей вала и диска, и может выполнить метрический прямой поток, поток потока конечной грани и дюйма прямые и поворачивать потоков конусности. Соответствующее для продукции продуктов мульти-разнообразия, небольших и средних серии, и может показать превосходство особенно для сложных и высокоточных частей.
| Стандартные конфигурации | Опционные конфигурации | ||

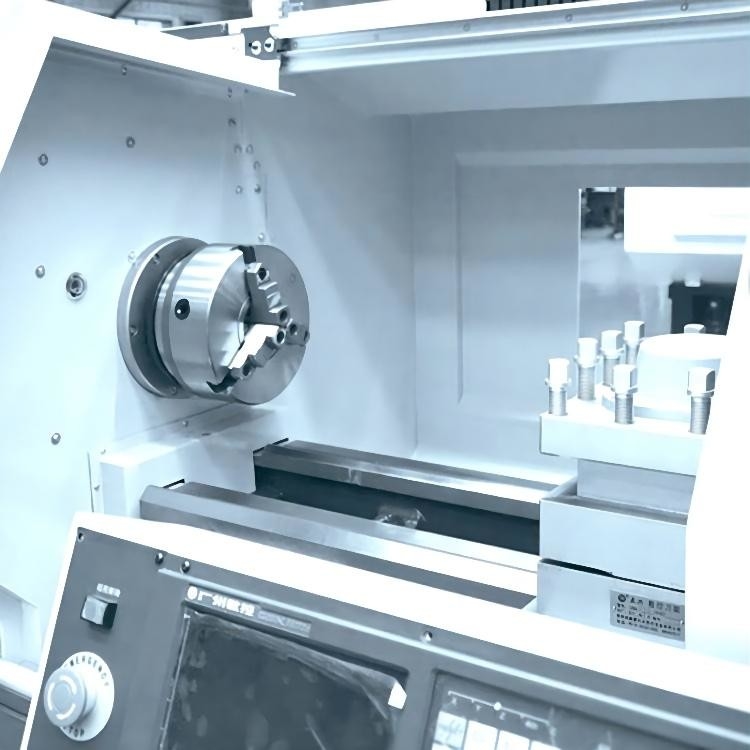

| ручной цыпленок 3-Jaw | ручной цыпленок 4-Jaw | ||

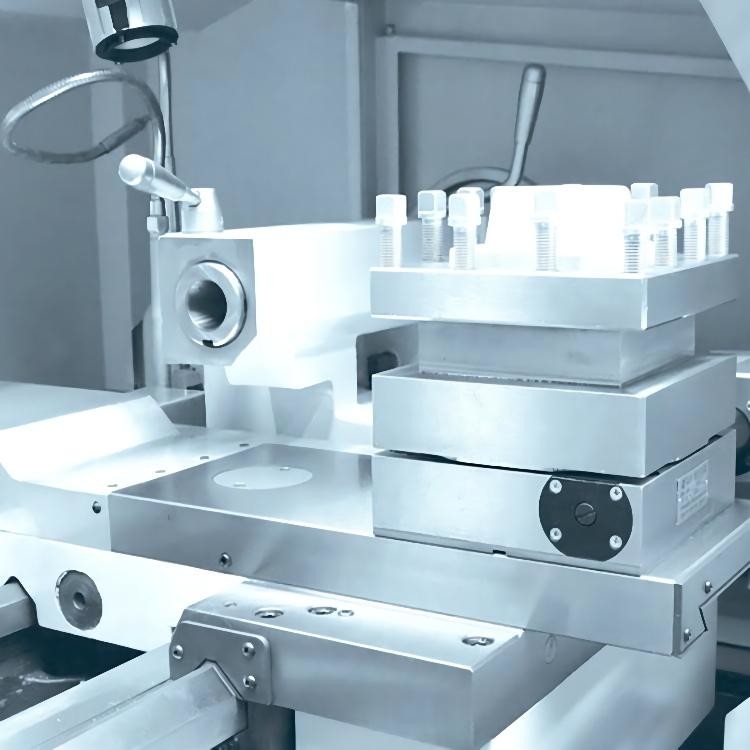

| Станция вертикали 4 | Горизонтальный столб инструмента 6 | ||
| Стандартный набор инструментов | Гидравлический цыпленок | ||
| Ручной tailstock | Гидравлический tailstock | ||

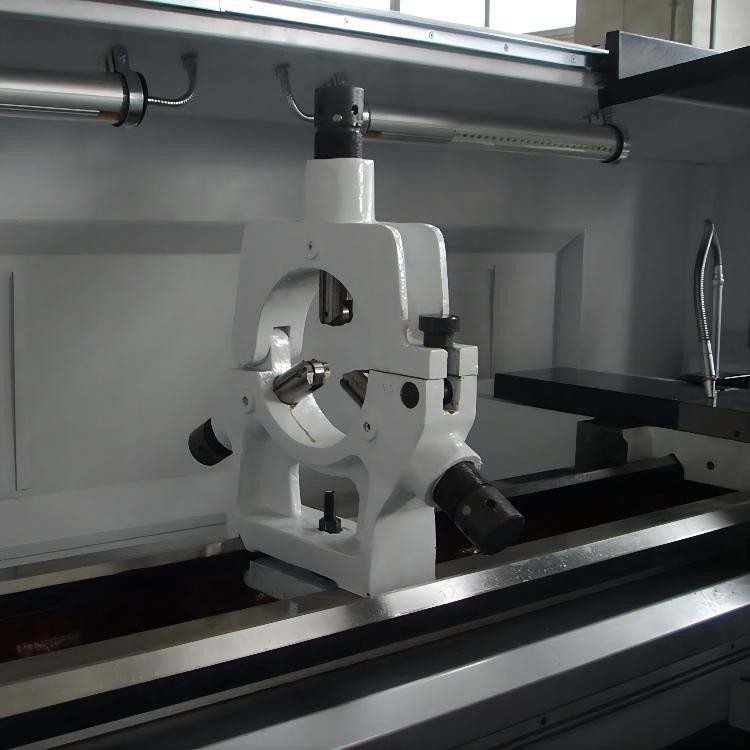

| Устойчивые остатки |
Конфигурация продукта
| Модель продукта | БЛОК | CKD6136i | CKD6140i | CKD6150A | |
| Максимальный диаметр качания над кроватью | mm | Ø360 | Ø400 | Ø500 | |
| Диаметр Max.swing над поперечным супортом | mm | Ø180 | Ø200 | Ø280 | |
| Максимальная длина workpiece | mm | 750/1000 | 750/1000 | 750/1000/1500/2000 | |
| Максимальная режа длина | mm | 580/830 | 580/830 | 680/930/1430/1930 | |
| Диаметр Max.turning | Положение вертикали 4 | mm | Ø360 | Ø400 | Ø500 |
| Горизонтальное положение 6 | mm | Ø300 | Ø300 | Ø400 | |
| Высота шпинделя разбивочная | mm | 186 | 200 | 250 | |
| Сила мотора шпинделя | kW | 5,5 (мотор сервопривода) | 5,5 (мотор сервопривода) | 7.5/11 (мотор сервопривода) | |
| Скважина шпинделя | mm | Ø52 | Ø52 | Ø82 | |
| размер цыпленка | mm | Ø205 | Ø205 | Ø250 | |
| Конусность скважины шпинделя | MT No.6 | MT No.6 | 1:20 Ø90 | ||
| Тип носа шпинделя | A2-6 | A2-6 | C8 | ||
| Ряды скорости шпинделя | r/min | 20-3000 | 20-3000 | 7-100/30-400/110-1600 | |
| Диаметр quill Taistock | mm | Ø63 | Ø63 | Ø75 | |
| Перемещение quill Tailstock | mm | 140 | 140 | 150 | |
| Конусность quill Tailstock | MT No.4 | MT No.4 | MT No.5 | ||
| Max.travel X-оси | mm | 230 | 240 | 280 | |
| Z-ось Max.travelof | mm | 580/830 | 580/830 | 685/935/1435/1935 | |
| Быстрая траверза оси X/Z | m/min | 4/6 | 4/6 | 4/8 (750, 1000,1500) 4 6(2000) |
|
| Размер хвостовика инструмента (positon вертикали 4) | mm | 20X20 | 20X20 | 25X25 | |
| Ось X/Z располагая точность | mm | 0,018/0.021(750) 0.024(1000) |
0,018/0.021(750) 0.024(1000) |
0,018/0.021(750) 0.024(1000) 0,026 (1500, 2000) |
|
| Точность axisrepeatability X/Z | mm | 0,006/ 0.008(750) 0.011(1000) |
0,006/ 0.008(750) 0.011(1000) |
0,006/0.008(750) 0.011(1000) 0,014 (1500, 2000) |
|
| размеры машины (L*W*H) |
mm | 2300 X1480 X 1520(750) 2550 X1480 X 1520(1000) |
2300 X1480 X 1520(750) 2550 X1480 X 1520(1000) |
2580 X1750 X 1620(750) 2830 X1750 X 1620(1000) 3330 X1750 X 1620(1500) 3830 X1750 X 1620(2000) |
|
| Вес машины | kg | 1800(750) 1900(1000) |
1850(750) 1950(1000) |
2550 (750) 2600 (1000) 2700 (1500) 2800(2000) |
|
PACKING&SHIPPING
Образец Workpiece
Основные характеристики продукта
CNC Torno токарного станка CNC плоской кровати токарного станка фабрики машины CKD6150A горизонтальный Представление продукта Токарные станки CNC серии CKD токарные станки CNC горизонтальные контролируемые вертикальными (z) и горизонтальными (x) координатами. Он может автоматически выполнить режа пр...
