Место происхождения:
КИТАЙ
Фирменное наименование:
HD TECH
Сертификация:
ISO certification
Номер модели:
HK450L/460L
Видео
Видео

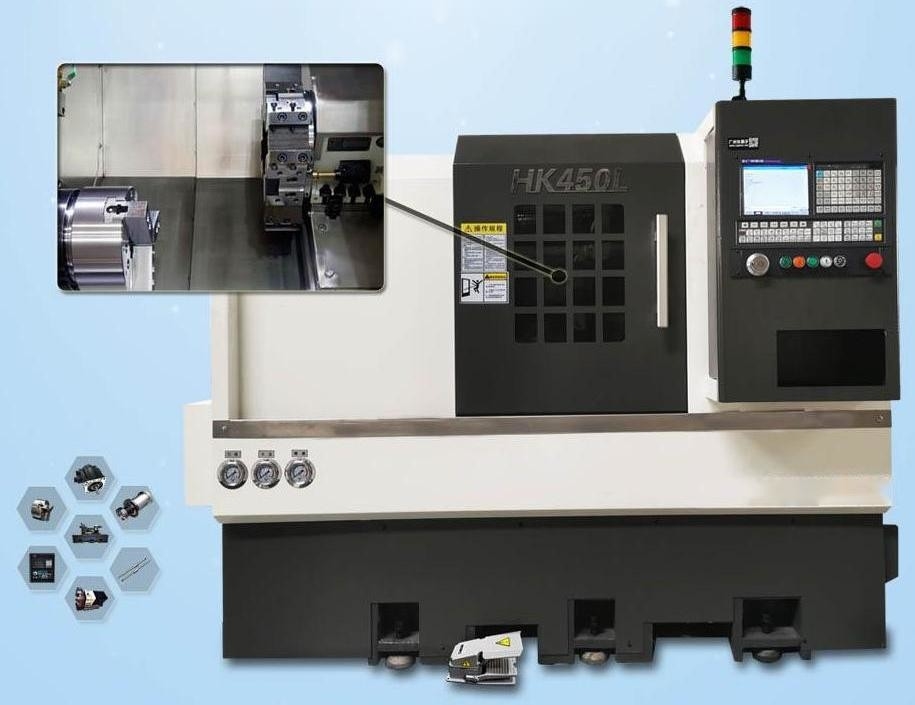

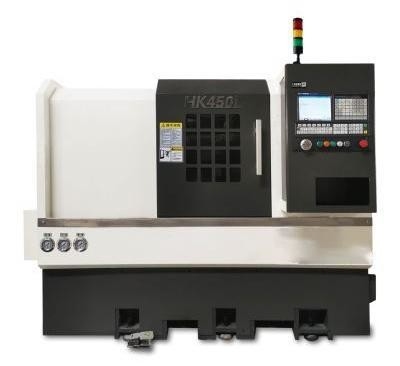

CNC столба инструмента серии HK обрабатывает машины на токарном станке токарного станка CNC HK450L/460L
Токарный станок CNC HK450L/460L вид практически механического инструмента обработки, используя склонный ведущий брус шарика кровати (столбца) линейный, структура продукта зрелое, стабилизированное и надежное представление. Эта серия механических инструментов может осуществить вал, тип диска внутреннего и внешняя поверхность, коническая поверхность, дуга, поток, бурить, reaming, также может осуществить не-круговую кривую и другая поворачивая обработка, соответствующая для много продуктов разнообразий, небольших и средних серии обрабатывая, особенно для частей сложной, высокой точности может показать свое превосходство. Соответствующий для машинного оборудования, оборудования, автоматической, санитарной обработки аксессуаров.
MainTechnicalParameters
| Деталь | Модель | HK450L | HK460L |
| Подвергая механической обработке ряд | Качание над кроватью | d360mm | d500mm |
| Диаметр Max.turning (тип диска) | d250mm | d400mm | |
| Диаметр Max.turning (тип цапфы) | d180mm | d250mm | |
| Максимальная подвергая механической обработке длина | 280mm | 420mm | |
| Максимальный бар через диаметр отверстия | d45mm | d45mm | |
| Расстояние между осями | 350mm | 500mm | |
| Траверза оси X/Z | Эффективное перемещение для X-оси | 200mm | 210mm |
| Эффективное перемещение для Z-оси | 330mm | 470mm | |
| X, скорость подачи оси z быстрая | 20m/min | 20m/min | |
| Линейный ведущий брус x, Z-ось | 25/30 | 35/35 (ролик) | |
| Диаметр винта руководства/тангаж x, Z-ось | 3210/3210 | 3210/3210 | |
| Мотор сервопривода для x, Z-ось | 10/10Nm | 15/15Nm | |
| Шпиндель | Нос шпинделя | A2-5 | A2-5 |
| Диаметр отверстия шпинделя | d56mm | d56mm | |
| Скорость Max.spindle | 5000rpm | 5000rpm | |
| Сила мотора шпинделя | 5.5kw | 7.5kw | |
| Цыпленок и двигая под углом цилиндр | 6 дюймов | 6 дюймов | |
| Подвергая механической обработке точность | Располагать точность x, Z-ось | ±0. 006mm | ±0. 006mm |
| Точность x, Z-ось Popeatability | ±0. 005mm | ±0. 005mm | |
| Tailstock | Конусность рукава Tailstock | MT-4 | MT-5 |
| Max.traveling для рукава tailsrock | 80mm | 100mm | |
| Ряд давления tailstock | 8-25pa | 8-25pa | |
| Режим движения Tailstock | привод седловины, гидравлический замок | привод седловины, гидравлический замок | |
| Инструмент | Стандарт хвостовика инструмента | 20*20 | 25*25 |
| Бар борштанги с резцами | d25mm | d32mm | |
| Башенка (стандарт инструмента) | центр 63 высоко 8 станций | центр 80 высоко 10 станций | |
| Другие спецификации | Структура кровати | 45°slant | скос 45° |
| Внешний размер | Общий размер (L*W*H) | 2200*1575*1580 | 2400*1575*1680 |
| Вес машины | 2300kg | 2800kg |
Преимущества структуры
Характеристики продукта:
Структура кровати машины использует высокопрочное литое железо Meehanite формируя и она имеет структуру кровати скоса 45° с тепловым балансом design.thus машина имеет следующие характеры: высокая эффективность, высокая стабильность и легкий для того чтобы привестись в действие flexibly.lt смогла осуществить поворачивая обработку внутреннего и externalcircular поверхность, коническая поверхность, поверхностна, endface (потоки системы дюйма, метрические резьбы, поток конусности и поток), сверлящ, reaming, буря отверстие и так далее. Машина соответствующая для массовой части работы обработки в мастерской.
Качественная гарантия:
Кровать машины использует laserinstrument высокой точности оптически для того чтобы сделать компенсацию тангажа для обеспечения такой же располагать точный части работы.
Система управления высокой стабильности электронная:
Линия распределения в электрической коробке в соответствии с нормы бесопасности CE. Электрические детали используют мир-известный бренд. Во время системы управления работая, дизайн разумного термального баланса и электрические помехи не повлияны на внешним взаимодействием.
Высокоскоростной и высокий шпиндель ригидности:
Шпиндель использует ранг Тайваня imported.NSK p4 угловой шарикоподшипник установлен внутри шпинделя. Собрание передние 3 и ensuresrigidity задней части 2 и работая точность для осевого и радиального направления. Контактируя поверхность для шпинделя и шкафа выскоблена. Таким образом, во время высокоскоростного хода шпинделя, она смогла держать шпиндель тихая, минимальная вибрация и хорошее тепловыделение.
Пути проводника высокой ригидности винт шарика линейного и высокой точности:
X, Z-ось кладет для использования линейного пути проводника с highrgidity (Hiwin и PMI импортированные от Тайваня). Через вычисление и анализ, след и дистанционирование следа используют самый лучший дизайн, низкое сопротивление и высокую ригидность. винт шарика точности C3 usehigh x.Z-axis меля. Обе стороны поддержки фиксированного шарикоподшипника косого угла enduse 60° ассистентской combinedtype shaftends NSK или FAG.The 2 используют дизайн претензии для обеспечения работая точности. Быстрое движение 30m/min. Таким образом оно couldincrease эффективность работы и уменьшить processingtime.
Аксессуары turretfstandard точности гидравлические для машины токарного станка CNC с серией башенки):
Вращение башенки управляется мотором сервопривода. Вращение консервной банки в 2 сторонах и выбрать инструмент в theshortest расстоянии, otuput вращающего момента быстрого изменения инструмента высоком, малошумном, больше нагрузки.
Транспортер обломока (опционный):
В зависимости от обрабатывая материалов, вы можете выбрать цепной транспортер обломока. Простое обслуживание для оператора машины body.Thus.the смогло извлечь обломок effciently и сдержать тело машины чистым легко.
автоматическое устройство для подачи балок (опционное):
Фидер ванны масла
Фидер конвейерной ленты руки качания
Механическая рука
Гибкая производственная линия
Транспортер обломока
Фидер ванны масла
Механическая рука
Фидер конвейерной ленты руки качания
Гидравлические tailstock располагая скорость, точный, соответствующий для всех видов длинного и короткого workpiece

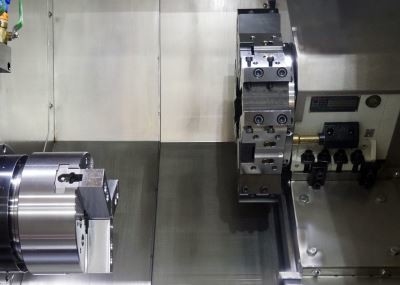

Башня гидравлического резца может выдержать тяжелую режа силу, сильную осуществимость
Industryapplication
Образцы Workpiece:
Q1: Как могу я получить цитату?
:Выйдите массаж с вашими требованиями к приобретения и мы ответим вы КАК МОЖНО СКОРЕЕ. И вы можете связаться мы сразу торговыми менеджером или телефоном.
Q2: Можете вы обеспечить подгонянную машину или SPM (машину особенной цели)?
:Да, мы обеспечиваем умные решения CNC для нашего клиента для увеличения эффективности.
Q3: Что ваши условия гарантии?
:Мы поставим замену для частей которые доказывают быть неполноценны на период 12 месяцев, начиная на дате накладной машины.
Q4: Почему выберите вашу компанию?
:Продукты от развития, дизайна, изготовления, собрания всего производственного процесса унесены между заводами с полной цепью продукции которая ваша самая надежная гарантия. И больший часть из брендов CNC можно выбрать как потребности потребителей.
Q5: Делает стандартные аксессуары включите в цене?
:Да, вся из наших цен включают перечисленные стандартные аксессуары.
Q6: Может ваша компания отправить технический персонал в нашу компанию и сразу нашим работникам за морем?
:Мы можем поставить этот вид обслуживания. Когда машины приезжают место установки покупателя, мы можем своевременный отправляем механический и инженер-электрик для установки согласно расписанию покупателя. Все эти можно закавычить и список в контракте. Продавец объединит с покупателем для того чтобы общаться с подготовкой визы и установки перед сваливать за бугор.
Q7: Как могу я выбрать самые соответствующие машины?
:Пожалуйста перечислите ваши спецификации или продукты рисуя, мы выберем самые соответствующие машины для вас.
Q8: Что ваши главные продукты вашей компании?
:Мы специализировали во всех видах машин, как токарный станок CNC, филировальная машина CNC, вертикальный подвергая механической обработке центр, обычный токарный станок, сверля машина, радиальная сверля машина, и так далее.
Q9: Что условия оплаты?
:Первоначальный платеж T/T 30% когда заказ, оплата баланса 70% перед пересылкой.
