Станции HK серии Станции HK500L Станции CNC

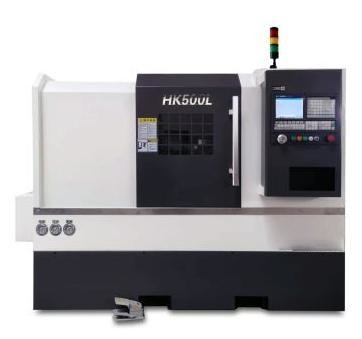

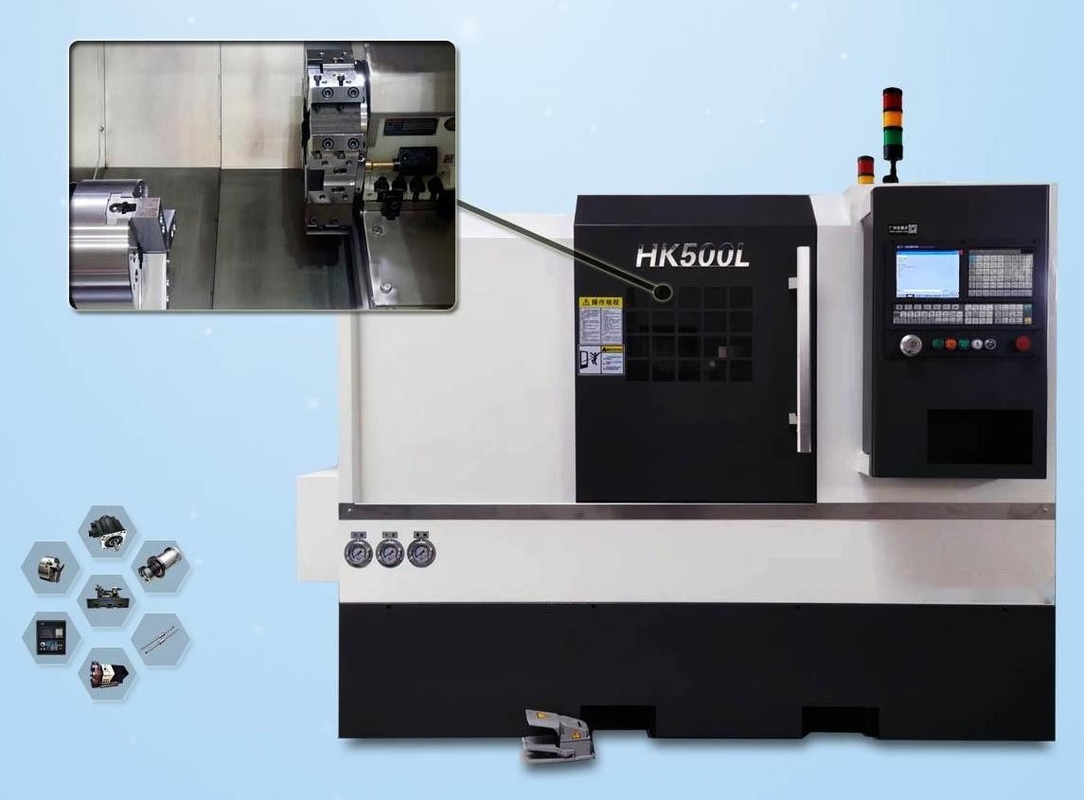

Станционный редуктор с ЧПУ HK500L - это своего рода практичный инструмент для обработки, использующий наклонную колонку (колонну) линейного направляющего рельса, структура продукта является зрелой, стабильной и надежной производительностью.Эта серия станков-инструментов может реализовать вал, дисковый тип внутренней и внешней поверхности, конической поверхности, дуги, нити, сверления, реминга, также может реализовать некруглую кривую и другую обработку поворота, подходящую для многих сортов,переработка продукции малых и средних партий, особенно для сложных, высокоточных деталей может показать свое превосходство. Подходит для обработки машин, оборудования, автомобилей, санитарных принадлежностей.
Основные технические параметры
| Положение |
Модель |
HK500L |
| Диапазон обработки |
Повернись к кровати |
d500 мм |
| Максимальный вращающийся диаметр (тип диска) |
d400 мм |
| Максимальный вращающийся диаметр (тип оси) |
d250 мм |
| Максимальная длина обработки |
400 мм |
| Максимальная стойка через диаметр отверстия |
d52 мм |
| Расстояние между центрами |
500 мм |
| Проход по оси X/Z |
Эффективное движение по оси X |
210 мм |
| Эффективное движение по оси Z |
450 мм |
| скорость быстрого подачи по оси X и Z |
20 м/мин |
| Линейная направляющая рельса оси X,Z |
35/35 (катушка) |
| Диаметр свинцового винта/пробел оси X,Z |
3210/3210 |
| Сервомотор для оси X,Z |
15/15Nm |
| Свинцовый |
Нос спиндаля |
A2-6 |
| Диаметр отверстия шпинделя |
d66 мм |
| Максимальная скорость вращения шпинделя |
4000 оборотов в минуту |
| Моторная мощность шпинделя |
11 кВт |
| Чака и рыболовного цилиндра |
8 дюймов |
| Точность обработки |
Точность позиционирования оси X,Z |
± 0,006 мм |
| Точность перемещаемости оси X,Z |
± 0,005 мм |
| Остров |
Конический рукав хвостовой части |
МТ-5 |
| Макс.Путешествую за рукав Tailsrock |
100 мм |
| Диапазон давления хвостовой части |
8-25pa |
| Режим движения хвостового состава |
Привод на седле, гидравлический замок |
| Инструмент |
Стандарты для инструментального ствола |
25*25 |
| Скучная панель инструментов |
d32мм |
| Башня (стандарт инструмента) |
80 центрально высоких 10 станций |
| Другие спецификации |
Структура кровати |
45° наклон |
| Внешнее измерение |
Общие размеры (L*W*H) |
2400*1575*1680 |
| Машины |
2800 кг |
Преимущества структуры
Характеристики продукта:
Структура постели машины использует высокопрочную формовую конструкцию из механитового чугуна и имеет 45° наклонную конструкцию постели с тепловым балансом. Таким образом, машина имеет следующие характеристики:высокая производительность,высокая устойчивость и гибкая эксплуатацияЭто позволяет реализовать обработку внутренней и внешней круглой поверхности, конической поверхности, поверхности, конечной поверхности (дюймовые нитки системы, метрические нитки, конические нитки и нитки), бурение, реминг,пробурение дыры и так далее.Машина подходит для массовой обработки рабочего предмета в мастерской.
Гарантия качества:
Машинное ложе использует высокоточный оптический лазерный инструмент для компенсации толщины, чтобы обеспечить точное расположение рабочей части.
Система электронного управления высокой стабильности:
Линия распределения в электрической коробке соответствует стандарту безопасности CE.Электрические компоненты используют всемирно известный бренд.Во время работы системы управления,конструкция разумного теплового баланса и электрические помехи не влияют на внешние помехи.
Высокая скорость и высокая жесткость шпинделя:
На спинделе установлено угловое шариковое подшипник класса NSK p4.Сборка передней 3 и задней 2 обеспечивает жесткость и точность работы для осевого и радиального направления.Контактная поверхность шпинделя и шкафа очищена. Таким образом, при высокой скорости работы шпинделя она может поддерживать спокойствие шпинделя, минимальные вибрации и хорошую теплораспределение.
Высокая жесткость линейного направляющего пути и высокая точность шаровой винт:
X,Z-ось использует линейный направляющий путь с высокой гигидностью ((Hiwin и PMI, импортируемые из Тайваня).низкое сопротивление и высокая жесткость. x.Z-оси используются высокоточные шрубы для шлифования шаров C3.С обеих сторон фиксированного конца используются 60° наклонные шаровые подшипники с вспомогательной опорой комбинированного типа NSK или FAG.Два конца вала используют конструкцию претензии, чтобы обеспечить точность работыБыстрое движение составляет 30 м/мин. Таким образом, это может повысить эффективность работы и сократить время обработки.

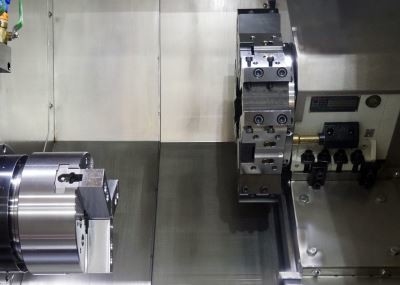

Точная гидравлическая башня ((стандартные аксессуары для станков CNC с серией башен):
Поворачивание башни управляется сервомотором.Может вращаться с двух сторон и выбирать инструмент на кратчайшем расстоянии,быстрая смена инструмента Высокий крутящий момент, низкий шум, большая нагрузка.
Конвейер с микроскопами ((необязательно):
В зависимости от материалов обработки, вы можете выбрать конвейер цепных микросхем.Простое обслуживание для корпуса машины.Оператор мог бы эффективно удалить чип и легко держать корпус машины чистым..
Автоматическое питающее устройство (необязательно):
- Питатель для масляной ванны
- Нагреватель конвейерной ленты с подвижной рукой
- Механическая рука
- Гибкая производственная линия
Конвейер с щебнями
Питатель для масляной ванны
Механическая рука
Нагреватель конвейерной ленты с подвижной рукой
Гидравлическая скорость позиционирования хвостовой части, точная, подходящая для всех видов длинных и коротких деталей
Гидравлическая вышка резки может выдерживать сильные режущие силы, сильная практичность
Применение в промышленности
Образцы заготовки:
Часто задаваемые вопросы
-
Вопрос 1: Как я могу получить предложение?
О: Оставьте массаж с вашими требованиями к покупке, и мы ответим вам как можно скорее.
-
Q2: Можете ли вы предоставить настраиваемую машину или SPM (машину специального назначения)?
О: Да, мы предоставляем решения Smart CNC для наших клиентов с целью повышения эффективности.
-
Вопрос 3: Каковы ваши гарантийные условия?
Ответ: Заменяем дефектные детали в течение 12 месяцев, начиная с даты налога машины.
-
Вопрос 4: Почему вы выбрали вашу компанию?
О: Продукция от разработки, проектирования, производства, сборки всего производственного процесса осуществляется между заводами с полной производственной цепочкой, которая является вашей самой надежной гарантией.И большинство брендов CNC может быть выбрано в соответствии с потребностями пользователей.
-
Q5: Стандартные аксессуары включены в цену?
О: Да, все наши цены включают стандартные аксессуары.
-
Q6: Может ли ваша компания отправить технический персонал в нашу компанию и направить наших рабочих за границу?
О: Мы можем предоставить этот вид услуг. Когда машины прибывают на место установки покупателя, мы можем своевременно отправить механических и электрических инженеров для установки в соответствии с графиком покупателя.Все это можно процитировать и перечислить в контрактеПродавец будет сотрудничать с покупателем для оформления визы и подготовки к установке до выезда за границу.
-
Q7: Как я могу выбрать наиболее подходящие машины?
О: Пожалуйста, перечислите ваши спецификации или рисунок продукции, мы выберем наиболее подходящие машины для вас.
-
Вопрос 8: Каковы основные продукты вашей компании?
О: Мы специализируемся на всех видах машин, таких как CNC-вертикальный стан, CNC-фрезерная машина, вертикальный центр обработки, обычный вертикальный стан, буровая машина, радиальная буровая машина и так далее.
-
Вопрос 9: Каковы условия оплаты?
A: T/T 30% первоначальный платеж при заказе, 70% остаток перед отправкой.
