Место происхождения:
Китай
Фирменное наименование:
SMTCL
Сертификация:
CE ISO certification
Номер модели:
it50
Видео
Видео
Описание продукта:

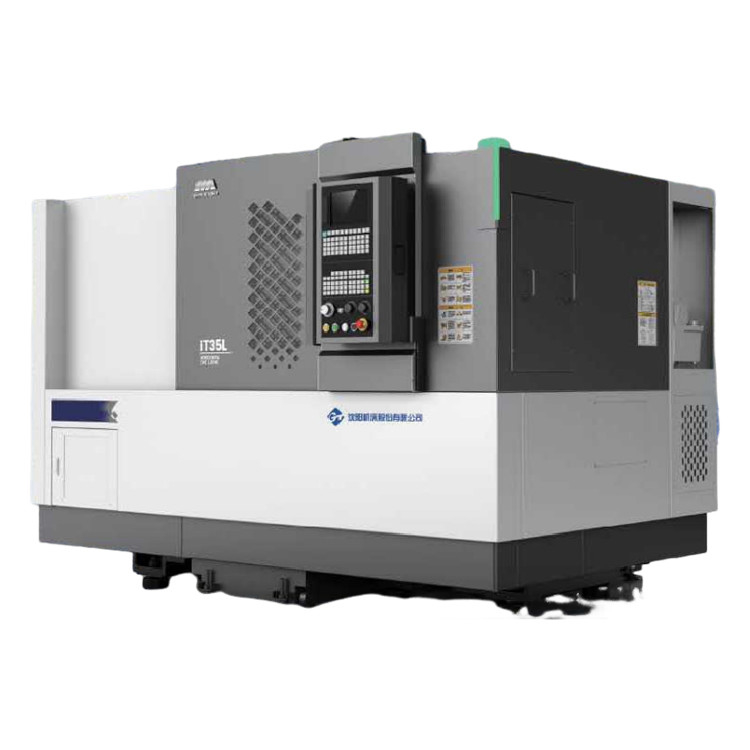

IT-серия горизонтальный станковой станковой станки подходит для обработки всех видов диска и коротких деталей вала, может поворачивать конечную поверхность и конечную канаву, внешний круг и внутреннюю отверстие нить,журавль и вращающаяся поверхность и другие геометрические особенности. Может удовлетворять требованиям автомобильной промышленности, подшипников, машиностроения, цветных металлов и других отраслей промышленности к вращающимся частям с эффективной, большим количеством, высокой точностью обработки.
Характеристики продукта:
1Высокая жесткость
* Анализ конечных элементов для оптимизации всей структуры машины

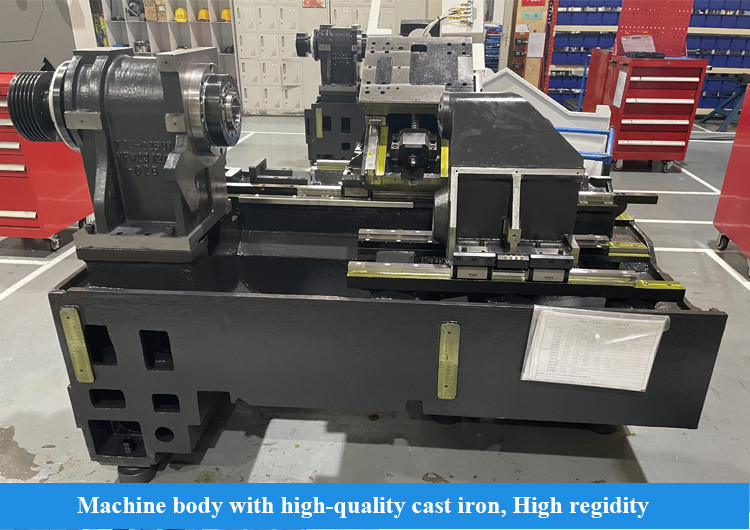

* Кровать изготовлена из высококачественного литья с разумным расположением бар

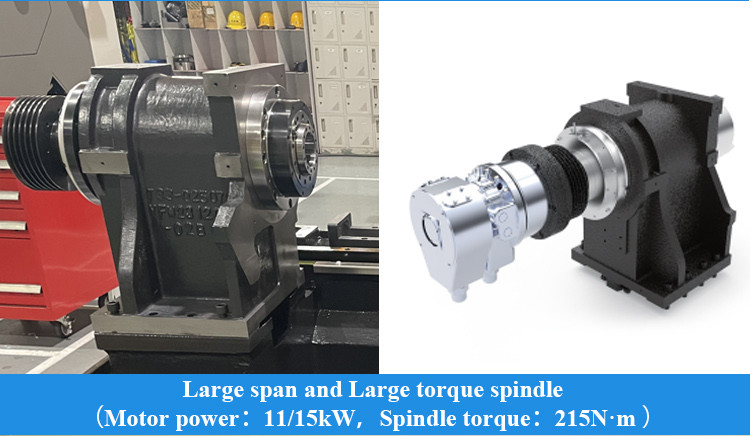

* Конфигурация большого протяженности, большого крутящего момента шпинделя, улучшение жесткости резки
* Точный процесс скребки, улучшение жесткости соединения
|
Положение
|
единица
|
спецификация (IT 50)
|
||
|
Максимальный диаметр поворота
|
мм
|
Φ500 Φ500
|
||
|
Максимальная длина поворота
|
мм
|
500
|
||
|
Максимальное колебание над кроватью
|
мм
|
Φ580
|
||
|
Максимальный поворот по слайду
|
мм
|
Φ320
|
||
|
Свинцовый
|
|
|||
|
спиндовый нос
|
мм
|
А2-8
|
||
|
передний подшипник
|
мм
|
120
|
||
|
Конькость шпинделя и размер отверстия
|
мм
|
1:20; Φ90
|
||
|
Дисфункция отверстия шпинделя
|
мм
|
Φ80
|
||
|
Максимум в сутки.
|
мм
|
Φ65
|
||
|

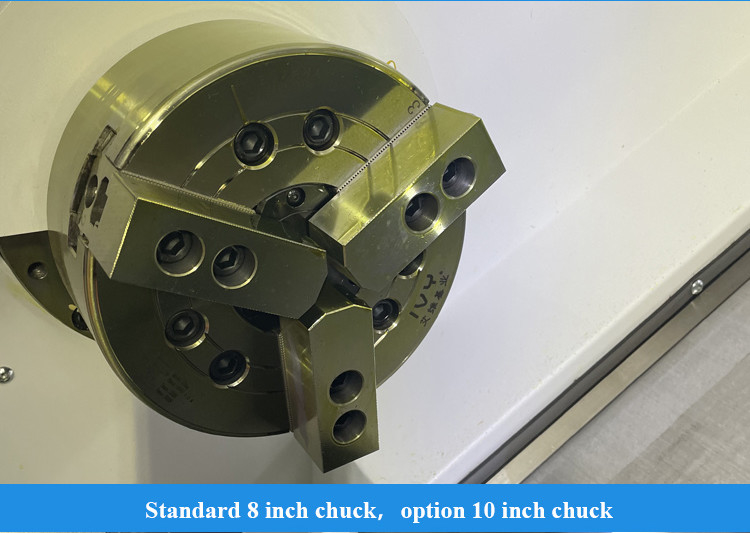

Размер ключа
|
дюйм
|
10
|
||
|
скорость вращения шпинда
|
r/min
|
3500
|
||
|
номинальный крутящий момент шпинделя
|
Nm
|
243 ((588 р/мин)
|
||
|
Максимальный крутящий момент шпинда
|
Nm
|
300 ((588 р/мин)
|
||
|
Максимальная выходная мощность двигателя непрерывная/30 мин.
|
КВт
|
15/18.5
|
||
|
Питание
|
|
|||
|
Максимальная скорость X/Z
|
м/мин
|
24
|
||
|
Поездка по оси х
|
мм
|
260
|
||
|
Поездка по оси z
|
мм
|
505
|
||
|

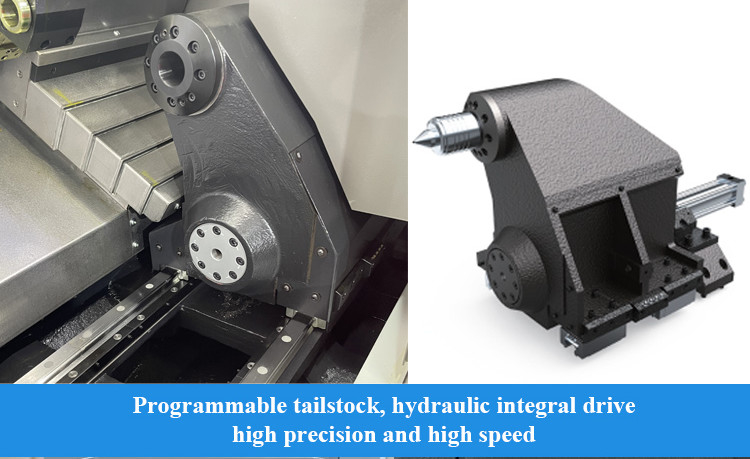

Остров
|
|
|
||
|
Путешествия хвостовых животных
|
мм
|
400
|
||
|
конический отстойник
|
Морзе
|
МТ-5
|
||
|
Башня
|
|
|||
|
тип башни
|
|
Горизонтальная 8-станционная сервобашня
|
||
|
высота центра
|
мм
|
100
|
||
|
ротационное расположение
|
СКБ.
|
±1.6
|
||
|
Прочие
|
|
|||
|
вес
|
КГ
|
3700
|
||
|
общие размеры
(L*W*H) |
мм
|
2550×1675×1820
|
||
Применение в промышленности:
Наше обслуживание:
1. Сборка и отладка перед доставкой
