Место происхождения:
Китай
Фирменное наименование:
SMTCL
Сертификация:
CE ISO certification
Номер модели:
Серия T5

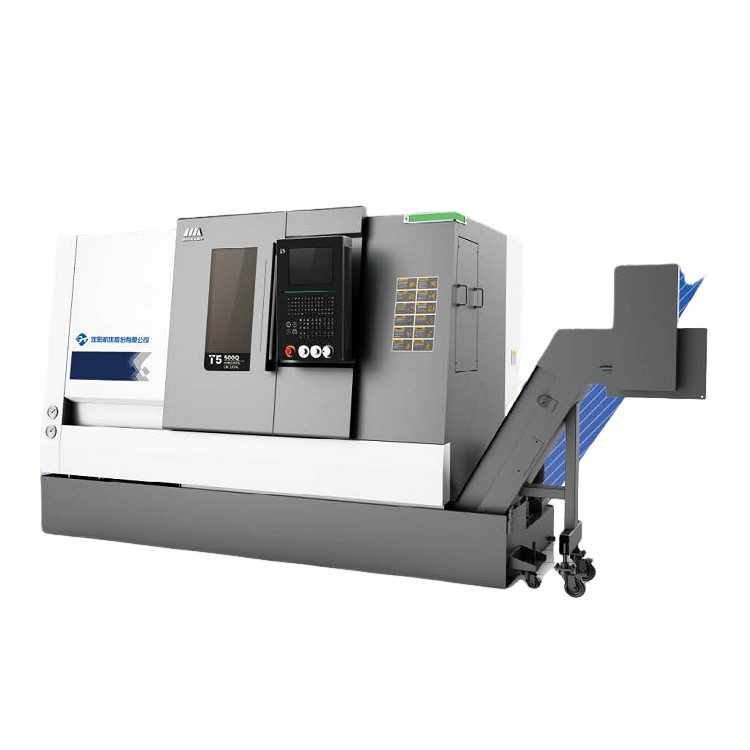

Описание продукта:

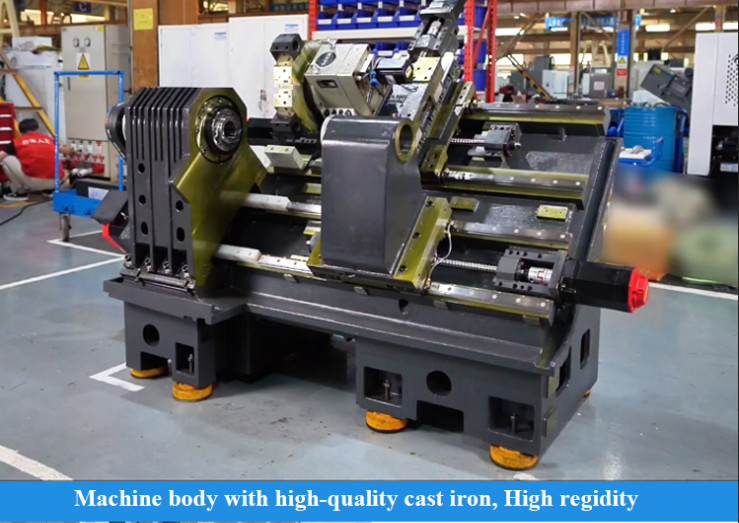

Горизонтальная станковая станковая станковая станка серии T5-Q, сочетающая в себе технологию интеллектуального управления и передовые технологии производства, имеет высокую точность, высокую эффективность и высокую жесткость резки.Программное обеспечение для анализа конечных элементов используется для оптимизации дизайна, анализировать распределение точек напряжения, уменьшить деформацию деталей и достичь оптимальной структуры всей машины.Основные литья изготовлены из высокопрочных материалов из чугуна., что обеспечивает минимизацию вибрации во время процесса резки и улучшает точность обработки и стабильность резки.
Характеристики продукта:
1Высокая точность
Положение
|
Единица
|
Спецификации
|
Примечания
|
|
Максимальный вращающийся диаметр
|
мм
|
360
|
|
|
Максимальная длина поворота
|
мм
|
1000
|
Изменение различных параметров светильников
|
|
Максимальный диаметр колебания над кроватью
|
мм
|
Φ560
|
|
|
Максимальный диаметр колебания на перекрестном скользке
|
мм
|
Φ350
|
|
|

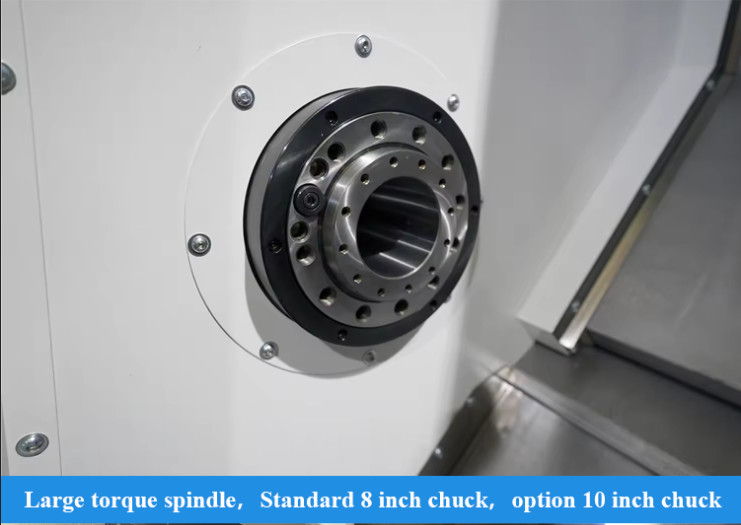

Шпиндель
|
Тип носа шпинделя
|
|
A2-6
|
|
Внутренний диаметр переднего подшипника
|
мм
|
Φ100
|
|
|
Коньки отвода шпинделя
|
|
1:20; Φ70
|
|
|
Свинцовая отверстия
|
мм
|
Φ65
|
|
|
Макс. через диаметр ствола
|
мм
|
Φ50
|
|
|
Стандартный диаметр циркулятора
|
дюйм
|
8
|
|
|
Максимальная скорость вращения шпинделя
|
r/min
|
4500
|
Подлежит ограничениям на циркулятор и фиксатор
|
|
Номинальный крутящий момент шпинделя
|
Nm
|
136 ((769 р/мин)
|
|
|
Макс. крутящий момент шпинда
|
Nm
|
245 ((576 р/мин)
|
|
|
Основная выходная мощность двигателя непрерывная /30 минут
|
КВт
|
"Слушай, что я говорю!" 15/11
|
Механические шпиндели
|
|
Две оси
|
Быстрое пересечение оси X/Z
|
м/мин
|
30
|
|
Поездка по оси X
|
мм
|
200
|
|
|
Поездка по оси Z
|
мм
|
1050
|
|
|

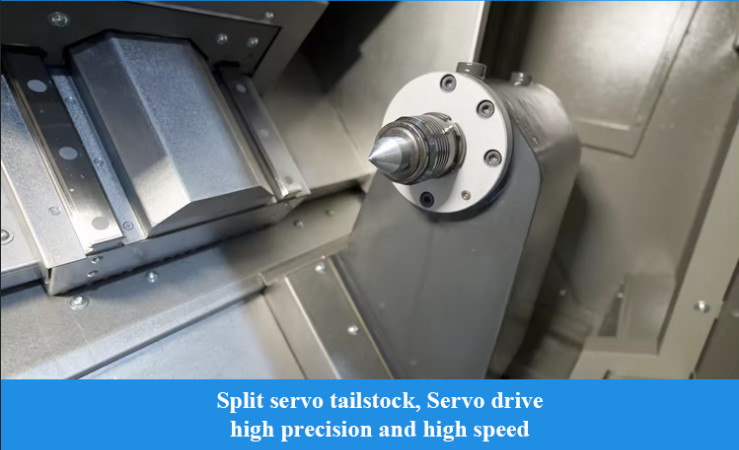

Остров
|
Путешествия хвостовых животных
|
мм
|
950 ((Сервопривод)
|
|
Конусовые перья хвостовых волосков
|
Морзе
|
МТ-5
|
|
|
Башня
|
Форма башни
|
|
Горизонтальная 8-позиционная сервобашня
|
|
Высота центра башни
|
мм
|
80
|
|
|
Точность повторного позиционирования поворота башни
|
Сек.
|
±1.6
|
|
|
Можно ли выбирать резчик рядом
|
|
Да, да.
|
|
|
Подставка для инструментов на конечной поверхности
|
мм
|
25х25
|
1 шт.
|
|
Подставка для инструментов
|
мм
|
Φ40
|
3 шт.
|
|
Снижающий рукав
|
мм
|
f32
|
1 шт.
|
|
Прочие
|
Расстояние от центра шпинда до основания ложка
|
мм
|
1015
|
|
Чистая масса машины
|
в кг
|
4200
|
|
|
Общая мощность питания
|
КВА
|
35
|
|
|
Общие размеры (длина X ширина X высота)
|
мм
|
2750×1890×1900
|
Общие размеры
|
Применение в промышленности:
Наше обслуживание:
Убедитесь, что вы получите высококачественную машину
1Все детали должны быть проверены.
2Более 100 производственных процессов
3Более 200 пунктов проверки
4Обработка образцов каждой машины
5. 72 часа пробной работы до доставки
