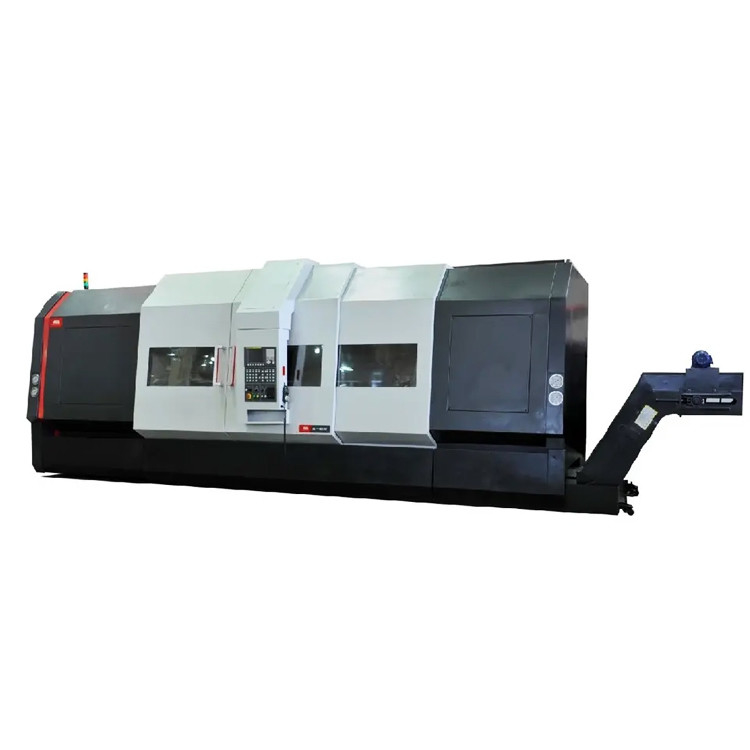

Склонное легло CNC металлообрабатывающий центр HTC63n Fanuc тяжелая горизонтальная станка с ЧПУ
Подробная информация о продукции
| Фирменное наименование: | SMTCL | Номер модели: | HTC 63n |
|---|---|---|---|
| Система управления ЧПУ: | GSK/FANUC/SIEMENS | ЧПУ или нет: | ЧПУ |
| Ключевое слово: | Поворачивая в центр, наклонный лестничный станковод | Приложение: | Многоцелевая обработка металлов |
| Максимум качаться по кровати: | Φ820 | Максимальный режа диаметр: | Φ3000 |
| Максимум. длина резки: | 1000/1500/2000/3000 | Диаметр расточки шпинделя: | Φ100 |
| Выделить |
HTC63n Горизонтальный наклонный лестничный токарный стан,Склоненный кроватный центр обработки металла с помощью ЦСК,Тяжелая горизонтальная станковая станка с ЧПУ |
||
Описание продукта
Описание продукта:
Характеристики продукта:

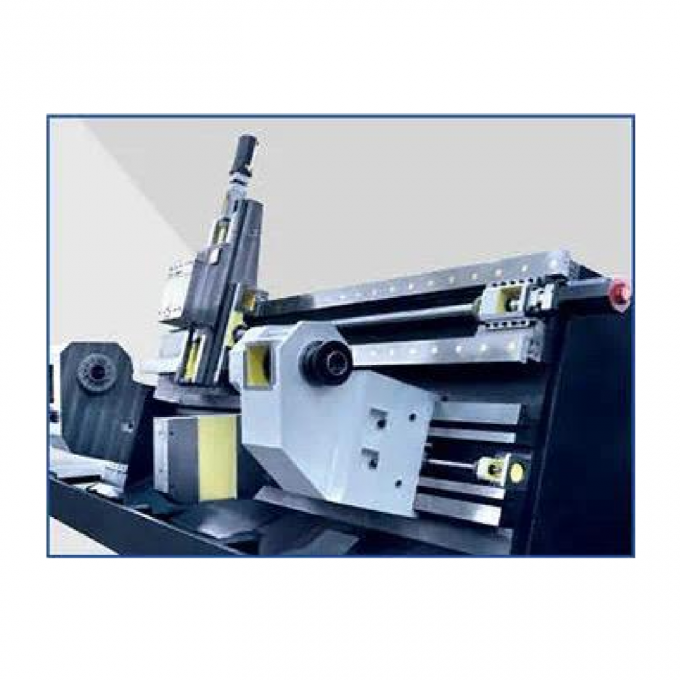

метод, который эффективно устраняет вибрации во время работы и резки машины, повышает надежность и легко
поддерживать, позволяя клиентам получать долговечное и стабильное качество обработки.
|
Положение
|
ЕДИНСТВО
|
Серия HTC63n
|
|
Макс. Повернись на кровать.
|
мм
|
Φ850/Φ850/Φ850/Φ820
|
|
Макс. Перевернись.
|
мм
|
Φ630
|
|
Максимальный диаметр резки (диск/остров)
|
мм
|
Φ750/Φ630
|
|
Максимальная длина резки
|
мм
|
1000/1500/2000/3000
|
|
Диаметр отверстия шпинделя
|
мм
|
Φ130
|
|
Форма носа шпинделя
|
|
A2-11
|
|
Максимальный диаметр через бар
|
мм
|
Φ85 (с гидравлическим полом)
|
|
Основная мощность двигателя (непрерывная / 30 мин)
|
КВ
|
22/30
|
|
Диапазон скорости вращения шпинда / Максимальный выходной крутящий момент
|
r/min
|
(механический 2-ступенчатый) 20~2000 / 950
|
|
Диаметр ключа
|
дюйм
|
15 ¢
|
|
Максимальное движение оси X
|
мм
|
410
|
|
Максимальное движение оси Z
|
мм
|
1050/1550/2050/3050
|
|
Быстрая скорость (ось X)
|
м/мин
|
12/12/12
|
|
Быстрая скорость (ось Z)
|
м/мин
|
15/15/12
|
|

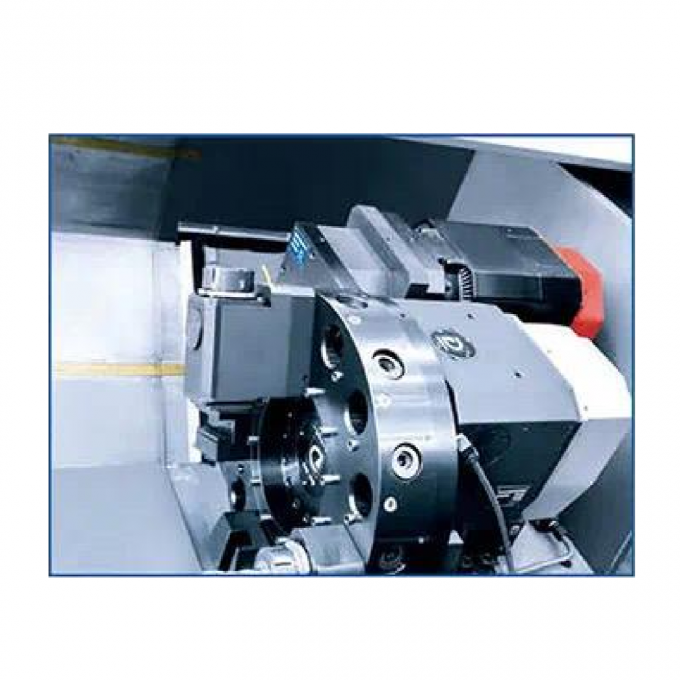

Форма инструментальной башни
|
|
Горизонтальная 12-позиционная башня
|
|
Размер ствола инструмента
|
мм
|
32х32
|
|
Диаметр ствола бурового инструмента
|
мм
|
Φ50/Φ40/Φ32/Φ25
|
|
Точность позиционирования (ось X)
|
мм
|
0.013
|
|
Точность позиционирования (ось Z)
|
мм
|
0.020/0.026/0.035/0.040
|
|
Точность перемещения (ось X)
|
мм
|
0.006
|
|
Точность перемещения (ось Z)
|
мм
|
0.008/0.010/0.013/0.016
|
|
Точность обработки
|
|
IT6
|
|
Макс. масса дисковой заготовки
|
в кг
|
500
|
|
Максимальная масса валовой заготовки
|
в кг
|
2000
|
|
масса машины
|
в кг
|
1400/1700/2000/2300/23000
|
|
Общие размеры машины (LxWxH)
|
мм
|
4900х2760х2630/5400х2825х2680/ 5900х2825х2680/6900х2825х2680
|
Применение в промышленности:

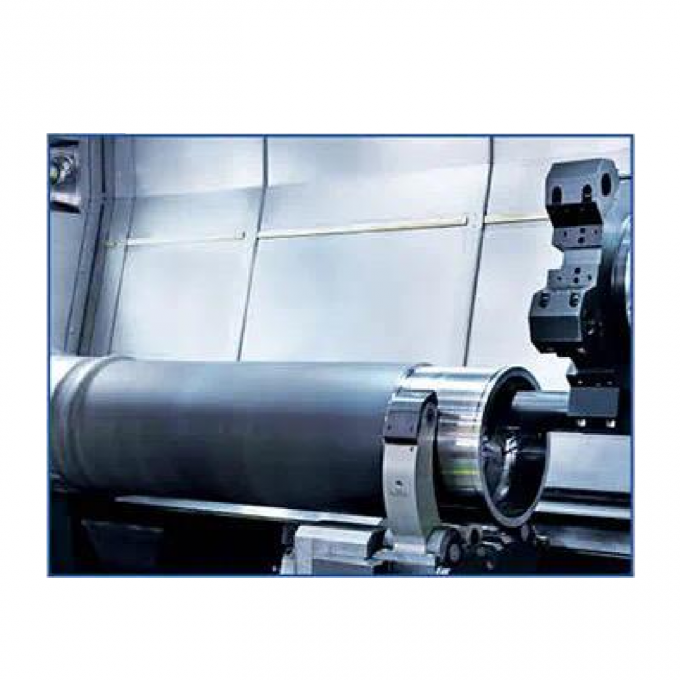

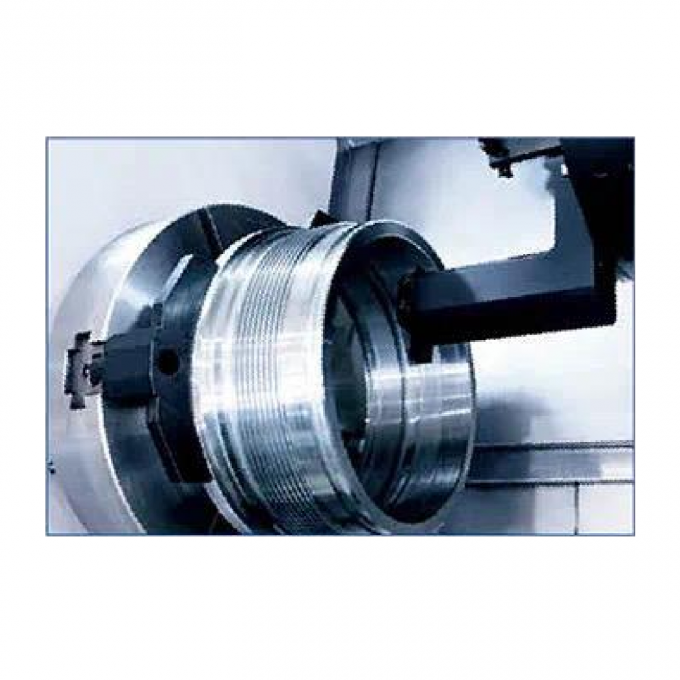

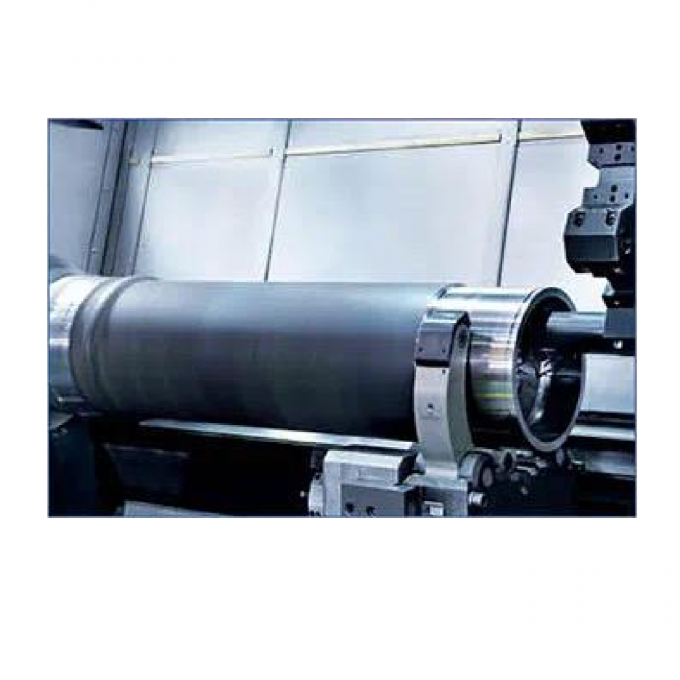

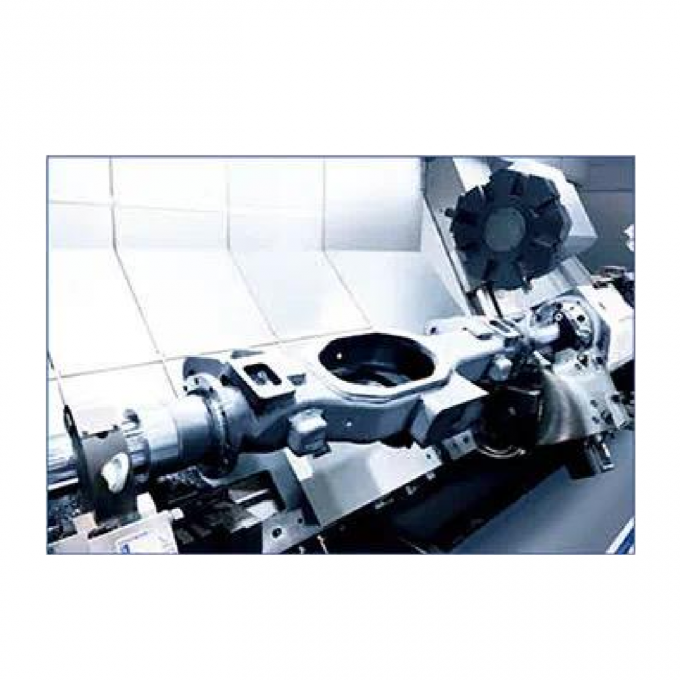

Пример заготовки: руководство рукава
Пример заготовки: средний цилиндр 500

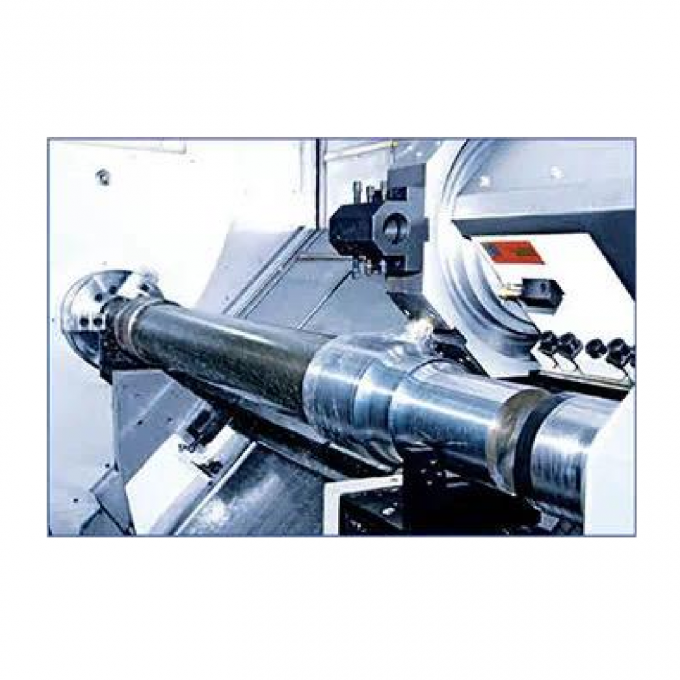

Пример заготовки: приводная ось
Пример заготовки: ось RE2B
Наше обслуживание:
1. Сборка и отладка перед доставкой
2Ответьте в течение 24 часов и продолжите решать проблему.
3. 1 год бесплатного ремонта (только без человеческих повреждений).
4Общее решение для хранения
◆ 30 лет + история НИОКР, компания основана в 1993 году
◆ высокотехнологичный производитель с исследовательскими и конструкторскими возможностями
◆ Устойчивая и зрелая система поставок
◆ Молодые продавцы и инженеры для мгновенного обслуживания ((24 часа в режиме онлайн)
◆ Усовершенствование механизма в соответствии с эргономикой и легким обслуживанием
◆ Наш принцип конструкции: простое обслуживание и установка, низкая стоимость обслуживания, не влияет на производство
Часто задаваемые вопросы
Вопрос 1.Вы торговая или производственная компания?
начиная с даты накладной машины.
Предпродажи:Соответствующие решения, планирование и проектирование;Сервис один на один
Послепродажное обслуживание: 7 дней 24 часа на линии, дистанционное руководство установкой, стыковка с клиентской программной системой
Проводится между заводами с полной производственной цепочкой, что является вашей наиболее надежной гарантией.
