Место происхождения:
Китай
Фирменное наименование:
SMTCL
Сертификация:
CE ISO certification
Номер модели:

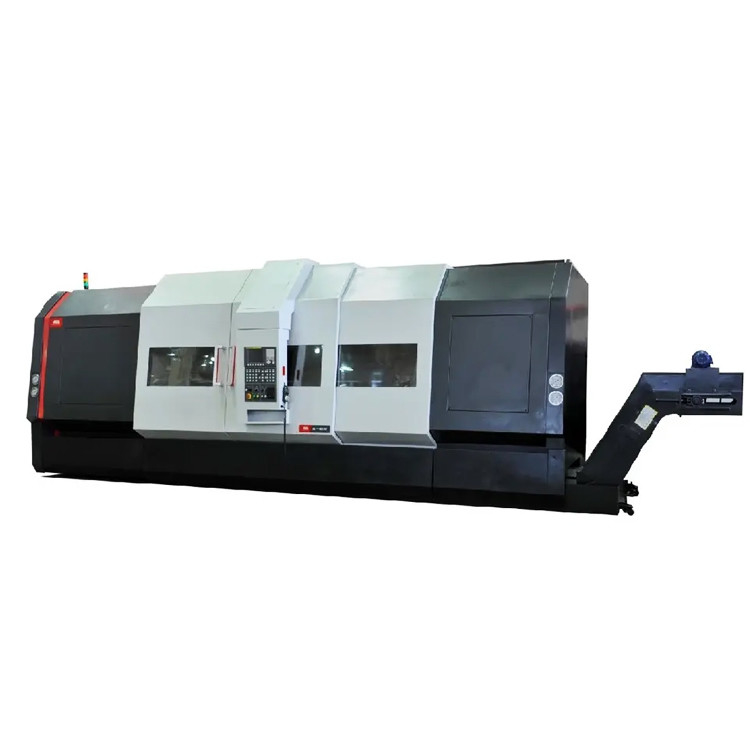

HTC 80n
Видео
Видео
Описание продукта:
Характеристики продукта:
|
Положение
|
ЕДИНСТВО
|
Серия HTC 80n
|
Серия HTC 80t
|
Серия HTC 80nm
|
|
Макс. Повернись на кровать.
|
мм
|
Φ1000/Φ1000/Φ1000/Φ970/Φ950
|
Φ950
|
Φ1000/Φ1000/Φ1000/Φ970/Φ950
|
|
Макс. Перевернись.
|
мм
|
Φ800
|
Φ800
|
Φ800
|
|
Максимальный диаметр резки (диск/остров)
|
мм
|
Φ800
|
Φ800
|
Φ800
|
|
Максимальная длина резки
|
мм
|
1000/1500/2000/3000/4000
|
1000/1500/2000/3000/3500
|
1000/1500/2000/3000/4000
|
|
Диаметр отверстия шпинделя
|
мм
|
Φ130
|
Φ130
|
Φ130
|
|
Форма носа шпинделя
|
|
A2-11
|
A2-11
|
A2-11
|
|
Максимальный диаметр через бар
|
мм
|
Φ115 (с гидравлическим полом)
|
Φ115 (с гидравлическим полом)
|
Φ115 (с гидравлическим полом)
|
|
Основная мощность двигателя (непрерывная / 30 мин)
|
КВ
|
30/37
|
30/37
|
30/37
|
|
Диапазон скорости вращения шпинда / Максимальный выходной крутящий момент
|
r/min
|
(механические 2 шага) 20 ~ 1200 / 2450
|
(механические 2 шага) 20 ~ 1200 / 2456
|
(механические 2 шага) 20 ~ 1200 / 2450
|
|
Диаметр ключа
|
дюйм
|
15 ¢
|
15 дюймов
|
15 ¢
|
|
Максимальное движение оси X
|
мм
|
410
|
410
|
410
|
|
Максимальное движение оси Z
|
мм
|
1050/1550/2050/3050/4050
|
1100/1600/2100/2600/3600
|
1050/1550/2050/3050/4050
|
|
Быстрая скорость (ось X)
|
м/мин
|
12/15;12/15;12/12;12/12;12/12
|
10/12
|
12/15;12/15;12/12;12/12;12/12
|
|

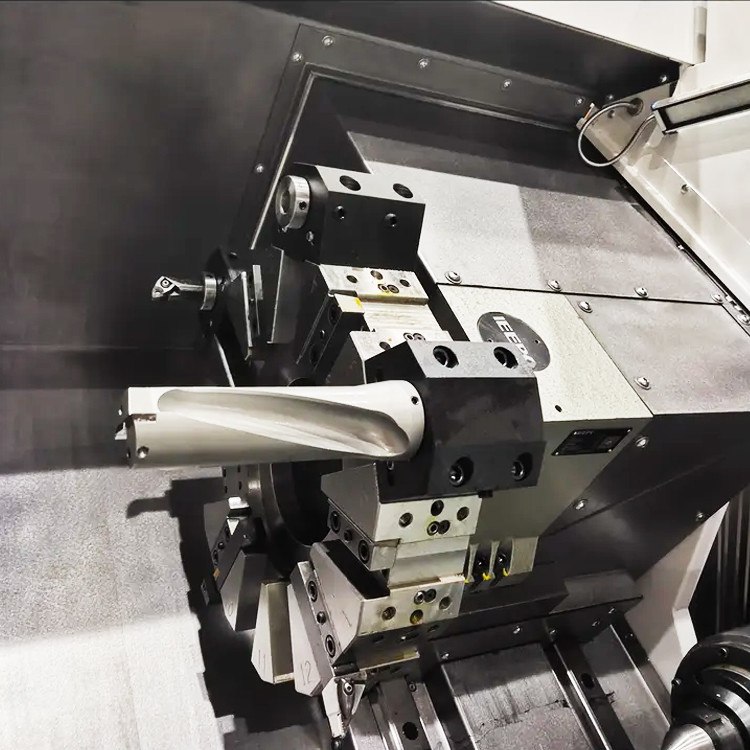

Форма инструментальной башни
|
|
Горизонтальная 12-позиционная башня
|
Горизонтальная 12-позиционная башня
|
Горизонтальная 12-позиционная башня
|
|
Размер ствола инструмента
|
мм
|
32X32 / Φ50
|
32×32/ Φ50
|
32×32/ Φ50
|
|
Точность позиционирования (ось X)
|
мм
|
0.013
|
0.013
|
0.013
|
|
Точность позиционирования (ось Z)
|
мм
|
0.020/0.026/0.035/0.040/0.048
|
0.020/0.022/0.03/0.04/0.044
|
0.020/0.026/0.035/0.040/0.048
|
|
Точность перемещения (ось X)
|
мм
|
0.006
|
0.006
|
0.006
|
|
Точность перемещения (ось Z)
|
мм
|
0.008/0.010/0.013/0.016/0.016
|
0.008/0.012/0.015/0.018/0.018
|
0.008/0.010/0.013/0.016/0.016
|
|
Точность обработки
|
|
IT6
|
IT6
|
IT6
|
|
Макс. масса дисковой заготовки
|
в кг
|
500
|
500
|
500
|
|
Максимальная масса валовой заготовки
|
в кг
|
2000
|
2000
|
2000
|
|
масса машины
|
в кг
|
14000/17000/20000/23000/30000
|
22000/25000/28000/32000/35000
|
14000/17000/20000/30000
|
|
Общие размеры машины (LxWxH)
|
мм
|
4900х2760х2630/5400х2825х2680/ 5900х2825х2680/6900х2825х2680
|
7400x2800x3130/7800x2800x313/ 8200x2800x3130/9000x2800x3130/9400x2800x3130
|
4900х2760х2630/5400х2825х2680/ 5900х2825х2680/6900х2825х2680
|
Применение в промышленности:
Наше обслуживание:
1. Сборка и отладка перед доставкой
2Ответьте в течение 24 часов и продолжите решать проблему.
3. 1 год бесплатного ремонта (только без человеческих повреждений).
4Общее решение для хранения
