SMTCL Тяжелая наклонная кровать CNC токарная машина HTC80 горизонтальная CNC токарная фрезерная машина
Название бренда:
SMTCL
Номер модели:
HTC 80n
Место происхождения:
Китай
Сертификация:
CE ISO certification
Минимальное количество заказа:
1
Возможность поставки:
50 наборов в месяц
Подробная информация о продукции
| Фирменное наименование: | SMTCL | Номер модели: | HTC 80n |
|---|---|---|---|
| Система управления ЧПУ: | GSK/FANUC/SIEMENS | ЧПУ или нет: | ЧПУ |
| Ключевое слово: | Поворачивая в центр, наклонный лестничный станковод | Приложение: | Многоцелевая обработка металлов |
| Максимум качаться по кровати: | Φ1000 | Максимальный режа диаметр: | Φ800 |
| Максимум. длина резки: | 1000/1500/2000/3000/4000 | Диаметр расточки шпинделя: | Φ130 |
| Выделить |
центр cnc поворачивая,Комбинация фрезеровщика станков с ЧПУ,Тяжелый горизонтальный наклонный лестничный токарный стан |
||
Описание продукта
Описание продукта:

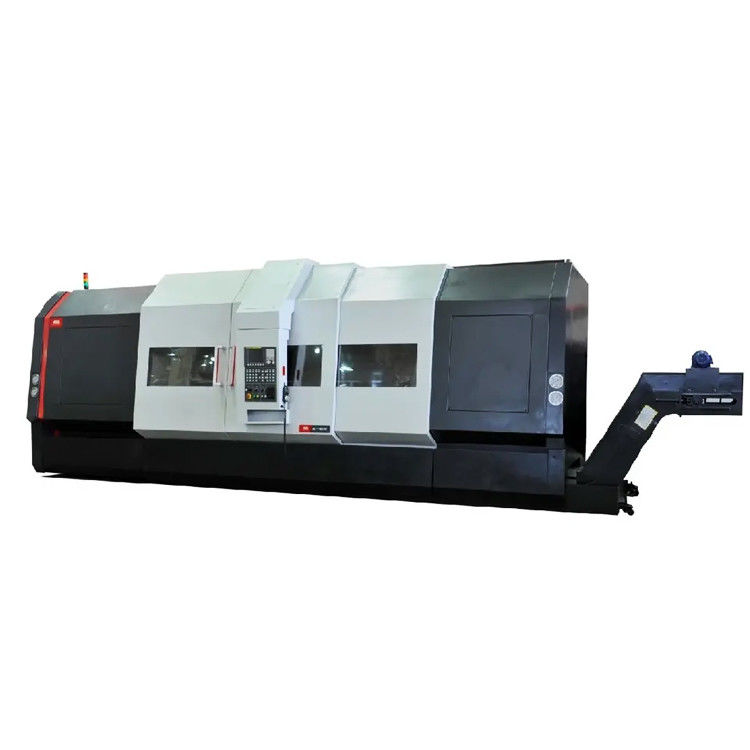

Наклонный кровать CNC токарный станк HTC 80 серии токарный фрезерный станк Комбо
HTC крупногабаритный серийный станковод является совершенно новым универсальным горизонтальным станком, разработанным и разработанным нашей фабрикой в соответствии с модульной идеей дизайна, которая в настоящее время продвинута в мире;45 ° высокой жесткости интегральный наклона кровать имеет стабильные характеристики и обеспечивает точность обработки и срок службы; с помощью анализа конечных элементов продукт реализует наиболее разумную структуру; модулированная комбинация легко реализует 3-осевую и 4-осевую конфигурацию и функцию.Горизонтальная интегральная наклонная кровать серии HTC 80, принимает внутреннюю ребер-образную компоновку, широкую отличную стойкость к искривлению CNC токарный станк принимает 45°(75° является необязательным смолой связаны песком методом литья, направляющая поверхность рельса,высокая общая жесткость и преимущество гладкого удаления щелочей. для частичных моделей) имеет разумную кровать и особенности.
Характеристики продукта:
A:Высокая жесткость

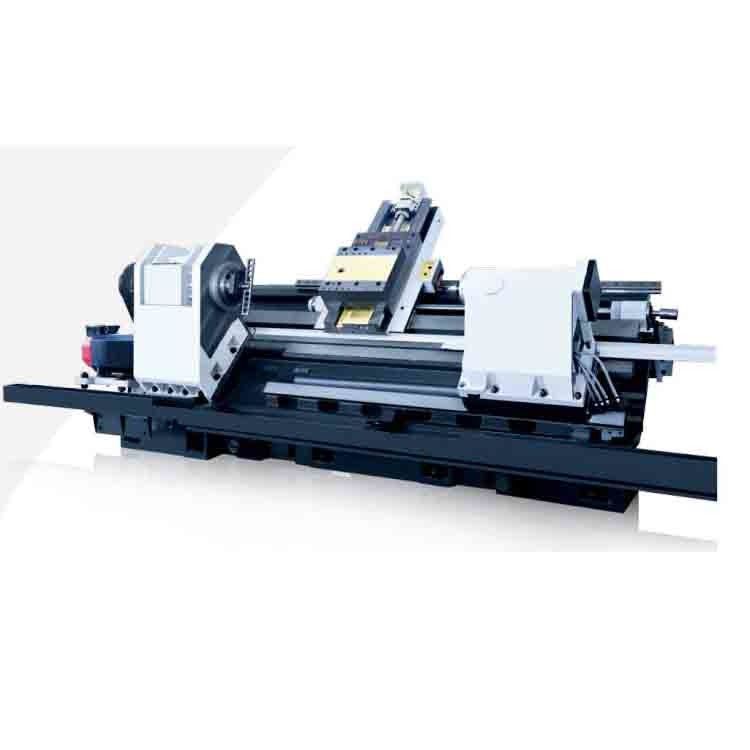

Он принимает 45° и 75° высокой жесткости интегрального наклонного кровать, и все литья оптимизированы конечным элементом
метод, который эффективно устраняет вибрации во время работы и резки машины, повышает надежность и легко
поддерживать, позволяя клиентам получать долговечное и стабильное качество обработки.
метод, который эффективно устраняет вибрации во время работы и резки машины, повышает надежность и легко
поддерживать, позволяя клиентам получать долговечное и стабильное качество обработки.
B:высокая точность
Все части станка используют точные шлифовальные детали от известных производителей в стране и за рубежом.Современный конструктивный дизайн и идеальные меры процесса делают общую планировку компактной, гармоничная и хорошая жесткость, обеспечивающая высокую точность обработки и долгосрочное сохранение точности.
С: Приятно
Дополнительный механический инструмент с наклоном 75°, оборудованный вертикальной и горизонтальной центральной рамой, центр шпинделя находится ближе к оператору.который удобен для погрузки и разгрузки запчастей и удаления щелчков.
Конфигурация D:rich
Машина может быть сконфигурирована с различными модулями для удовлетворения различных потребностей клиентов.с богатой конфигурацией и высокой производительностью.
Параметры продукта:
|
Положение
|
ЕДИНСТВО
|
Серия HTC 80n
|
Серия HTC 80t
|
Серия HTC 80nm
|
|
Макс. Повернись на кровать.
|
мм
|
Φ1000/Φ1000/Φ1000/Φ970/Φ950
|
Φ950
|
Φ1000/Φ1000/Φ1000/Φ970/Φ950
|
|
Макс. Перевернись.
|
мм
|
Φ800
|
Φ800
|
Φ800
|
|
Максимальный диаметр резки (диск/остров)
|
мм
|
Φ800
|
Φ800
|
Φ800
|
|
Максимальная длина резки
|
мм
|
1000/1500/2000/3000/4000
|
1000/1500/2000/3000/3500
|
1000/1500/2000/3000/4000
|
|
Диаметр отверстия шпинделя
|
мм
|
Φ130
|
Φ130
|
Φ130
|
|
Форма носа шпинделя
|
|
A2-11
|
A2-11
|
A2-11
|
|
Максимальный диаметр через бар
|
мм
|
Φ115 (с гидравлическим полом)
|
Φ115 (с гидравлическим полом)
|
Φ115 (с гидравлическим полом)
|
|
Основная мощность двигателя (непрерывная / 30 мин)
|
КВ
|
30/37
|
30/37
|
30/37
|
|
Диапазон скорости вращения шпинда / Максимальный выходной крутящий момент
|
r/min
|
(механические 2 шага) 20 ~ 1200 / 2450
|
(механические 2 шага) 20 ~ 1200 / 2456
|
(механические 2 шага) 20 ~ 1200 / 2450
|
|
Диаметр ключа
|
дюйм
|
15 ¢
|
15 дюймов
|
15 ¢
|
|
Максимальное движение оси X
|
мм
|
410
|
410
|
410
|
|
Максимальное движение оси Z
|
мм
|
1050/1550/2050/3050/4050
|
1100/1600/2100/2600/3600
|
1050/1550/2050/3050/4050
|
|
Быстрая скорость (ось X)
|
м/мин
|
12/15;12/15;12/12;12/12;12/12
|
10/12
|
12/15;12/15;12/12;12/12;12/12
|
|
Форма инструментальной башни
|
|
Горизонтальная 12-позиционная башня
|
Горизонтальная 12-позиционная башня
|
Горизонтальная 12-позиционная башня
|
|
Размер ствола инструмента
|
мм
|
32X32 / Φ50
|
32×32/ Φ50
|
32×32/ Φ50
|
|
Точность позиционирования (ось X)
|
мм
|
0.013
|
0.013
|
0.013
|
|
Точность позиционирования (ось Z)
|
мм
|
0.020/0.026/0.035/0.040/0.048
|
0.020/0.022/0.03/0.04/0.044
|
0.020/0.026/0.035/0.040/0.048
|
|
Точность перемещения (ось X)
|
мм
|
0.006
|
0.006
|
0.006
|
|
Точность перемещения (ось Z)
|
мм
|
0.008/0.010/0.013/0.016/0.016
|
0.008/0.012/0.015/0.018/0.018
|
0.008/0.010/0.013/0.016/0.016
|
|
Точность обработки
|
|
IT6
|
IT6
|
IT6
|
|
Макс. масса дисковой заготовки
|
в кг
|
500
|
500
|
500
|
|
Максимальная масса валовой заготовки
|
в кг
|
2000
|
2000
|
2000
|
|
масса машины
|
в кг
|
14000/17000/20000/23000/30000
|
22000/25000/28000/32000/35000
|
14000/17000/20000/30000
|
|
Общие размеры машины (LxWxH)
|
мм
|
4900х2760х2630/5400х2825х2680/ 5900х2825х2680/6900х2825х2680
|
7400x2800x3130/7800x2800x313/ 8200x2800x3130/9000x2800x3130/9400x2800x3130
|
4900х2760х2630/5400х2825х2680/ 5900х2825х2680/6900х2825х2680
|
Применение в промышленности:
Пример заготовки: руководство рукава
Модель обработки: HTC50t Материал заготовки: 27SiMn Линейная скорость: 120-180m/min Скорость подачи: 0,1-8mm/r (включая нить) Эффективность обработки: 26 минут
Пример заготовки: средний цилиндр 500
Модель обработки: HTC63350t Материал заготовки: 27SiMn Линейная скорость: 120-180m/min Скорость подачи: 02-10mm/r (включая нить) Эффективность обработки: 75 минут
Пример заготовки: приводная ось
Модель обработки: CQ850n Материал заготовки: 40Cr Линейная скорость: 150-180m/min Скорость подачи: 0,1-0,3mm/r Эффективность обработки: 12 минут
Пример заготовки: ось RE2B
Модель обработки: HTC63n (двойная башня) Материал заготовки: 35CrMo Линейная скорость: 150-260m/min Скорость подачи: 0.2-0.5mm/r (включая нить) Эффективность обработки: 39 минут.
Наше обслуживание:
Убедитесь, что вы получите высококачественную машину
1Все детали должны быть проверены.
2Более 100 производственных процессов
3Более 200 пунктов проверки
4Обработка образцов каждой машины
5. 72 часа пробной работы до доставки
Почему выбирать нас:
◆ Высочайшее качество, требования клиентов на первом месте
◆ 30 лет + история НИОКР, компания основана в 1993 году
◆ высокотехнологичный производитель с исследовательскими и конструкторскими возможностями
◆ Устойчивая и зрелая система поставок
◆ Молодые продавцы и инженеры для мгновенного обслуживания ((24 часа в режиме онлайн)
◆ Усовершенствование механизма в соответствии с эргономикой и легким обслуживанием
◆ Наш принцип конструкции: простое обслуживание и установка, низкая стоимость обслуживания, не влияет на производство
◆ 30 лет + история НИОКР, компания основана в 1993 году
◆ высокотехнологичный производитель с исследовательскими и конструкторскими возможностями
◆ Устойчивая и зрелая система поставок
◆ Молодые продавцы и инженеры для мгновенного обслуживания ((24 часа в режиме онлайн)
◆ Усовершенствование механизма в соответствии с эргономикой и легким обслуживанием
◆ Наш принцип конструкции: простое обслуживание и установка, низкая стоимость обслуживания, не влияет на производство
О нас:
Добро пожаловать к нам!
Shanghai HD M&E Tech Co., Ltd находится в Шанхае, Китай. Мы специализируемся на CNC-токарном станке, вертикальном обрабатывающем центре, горизонтальном обрабатывающем центре, портальном обрабатывающем центре, пятиосновом обрабатывающем центре,станции по обработке и различные другие станции с ЧПУУ нас более 200 видов станков. Качество и технологии продукции достигли международного уровня.
Наша фабрика имеет более чем 80-летнюю историю производства станков-инструментов.Они были одним из лидеров китайской промышленности станков и крупнейшего производства станков в КитаеПродукция изделий из станков-инструментов охватывает автомобили, авиацию, новую энергетику, строительную технику, корабли, насосные клапаны, подшипники, 3C-электронику, формы и другие отрасли.Мы берем на себя миссию предоставления инструментальных машин с ведущей технологией, высокое качество и хорошее обслуживание наших клиентов по всему миру!
Наш завод:
Выставка:
Часто задаваемые вопросы
Вопрос 1.Вы торговая или производственная компания?
Мы производственная компания.
Вопрос 2: Какие основные продукты вашей компании?
Мы специализируемся на всех видах машин, таких как CNC-вертикальный стан, CNC-фрезерная машина, вертикальный стан, обычный стан, буровая машина, радиальная буровая машина и так далее.
Q3. Можете ли вы предоставить индивидуальную машину или SPM (Машину специального назначения)?
Да, мы предоставляем умные решения CNC для наших клиентов с целью повышения эффективности.
Вопрос 4: Каковы ваши гарантийные условия?
Мы будем поставлять замену дефектных деталей в течение 12 месяцев, начиная с даты налога на машину.
Вопрос 5: Какие услуги?
Предпродажи:Соответствующие решения, планирование и проектирование;Сервис один на один
Послепродажное обслуживание: 7 дней 24 часа на линии, дистанционное руководство установкой, стыковка с клиентской программной системой
Предпродажи:Соответствующие решения, планирование и проектирование;Сервис один на один
Послепродажное обслуживание: 7 дней 24 часа на линии, дистанционное руководство установкой, стыковка с клиентской программной системой
Вопрос 6: Почему вы выбрали вашу компанию?
Продукция от разработки, проектирования, производства, сборки всего производственного процесса
Проводится между заводами с полной производственной цепочкой, что является вашей наиболее надежной гарантией.
Проводится между заводами с полной производственной цепочкой, что является вашей наиболее надежной гарантией.
Q7: Может ли ваша компания отправить технический персонал в нашу компанию и направить наших рабочих за границу?
Когда машины прибывают на место установки покупателя, мы можем своевременно отправить инженеров-механиков и инженеров-электриков для установки в соответствии с графиком покупателя.Все это можно процитировать и перечислить в контрактеПродавец будет сотрудничать с покупателем для оформления визы и подготовки к установке до выезда за границу.
Вопрос 8: Каковы условия оплаты?
T/T 30% первоначальный платеж при заказе, 70% остаток перед отправкой.
