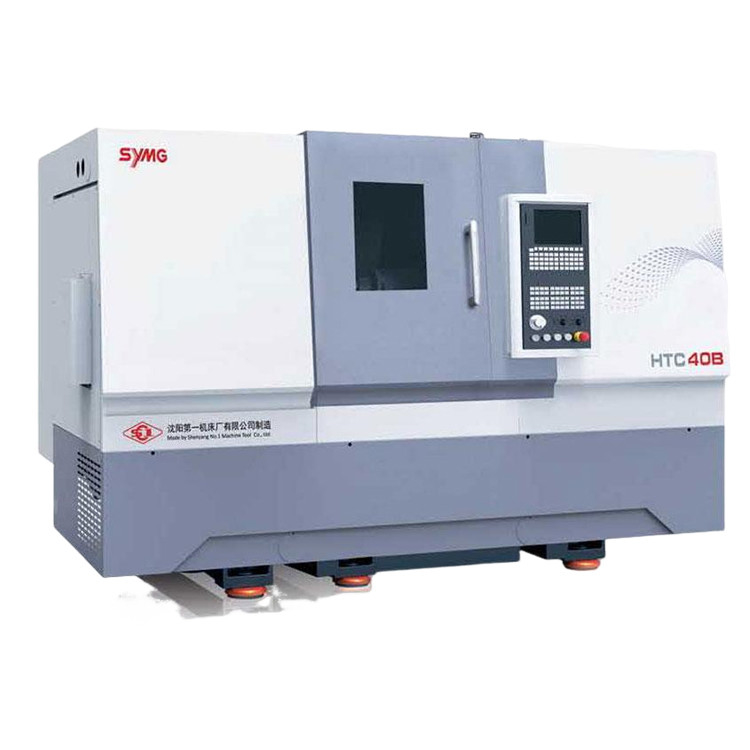

SMTCL наклонное ложе CNC токарный станок HTC40B Металлический CNC токарный станок
Подробная информация о продукции
| Фирменное наименование: | SMTCL | Номер модели: | HTC 40B500 |
|---|---|---|---|
| ЧПУ или нет: | ЧПУ | Ключевое слово: | Токарный станок CNC кровати скоса |
| Максимальная вращаемая длина (мм): | 500 | Максимальная скорость шпинделя (rp.m): | 3500 r.p.m |
| Проезд (ось X) ((мм): | 200 | Проезд (ось Z) ((мм): | 550 |
| Максимальный диаметр поворота: | Φ400 | Максимальная длина поворота: | 500 |
| Максимальное колебание над кроватью: | Φ600 | Максимальный поворот по слайду: | Φ320 |
| Выделить |
Склонное легло CNC-вертового станка HTC40B500,Металлическая фрезерная машина с цепным приводом с ЧПУ,Токарный станок CNC кровати скоса |
||
Описание продукта
Описание продукта:

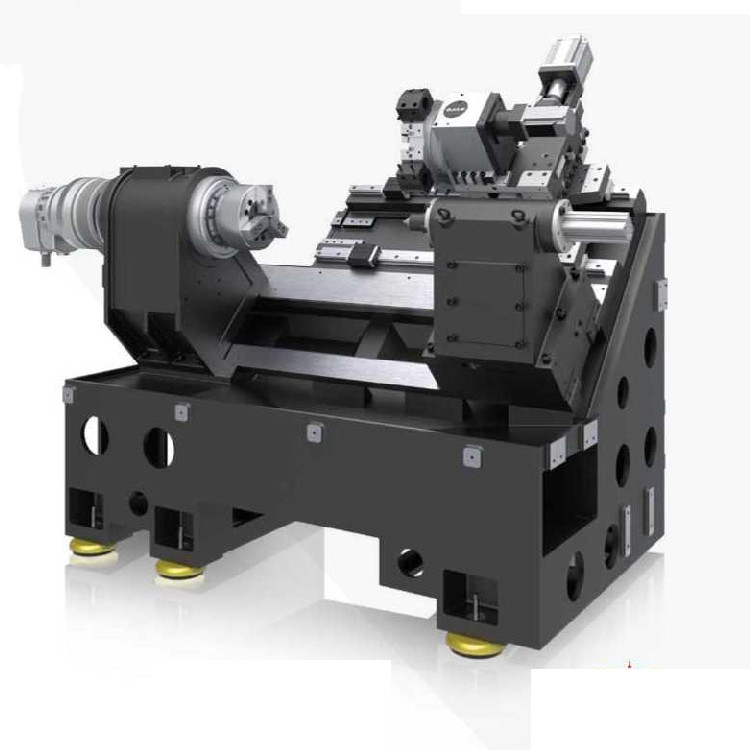

Серия HTC 40BТокарный станок с ЧПУ с наклонной станиной в основном используется для обработки внутренних и наружных цилиндрических поверхностей, внутренних и наружных конических поверхностей с произвольным углом конуса, сложных вращающихся внутренних и наружных поверхностей, а также цилиндрических и конических резьб деталей типа вала или дисковых деталей, а также может использоваться для нарезания канавок, сверления, развертывания, зенкерования и расточки.
Особенности продукта:
1, Увеличение крутящего момента шпинделя, увеличение спецификации подшипника, обеспечение большей мощности и жесткости, шпиндель A2-8
телескопической втулкой, ручной блокировкой, хорошей жесткостью.
|
Элементы
|
Единица измерения
|
HTC40B/500
|
HTC40B/1000
|
|
|
Максимальный диаметр качания над станиной
|
мм
|
Φ600
|
Φ560
|
|
|
Максимальная длина резания
|
мм
|
500
|
970
|
|
|
Максимальный диаметр резания
|
мм
|
400
|
400
|
|
|
Максимальный диаметр качания над суппортом
|
мм
|
Φ320
|
Φ350
|
|
|
Носок шпинделя
|
мм
|
A2-8
|
A2-8
|
|
|
Диаметр отверстия шпинделя
|
мм
|
Φ80
|
Φ80
|
|
|
Диаметр максимального проходного прутка
|
мм
|
Φ65
|
Φ65
|
|
|
Диапазон скоростей шпинделя
|
об/мин
|
50-3500
|
50-4000
|
|
|
Максимальный выходной крутящий момент шпинделя
|
Нм
|
245
|
177
|
|
|
Главный двигатель
|
кВт
|
15/11
|
15/11
|
|
|
Диаметр патрона
|
дюйм
|
10'' 10''
|
8''
|
|
|
Скорость быстрого перемещения по оси X
|
м/мин
|
30
|
30
|
|
|
Скорость быстрого перемещения по оси Z
|
м/мин
|
30
|
30
|
|
|
Ход по оси X
|
мм
|
200
|
200
|
|
|
Ход по оси Z
|
мм
|
550
|
1050
|
|
|

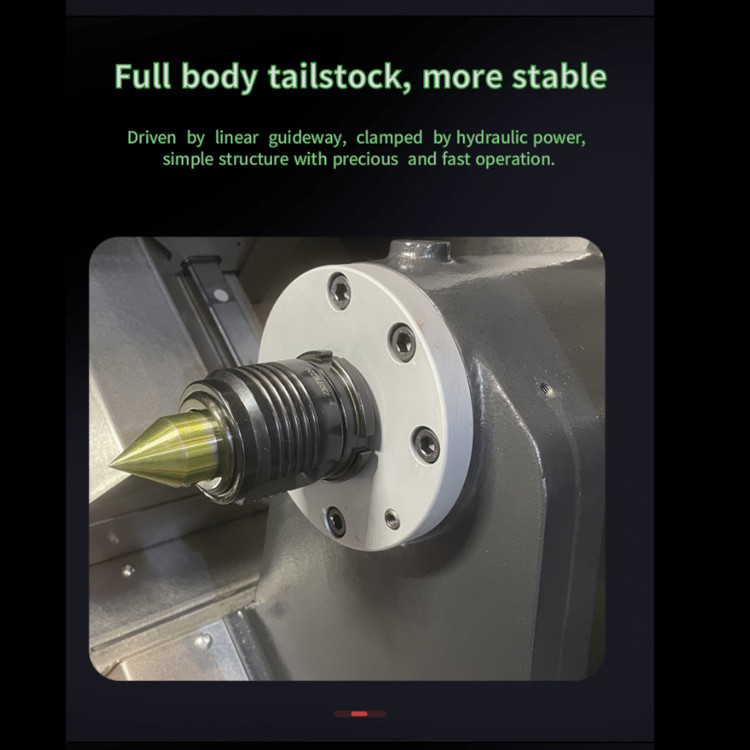

Ход задней бабки
|
мм
|
100
|
100
|
|
|
Конусность шпинделя задней бабки
|
Морзе
|
5#
|
4#
|
|
|

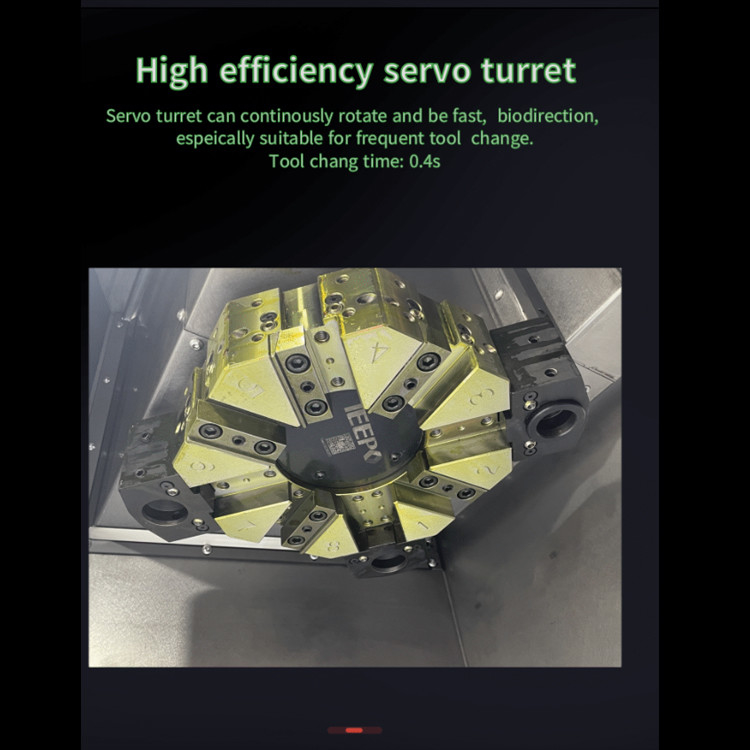

Стандартная форма держателя инструмента
|
мм
|
Горизонтальная 8-позиционная
|
Горизонтальная 8-позиционная
|
|
|
Наружный нож
|
мм
|
25×25
|
25×25
|
|
|
Диаметр расточного стержня
|
мм
|
Φ40/Φ32/Φ25/Φ20
|
Φ40/Φ32/Φ25/Φ20
|
|
|
Грузоподъемность (дисковый тип)
|
кг
|
200
|
200
|
|
|
Грузоподъемность (детали вала)
|
кг
|
500
|
500
|
|
|
Вес станка
|
кг
|
4200
|
4650
|
|
|
Внешний вид станка
|
Длина × ширина × высота
|
2700×1900×2100
|
3570×1860×1850
|
|
Применение в промышленности:
Образцы заготовок
Наш сервис:
Гарантия получения высококачественного станка
1. Каждая деталь должна быть проверена
4. Обработка образцов каждого станка
5. 72 часа пробного запуска перед доставкой
◆ 30+ лет истории исследований и разработок, компания основана в 1993 году
◆ Высокотехнологичный производитель с возможностями исследований и проектирования
◆ Стабильная и зрелая система поставок
◆ Молодые активные продавцы и инженеры для мгновенного обслуживания (24 часа онлайн)
◆ Модернизация механизма в соответствии с эргономикой и простотой обслуживания
◆ Наш принцип проектирования конструкции: простота обслуживания и установки, низкая стоимость обслуживания, не влияет на производство
FAQ:
Q1. Вы торговая компания или производственная компания?
начиная с даты коносамента станка.
Предпродажное обслуживание: Индивидуальные решения, планирование и проектирование; Индивидуальное обслуживание
Послепродажное обслуживание: 7 дней 24 часа онлайн-обслуживание, удаленное руководство по установке, стыковка с системой программного обеспечения клиента
осуществляется между заводами с полной производственной цепочкой, что является вашей самой надежной гарантией.
