CNC-вертовой станц 3 оси вертовой фрезерной машины Комбо T5.2-1000Q FANUC SMTCL наклонный ложак CNC-вертовой станц
Подробная информация о продукции
| Фирменное наименование: | SMTCL | Номер модели: | T5.2-1000Q |
|---|---|---|---|

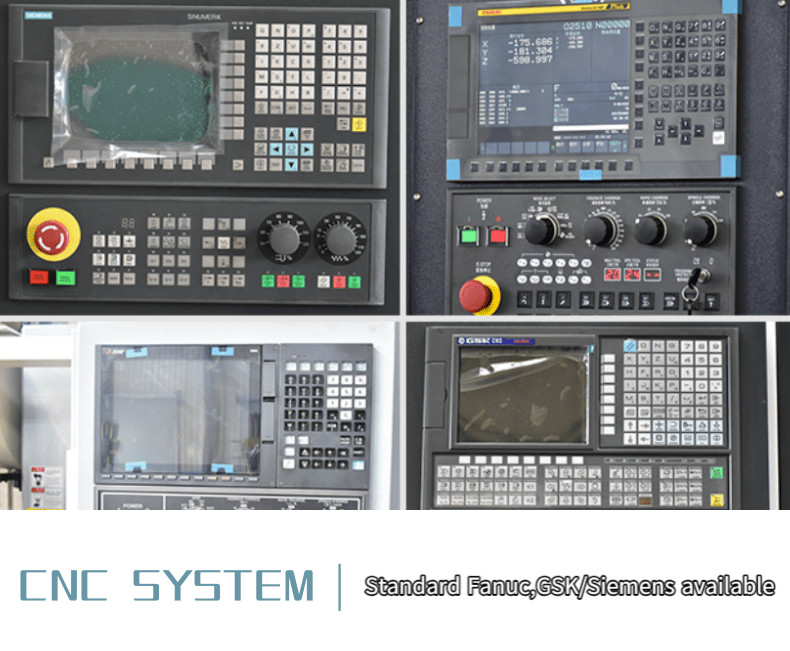

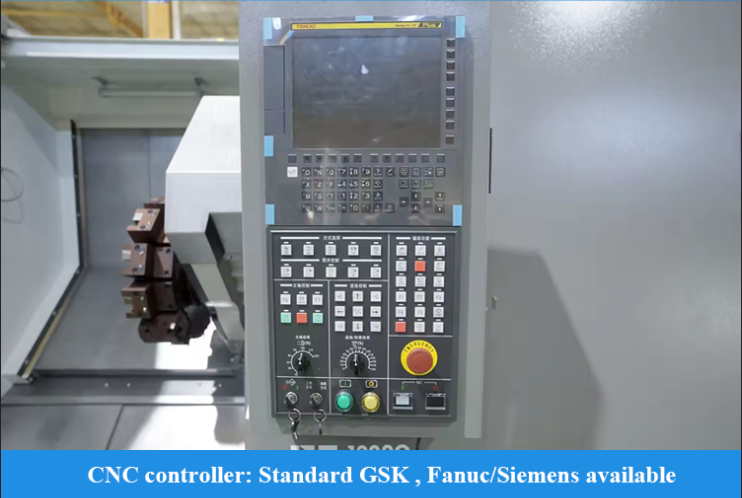

| Система управления ЧПУ: | GSK/FANUC/SIEMENS | ЧПУ или нет: | Сжигание |
| Ключевое слово: | Склонная кровать цепной станки CNC | Максимум качаться по кровати: | Φ560 |
| Макс. Повернись на слайд: | Φ350 | Максимальная длина: | 1000 мм |
| Путешествие (ось X): | 200 мм | Путешествие (ось Z): | 1050 мм |
| Быстрый ход X/Z: | 30 м/мин | Максимум Скорость шпинделя: | 4500 r.p.m |
| Станции инструментального поста: | Горизонтальная 8-станционная сервобашня | ||
| Выделить |
3-осевой CNC-вертовой станк,Токарный станок CNC кровати скоса,КПК-изготовитель FANUC |
||
Описание продукта
Описание продукта:

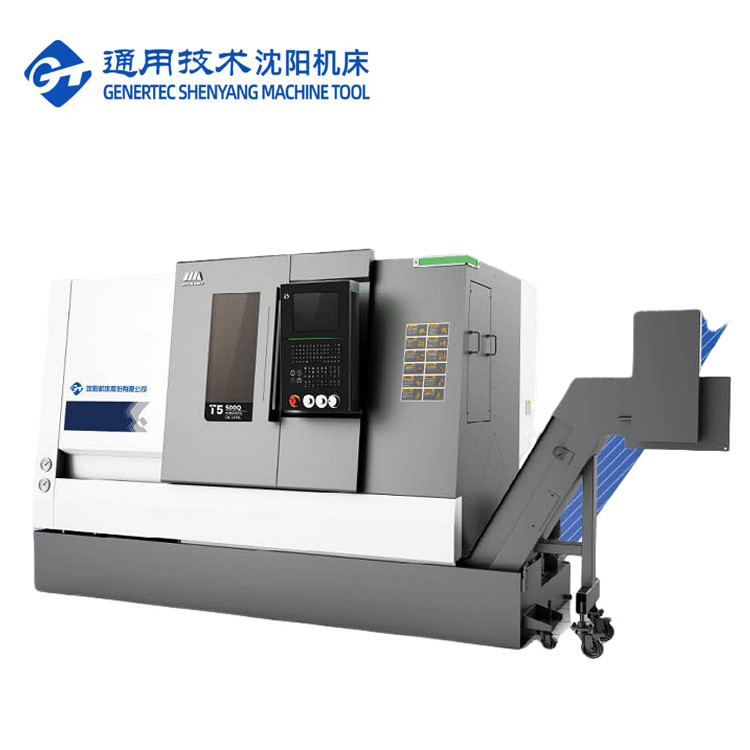

Токарный станок с ЧПУ SMTCL FANUC 3-осевой токарно-фрезерный станок Комбо T5.2-1000Q Наклонный станок с ЧПУ

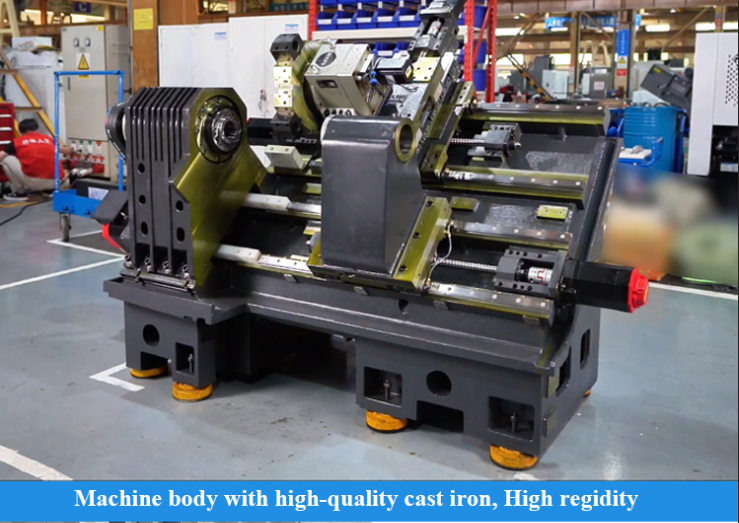

Горизонтальный токарный станок с ЧПУ серии T5.2-1000Q, сочетающий в себе технологию интеллектуального управления и передовые технологии производства, обладает высокой точностью, высокой эффективностью и высокой жесткостью резания. Программное обеспечение для анализа методом конечных элементов используется для оптимизации конструкции, анализа распределения точек напряжения, уменьшения деформации деталей и достижения оптимальной структуры всей машины. Основные отливки изготовлены из высокопрочных чугунных материалов, что обеспечивает минимизацию вибрации во время процесса резания и улучшает точность обработки и стабильность резания.
Особенности продукта:
1, Высокая точность
|
Элемент
|
Единица измерения
|
T5.2-1000Q
|
Примечания
|
|
|
Макс. диаметр точения
|
мм
|
360
|
|
|
|
Макс. длина точения
|
мм
|
1000
|
Изменение параметров различных приспособлений
|
|
|
Макс. диаметр над станиной
|
мм
|
Φ560
|
|
|
|
Макс. диаметр над суппортом
|
мм
|
Φ350
|
|
|
|

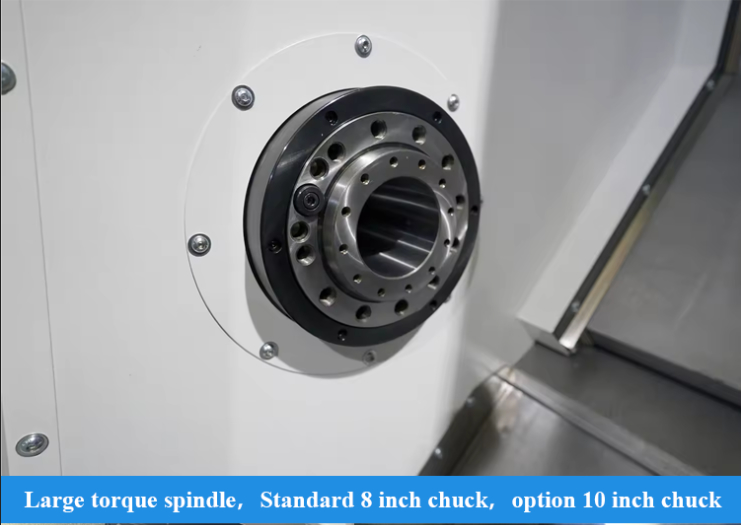

Шпиндель
|
Тип шпиндельного носа
|
|
A2-6
|
|
|
Внутренний диаметр переднего подшипника
|
мм
|
Φ100
|
|
|
|
Конус шпиндельного отверстия
|
|
1:20；Φ70
|
|
|
|
Отверстие шпинделя
|
мм
|
Φ65
|
|
|
|
Макс. диаметр проходного прутка
|
мм
|
Φ50
|
|
|
|

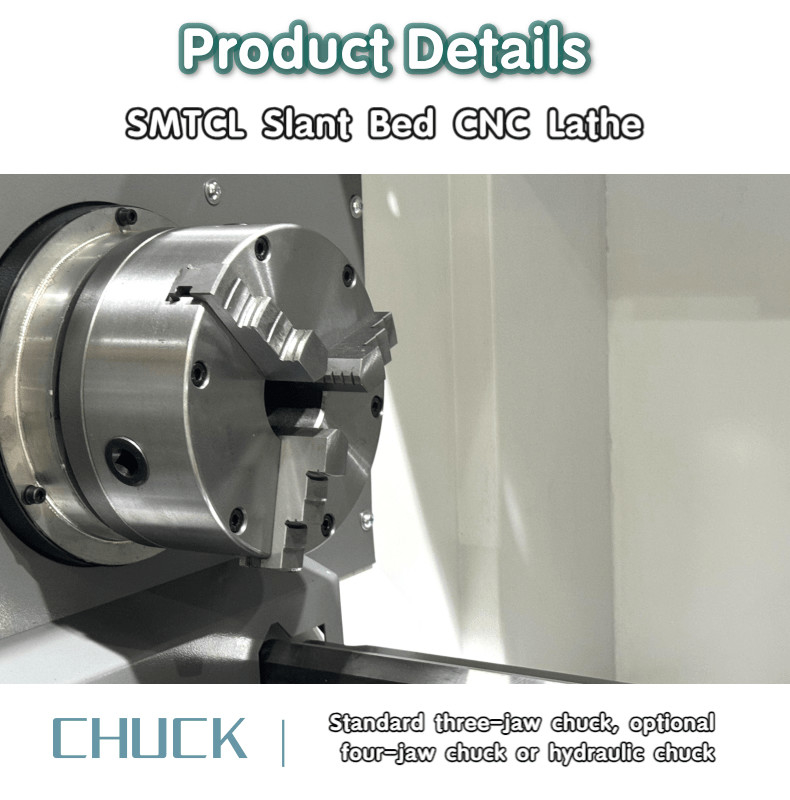

Стандартный диаметр патрона
|
дюйм
|
8
|
|
|
|
Макс. скорость шпинделя
|
об/мин
|
4500
|
В зависимости от ограничений патрона и приспособления
|
|
|
Номинальный крутящий момент шпинделя
|
Нм
|
136(769 об/мин)
|
|
|
|
Макс. крутящий момент шпинделя
|
Нм
|
245(576 об/мин)
|
|
|
|
Выходная мощность главного двигателя непрерывно / 30 минут
|
кВт
|
11/15
|
Механический шпиндель
|
|
|
Две оси
|
Быстрый ход по осям X/Z
|
м/мин
|
30
|
|
|
Ход по оси X
|
мм
|
200 |
|
|
|
Ход по оси Z
|
мм
|
1050 |
|
|
|

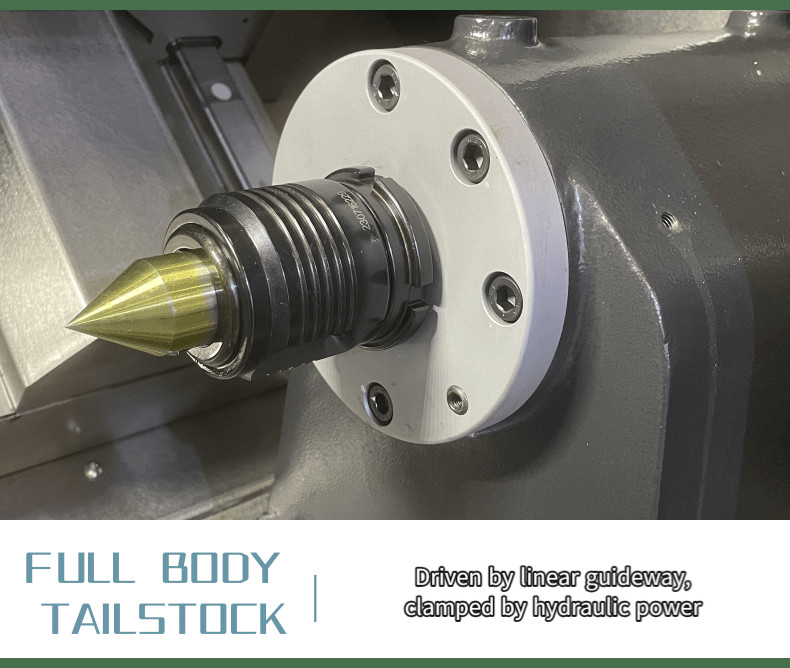

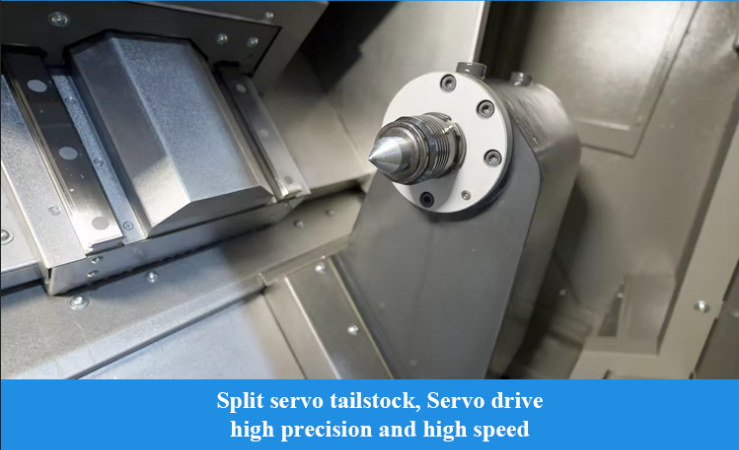

Задняя бабка
|
Ход задней бабки
|
мм
|
950 |
|
|
Конус пиноли задней бабки
|
Морзе
|
MT-5
|
|
|
|

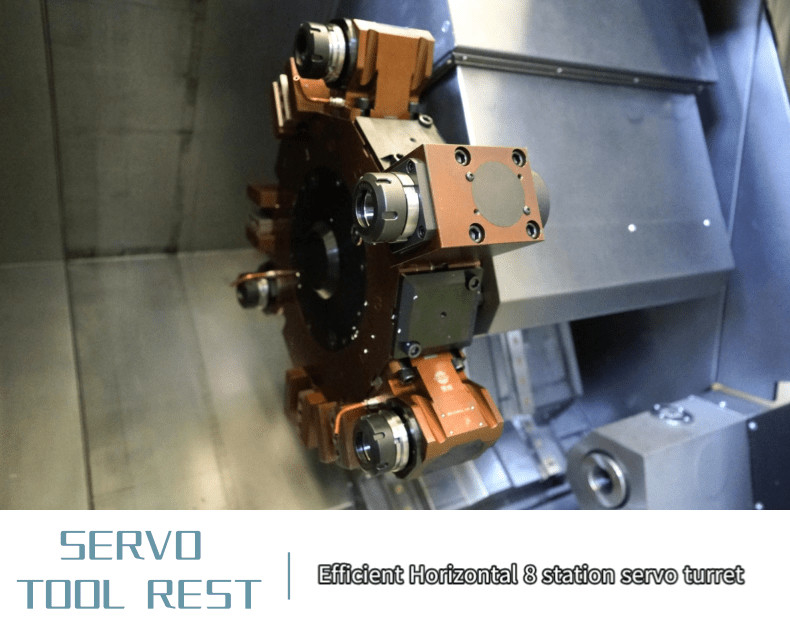

Револьверная головка
|
Форма револьверной головки
|
|
Горизонтальная 8-позиционная сервоприводная револьверная головка
|
|
|
Высота центра револьверной головки
|
мм
|
80 |
|
|
|
Точность повторного позиционирования при повороте револьверной головки
|
сек.
|
±1.6
|
|
|
|
Возможность выбора резца поблизости
|
|
да
|
|
|
|
Другое
|
Расстояние от центра шпинделя до основания станины
|
мм
|
1015
|
|
|
Вес станка нетто
|
кг
|
4750
|
|
|
|
Общая потребляемая мощность
|
кВА
|
27
|
|
|
|
Габаритные размеры (длина X ширина X высота)
|
мм
|
3620×1890×1900
|
Общий размер
|
|
Применение в промышленности:
НАШ СЕРВИС:
1. Сборка и отладка перед поставкой
2. Ответ в течение 24 часов и решение проблемы.
3. 1 год бесплатного гарантийного обслуживания (только при отсутствии повреждений, вызванных человеком).
4. Предоставление комплексного складского решения
◆ 30+ лет истории исследований и разработок, компания основана в 1993 году
◆ Высокотехнологичный производитель с возможностями исследований и проектирования
◆ Стабильная и зрелая система поставок
◆ Молодые активные продавцы и инженеры для мгновенного обслуживания (онлайн 24 часа)
◆ Модернизация механизма в соответствии с эргономикой и простотой обслуживания
◆ Наш принцип проектирования конструкции: простота обслуживания и установки, низкая стоимость обслуживания, не влияет на производство
FAQ:
Q1. Вы торговая компания или производственная компания?
начиная с даты коносамента станка.
Предпродажное обслуживание: Индивидуальные решения, планирование и проектирование; Индивидуальное обслуживание
Послепродажное обслуживание: 7 дней 24 часа онлайн-обслуживание, удаленное руководство по установке, стыковка с системой программного обеспечения клиента
между заводами с полной производственной цепочкой, что является вашей самой надежной гарантией.
