Токарно-фрезерный центр с ЧПУ HTC50E Fanuc с наклонной станиной из металла, токарный станок с ЧПУ SMTCL
Название бренда:
SMTCL
Номер модели:
HTC50E
Место происхождения:
Китай
Сертификация:
CE ISO certification
Минимальное количество заказа:
1
Возможность поставки:
50 комплектов в месяц
Подробная информация о продукции
| Фирменное наименование: | SMTCL | Номер модели: | HTC50E |
|---|---|---|---|
| Система управления ЧПУ: | GSK/FANUC/SIEMENS | ЧПУ или нет: | Сжигание |
| Ключевое слово: | Склонная кровать цепной станки CNC | Максимум качаться по кровати: | Φ700,670、670 |
| Макс. Повернись на слайд: | Φ500 | Максимальная длина: | 1000、1500、 2000 мм |
| Путешествие (ось X): | 320 мм | Путешествие (ось Z): | 1050、1550、2050 мм |
| Быстрый ход X/Z: | 24 m/min | Максимум Скорость шпинделя: | 50 ~ 3500 оборотов в час |
| Станции инструментального поста: | Горизонтальная 12-станционная сервобашня | ||
| Выделить |
Металлическая наклонная кровать CNC станка,Машины для обработки станков с ЧПУ HTC50E,Контроллер FANUC |
||
Описание продукта
Описание продукта:

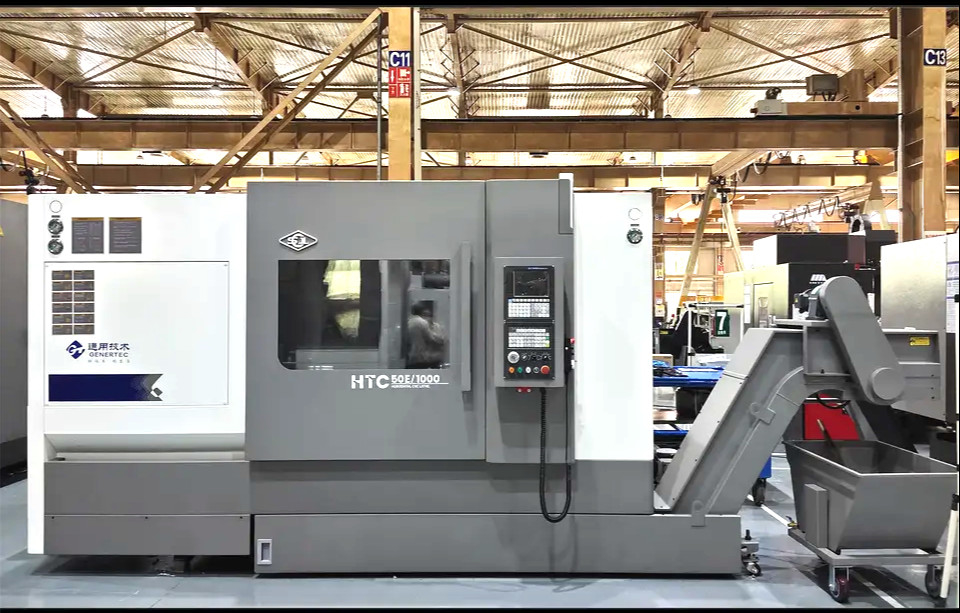

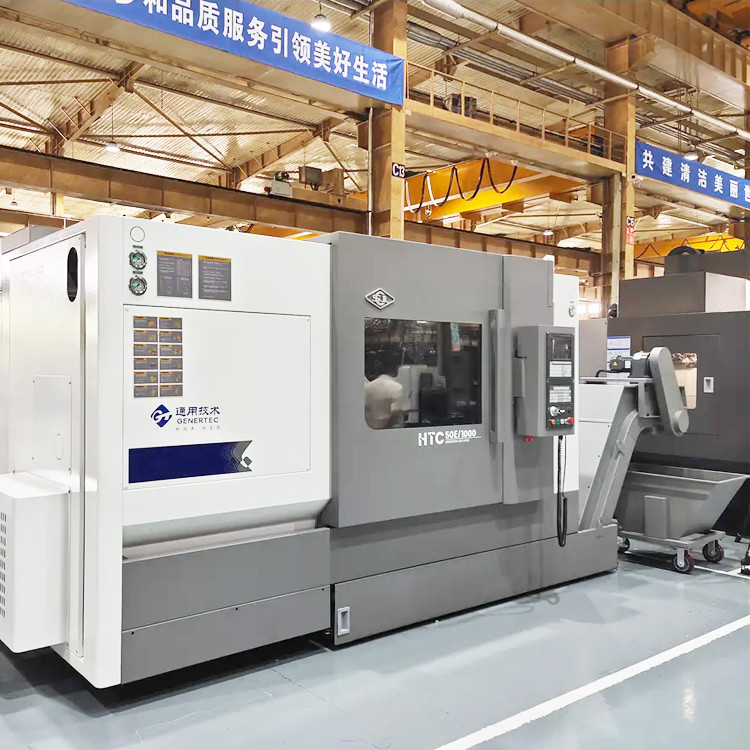

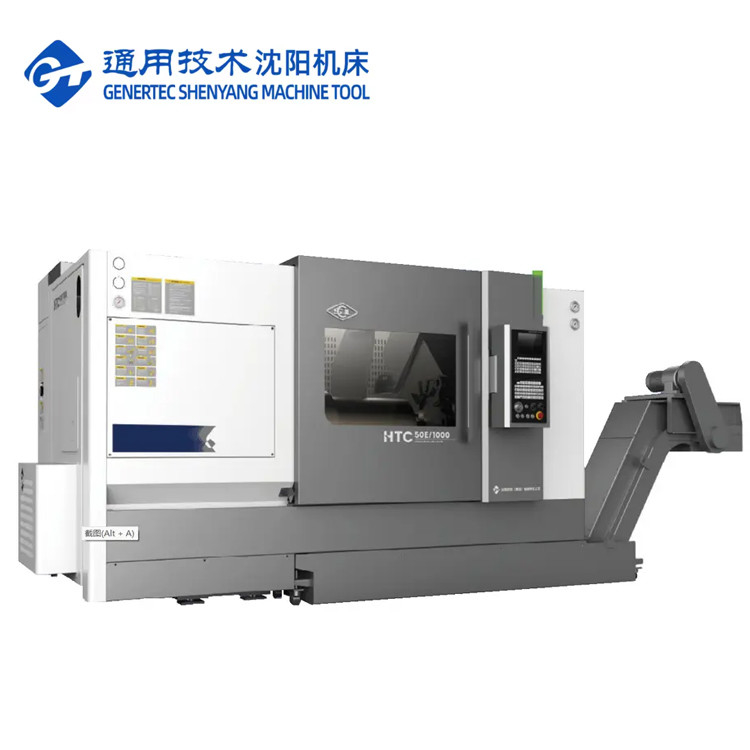

Токарный станок с ЧПУ SMTCL Metal Slant Bed HTC50E Fanuc Turning And Milling Center CNC Lathe Machine
Токарный станок с наклонной станиной HTC50E - это новое поколение токарных станков с ЧПУ. Как станок общего назначения, он особенно подходит для высокоэффективной, крупносерийной и высокоточной обработки вращающихся деталей в таких отраслях, как автомобилестроение, двигатели, подшипники и гидравлика.
Изобретательность для создания классики "Наследие"
Уровень локализации всей машины составляет 100%. Основной процесс для восстановления бренда CS1
Исключительная производительность, отличное "Качество"
Разработка "Трех" модулей, выбор лучшего. Стандартизация обеспечения качества производства
Оптимизированный дизайн, объем "Изысканный"
Оптимизация внутреннего механизма станка. Уменьшение занимаемой площади на 15%
Особенности продукта:
1. Высокожесткая цельная станина
2. Высокая скорость, высокая жесткость и высокоточный шпиндель
3. Высокожесткая задняя бабка
4. Высокожесткая система подачи
5. Высокожесткая сервоприводная револьверная головка
6. Конфигурация направляющих скольжения

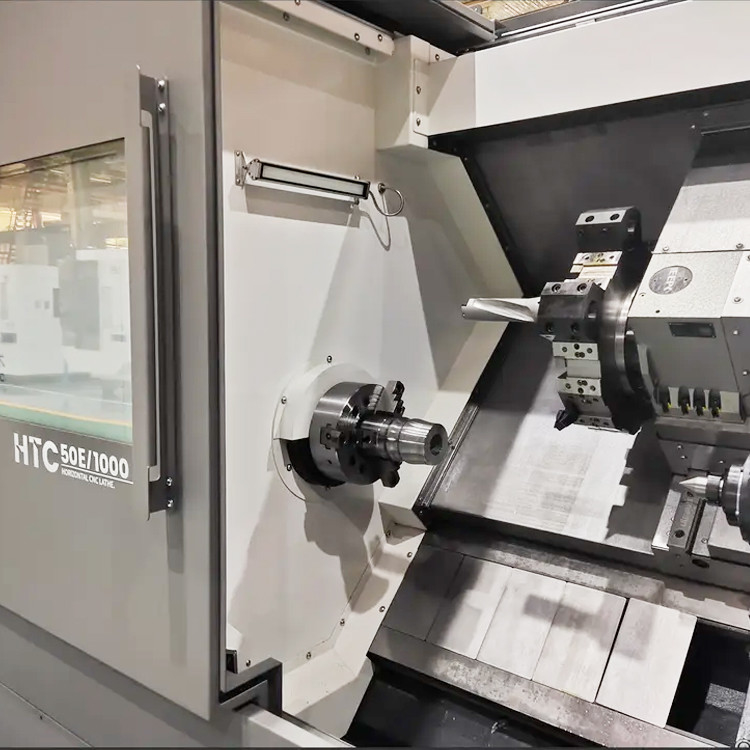

Детали продукта:
Параметры продукта:
Основные технические характеристики
Основные технические параметры
|
Элемент
|
Единица измерения
|
Серия HTC50E
|
|
|
Максимальный диаметр качания над станиной
|
мм
|
700/670/670
|
|
|
Максимальная длина резания
|
мм
|
1000/1500/2000
|
|
|
Максимальный диаметр резания
|
мм
|
Вал 500/диск 550
|
|
|
Максимальный диаметр качания над суппортом
|
мм
|
500
|
|
|
Носок шпинделя
|
|
A2-8
|
|
|
Диаметр отверстия шпинделя
|
мм
|
80
|
|
|
Диапазон скоростей шпинделя
|
об/мин/Нм
|
50~3500/344 Система GSK
|
|
|
Главный двигатель Максимальный крутящий момент шпинделя 30 минут / непрерывно
|
кВт
|
30/22
|
|
|
Стандартный патрон диаметр
|
дюйм
|
10''
|
|
|
Скорость быстрого перемещения по оси X
|
м/мин
|
24
|
|
|
Скорость быстрого перемещения по оси Z
|
м/мин
|
24
|
|
|
Ход по оси X
|
мм
|
320
|
|
|
Ход по оси Z
|
мм
|
1050/1550/2050
|
|
|
Диаметр гильзы задней бабки
|
мм
|
120
|
|
|
Ход гильзы задней бабки
|
мм
|
150
|
|
|
Ход задней бабки
|
мм
|
800/1300/1800
|
|
|
Конус шпинделя задней бабки
|
Морзе
|
5#
|
|
|

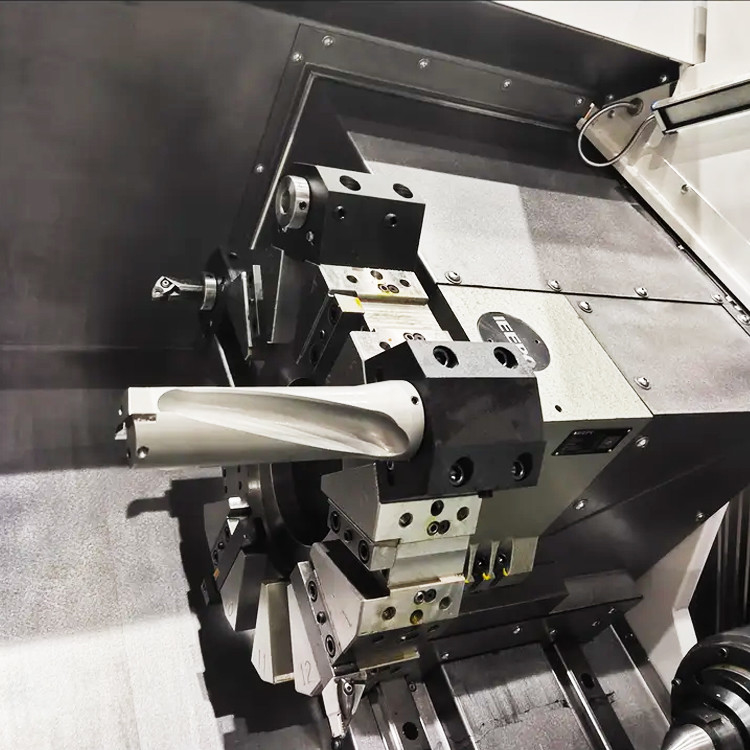

Стандартная форма револьверной головки
|
|
Горизонтальная 12-позиционная сервоприводная револьверная головка
|
|
|
Размер инструмента
|
Внешний инструмент
|
мм
|
25×25
|
|
Диаметр расточного бруса
|
мм
|
Φ40/Φ32/Φ25/Φ16
|
|
|
Точность позиционирования
|
Ось X
|
мм
|
0.010
|
|
Ось Z
|
мм
|
0.015
|
|
|
Точность повторного позиционирования
|
Ось X
|
мм
|
0.005
|
|
Ось Z
|
мм
|
0.007
|
|
|
Грузоподъемность
|
Дисковый тип
|
кг
|
200
|
|
Тип вала
|
кг
|
800
|
|
|
Вес станка
|
|
|
7000/8500/10000
|
|
Внешний вид станка
|
Длина × ширина × высота
|
мм
|
3700×2210×2200
4300×2210×2200 4900×2210×2200Основная точность |
|
Контрольные элементы
|
Заводской стандарт
|
|
|
Точность обработки
|
IT6
|
|
|
Круглость обработанной заготовки (мм)
|
0.0025
|
|
|
Цилиндричность обработанной заготовки (мм)
|
0.016/300
|
|
|
Плоскостность обработанной заготовки (мм)
|
0.020/Φ300
|
|
|
Шероховатость поверхности обработки заготовки
|
Ra1.25μм
|
|
|
Точность позиционирования
|
Ось X (мм)
|
0.010
|
|
Ось Z (мм)
|
0.015
|
|
|
Точность повторного позиционирования
|
Ось X (мм)
|
0.005
|
|
Ось Z (мм) Z
|
0.007
|
|
Основная конфигурация
Основная конфигурация станка и список приобретенных деталей
|
№
|
Название
|
Производитель
|
Примечания
|
|
1
|
Система ЧПУ
|
GSK
|
Опционально FANUC
|
|
2
|
Главный двигатель
|
GSK
|
Опционально FANUC
|
|
3
|
Серводвигатель
|
GSK
|
Опционально FANUC
|
|
4
|
Двухосевой винт
|
Отечественная
|
|
|
5
|
Двухосевая шариковая направляющая
|
Отечественная
|
|
|
6
|
Подшипник шпинделя
|
Импортный
|
|
|
7
|
Подшипник винта
|
Импортный
|
|
|
8
|
12-позиционная сервоприводная револьверная головка
|
IEEPO
|
100 высота центра
|
|
9
|
Патрон
|
Тайвань/Корея
|
10²Средний твердый
|
|
10
|
Задняя бабка
|
Наша фабрика
|
Ручная задняя бабка без фиксации гильзы
|
|
11
|
Коробка для охлаждения стружки
|
Отечественная
|
Наш сервис:
1. Сборка и отладка перед поставкой
2. Ответ в течение 24 часов и решение проблемы.
3. 1 год бесплатного гарантийного обслуживания (только при отсутствии повреждений, вызванных человеком).
4. Предоставлено общее складское решение
Почему стоит выбрать нас:
• Высочайшее качество, запросы клиентов на первом месте
• 30+ лет истории исследований и разработок, компания основана в 1993 году
• Высокотехнологичный производитель с возможностями исследований и проектирования
• Стабильная и зрелая система поставок
• Молодые активные продавцы и инженеры для мгновенного обслуживания (онлайн 24 часа)
• Модернизация механизма в соответствии с эргономикой и простотой обслуживания
• Наш принцип проектирования конструкции: простота обслуживания и установки, низкая стоимость обслуживания, не влияет на производство
• 30+ лет истории исследований и разработок, компания основана в 1993 году
• Высокотехнологичный производитель с возможностями исследований и проектирования
• Стабильная и зрелая система поставок
• Молодые активные продавцы и инженеры для мгновенного обслуживания (онлайн 24 часа)
• Модернизация механизма в соответствии с эргономикой и простотой обслуживания
• Наш принцип проектирования конструкции: простота обслуживания и установки, низкая стоимость обслуживания, не влияет на производство
О нас:
Добро пожаловать к нам!
Компания Shanghai HD M&E Tech Co., Ltd расположена в Шанхае, Китай. Мы специализируемся на токарных станках с ЧПУ, вертикальных обрабатывающих центрах, горизонтальных обрабатывающих центрах, портальных обрабатывающих центрах, пятиосевых обрабатывающих центрах, токарно-фрезерных центрах и различном другом оборудовании с ЧПУ. У нас более 200 видов станков. Качество и технология продукции достигли международного передового уровня.
SMTCL и группа SYMG - наша сотрудничающая фабрика. Она имеет более чем 80-летнюю историю производства станков. Здесь родились первый токарный станок, сверлильный станок и расточной станок. Они были одним из лидеров китайской станкостроительной промышленности и крупнейшим производителем станков в Китае. Продукция станкостроения охватывает автомобили, авиацию, новую энергетику, строительную технику, корабли, насосные клапаны, подшипники, 3C электронику, пресс-формы и другие отрасли. Мы берем на себя миссию предоставления станков с передовыми технологиями, высоким качеством и хорошим обслуживанием нашим клиентам по всему миру!
Наша фабрика:
Выставка:
FAQ:
В1. Вы торговая компания или производственная компания?
Мы производственная компания.
В2. Какова основная продукция вашей компании?
Мы специализируемся на всех видах станков, таких как токарные станки с ЧПУ, фрезерные станки с ЧПУ, вертикальные обрабатывающие центры, обычные токарные станки, сверлильные станки, радиально-сверлильные станки и так далее.
В3. Можете ли вы предоставить индивидуальный станок или SPM (станок специального назначения)?
Да, мы предоставляем интеллектуальные решения с ЧПУ для наших клиентов, чтобы повысить эффективность.
В4: Каковы ваши гарантийные условия?
Мы предоставим замену деталей, которые окажутся дефектными, в течение 12 месяцев,
начиная с даты коносамента станка.
начиная с даты коносамента станка.
В5. Какие услуги?
Предпродажное обслуживание: Индивидуальные решения, планирование и проектирование; Индивидуальное обслуживание
Послепродажное обслуживание: 7 дней 24 часа онлайн-обслуживание, удаленное руководство по установке, стыковка с системой программного обеспечения клиента
Предпродажное обслуживание: Индивидуальные решения, планирование и проектирование; Индивидуальное обслуживание
Послепродажное обслуживание: 7 дней 24 часа онлайн-обслуживание, удаленное руководство по установке, стыковка с системой программного обеспечения клиента
В6: Почему стоит выбрать вашу компанию?
Продукция от разработки, проектирования, производства, сборки всего производственного процесса
осуществляется между заводами с полной производственной цепочкой, что является вашей самой надежной гарантией.
осуществляется между заводами с полной производственной цепочкой, что является вашей самой надежной гарантией.
В7: Может ли ваша компания отправить технический персонал в нашу компанию и направить наших рабочих за границу?
Мы можем предоставить такой вид услуг. Когда станки прибудут на место установки покупателя, мы можем своевременно отправить инженеров-механиков и электриков для установки в соответствии с графиком покупателя. Все это может быть указано и перечислено в контракте. Продавец будет сотрудничать с покупателем для оформления визы и подготовки к установке перед выездом за границу.
В8: Каковы условия оплаты?
T/T 30% первоначальный взнос при заказе, 70% остаток платежа перед отправкой. безотзывный аккредитив по предъявлении
