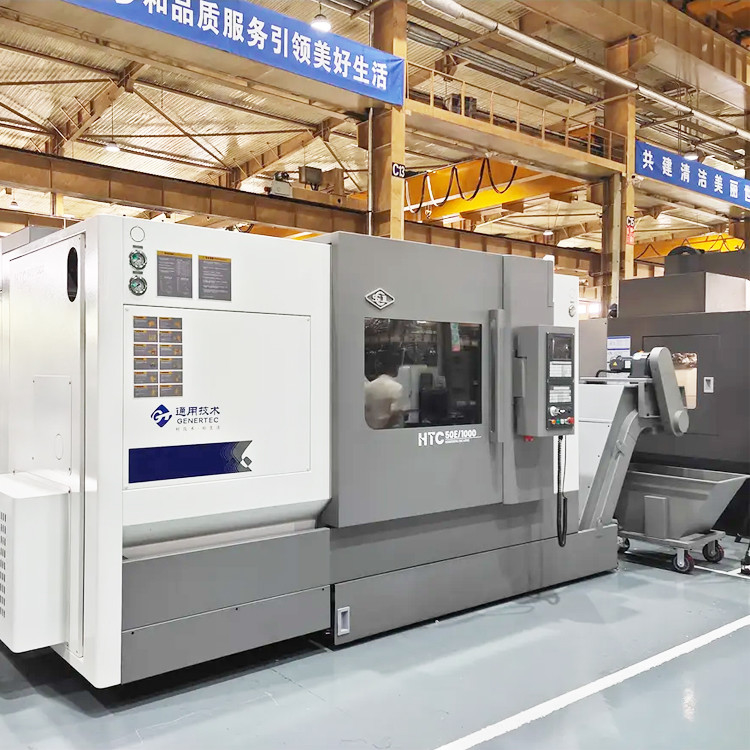

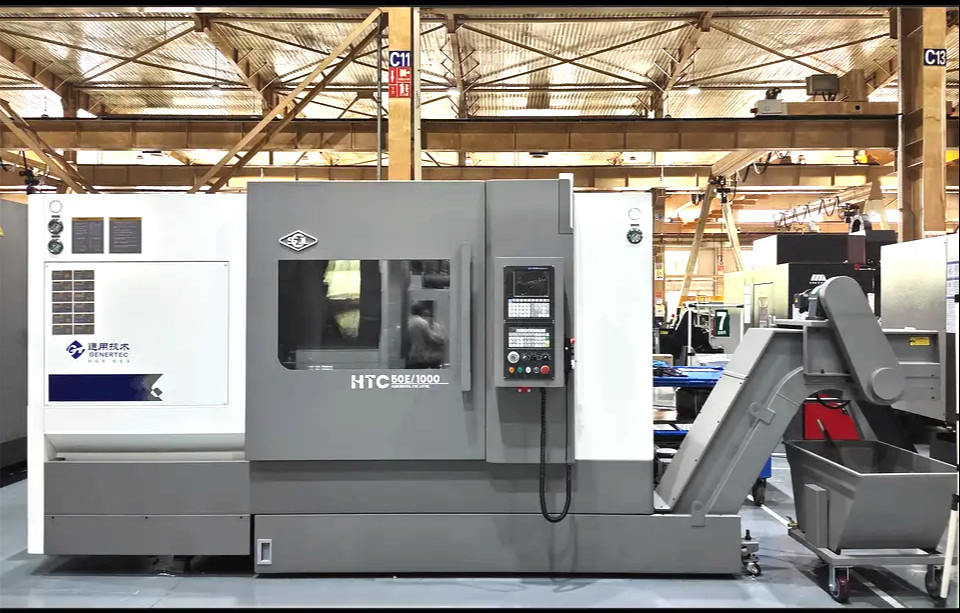

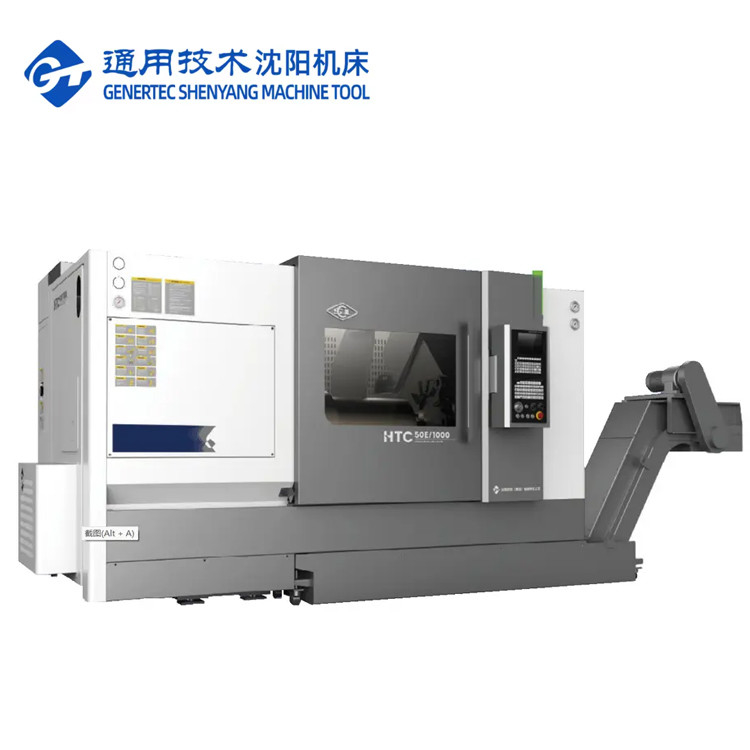

Токарно-фрезерный центр с ЧПУ HTC50E Fanuc с наклонной станиной из металла, токарный станок с ЧПУ SMTCL
Подробная информация о продукции
| Фирменное наименование: | SMTCL | Номер модели: | HTC50E |
|---|---|---|---|
| Система управления ЧПУ: | GSK/FANUC/SIEMENS | ЧПУ или нет: | Сжигание |
| Ключевое слово: | Склонная кровать цепной станки CNC | Максимум качаться по кровати: | Φ700,670、670 |
| Макс. Повернись на слайд: | Φ500 | Максимальная длина: | 1000、1500、 2000 мм |
| Путешествие (ось X): | 320 мм | Путешествие (ось Z): | 1050、1550、2050 мм |
| Быстрый ход X/Z: | 24 m/min | Максимум Скорость шпинделя: | 50 ~ 3500 оборотов в час |
| Станции инструментального поста: | Горизонтальная 12-станционная сервобашня | ||
| Выделить |
Металлическая наклонная кровать CNC станка,Машины для обработки станков с ЧПУ HTC50E,Контроллер FANUC |
||
Описание продукта
Описание продукта:
Особенности продукта:
1. Высокожесткая цельная станина
|
Элемент
|
Единица измерения
|
Серия HTC50E
|
|
|
Максимальный диаметр качания над станиной
|
мм
|
700/670/670
|
|
|
Максимальная длина резания
|
мм
|
1000/1500/2000
|
|
|
Максимальный диаметр резания
|
мм
|
Вал 500/диск 550
|
|
|
Максимальный диаметр качания над суппортом
|
мм
|
500
|
|
|
Носок шпинделя
|
|
A2-8
|
|
|
Диаметр отверстия шпинделя
|
мм
|
80
|
|
|
Диапазон скоростей шпинделя
|
об/мин/Нм
|
50~3500/344 Система GSK
|
|
|
Главный двигатель Максимальный крутящий момент шпинделя 30 минут / непрерывно
|
кВт
|
30/22
|
|
|
Стандартный патрон диаметр
|
дюйм
|
10''
|
|
|
Скорость быстрого перемещения по оси X
|
м/мин
|
24
|
|
|
Скорость быстрого перемещения по оси Z
|
м/мин
|
24
|
|
|
Ход по оси X
|
мм
|
320
|
|
|
Ход по оси Z
|
мм
|
1050/1550/2050
|
|
|
Диаметр гильзы задней бабки
|
мм
|
120
|
|
|
Ход гильзы задней бабки
|
мм
|
150
|
|
|
Ход задней бабки
|
мм
|
800/1300/1800
|
|
|
Конус шпинделя задней бабки
|
Морзе
|
5#
|
|
|

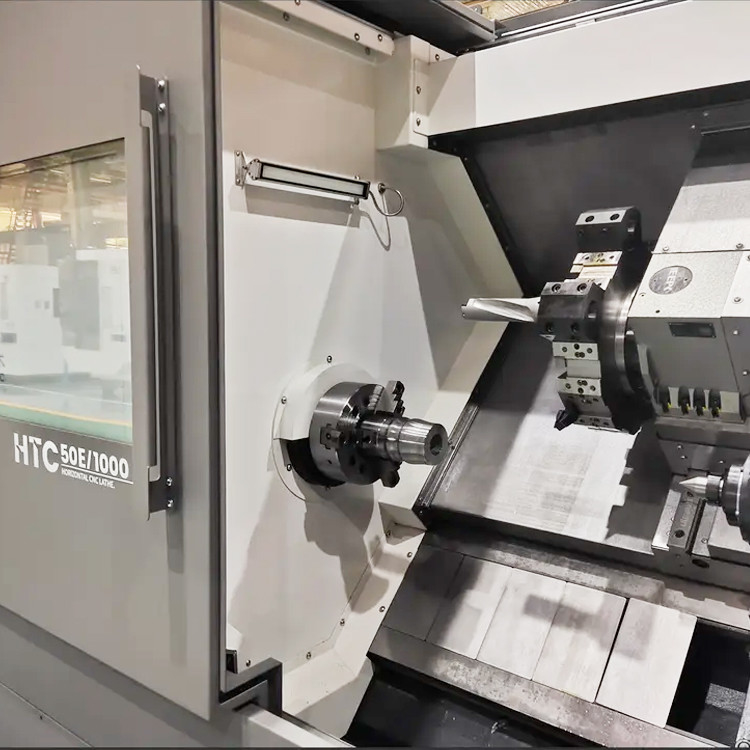

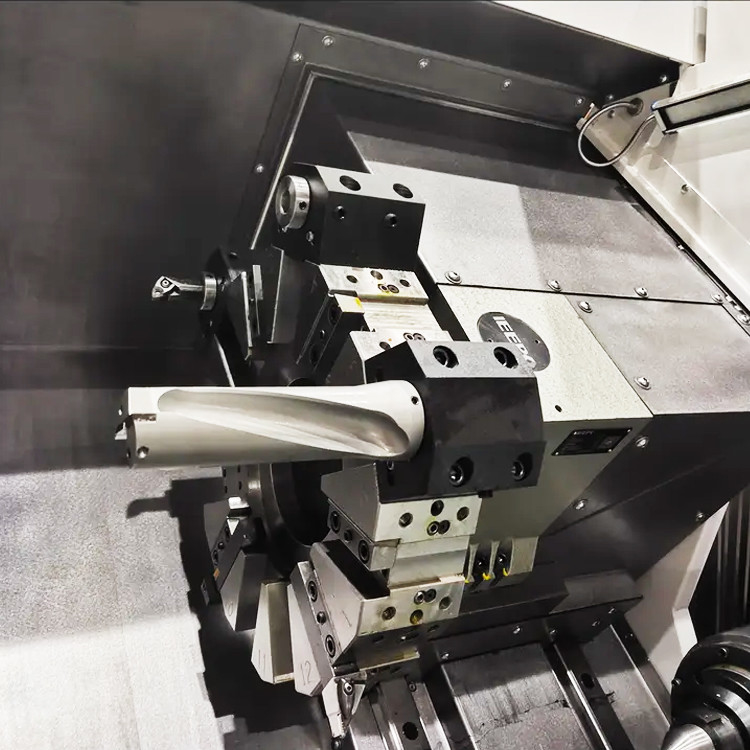

Стандартная форма револьверной головки
|
|
Горизонтальная 12-позиционная сервоприводная револьверная головка
|
|
|
Размер инструмента
|
Внешний инструмент
|
мм
|
25×25
|
|
Диаметр расточного бруса
|
мм
|
Φ40/Φ32/Φ25/Φ16
|
|
|
Точность позиционирования
|
Ось X
|
мм
|
0.010
|
|
Ось Z
|
мм
|
0.015
|
|
|
Точность повторного позиционирования
|
Ось X
|
мм
|
0.005
|
|
Ось Z
|
мм
|
0.007
|
|
|
Грузоподъемность
|
Дисковый тип
|
кг
|
200
|
|
Тип вала
|
кг
|
800
|
|
|
Вес станка
|
|
|
7000/8500/10000
|
|
Внешний вид станка
|
Длина × ширина × высота
|
мм
|
3700×2210×2200
4300×2210×2200 4900×2210×2200Основная точность |
|
Контрольные элементы
|
Заводской стандарт
|
|
|
Точность обработки
|
IT6
|
|
|
Круглость обработанной заготовки (мм)
|
0.0025
|
|
|
Цилиндричность обработанной заготовки (мм)
|
0.016/300
|
|
|
Плоскостность обработанной заготовки (мм)
|
0.020/Φ300
|
|
|
Шероховатость поверхности обработки заготовки
|
Ra1.25μм
|
|
|
Точность позиционирования
|
Ось X (мм)
|
0.010
|
|
Ось Z (мм)
|
0.015
|
|
|
Точность повторного позиционирования
|
Ось X (мм)
|
0.005
|
|
Ось Z (мм) Z
|
0.007
|
|
Основная конфигурация
|
№
|
Название
|
Производитель
|
Примечания
|
|
1
|
Система ЧПУ
|
GSK
|
Опционально FANUC
|
|
2
|
Главный двигатель
|
GSK
|
Опционально FANUC
|
|
3
|
Серводвигатель
|
GSK
|
Опционально FANUC
|
|
4
|
Двухосевой винт
|
Отечественная
|
|
|
5
|
Двухосевая шариковая направляющая
|
Отечественная
|
|
|
6
|
Подшипник шпинделя
|
Импортный
|
|
|
7
|
Подшипник винта
|
Импортный
|
|
|
8
|
12-позиционная сервоприводная револьверная головка
|
IEEPO
|
100 высота центра
|
|
9
|
Патрон
|
Тайвань/Корея
|
10²Средний твердый
|
|
10
|
Задняя бабка
|
Наша фабрика
|
Ручная задняя бабка без фиксации гильзы
|
|
11
|
Коробка для охлаждения стружки
|
Отечественная
|
Наш сервис:
1. Сборка и отладка перед поставкой
2. Ответ в течение 24 часов и решение проблемы.
3. 1 год бесплатного гарантийного обслуживания (только при отсутствии повреждений, вызванных человеком).
4. Предоставлено общее складское решение
• 30+ лет истории исследований и разработок, компания основана в 1993 году
• Высокотехнологичный производитель с возможностями исследований и проектирования
• Стабильная и зрелая система поставок
• Молодые активные продавцы и инженеры для мгновенного обслуживания (онлайн 24 часа)
• Модернизация механизма в соответствии с эргономикой и простотой обслуживания
• Наш принцип проектирования конструкции: простота обслуживания и установки, низкая стоимость обслуживания, не влияет на производство
FAQ:
В1. Вы торговая компания или производственная компания?
начиная с даты коносамента станка.
Предпродажное обслуживание: Индивидуальные решения, планирование и проектирование; Индивидуальное обслуживание
Послепродажное обслуживание: 7 дней 24 часа онлайн-обслуживание, удаленное руководство по установке, стыковка с системой программного обеспечения клиента
осуществляется между заводами с полной производственной цепочкой, что является вашей самой надежной гарантией.
