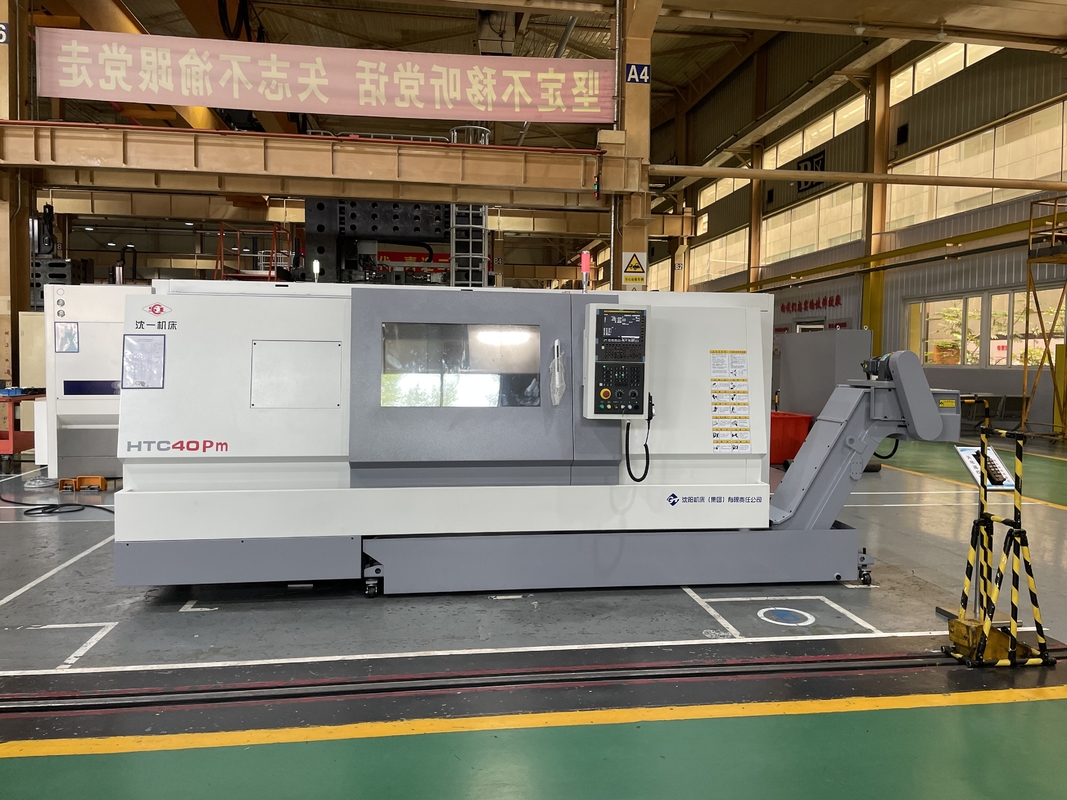

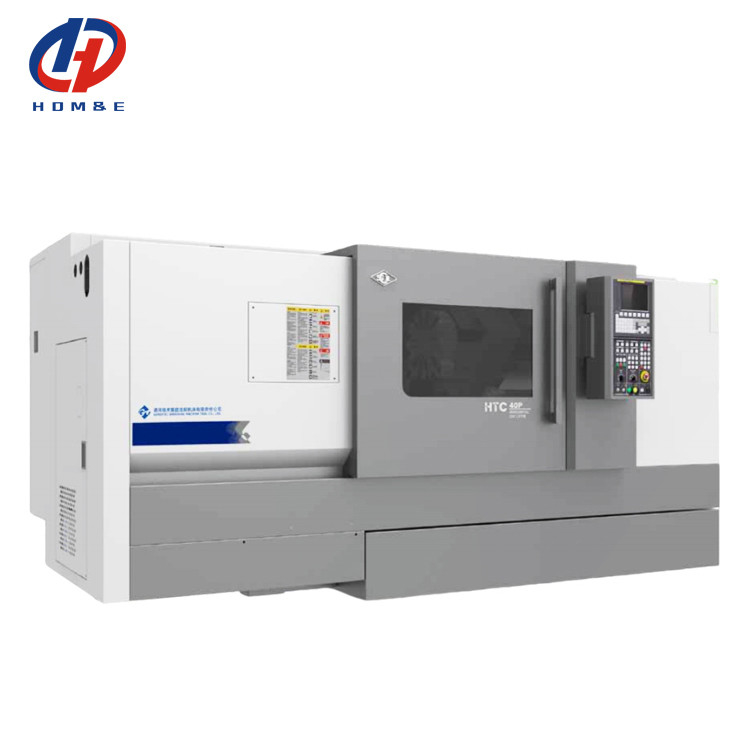

Крупный CNC-вертовой станц HTC40P Сдвижное руководство рельс Fanuc-вертовой станц 12 Станция башня наклонная кровать CNC-вертовой станц
Подробная информация о продукции
| Фирменное наименование: | SMTCL | Номер модели: | HTC40P |
|---|---|---|---|
| Ключевое слово: | Токарный станок CNC кровати скоса | Максимальная длина поворота: | 1500 |
| Максимальный диаметр поворота: | Φ500 | Максимальное колебание над кроватью: | Φ600 |
| Максимальный поворот по слайду: | Φ400 | Максимальная скорость шпинделя (rp.m): | 3500 r.p.m |
| Проезд (ось X) ((мм): | 270 | Проезд (ось Z) ((мм): | 1510 |
| Выделить |
Сдвижная проводная рельса CNC токарный стан,CNC-токарный станк HTC40P,12 Станция башня CNC токарный станц |
||
Описание продукта
Описание продукта:
Характеристики продукта:
1Высокая жесткость

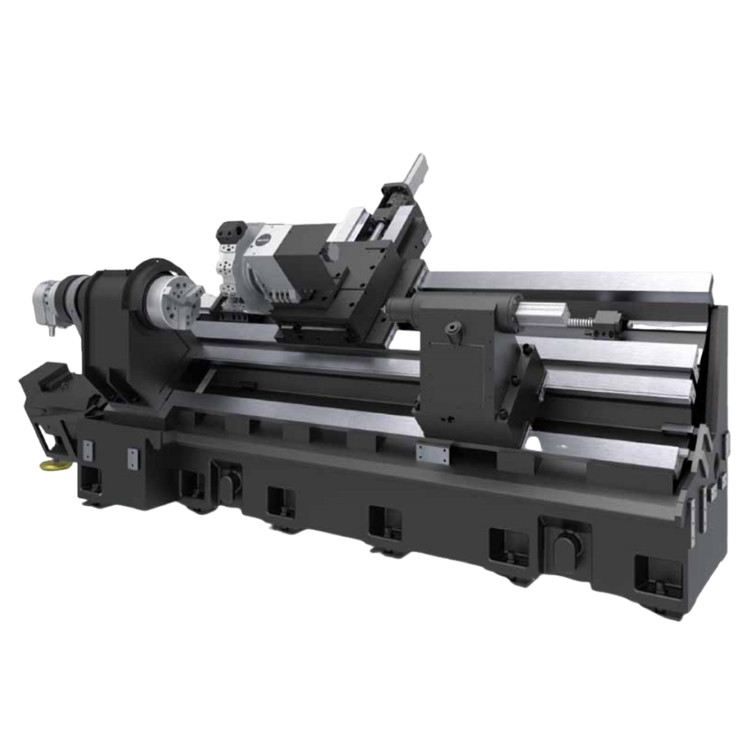

Рулевая рельса машины-инструмента полностью использует закаленную сдвижную рельсу-рулевую рельсу, сверхбольшую двухствольную рельсу-рулевую рельсу и расстояние между хвостовыми рельсами, таким образом, жесткость машины-инструмента повышается на 50%.
Применение в промышленности:
1Внешняя шаровая клетка, внутренняя шаровая клетка, вал ротора, корпус дифференциала,
Параметры продукта:
|
Позиции
|
Объекты
|
HTC4P/1000
|
HTC4P/1500
|
|
Спецификация длины
|
мм
|
1000
|
1500
|
|
Максимальный диаметр качеля над кроватью
|
мм
|
Φ600
|
Φ600
|
|
Максимальная длина резки
|
мм
|
1000
|
1500
|
|
Максимальный диаметр резки
|
мм
|
Φ500
|
Φ500
|
|
Максимальный диаметр подвижка над перекрестным скольжением
|
мм
|
Φ400
|
Φ400
|
|
Тип и код носа шпинделя
|
-
|
А2-8
|
А2-8
|
|
Диаметр отверстия шпинделя
|
мм
|
Φ80
|
Φ80
|
|
Максимальный проходный диаметр ствола
|
мм
|
Φ66
|
Φ66
|
|
Главный материал
|
|||
|
Диапазон скоростей шпинда
|
r/min
|
50-3500
|
50-3500
|
|
Максимальный выходной крутящий момент шпинделя (GSK988TA)
|
Nm
|
302
|
302
|
|
Шаги скорости шпинделя
|
-
|
Бесконечно переменные скорости
|
Бесконечно переменные скорости
|
|
Выходная мощность основного двигателя ZJY265A-15AM
|
КВт
|
18.5 (30 минут)/15 (оцененный)
|
18.5 (30 минут) /15 (оцененный)
|
|
Чак.
|
|||
|
Диаметр шланга/тип шланга
|
дюйм
|
8 дюймов
|
8 дюймов
|
|
Быстрая скорость по оси X (рулевая проводная рельса)
|
м/мин
|
15
|
15
|
|
Скорость скоростного движения по оси Z (рулевая рельса)
|
м/мин
|
15
|
15
|
|
Поездка по оси Х
|
мм
|
270
|
270
|
|
Поездка по оси Z
|
мм
|
1010
|
1510
|
|
Путешествие хвостового хвоста
|
мм
|
100
|
100
|
|
Конический рукав хвостовой части
|
Морзе
|
4#
|
4#
|
|
Тип стандартного орудийного столба
|
|||
|
Размер инструмента
|
|
Горизонтальное положение 12
|
Горизонтальное положение 12
|
|
Стержневые и стержневые машины
|
мм
|
25х25
|
25х25
|
|
Диаметр инструментального стержня
|
мм
|
d40/d32/d25/d20
|
d40/d32/d25/d20
|
|
Способность головы резки легко выбирать резку
|
-
|
Да, да.
|
Да, да.
|
|
Максимальная грузоподъемность
|
|||
|
Рабочие части на дисках
|
в кг
|
200
|
200
|
|
Рабочие части для валов
|
в кг
|
500
|
500
|
|
Машины
|
в кг
|
5500
|
6000
|
|
Общие размеры (L × W × H)
|
мм
|
4100×2050×1960
|
4600×2050×1960
|
|
Примечания: параметры, приведенные в таблице, предназначены только для справки, и, пожалуйста, обратитесь к фактическому продукту в случае изменения.
|
|||
Наше обслуживание:
Убедитесь, что вы получите высококачественную машину
1Все детали должны быть проверены.
2Более 100 производственных процессов
3Более 200 пунктов проверки
4Обработка образцов каждой машины
5. 72 часа пробной работы до доставки
◆ 30 лет + история НИОКР, компания основана в 1993 году
◆ высокотехнологичный производитель с исследовательскими и конструкторскими возможностями
◆ Устойчивая и зрелая система поставок
◆ Молодые продавцы и инженеры для мгновенного обслуживания ((24 часа в режиме онлайн)
◆ Усовершенствование механизма в соответствии с эргономикой и легким обслуживанием
◆ Наш принцип конструкции: простое обслуживание и установка, низкая стоимость обслуживания, не влияет на производство
Часто задаваемые вопросы
Вопрос 1.Вы торговая или производственная компания?
начиная с даты накладной машины.
Предпродажи:Соответствующие решения, планирование и проектирование;Сервис один на один
Послепродажное обслуживание: 7 дней 24 часа на линии, дистанционное руководство установкой, стыковка с клиентской программной системой
Проводится между заводами с полной производственной цепочкой, что является вашей наиболее надежной гарантией.
