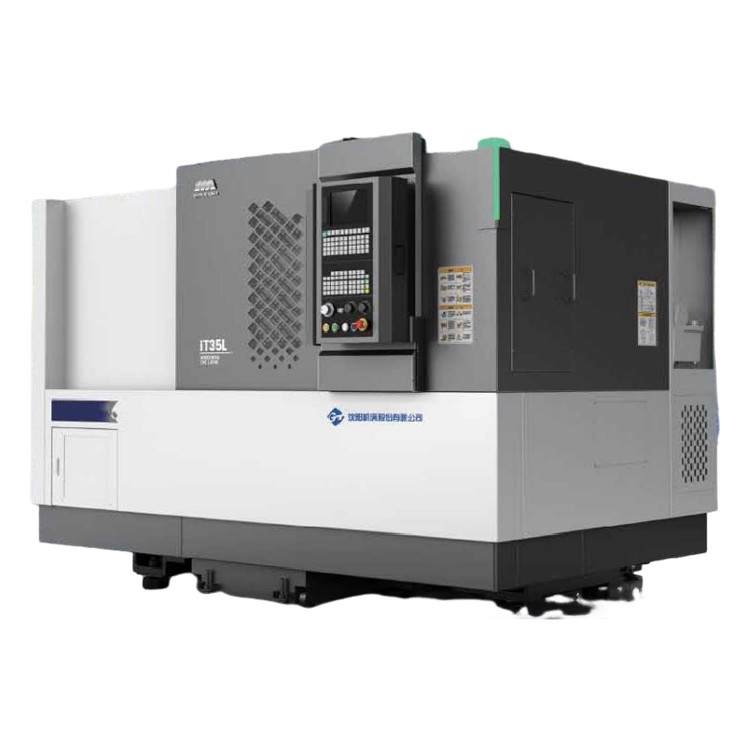

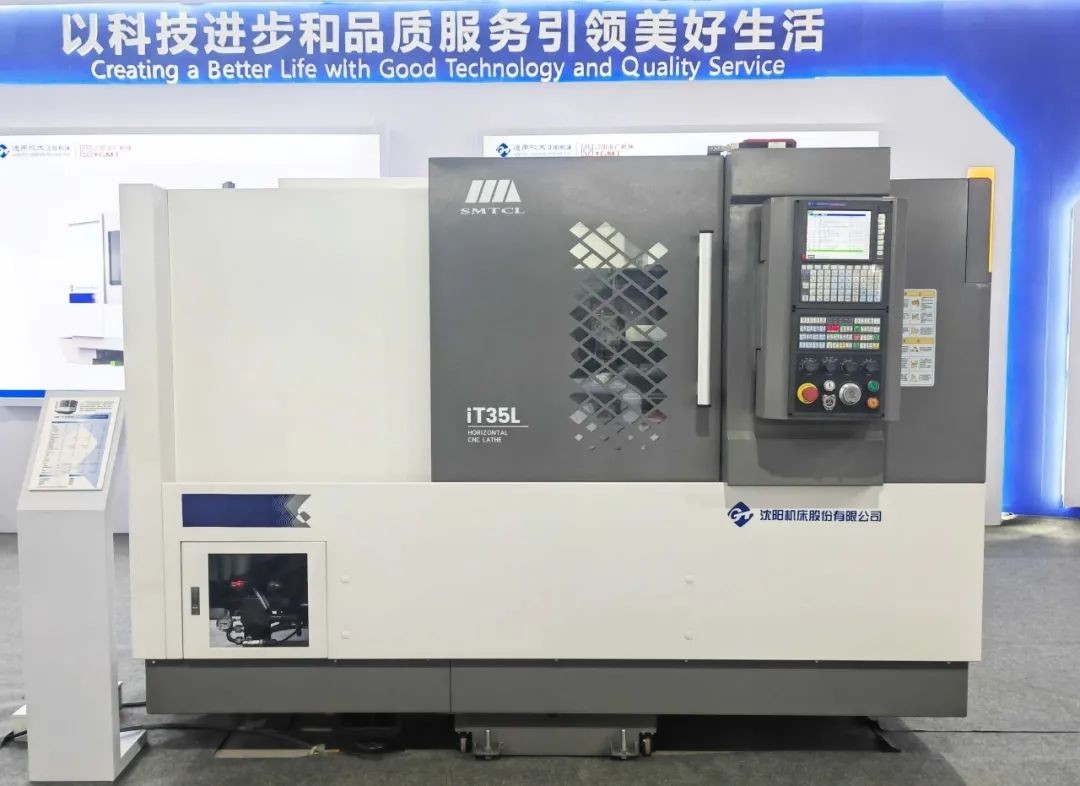

Наклонное ложе CNC-вертового станка IT50 Диа.от отверстия шпинделя 80 мм FANUC Драйв высокой жесткости горизонтальный CNC-вертовой станки
Подробная информация о продукции
| Фирменное наименование: | SMTCL | Номер модели: | it50 |
|---|---|---|---|
| Система управления ЧПУ: | GSK | ЧПУ или нет: | Сжигание |
| Ключевое слово: | Токарный станок CNC кровати скоса | Максимальный диаметр поворота: | Φ500 |
| Максимальная длина поворота: | 500 | Максимальное колебание над кроватью: | Φ580 |
| Максимальный поворот по слайду: | Φ320 | Максимальная скорость шпинделя (rp.m): | 3500 r.p.m |
| Проезд (ось X) ((мм): | 260 | Проезд (ось Z) ((мм): | 510 |
| Выделить |
Горизонтальная станковая станковая машина с ЧПУ,Диаметр отверстия шпинделя 80 мм,Высокая жесткость станка с ЧПУ |
||
Описание продукта
Описание продукта:
IT50 - это инструментальный станок с отличными характеристиками. Он имеет прочную конструкцию корпуса и может поддерживать стабильность при обработке с высокой нагрузкой, чтобы обеспечить точность обработки.IT50 оснащена передовой системой цифрового управления, который прост в эксплуатации и имеет высокую степень интеллекта. Он может реализовать высокоточную обработку сложных деталей.
Характеристики продукта:
1Высокая жесткость
* Анализ конечных элементов для оптимизации всей структуры машины

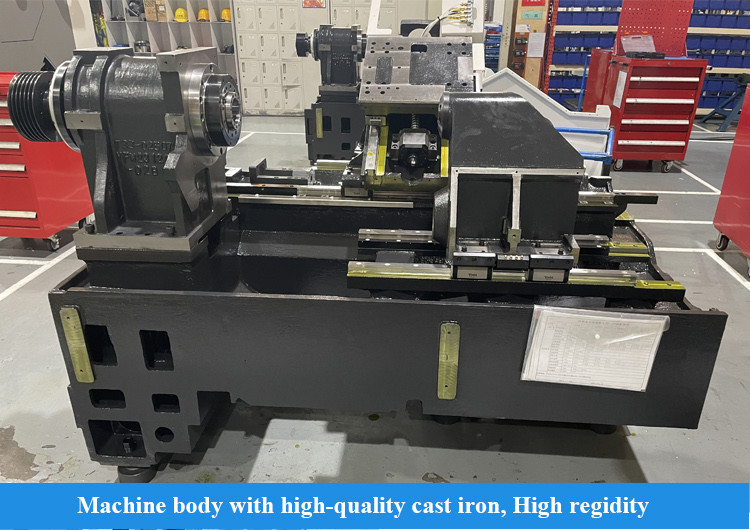

* Кровать изготовлена из высококачественного литья с разумным расположением бар

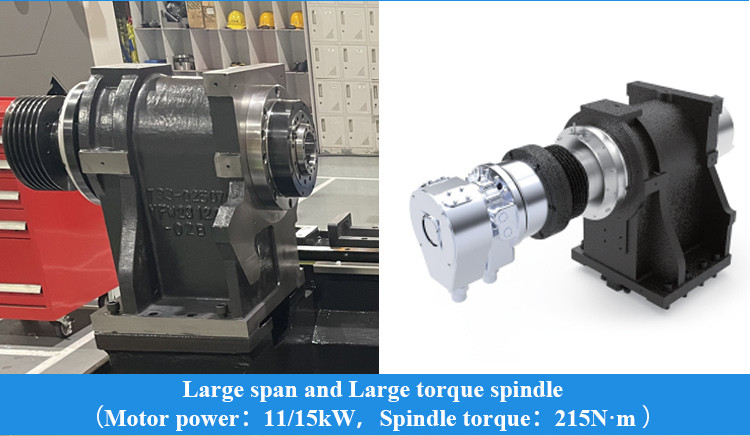

* Конфигурация большого протяженности, большого крутящего момента шпинделя, улучшение жесткости резки
* Точный процесс скребки, улучшение жесткости соединения
|
Положение
|
Единица
|
Спецификация
|
|||
|
IT35
|
IT35L
|
IT50
|
|||
|
Максимальный диаметр поворота
|
мм
|
Φ360
|
Φ360
|
Φ500
|
|
|
Максимальная длина поворота
|
мм
|
350
|
500
|
500
|
|
|
Максимальное колебание над кроватью
|
мм
|
Φ580
|
Φ580
|
Φ580
|
|
|
Максимальный поворот по слайду
|
мм
|
Φ360
|
Φ330
|
Φ320
|
|
|
Свинцовый
|
спиндовый нос
|
|
A2-6
|
A2-6
|
А2-8
|
|
передний подшипник.
|
мм
|
100
|
100
|
120
|
|
|
Конькость шпинделя и размер отверстия
|
|
1:20;Φ70
|
1:20;Φ70
|
1:20;Φ90
|
|
|
Дисфункция отверстия шпинделя
|
мм
|
Φ65
|
Φ65
|
Φ80
|
|
|
Максимум в сутки.
|
мм
|
Φ50
|
Φ50
|
Φ65
|
|
|

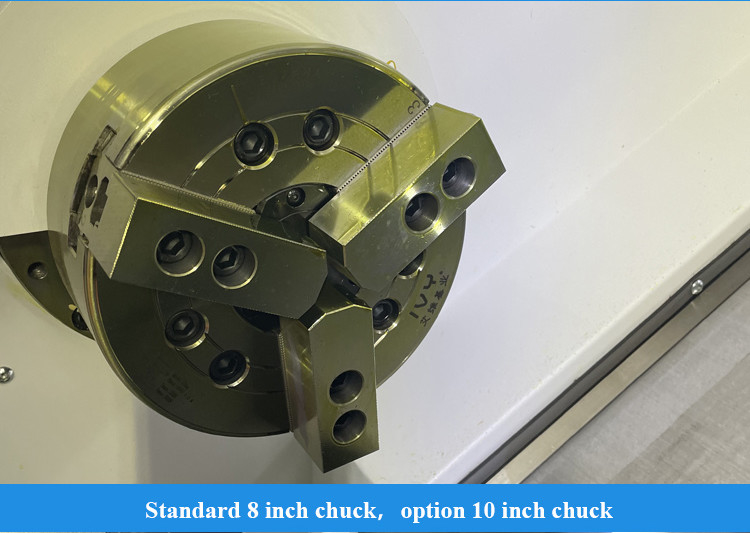

Размер ключа
|
дюйм
|
8
|
8
|
10
|
|
|
скорость вращения шпинда
|
r/min
|
4000
|
4000
|
3500
|
|
|
номинальный крутящий момент шпинделя
|
Nm
|
158 ((666 р/мин)
|
158 ((666 р/мин)
|
243 ((588 р/мин)
|
|
|
Максимальный крутящий момент шпинда
|
Nm
|
215 ((666 р/мин)
|
215 ((666 р/мин)
|
300 ((588 р/мин)
|
|
|
Максимальная выходная мощность двигателя непрерывная/30 мин.
|
КВт
|
"Слушай, что я говорю!" 15/11
|
"Слушай, что я говорю!" 15/11
|
15/18.5
|
|
|
Питание
|
Быстрый ход X/Z
|
м/мин
|
30
|
30
|
24
|
|
Поездка по оси х
|
мм
|
200
|
200
|
260
|
|
|
Поездка по оси z
|
мм
|
350
|
510
|
505
|
|
|
Остров
|

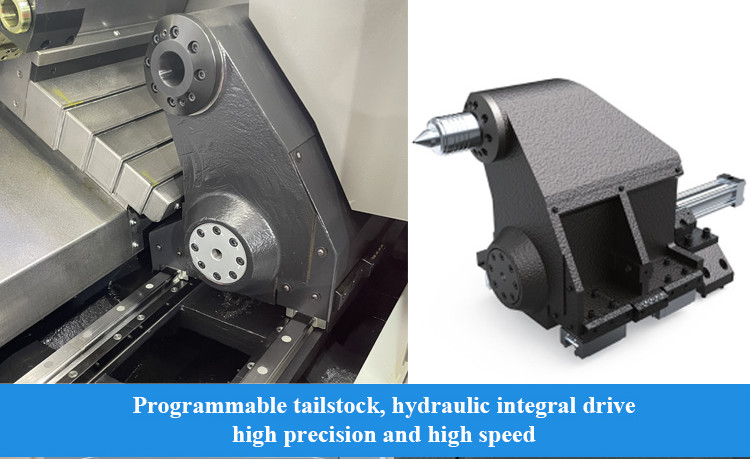

Путешествия хвостовых животных
|
мм
|
Нет
|
400
|
400
|
|
конический отстойник
|
Морзе
|
Нет
|
МТ-5
|
МТ-5
|
|
|
Башня
|
тип башни
|
|
Горизонтальная 8-станционная сервобашня
|
Горизонтальная 8-станционная сервобашня
|
Горизонтальная 8-станционная сервобашня
|
|
высота центра
|
мм
|
80
|
80
|
100
|
|
|
ротационное расположение
|
Сек.
|
±1.6
|
±1.6
|
±1.6
|
|
|
Прочие
|
вес
|
в кг
|
3300
|
3600
|
3700
|
|
общие размеры ((L*W*H)
|
мм
|
2330×1675×1760
|
2550×1675×1760
|
2550×1675×1820
|
|
|
Стандартная конфигурация:

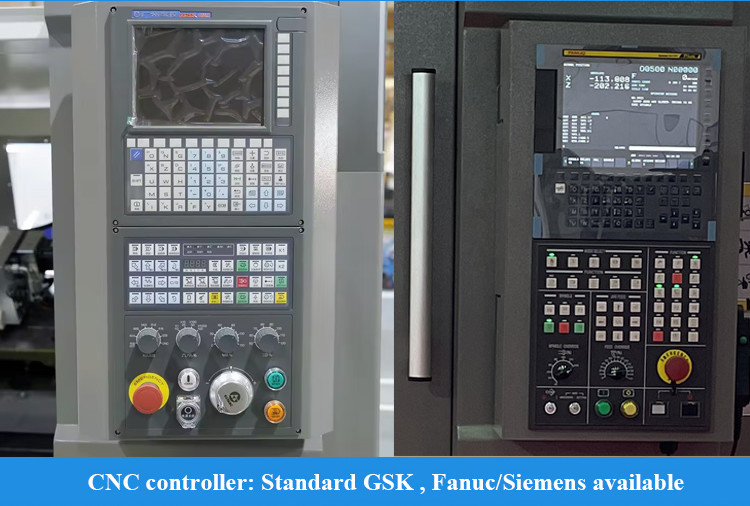

1Управляющий GSK988TA

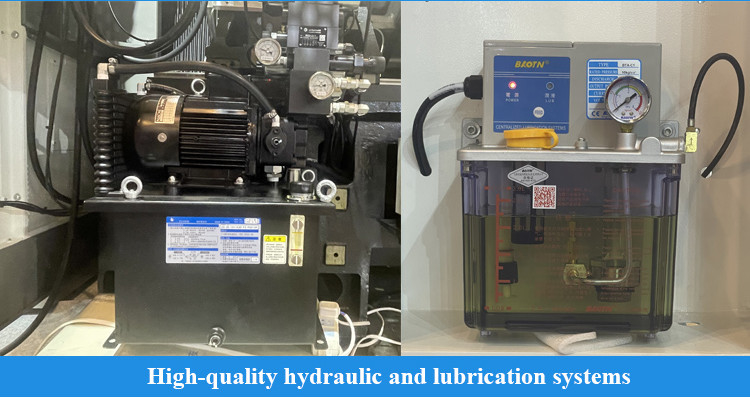

2"Твердый цилиндр и цилиндр китайской марки" 3,8 позиции башни 4Гидравлическая станция китайской марки 5"Комплекс чипов" |
Селективная конфигурация:
1Боковой конвейер
2Задний конвейер. 3Специальный Чак 4Специальный баллон 5Специальная башня. |
Наше обслуживание:
Убедитесь, что вы получите высококачественную машину
1Все детали должны быть проверены.
2Более 100 производственных процессов
3Более 200 пунктов проверки
4Обработка образцов каждой машины
5. 72 часа пробной работы до доставки
◆ 30 лет + история НИОКР, компания основана в 1993 году
◆ высокотехнологичный производитель с исследовательскими и конструкторскими возможностями
◆ Устойчивая и зрелая система поставок
◆ Молодые продавцы и инженеры для мгновенного обслуживания ((24 часа в режиме онлайн)
◆ Усовершенствование механизма в соответствии с эргономикой и легким обслуживанием
◆ Наш принцип конструкции: простое обслуживание и установка, низкая стоимость обслуживания, не влияет на производство
Часто задаваемые вопросы
Вопрос 1.Вы торговая или производственная компания?
начиная с даты накладной машины.
Предпродажи:Соответствующие решения, планирование и проектирование;Сервис один на один
Послепродажное обслуживание: 7 дней 24 часа на линии, дистанционное руководство установкой, стыковка с клиентской программной системой
Проводится между заводами с полной производственной цепочкой, что является вашей наиболее надежной гарантией.
