CNC токарный станк IT35L Max Swing Over Bed 580mm THK Линейный руководство Серво башня Горизонтальный наклонный кровать CNC токарный станк
Подробная информация о продукции
| Фирменное наименование: | SMTCL | Номер модели: | iT35L |
|---|---|---|---|
| ЧПУ или нет: | Сжигание | Ключевое слово: | Токарный станок CNC кровати скоса |
| Максимальная скорость шпинделя (rp.m): | 4000 оборотов в секунду | Максимальный диаметр поворота: | Φ360 |
| Максимальная длина поворота: | 500 | Максимальное колебание над кроватью: | Φ580 |
| Максимальный поворот по слайду: | Φ330 | Проезд (ось X) ((мм): | 200 |
| Проезд (ось Z) ((мм): | 510 | ||
| Выделить |
Горизонтальный токарный станок CNC кровати скоса,Максимальное колебание над кроватью 580 мм,Линейный гид THK |
||
Описание продукта
Описание продукта:

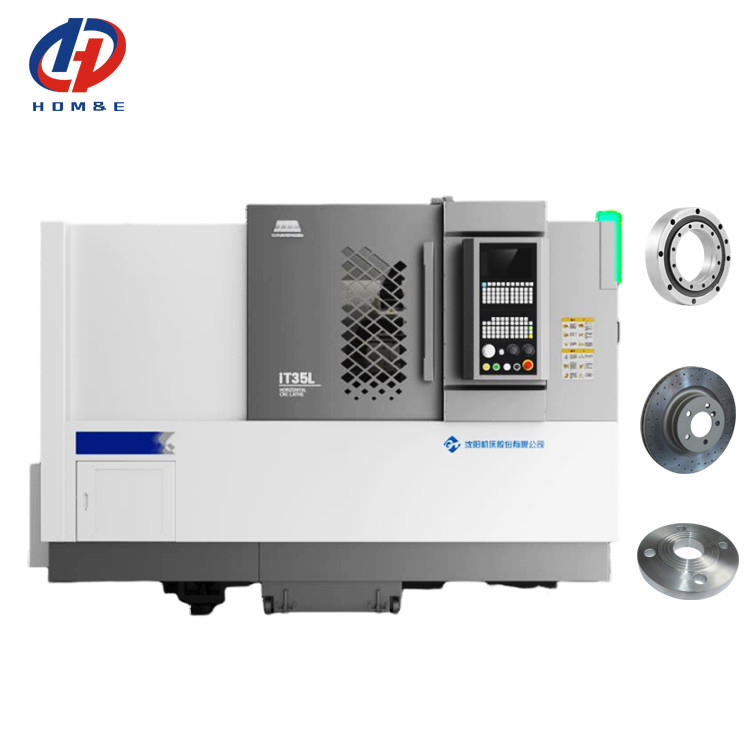

CNC токарный станк IT35L Максимальное колебание над кроватью 580 мм THK Линейный руководство Серво башня Горизонтальный наклонный кровать CNC токарный станк
IT35L представляет собой высокопроизводительный станковой станковой станк с использованием передовых конструктивных концепций и производственных процессов, отличная стабильность и точность.Структура корпуса машины прочная и может эффективно противостоять вибрациям во время процесса обработки, чтобы обеспечить качество обработкиОснащенная высокоточной системой шпинделя с широким диапазоном скоростей для удовлетворения различных потребностей в обработке.обеспечение долгосрочного сохранения точности станка-инструмента. IT35L имеет эффективную автоматическую систему смены инструментов, которая значительно сокращает время обработки вспомогательных и повышает эффективность производства.имеет удобный интерфейсЭтот инструментальный станок подходит для обработки различных материалов, таких как сталь, железо, медь, алюминий и т.д.Производство небольших партий на одном изделии или массовое производствоShenyang Machine Tool IT35L стал идеальным выбором для многих предприятий благодаря надежному качеству, эффективным возможностям обработки,и хорошие затраты.
Характеристики продукта:
1Высокая жесткость
* Анализ конечных элементов для оптимизации всей структуры машины

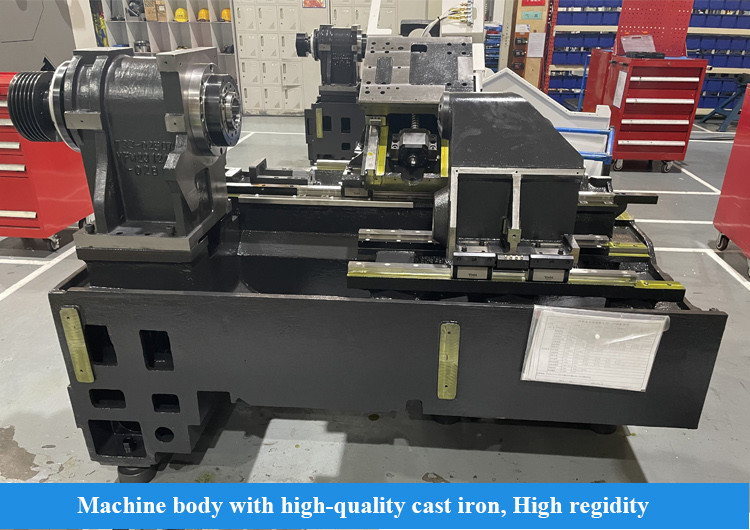

* Кровать изготовлена из высококачественного литья с разумным расположением бар
* Конфигурация большого протяженности, большого крутящего момента шпинделя, улучшение жесткости резки
* Точный процесс скребки, улучшение жесткости соединения
|
Положение
|
Единица
|
Спецификация
|
|||
|
IT35
|
IT35L
|
IT50
|
|||
|
Максимальный диаметр поворота
|
мм
|
Φ360
|
Φ360
|
Φ500
|
|
|
Максимальная длина поворота
|
мм
|
350
|
500
|
500
|
|
|
Максимальное колебание над кроватью
|
мм
|
Φ580
|
Φ580
|
Φ580
|
|
|
Максимальный поворот по слайду
|
мм
|
Φ360
|
Φ330
|
Φ320
|
|
|
Свинцовый
|
спиндовый нос
|
|
A2-6
|
A2-6
|
А2-8
|
|
передний подшипник.
|
мм
|
100
|
100
|
120
|
|
|
Конькость шпинделя и размер отверстия
|
|
1:20;Φ70
|
1:20;Φ70
|
1:20;Φ90
|
|
|
Дисфункция отверстия шпинделя
|
мм
|
Φ65
|
Φ65
|
Φ80
|
|
|
Максимум в сутки.
|
мм
|
Φ50
|
Φ50
|
Φ65
|
|
|
Размер ключа
|
дюйм
|
8
|
8
|
10
|
|
|
скорость вращения шпинда
|
r/min
|
4000
|
4000
|
3500
|
|
|
номинальный крутящий момент шпинделя
|
Nm
|
158 ((666 р/мин)
|
158 ((666 р/мин)
|
243 ((588 р/мин)
|
|
|
Максимальный крутящий момент шпинда
|
Nm
|
215 ((666 р/мин)
|
215 ((666 р/мин)
|
300 ((588 р/мин)
|
|
|
Максимальная выходная мощность двигателя непрерывная/30 мин.
|
КВт
|
"Слушай, что я говорю!" 15/11
|
"Слушай, что я говорю!" 15/11
|
15/18.5
|
|
|
Питание
|
Быстрый ход X/Z
|
м/мин
|
30
|
30
|
24
|
|
Поездка по оси х
|
мм
|
200
|
200
|
260
|
|
|
Поездка по оси z
|
мм
|
350
|
510
|
505
|
|
|
Остров
|

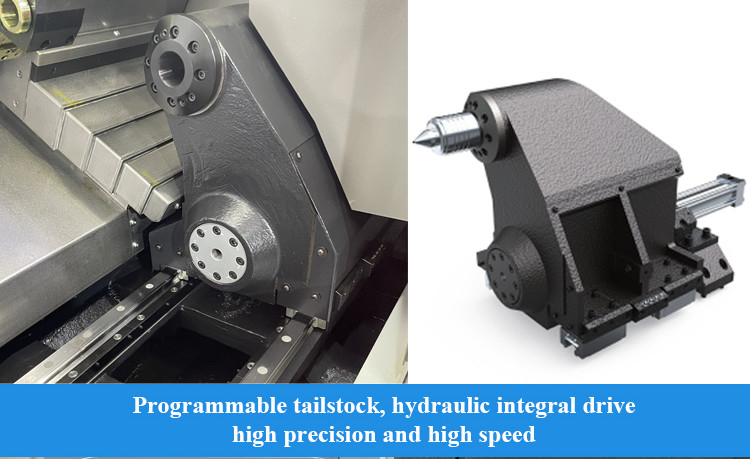

Путешествия хвостовых животных
|
мм
|
Нет
|
400
|
400
|
|
конический отстойник
|
Морзе
|
Нет
|
МТ-5
|
МТ-5
|
|
|
Башня
|
тип башни
|
|
Горизонтальная 8-станционная сервобашня
|
Горизонтальная 8-станционная сервобашня
|
Горизонтальная 8-станционная сервобашня
|
|
высота центра
|
мм
|
80
|
80
|
100
|
|
|
ротационное расположение
|
Сек.
|
±1.6
|
±1.6
|
±1.6
|
|
|
Прочие
|
вес
|
в кг
|
3300
|
3600
|
3700
|
|
общие размеры ((L*W*H)
|
мм
|
2330×1675×1760
|
2550×1675×1760
|
2550×1675×1820
|
|
|
Стандартная конфигурация:

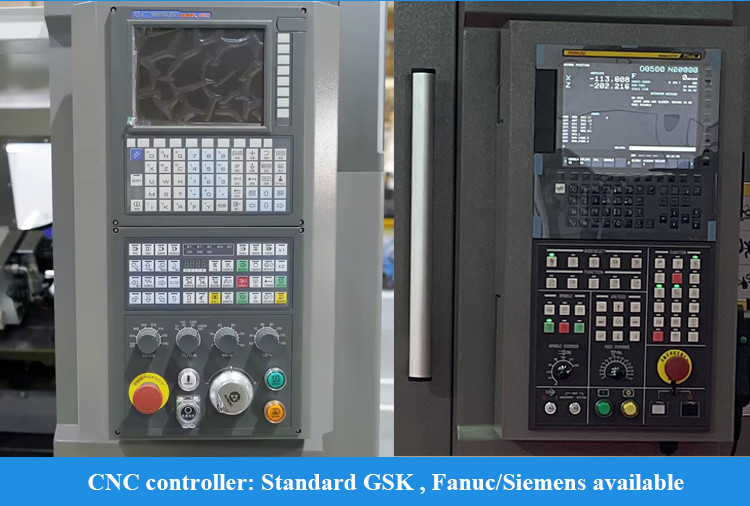

1Управляющий GSK988TA
2"Твердый цилиндр и цилиндр китайской марки" 3,8 позиции башни 4Гидравлическая станция китайской марки 5"Комплекс чипов" |
Селективная конфигурация:
1Боковой конвейер
2Задний конвейер. 3Специальный Чак 4Специальный баллон 5Специальная башня. |
Наше обслуживание:
Убедитесь, что вы получите высококачественную машину
1Все детали должны быть проверены.
2Более 100 производственных процессов
3Более 200 пунктов проверки
4Обработка образцов каждой машины
5. 72 часа пробной работы до доставки
◆ 30 лет + история НИОКР, компания основана в 1993 году
◆ высокотехнологичный производитель с исследовательскими и конструкторскими возможностями
◆ Устойчивая и зрелая система поставок
◆ Молодые продавцы и инженеры для мгновенного обслуживания ((24 часа в режиме онлайн)
◆ Усовершенствование механизма в соответствии с эргономикой и легким обслуживанием
◆ Наш принцип конструкции: простое обслуживание и установка, низкая стоимость обслуживания, не влияет на производство
Часто задаваемые вопросы
Вопрос 1.Вы торговая или производственная компания?
начиная с даты накладной машины.
Предпродажи:Соответствующие решения, планирование и проектирование;Сервис один на один
Послепродажное обслуживание: 7 дней 24 часа на линии, дистанционное руководство установкой, стыковка с клиентской программной системой
Проводится между заводами с полной производственной цепочкой, что является вашей наиболее надежной гарантией.
