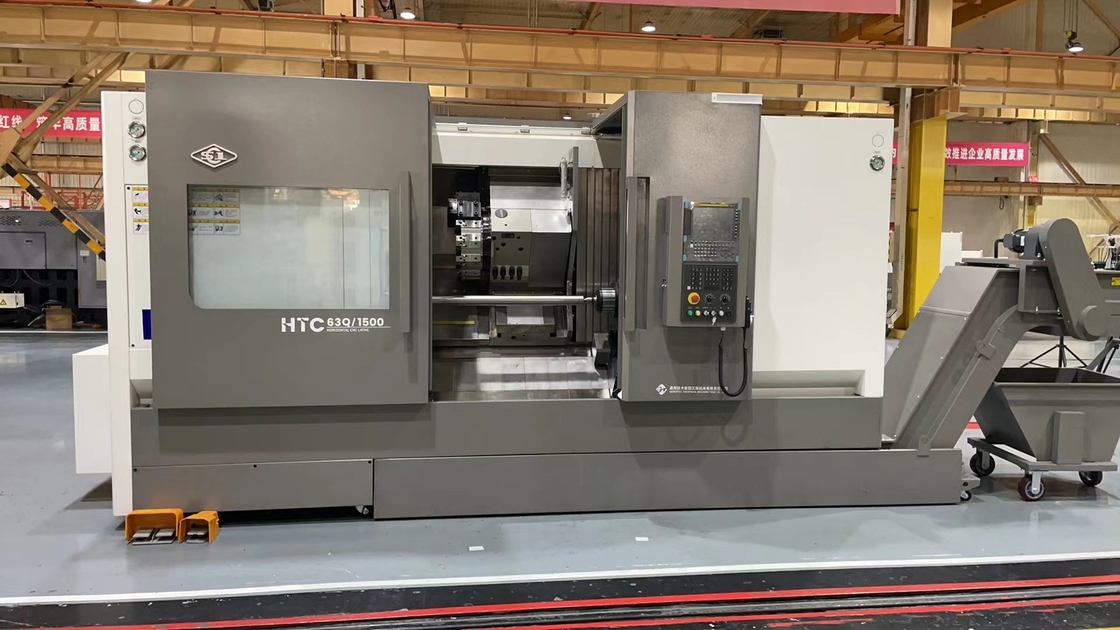

Наклонное ложе CNC токарного станка HTC63Q Максимальная длина резки 3000 мм Тяжелый режущий шпиндель CNC горизонтальный токарный станк

Наклонное ложе CNC токарного станка HTC63Q Максимальная длина резки 3000 мм Тяжелый режущий шпиндель CNC горизонтальный токарный станк

Name: Наклонное ложе CNC токарного станка HTC63Q Максимальная длина резки 3000 мм Тяжелый режущий шпиндель CNC горизонтальный токарный станк
Brand: Shanghai HD M&E Tech Co., Ltd.
SKU: HTC63n Серия 45°Легло
Availability: InStock

Тяжелое режущее шпиндель CNC токарный станк

Токарный станок CNC кровати скоса

Максимальная длина резки 3000 мм CNC-вертового станка

Место происхождения:

китайский

Фирменное наименование:

SYMG

Сертификация:

ISO certification

Номер модели:

HTC63n Серия 45°Легло

Свяжитесь с нами

Запросите цитату

Подробная информация о продукции

Product name:

HTC63Q

Maximum cutting diameter：:

600/630 mm

Maximun cutting length：:

1000/1500/2000/3000mm

Maximum diameter of swing over bed：:

∅700

Maximum turning diameter on the slide：:

∅600

Spindle hole diameter：:

104 mm

Maximum diameter of through bar ：:

85 mm

Spindle speed range ：:

35-2000r/min

Standard chuck diameter：:

12"

Standard tool turret type：:

12 stations horizontal servo tool turret

Условия оплаты и доставки

Количество мин заказа

1 комплект

Цена

negotiable

Упаковывая детали

Деревянный корпус, оловянный багажник, другие мореходные упаковки

Время доставки

30-45 дней

Условия оплаты

T/T,L/C,Western Union

Поставка способности

45 наборов в месяц

Родственные продукты

Видео

СМТКЛ СНК редукторная фрезерная машина Комбо T5.2-500Q Swing диаметр 560 мм Fanuc наклонная кровать CNC редукторная машина

Лучшая цена

Видео

SMTCL CNC токарный станц HTC40H высокоэффективный длительный путь шаровой клетки Моторная вала обработки наклонного кровати CNC токарный станц

Лучшая цена

Видео

SMTCL горизонтальный станковой станковой станк HTC40H/500 Автомобильные мандрилы Моторные валы Редукторные валы Обработка станковой станки

Лучшая цена

Видео

CNC-оборотный центр HTC40Hm Длиннопротяженный рукавный шпиндель BMT55 Сервосиловая башня CNC-оборотный центр с оси Y

Лучшая цена

Свяжитесь с нами

+8613916455787

sales@huidijd.com

86-021-61195255

Свяжитесь сейчас

Описание продукта

Наклонное ложе CNC токарного станка HTC63Q Максимальная длина резки 3000 мм Тяжелый режущий шпиндель CNC горизонтальный токарный станк 0

Описание продукта

HTC63Q/H/S Saddle использует внутреннюю структуру двойного рельса, а шпиндель использует двухскоростную коробку шпинделя с переменной скоростью, которая имеет высокую скорость и большой крутящий момент резки.Пригодные для деталей машиностроительных машин, автомобилей и т.д.

Характеристики продукта

1Высокая точность

◆ Высокоточные винтовые и направляющие рельсы
◆ высокоточные подшипники
◆ Количественное определение стандартов процессов
◆ Высокоточный линейка решетки

2Высокая эффективность
Применение системного модульного кода
◆ Полная функциональная конфигурация, позволяющаяИнтеллектуальная продукция
◆ Высокоэффективная серверная башня
◆ Высокопроизводительный, тяжеломощный режущий шпиндель

3Высокая жесткость
◆ высококачественная литая кровать и т. д.
◆ Ключевые отливки: ложевая коробка с длинным протяжением
◆ Высокая мощность и высокий крутящий момент шпинделя
◆ Высокая жесткость башни инструмента

Подробная информация о продукции

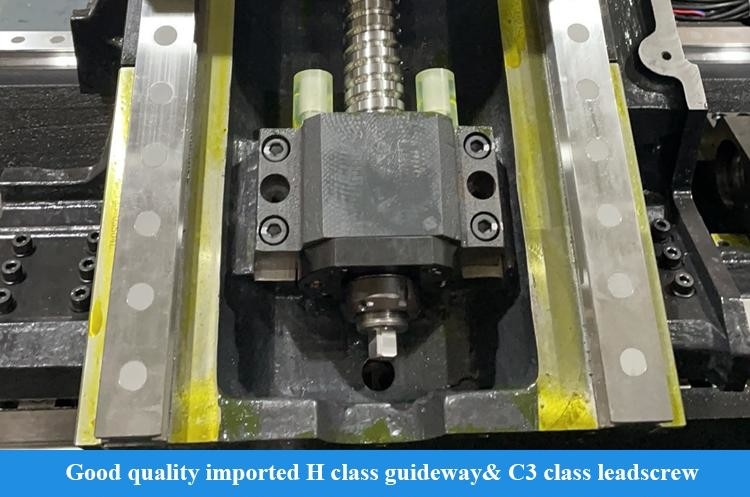

Винты высокой точности и рельсы-руководители

Он использует высококачественные импортированные винты класса C3 и направляющие рельсы класса H и напрямую управляется сервомоторами для достижения отличной точности работы

Высокоточные спиндовые цилиндрические роликовые подшипники

Он использует высококачественные импортные цилиндрические роликовые подшипники класса P4 и сотрудничает с высокоточным шпинделем для достижения отличной точности вращения.

Высокая скорость двух оси

Две оси используют импортные винты и используют технологию предварительного растяжения, чтобы обеспечить быструю и стабильную работу станка

Полная функциональная конфигурация, позволяющая
Интеллектуальное производство
Различные конфигурации модулей, такие как постоянный отдых, подшпиндель, сервостоп и ось Y могут
Он может реализовать многопоследовательную обработку деталей, а также может быть оборудован измерительным устройством, инструментом для измерения
установщик, модули автоматизации и т.д., для повышения эффективности работы.

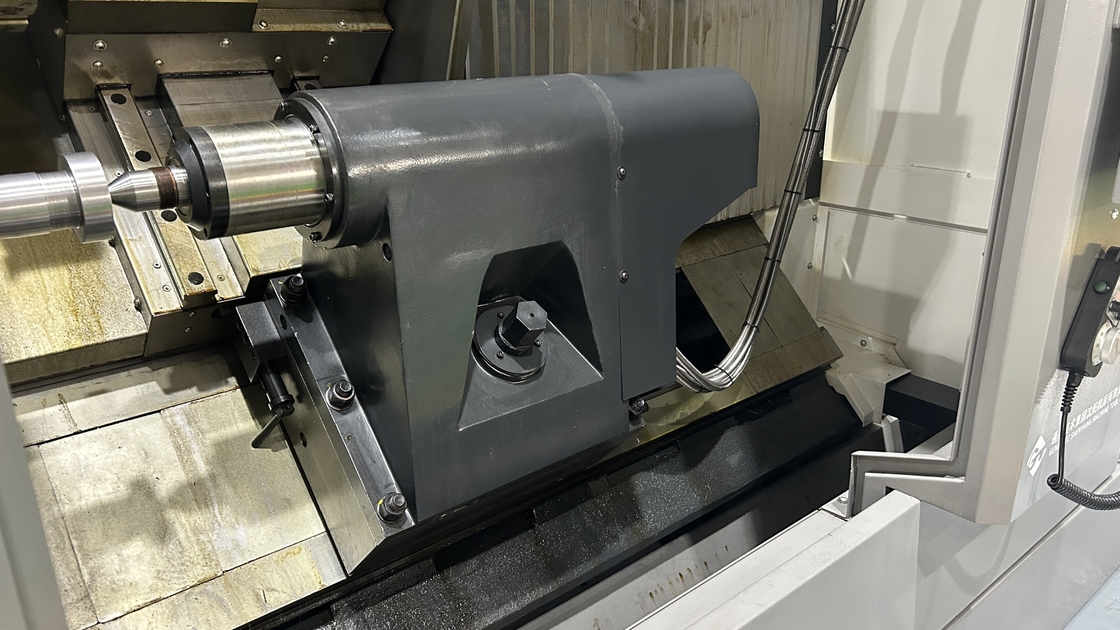

Маленький хвостовой козырь
Он оснащен небольшой спиндовой структуры хвостовой части, и внутренне установленный конический ролик
подшипники и угловые контактные шариковые подшипники для улучшения режущей жесткости конца хвостовой частии обеспечивать эффективность резки длинноосевых деталей.

Кровать высокой жесткости
Кровать имеет наклон 45°, с оптимизированной и усиленной структурой ребер внутри.эффективно повышает динамическую жесткостьСоединение между ложкой и головкой очищается и измельчается с помощью двойной поверхности, что еще больше улучшает жесткость резки всей машины.

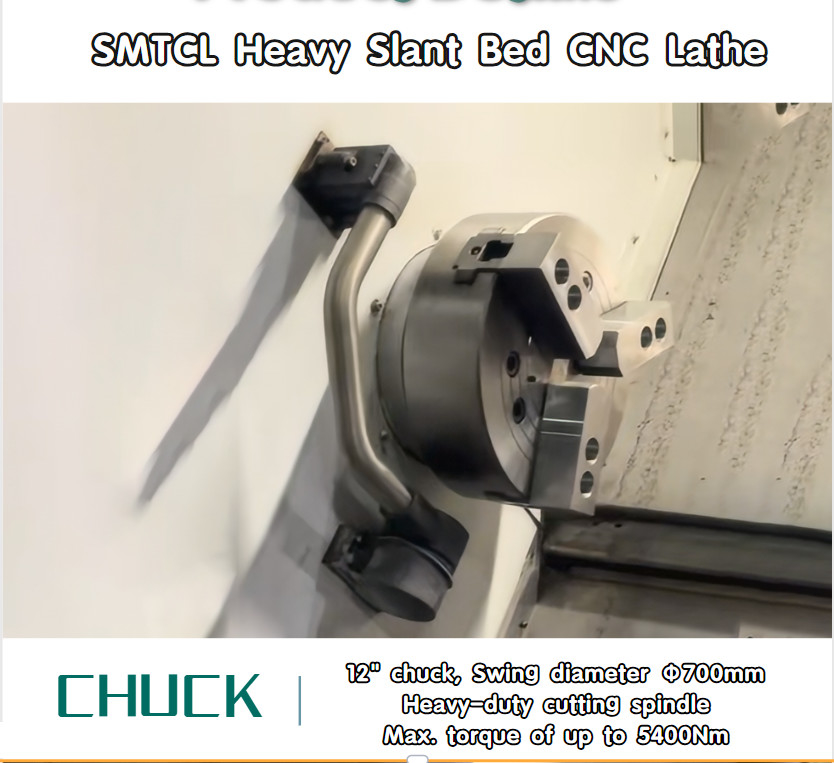

Высокопроизводительные, тяжелые режущие шпиндели Высокомощный двигатель сочетается с высокомощным режущим шпинделем с максимальным крутящим моментом
до 5400Nm и глубиной резки более 10 мм с одной стороны, улучшая резкуэффективность.

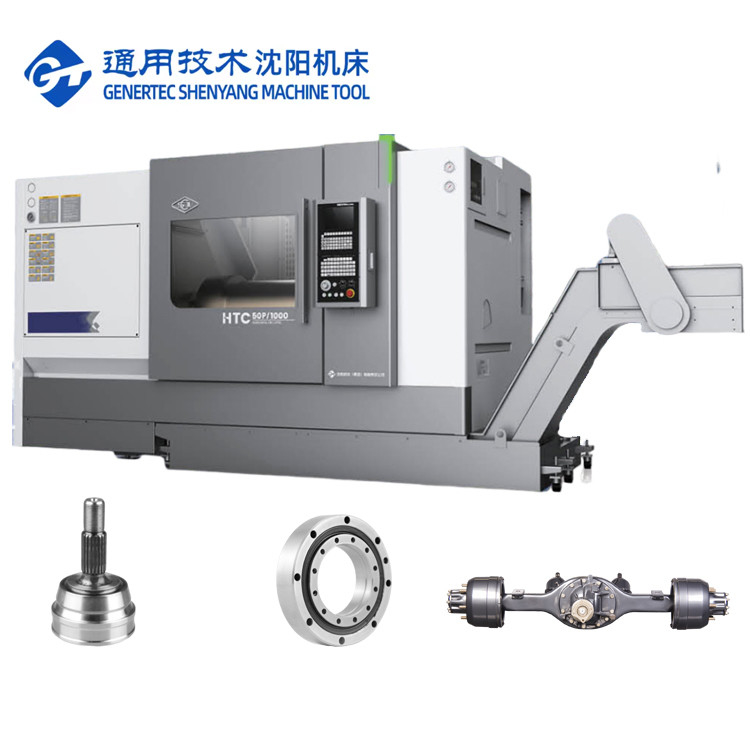

Применение в промышленности
Параметры продукта

Позиции

Объекты

HTC 63Q

HTC 63H

Макс.режущий диаметр. (вал/диск)

мм

Φ600/Φ630

Φ630/Φ800

Максимальная длина резки

мм

1000/1500/2000/2500

1000/1500/2000/3000

Макс. Повернись на кровать.

мм

Φ700

Φ820

Макс. Повернись.

мм

Φ600

Φ650

Свинцовый

Модель спиндового носа

-

A2-11

A2-11

Передний подшипник с внутренней диаграммой.

мм

Φ160

Φ160

Конькость шпинделя и размер отверстия

1:20;Φ150

1:20;Φ150

Диаграмма отверстия шпинделя Макс.

мм

Φ104

Φ106

Макс. Бар-диа.

мм

Φ85

Φ88

Стандартная диагональ.

дюйм

12 дюймов

15 дюймов

Диапазон скоростей шпинда

r/min

35-2000

35-2000

Максимальный крутящий момент шпинделя

Nm

1250

1900

Серия скоростей шпинда

Механические двухколесные

Механические двухколесные

Основная выходная мощность двигателя непрерывная/30 мин.

КВт

20/30

22/26

Ось X/Z

Быстрая скорость по оси X

мм

15

12

Быстрая скорость по оси Z

мм

15

12

Поездка по оси Х

мм

320

430

Поездка по оси Z

мм

510/1010/1510/2010/2510

510/1010/1510/2010/2510

Остров

Путешествия хвостовых животных

мм

1100/1600/2100/3100

1050/15500/2050/3050

Способ привода хвостового состава

Притяжение седла

Притяжение седла

Путешествие хвостового хвоста

мм

150

180

Задние рукава.

мм

Φ160

Φ180

Конический хвостоход конический отверстий

Морзе 5#

Морзе 6#

Башня инструмента

Форма башни инструмента

12-станционная горизонтальная сервобашня

12-станционная горизонтальная сервобашня

Высота центра

мм

160

160

Размер инструмента

мм

32х32

32х32

Если можно выбрать инструмент поблизости

мм

Да, да.

Да, да.

Максимальная грузоподъемность

Рабочие части на дисках

в кг

800

800

Рабочие части для валов

в кг

1300

2000

Прочие

Расстояние между центром шпинделя и полом

мм

1085.5

1160

Машины

в кг

7000/8500/10000/12500

13000/16000/19000/22000

Стандартная конфигурация:FANUC 0i ̊TF плюс
12-станционный инструментальный вагон
Цилиндр с жирным маслом

Стандартная конфигурация:Гидравлическая центральная рама
Серво-подшпиндель
Пневматические двери
Измеритель установки инструмента
Измерение заготовки
Сборник масляного тумана
Выявление повреждений инструмента

Шпиндель высокой жесткостиОсновной компонент большой протяженности принимает
композитные подшипники из импортируемых двухрядовых цилиндрических роликовых подшипников и угловой контакт
шаровые подшипники спереди и сзади, что повышает жесткость и крутящий момент шпинделя
и достигает превосходных эффектов тяжелой резкиот шпинделя.

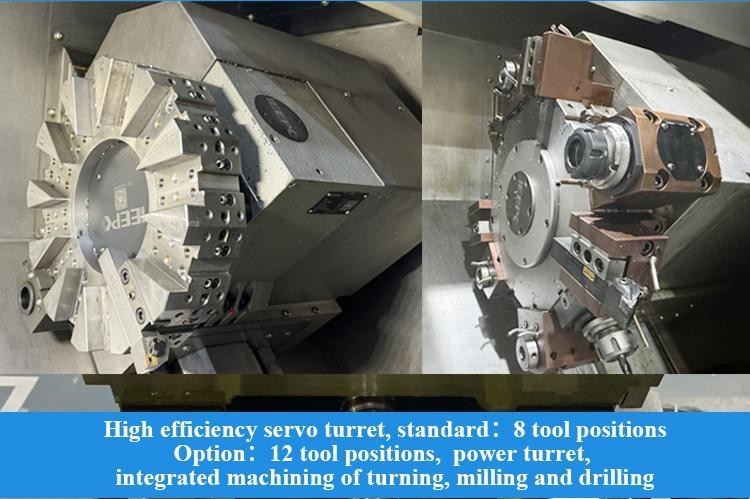

Эффективная сервобашня Высокоэффективный сервомотор используется для контроля точной индексации резной головки, обеспечивая ее устойчивость.
Наиболее быстрая смена инструмента на соседних станциях занимает всего 0,4 с, что является быстрым и
имеет высокую эффективность обработки.

Наше служение

Убедитесь, что вы получите высококачественную машину
1Все детали должны быть проверены.
2Более 100 производственных процессов
3Более 200 пунктов проверки
4Обработка образцов каждой машины
5. 72 часа пробной работы до доставки

Почему выбирать нас?

◆ Высочайшее качество, требования клиентов на первом месте
◆ 30 лет + история НИОКР, компания основана в 1993 году
◆ высокотехнологичный производитель с исследовательскими и конструкторскими возможностями
◆ Устойчивая и зрелая система поставок
◆ Молодые продавцы и инженеры для мгновенного обслуживания ((24 часа в режиме онлайн)
◆ Усовершенствование механизма в соответствии с эргономикой и легким обслуживанием
◆ Наш принцип конструкции: простое обслуживание и установка, низкая стоимость обслуживания, не влияет на производство

О нас

Наклонное ложе CNC токарного станка HTC63Q Максимальная длина резки 3000 мм Тяжелый режущий шпиндель CNC горизонтальный токарный станк 11

Добро пожаловать к нам!

Shanghai HD M&E Tech Co., Ltd расположен в Шанхае, Китай. Мы специализируемся на CNC-токарном станке, вертикальном обрабатывающем центре, горизонтальном обрабатывающем центре, портальном обрабатывающем центре, пятиосновом обрабатывающем центре,станции по обработке и различные другие станции с ЧПУУ нас более 200 видов станков. Качество и технологии продукции достигли международного уровня.Наша фабрика имеет более чем 80-летнюю историю производства станков-инструментов.Здесь родились первые токарные станки, буровые машины и буровые машины. Они были одним из лидеров китайской промышленности станков и крупнейшим производителем станков в Китае.Продукция изделий из станков-инструментов включает автомобили, авиации, новой энергетики, строительной техники, кораблей, насосных клапанов, подшипников, 3C электроники, форм и других отраслей промышленности.высокое качество и хорошее обслуживание наших клиентов по всему миру!

Наш завод

Наклонное ложе CNC токарного станка HTC63Q Максимальная длина резки 3000 мм Тяжелый режущий шпиндель CNC горизонтальный токарный станк 12

Частые вопросы

Вопрос 1.Вы торговая или производственная компания?

Мы производственная компания.

Вопрос 2: Какие основные продукты вашей компании?

Мы специализируемся на всех видах машин, таких как CNC-вертикальный стан, CNC-фрезерная машина, вертикальный стан, обычный стан, буровая машина, радиальная буровая машина и так далее.

Q3. Можете ли вы предоставить индивидуальную машину или SPM (Машину специального назначения)?

Да, мы предоставляем умные решения CNC для наших клиентов с целью повышения эффективности.

Вопрос 4: Каковы ваши гарантийные условия?

Мы будем поставлять замену для деталей, которые окажутся неисправными в течение 12 месяцев,
начиная с даты накладной машины.

Вопрос 5: Какие услуги?
Предпродажи:Соответствующие решения, планирование и проектирование;Сервис один на один
Послепродажное обслуживание: 7 дней 24 часа на линии, дистанционное руководство установкой, стыковка с клиентской программной системой

Вопрос 6: Почему вы выбрали вашу компанию?

Продукция от разработки, проектирования, производства, сборки всего производственного процесса
Проводится между заводами с полной производственной цепочкой, что является вашей наиболее надежной гарантией.

Q7: Может ли ваша компания отправить технический персонал в нашу компанию и направить наших рабочих за границу?

Когда машины прибывают на место установки покупателя, мы можем своевременно отправить механических и электрических инженеров для установки в соответствии с графиком покупателя.Все это можно процитировать и перечислить в контрактеПродавец будет сотрудничать с покупателем для оформления визы и подготовки к установке до выезда за границу.

Вопрос 8: Каковы условия оплаты?

T/T 30% первоначальный платеж при заказе, 70% остаток перед отправкой.
